Re: Чертежи или схема для изготовления печи на отработанном масле.

Гореть будет великолепно, а способы распыления можно посмотреть в соседней теме про горелки.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Добрый вечер, а можно по подробнее о безопасном варианте "чудо печки".
Я как раз делаю отопление, и было бы очень кстати, а то на даче домик то деревянный.



Re: Чертежи или схема для изготовления печи на отработанном масле.

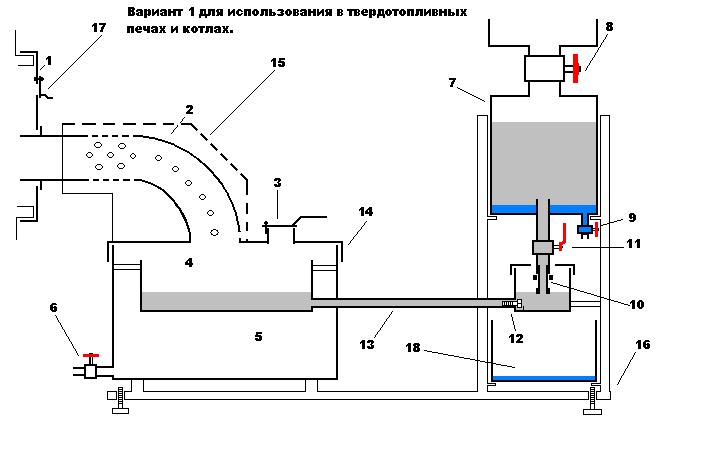

Вот такой:
1.Маска на топочное отверстие печи или котла для использования его с «чудо - печкой».
2.Перфорированная труба «чудо - печки».
3.Отверстие первичного воздуха с регулировочной заслонкой.
4.Ванна, где кипит топливо (отработка).
5.Резервный объем, куда стекает закипевшее топливо.
6.Кран для слива перекипевшего (обезвоженного) топлива, для дальнейшего использования.
7.Бак для подачи топлива (поддержание уровня по принципу автопоилки).
8.Кран для залива топлива (кран подачи предварительно нужно закрыть).
9.Кран для слива отстоявшейся воды из бака.
10.Резьбовой патрубок с контргайкой, для регулировки уровня топлива в печи.
11.Кран подачи топлива (кран залива должен быть закрыт).
12.Болт в качестве жиклера в магистрали подачи топлива (вынимается для чистки).
13.Магистраль подачи топлива в печь.
14.Съемная верхняя часть «чудо - печки».
15.Защитный, легкосъемный кожух, перфорированной трубы.
16.Станина печки.
17.Смотровой лючок с крышкой, на маске.
18.Вынимаемый поддон для воды и топлива.



Re: Чертежи или схема для изготовления печи на отработанном масле.

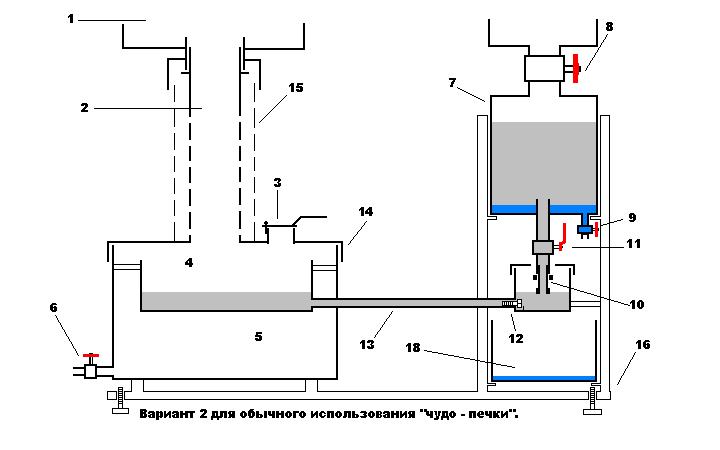

Или такой:



Re: Чертежи или схема для изготовления печи на отработанном масле.

Такой вариант даже если закипит, то не натворит "дел".
А чистить все равно нужно хотябы раз в сутки.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Думаю, редложенная вами схема будет действительно безопасной.
Но при этом теряется главное преимущество чудо-печки - простота.
Изготовить "бабингтоновскую" горелку не сложней, чем предложенную вами. При этом "бабингтоновская" горелка все равно безопасней, т. к. отказ любого ее узла приводит к погасанию, причем мгновенному (гасится как газовая духовка), пристроить ее можно к чему угодно, в том числе и к "булерьяну", ненадо ничего чистить (по крайней мере каждый день). Наличие компрессора и насоса безусловно усложняют строительство "бабингтона" (нагреватель необходим только для запуска при минусовой температуре), но могут питаться от 12 вольт небольшим аккуммулятором.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Как часто у тебя вспенивается отработанное масло? Если вспенивается, то как сильно? Как это выглядит? В моем аппарате я просто не могу проконтролировать данный процесс. Просто когда попадает вода, начинается шкварчание и белый дым /пар.
Второй вопрос, какой программой создаешь чертежи? Если можно, ссылку в студию.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Это тревиальный Paint, на кнопке "Пуск".
Вскипание и выпрыгивание из пределов печки, с последующим возгоранием на ней и вокруг нее болезнь только "чудо - печки".
Было пару раз при попадании воды, пронесло., обычно хватает и одного раза, чтоб послать такую печку "подальше".
В наших котлах это чревато только потуханием и звуковыми эффектами при последующем возгорании(взрывной клапан в том числе и на этот случай), воды нужно грамм от 50-150, можешь подлить и посмотреть.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Соглашусь но не со всем, сварить из лист. железа "мангал" с крышкой, с маленьким "мангальчиком" внутри и дырявой трубой может любой сварщик, даже тот, что не произнесет слово "бабингтоновская" или "булерьян".
Я нарисовал самый "цивильный" вариант, а "чудо - печка" потому и стала популярной, что очень проста по конструкции, если отбросить все излишества то и мой вариант вполне прост.

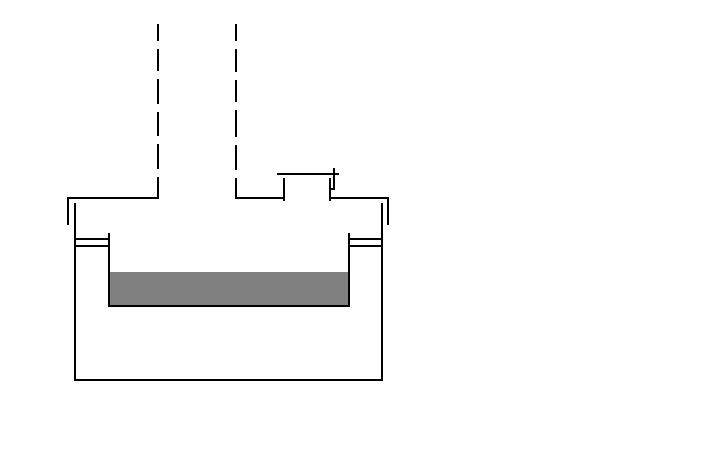

Например вот так:
А свою первую "чудо- печку" я чистил раз в неделю.



Re: Чертежи или схема для изготовления печи на отработанном масле.

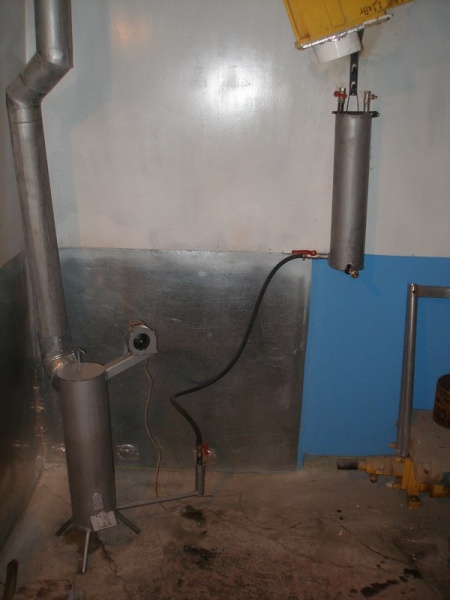

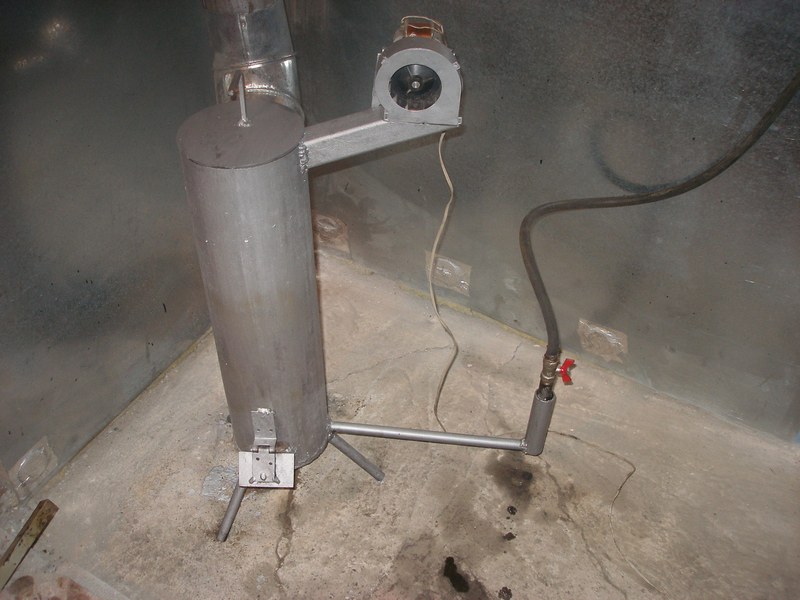

Изготовлен улучшенный варианти печи на отработанном масле из трубы Ду159 мм. На этот раз изменения коснулись расположения отверстий на воздухоподающей трубе. Их стало меньше (по 2 на каждом уровне), просверлены по спирали (всего 10 отверстий диаметром 5,3 мм). Удалось получить стабильное горение синим пламенем на 4 уровнях.
В качестве вентилятора наддува использован вентилятор с двигателем серии ДАО 6 Вт, 2500 об/мин, диаметр крыльчатки 100 мм.

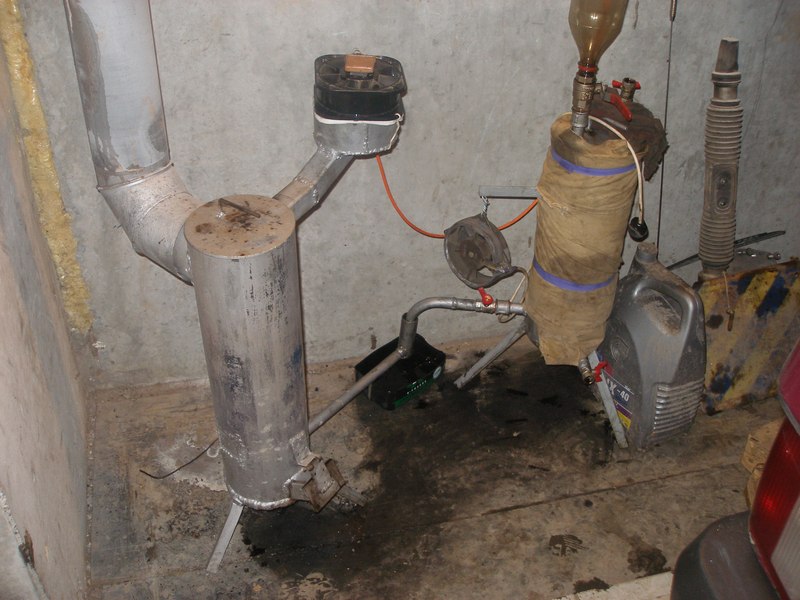

Маслобак был изготовлен в настенном исполнении для избежания нагрева от печи (в предыдущем варианте он стоял рядом и при его нагреве происходил перелив автопоилки - пришлось его теплоизолировать - фото прилагаю).
Новый маслобак имеет ёмкость 8 литров. Печь расходует ровно 1 литр в час. За время сработки полного бака при уровне масла 1 см на дне печи ни разу не потребовалось перемешивание шлака на дне (главное не переборщить с бумагой при розжиге). Для моего утеплённого гаража мощности этой печки оказалось с избытком. Буду пробовать собрать печь меньшего размера (110-133 мм в диаметре)

Видео с подробным описанием можно посмотреть в разделе Своими руками - видеогалерея - печи на отработанном масле.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Для давления можно взять любой НШ насос. Если хочешь горелку я бы советовал от тепло генератора ТГ 2,5 он работает на солярке, думаю отработку он потянит



Re: Чертежи или схема для изготовления печи на отработанном масле.

Вопрос к F88888
Как достигается постоянный уровень, есть какой-то клапан? А то я печку уже сварил (фото - в предыдущих сообщениях), осталось завершить систему подачу топлива. И еще вопрос, вентилятор ДАО 6Вт где используется, от чего его можно взять?



Re: Чертежи или схема для изготовления печи на отработанном масле.

На фотографии виден киcлородный шланг кажется. По этому вопрос:
У нас морозы еще не начались, но при -12, отработка уже не такая жидкая. От топливного бака до попл.камеры у меня 1, 5 м кисл. шланга по вертикали. На холоде течет слабенько, но достаточно. А если воздух по шлангу будет подниматься, так вообще все встать должно. Или у тебя вся система прогревается во время старта?



Re: Чертежи или схема для изготовления печи на отработанном масле.

Столкнулся с той же проблемой, давление в бочке пришлось повысить до 2.0кг/см.,а это уже не хорошо, шланг диаметром 8 мм..
Думаю проблема во всех случаях решается увеличением диаметра шланга, до 35-50 мм.
Конструктив позволяет.
А на первые пол. часа работы топлива можно залить и альтернативным путем.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Так у тебя автопоилка или капельница под давлением?
А шланг 35-50 бензостойкий еще и поискать придется.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Капельница.
35-й шланг на любой заправке к пистолету прикручен, они меняются часто, старый купить или выпросить.
Большой диаметр нужен только от бака до крана, или "водобачкового инструмента", или до соска автопоилки.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Всем привет)
Интересно вы тут изобретаете, даже гордость какая-то есть за таких людей)
Сам я собрал печку на отработанном масле ту, что в за рулем описывалась- работает, но слабо. Начал переделывать и попал на Ваш форум, оказывается не правильным путем пошел)) Нужен ваш совет. Профессиональный-)
Бокс 500м3 под автосервис, нужно как-то отопить-)
Компрессор и электричество есть в достаточном количестве-).Возможен котел, но больше склоняюсь к тепловентиляторам. Что можете посоветовать?

Да, еще, судя по вышенаписанному мощность можно повысить, если отработанное масло не капать, а распылять.
Почему в ваших печах нет форсунок?
Еще вспомнил-)
Отработавшие газы выходили через трубу 60мм длина окло 2,5-3 м, затем она попадала в огромную вентиляционную трубу, так вот когда включили вентиляцию сама емкость с отработанным маслом раскалилась в некоторых местах до красна и труба с дырочками тоже покраснела. Вопрос: как принудительная вытяжка влияет на КПД?



Re: Чертежи или схема для изготовления печи на отработанном масле.

Просто у вас труба была маленького сечения, её не хватало. Поэтому и прирост такой получился при включении вытяжки. При нормальном диаметре (и тяге соответственно) и так всё зашибись.
Если руки из нужного места растут и есть воздух, то делай горелку бабингтона.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Тут капают и испаряют, а распыляют в теме про горелки.
Для отопления твоего бокса нужно сжигать(желательно без дыма)2-3 л. отработки в час, если конечно бокс хорошо утеплен, для этой процедуры потребуется дымоход высотой 5-6м. и диаметром 160мм., ну и конечно котел с системой труб и батарей или печь достаточного размера(с обдувом или без), с горелкой на отработке, или "чудо - печкой". А еще много отработки ,а также то, в чем и где ее держать и как подавать.
Все есть здесь.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Уважаемый remix59 , если в Вашей первом котле (на 240) убрать водяную рубашку, а вместо нее поставить металические пластины (ребра) и обдувать сверху в низ центробежным вентилятором через соответствующий кожух. Хочу узнать ваше мнение. Получится при этом теплогенератор или есть какие нибудь подводные камни. Спасибо.
