Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

cherny70, большое спасибо. Буду искать расчеты отверстий. Как я понял проще сварить новую печку, но не от балды, а по чертежам на этом форуме. Просто эта не рабочая конструкция понравилась мне за компактность. Вот вопрос такой: если инжектор перенести на середину, то дымоход сбоку оставить как и было, та часть верхней трубы, которая находилась над местом старого инжектора, который срежу, нагреваться будет? Там ведь получится тупик для газов.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

То есть если я правильно понял печка: работоспособна и в нынешнем состоянии (без переделок), просто у мужиков дымоход был маленький. Отвод приварен на 100 мм.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Можно сказать и так, практически работоспособна.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

И дожигатель не надо переносить, а перенести заливную горловину. Даже можно на неё приварить кусочек трубы в виде отвода под углом.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Вот здесь видно как:



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

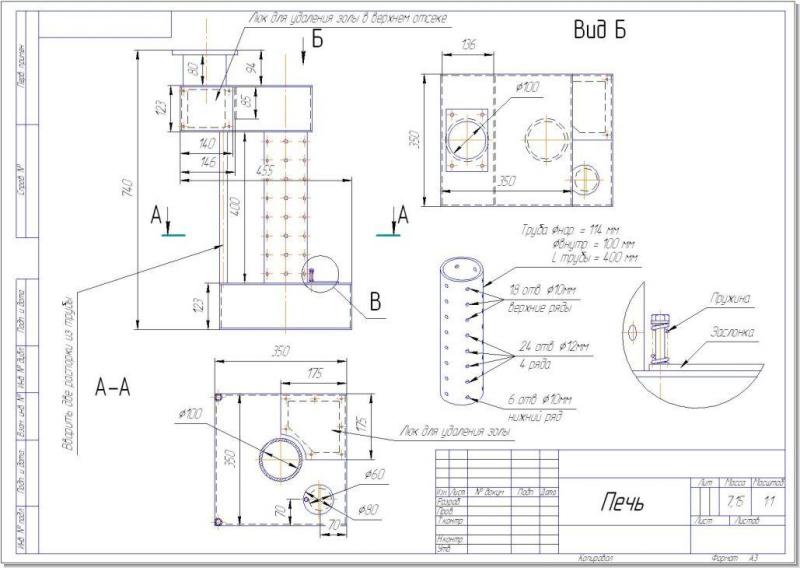

Если можете, то нарисуйте пожалуйста на моем чертеже, как должно быть. А то я честно говоря немного не понял, куда надо переносить отверстие для заливки, в какую часть нижней трубы. То, что инжектор должен стоять по середине труб понял, но где тогда должен быть дымоход? И еще такой вопрос: на форуме видел в чертежах, что в верхней трубе должна быть перегородка, не доходящая до "Потолка" трубы. Ее в данной конструкции нет. Она нужна или я чего-то не так понял?

Спасибо за рисунок, многое объясняет.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Перегородка должа быть.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Конструкция на ссылке получается даже компактнее, чем эта. Да и сварить не представляется труда. Пойду сварному позвоню - сколько он возьмет за такую работу. А то может расчет количества дырок и их диаметр найти на этом форуме. И печку варить можно будет. Вопрос: а нижнюю часть (где масло) можно сделать из газового баллона отрезанного. Толщины хватит или его "поведет" при нагреве.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

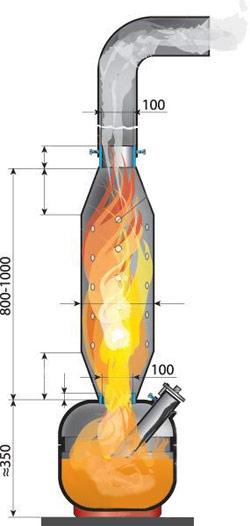

Вот ещё картинка.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Чертеж сохранил у себя. Если не ошибаюсь, на форуме есть поэтапное разжеванное изготовление этой печки. Пошел искать, где-то тут видел.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Да здесь есть всё, только надо читать и не один раз, проверено на себе, и тогда всё станет ясно и понятно.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

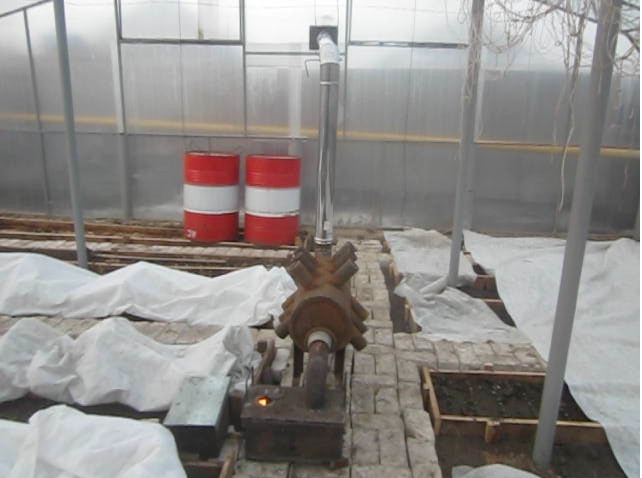

Сообщение для ТАМБОВСКИЙ ВОЛК 2410 : Вот интересующая вас печь в работе . http://www.termoportal.ru/single/10435-post47.html . Больше читайте форум : конструкция работоспособна , но пожароопасна ...



Кипит масло и тухнет печь

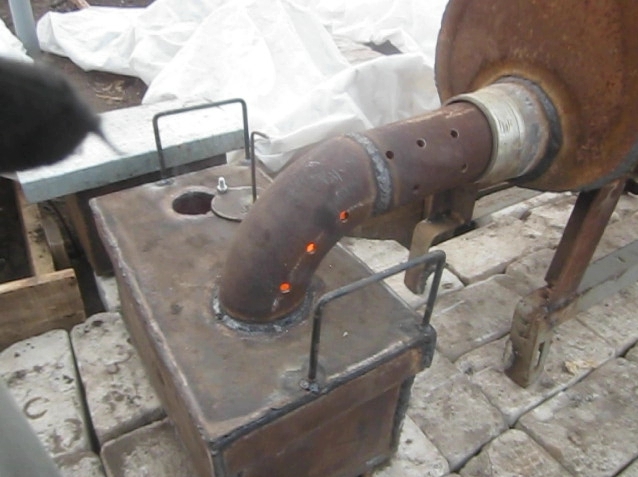

Приветствую всех !!! Я только учусь, прошу помидорами не кидать , по поиску искал, ничего не нашел. Много читал и сделал эту печурку в тепличку.
Первый раз залил масла сантимов 3, горела нормуль, все выгорело.
На следующий день залил сразу 4 литра, сантимов 6-7, кое-как разгорелось, горело нормально, пока не закипела и забурлило.
Я заслонку убавил и усе потухло.
Сразу поясню: в долевном бочке поставил чёпик, там нету отработки, работал с основной емкостью и ветра в этот день не было, труба короткая.
Короче не знаю, за че хвататься, а сил перечитать весь форум нету.
Вы уже доки здесь по печному делу, подскажите, что не так сделал и что нужно сделать.
Горелка сама 42х24х20, может ее укоротить, либо дырок мало, либо уровень должен быть в горелке определенный?
Ну то, что трубу поднять надо я знаю, но позавчера горела -же и грела классно, печка ))) , а сегодня як усе закипело и забурлило, что я уж перепугался, как-бы не звездонуло -бы )))))
С глубоким уважением новичок , первые огурцы с меню



Re: Кипит масло и тухнет печь

Читаем хотя бы эту тему...http://www.termoportal.ru/forum35/thread1003.html и думаем...



Re: Кипит масло и тухнет печь

В масле вода (тосол)



Re: Кипит масло и тухнет печь

SBMIT
Конечно читать форум долго и нудно, понимаю.
И кипятить пол ведра масла гораздо проще, только результат может вас не удовлетворить, если вообще успеете понять, что происходит.
Предлагаю все-таки учиться на чужих ошибках http://www.termoportal.ru/forum35/thread677.html

[URL=" на отработке. - YouTube[/URL]

P.S.
Полезно, еще посчитать отверстия на оригинале.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Ну вобщем не совсем в сезон, но доделал)))
Прежний каркас пришлось сдать на чермет, т.к. чермет))

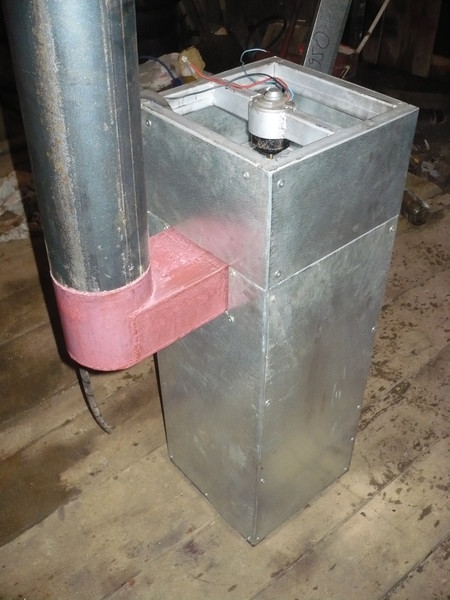

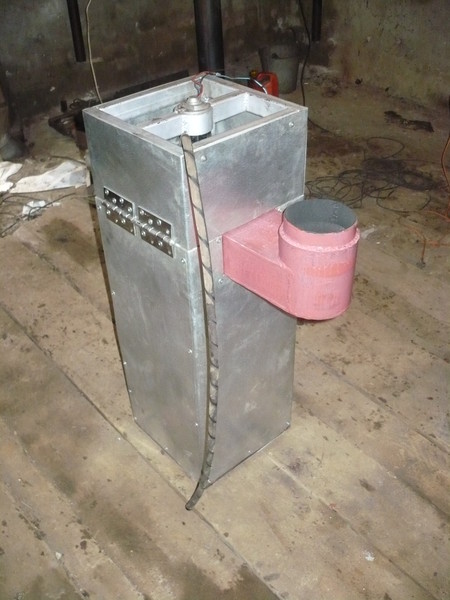

Общий вид:

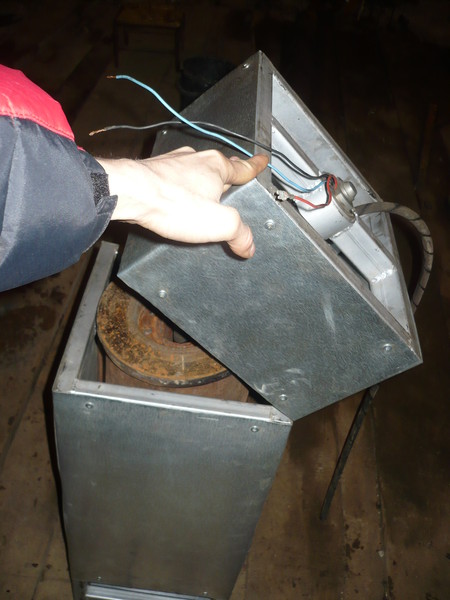

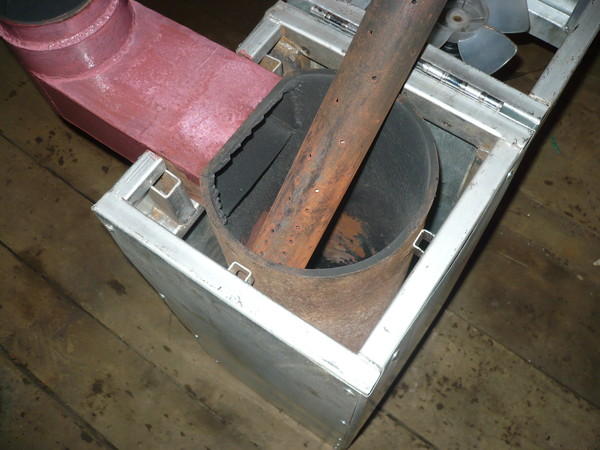

Верхняя часть на петлях для быстрого доступа:

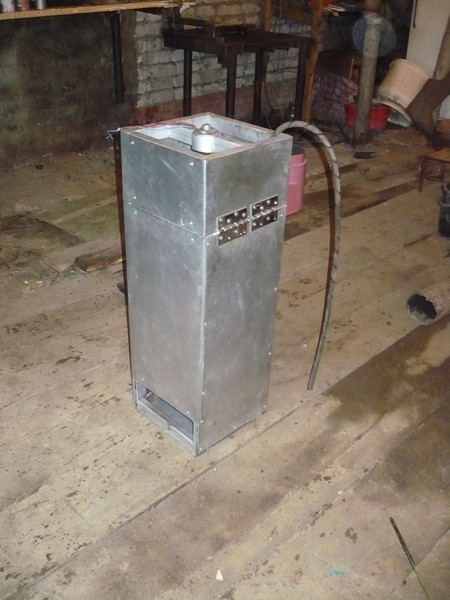

Соответственно дожигатель:

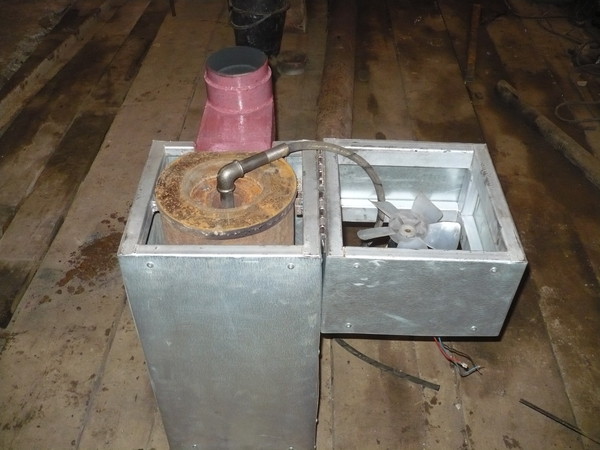

Часть воздуха вентилятора идет во внутрь, часть на обдув, и выходит снизу (скорость потока как печь класики, температура 80-90гр)

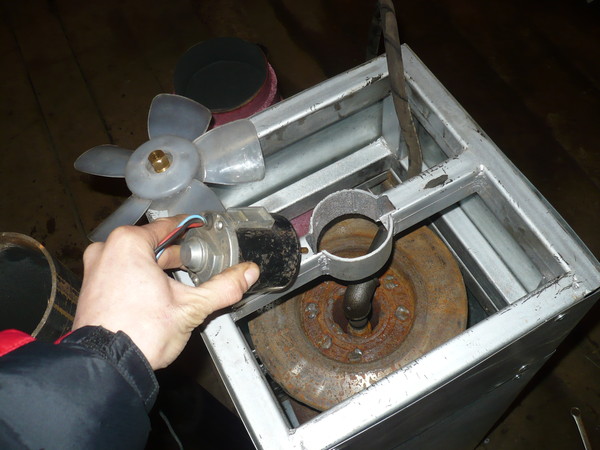

Вентилятор съемный:

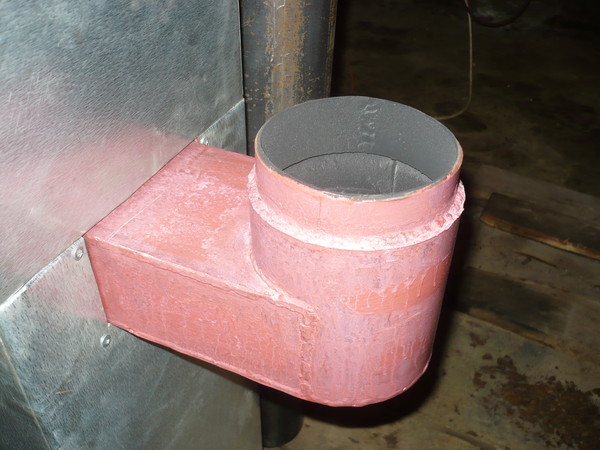

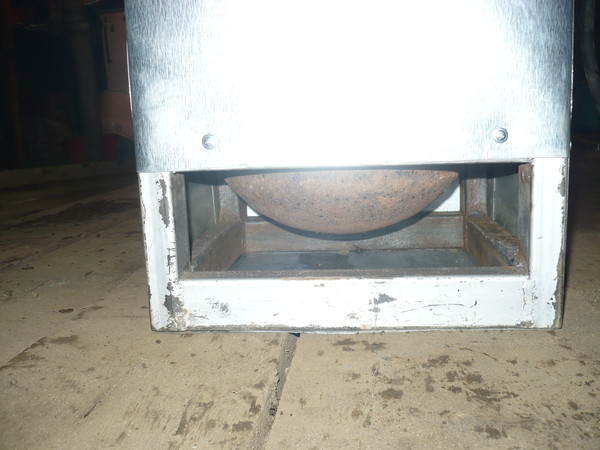

На выхлопе печи что-то типа юбки, для более удобного монтажа с дымоходом:

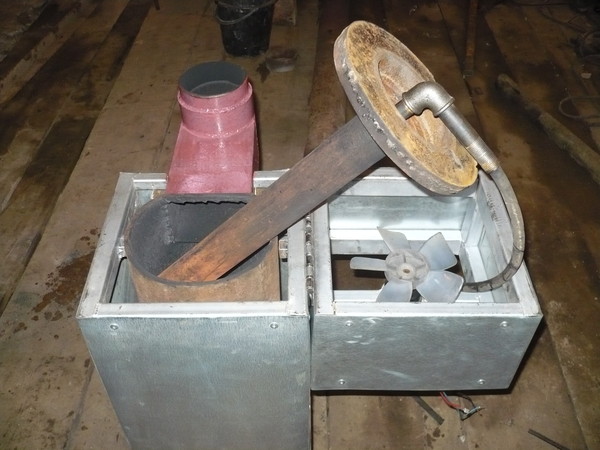

Баллон тоже вынимается.

Расход порядка 1,5-2 литра (тут без сюрпризов), выхлоп прозрачный (на некоторых режимах еле заметно коптит).
Внутри печи ничего нет, ни разделительных дисков, ни термо магазина, ни чаши.
В нормальном режиме работы баллон еле еле бордовый, в форсированном, дымоход посинел на 2 метра))
Ну вот наверное и все.

ВСЕМ ОГРОМНОЕ СПАСИБО!!! Без ВАС не получилось бы!

З.Ы. Если что - спрашивайте.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Баян , что-то фоток не видно ... Может не по правилам выкладываешь ? Вместо фотки - замок нарисован и надпись ПРИВАТНЫЙ ДОСТУП .....



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Странно я вижу... ща попробую поправить...



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Кажись все))
