Печи на отработанном масле своими руками

Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

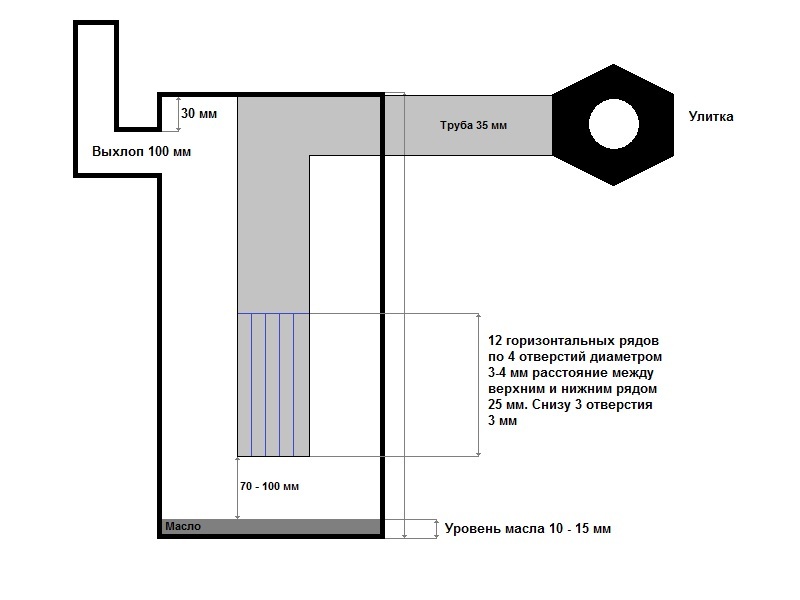

Диаметр дожигателя 60-70, а отв. 2,2.5, максимум 3мм. Подача верхняя, супер.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Огромное спасибо всем за подсказку. А что такое Р2Д2?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Робот- ведроид из звездных войн и похожая на него всетопливная печь.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Надоело мне чистить тарелку (коксуется- хрен отколупнешь).
Утеплил первичную камеру стало лучше, но все равно не то.

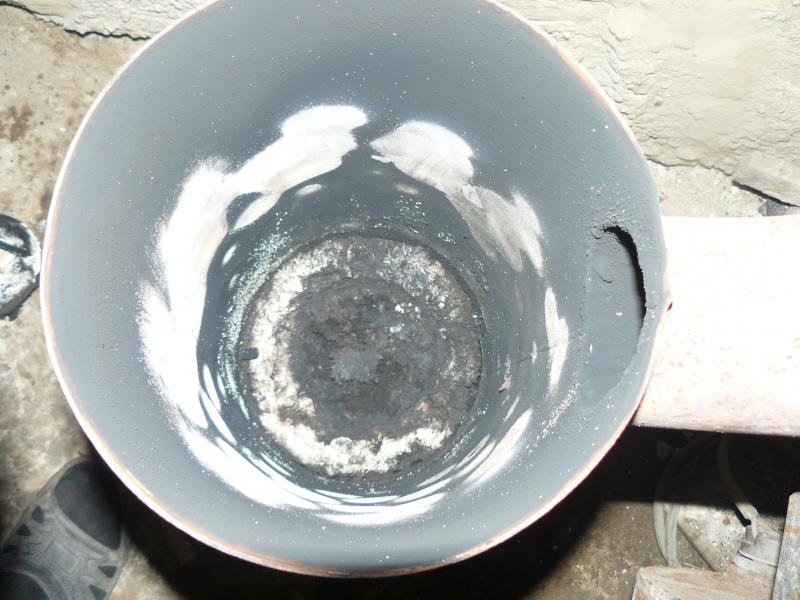

Сделал регулируемую первичную подачу воздуха, на чашке после сжигания 4-5литров остается легкий белый пепел, стряхивается очень легко без всякого ковыряния(первичный постоянно немного приоткрыт)
Зато на трубе подачи вторичного воздуха появилась копоть(особенно в нижней ее части).
Вчера вечером было -7, в гараже +22 - ходил в майке и подштанниках(уборкой занимался)

PS: буду дальше мозговать...



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Сегодня налил в бак 2.5л масла, затопил в 13:30 через 7 минут печь вышла в рабочий режим в 15:15 масло в баке закончилось. На улице 0* в гараже +18. Расход немного увеличился- до того как была сделана первичная подача воздуха расход составлял 0,8-0,9л/час.
Как печь остынет - сделаю фото.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Ой.. Пардон - расход масла увеличился после того, как я добавил отверстий в дожигателе.

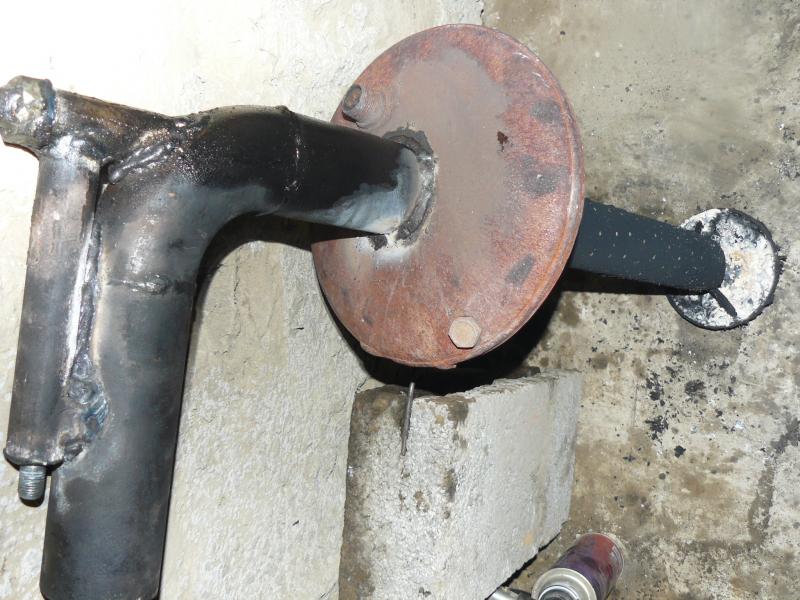

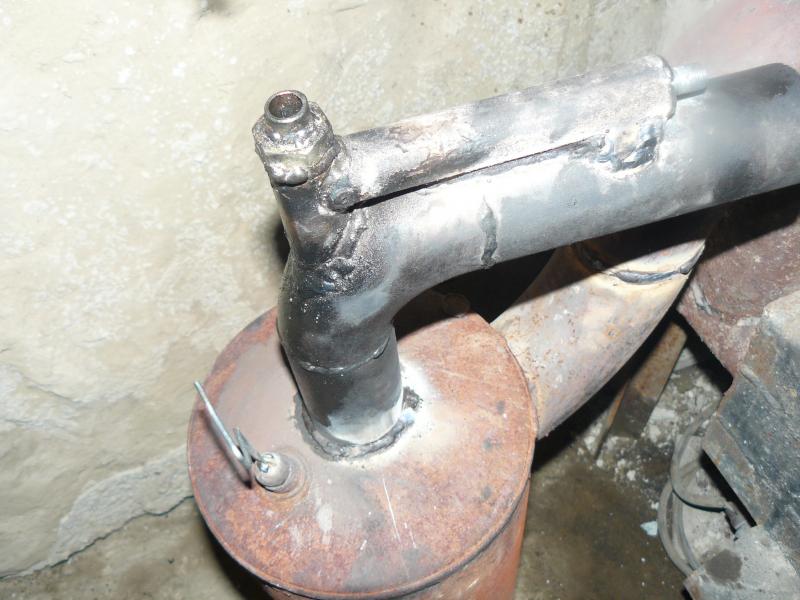

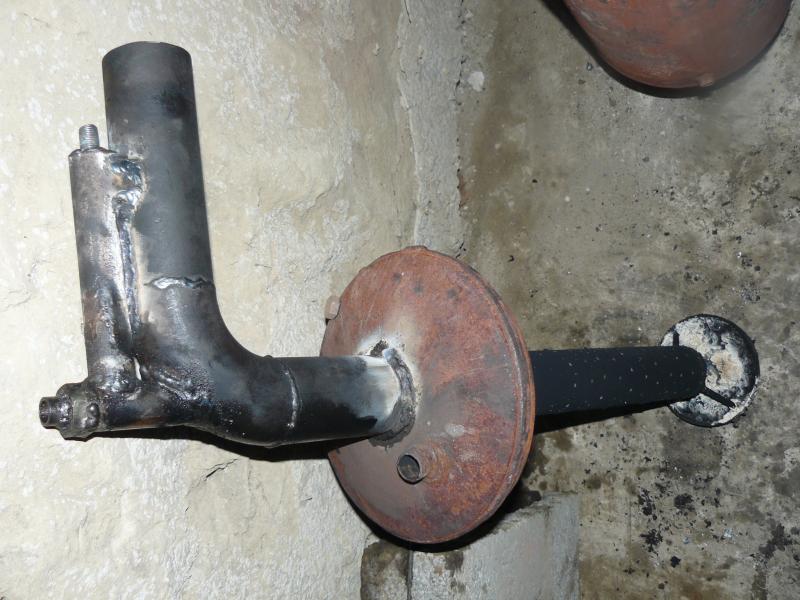

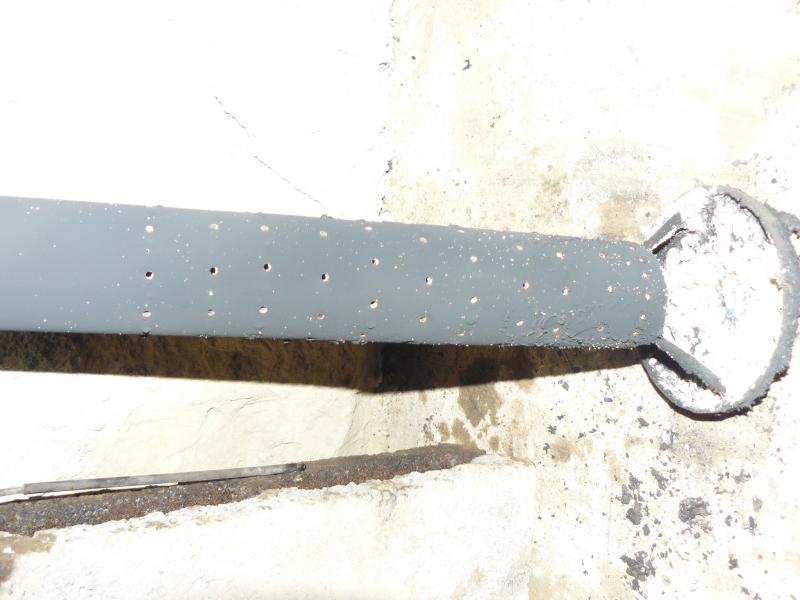

Дожигатель из 59 трубы, в нем было 6 рядов отверстий Ф3мм (все отверстия), расстояние между рядами 50мм, расстояние между отверстиями 10мм (в шахматном порядке), а в нижнем ряду расстояние между отверстиями 0.5мм. Расстояние до чашки 50мм.
После чего добавил еще 5 рядов (получилось 11 на расстоянии 25мм друг от друга). Расход увеличился на 500гр в час, зато нагреваться стала более равномерно без пятен (печь вся алая была), побоялся, что моя печурка от таких перегрузок очень быстро выйдет из строя. Все таки из ресивера- тонкостенная.
После чего заварил нижний ряд через одно - получилось 10мм и в остальных рядах проделал тоже самое, только расстояние сделал 20мм между отверстиями.
Походу нужно возвращаться к самому первому варианту - 5 рядов через 50мм с расстоянием 10мм и нижний ряд с расстоянием 5мм между отверстиями.

На данный момент.



Re: Новый вариант дожигателя

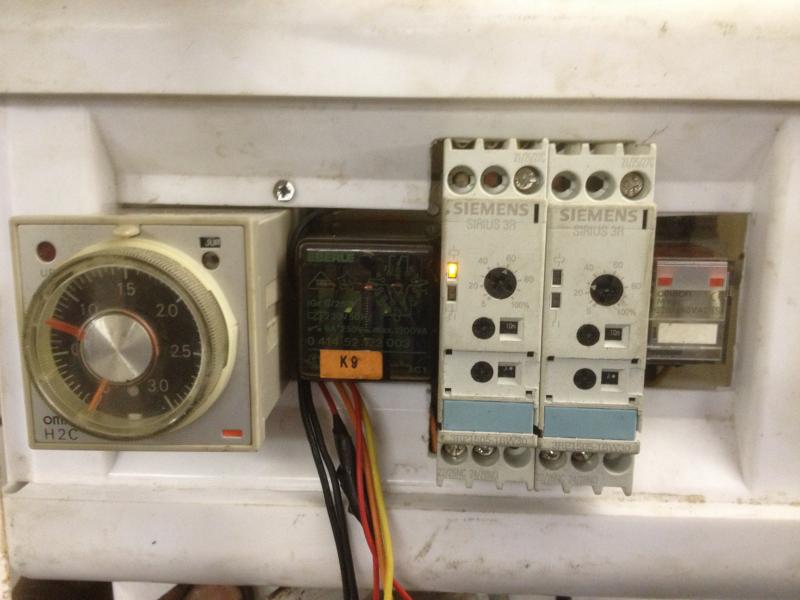

Вот решил себе сделать в место автомобильного реле себе такую подачу топлива. Так как автомобильной нельзя регулировать интервалы подачи и пауз топлива, плюс установил реле времени на предварительное заполнение тарелки топливом. Провода болтающиеся это кнопки, которые я заменю, когда их куплю



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Парни всем привет, вот такая печь на 159 трубе высотой 80 см, сегодня проводил испытания...
После полного разогрева начало гореть на уровне верхних отверстий и пламя пошло дальше до выхлопной трубы, это значит что мало отверстий в дожигателе?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Попробуй немного уменьшить подачу масла.



Re: Новый вариант дожигателя

Реле стеклоочистителей- можно регулировать



Re: Новый вариант дожигателя

Каково назначение короткой трубы в верхней части дожигателя?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Привет всем, вчера сварил печь, газовый баллон 50л дожигатель 79мм, крышка тормозной диск, верхняя подача, улитка от печки рено, горит нормально, но при открытии крышки выходит на супер форсаж, я так понимаю что не хватает диаметра выхлопа... ли есть другие версии?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

С печкой дело имею недавно.
Нужно более подробное описание. Какое расстояние до "чашки", диаметр-количество и на каком расстоянии друг от друга находятся отверстия, расход и тд. Для начала попробуй "придушить" улитку думаю с 12 до 6-8 вольт вполне хватит.
Я сам перематывал вторичку транса - это не сложно, сделал выводы от 9 до16в, со ступенькой в 1вольт. Горение в печи при повышении даже на 1в заметно меняется.


Удачи!



Re: Новый вариант дожигателя

Могу ошибиться- возможно это смотровое отверстие.



Я, наверное, понял в чем проблема - труба дожигателя 90 оказывается, пять рядов отверстий 2,5 по 36 шт + низ ряд 24 отверстия + вверху два ряда по пять, но диаметр 4мм итого 5*36+24+5*2=214 наверное переборщил. )))) Да и пламя не поднималось выше третьего ряда, а при сдвигании крышки вырывалось из печи. Вентилятор купил от рено эспейс - двойной (две улитки), одна на надув, вторая будет на обдув помещения через диффузор, осталось диффузор сваять. Да, забыл, все испытания проводил без дымохода - маленький отросточек приварен к баллону вертикально вверх диаметр 108мм. Сегодня заварю половину в шахматном порядке и отпишусь, фото позже...

Итак, опишу - от дна баллона до чашки 50-65мм, от чашки до дожигателя 60-70мм, расстояния между отверстиями в ряду друг над другом 7мм, между рядами 20мм. У улитки три скорости, схема проста - тройной клавишный выключатель + сопротивление от вентилятора печки на два положения. Итого: 3 скорости, на первой и второй горела слабо, ща заварим половину дырок и посмотрим, что получится.

<PS> я электронщик по призванию, а юрист по профессии и сварку держал первый раз в жизни в руках и честно говоря очень доволен результатом!!!



Re: Новый вариант дожигателя

Да это смотровое окно , а насчет интервалов реле, оно не может регулировать длину работы, только паузу.



Re: Новый вариант дожигателя

Плюс у меня алгоритм работы такой: 1) запускается режим наполнения тарелки топливом, длится 6 мин, за это время наливается примерно 300мл масла. В этот момент я розжигаю печь. Как это реле отключится, оно блокируется 2) включается 1 реле, пауза 6 мин 3) работа 3 мин, и так на протяжении всей работы печи.



Re: Новый вариант дожигателя

За 3 минуты наливается примерно около 110 мл, так как во время паузы масло уходит обратно в бак.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Anatolik - получается как у Пикуля в "реквиеме..." ничего-то в жизни я не умел, но за всё брался... и всё-то у меня получалось... (примерно так выразился герой).
За успех в печко-строении! и всё -



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Расстояние между рядами 40мм, отверстие делайте не более 3мм. Следующий дожигатель я буду делать с отверстиями 1-1.5мм, расстояние между отверстиями 5мм, расстояние между рядами не менее 35мм, а с низу в два ряда тем же диаметром, только расстояние между рядами мм так 5.
