Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Я сам мотаю блоки питания, от старых ламповых телевизоров - трансформаторы беру . Если есть транс - могу объяснить, там не сложно. Да и в интернете такой информации полно.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

А можно купить БУ блок питания от компьютера, рублей за 300- 500 и не изобретать велосипед.

Почему срабатывает защита? Нужно с этим разобраться- у меня блок на 250 ватт, на нем висит магнитола+ наддув (улитка ваз2109)+ маслонасос (двигатель дворников)- все пускается без задева, а есть блок меньшей мощности- так там вырубает защиту. Приходилось раскручивать двиг. на 5 вольтах и перебрасывать на 12....



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Во люди ( Geka ) , уже ЧЕТВЕРТАЯ часть темы , а они до сих пор не читали ПЕРВУЮ ...



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Под какой ток надо расчитывать?

Еагрузка: вазовская улитка и вазовские "дворники".

Ps: 2all - спасибо за помощь!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Даже прочитав только четвертую это уже понятно, эх, нам бы в свое время столько информации...



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Улитка потребляет 6-7А+ моторчик от дворников не помню, возьмем-2А и того 8-9А кв.мм меди выдерживает нагрузку от 6 до 10А.
Мотал с запасом-1.5кв. Следует сказать, что и железо было не от ТВ, а потяжелее.
На железо от ТВ может не хватить места для намотки проволоки с сечением 1.5кв да и слабовато оно будет для такого тока . Я преследовал совсем другие цели, а в итоге использую как ЗУ и для питания улиток (поддува обдува) печи.

Удачи!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Пишу, как делаю я. Сматываешь с транса от телика советского все вторичные обмотки (железо там путевое) , берешь 3-4 метра 3х жильного провода 2,5 кв.мм (в хоз маге). Снимаешь белую изоляцию - у тебя в руке 3 провода и каждый в своей изоляции , вот ими и мотай вторичку. Дойдешь до 6в делай отвод и мотай дальше ,если будешь сопротивлением регулировать то на 14в сразу мотай. Учти, диоды просадку на где то 1,5в дают. Эти 12 метров вполне можно в окно засунуть - главное аккуратно и плотно мотать.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Ой, ошибочка. Не 1.5, а 2.5кв(нужно было пропустить 20А на длительное время)
Александр11, неужели железо от Советского ТВ сможет без последствий вытянуть 20А?

Спасибо!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

step2094 - ТС-270 - ЗАПРОСТО при напряжении 12 Вольт.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Ну 20А не пробовал, а 15А улитка от опеля какого-то при 15 вольтах где-то так у меня крутит и ничего, второй самодельный транс крутит вентилятор обдува самой печи, там где-то 12А. Но оно же долго так крутить вентиляторы не надо, натопил и включай на 6в и расход минимальный. Главное, чтоб диоды выдержали.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Прикол в том, что у меня 3 сезон тарелка стоит над дном на расстоянии 10 мм по совету КНВ



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Вот бы раньше это знать.

тамада, Александр11 - Информация лишней не бывает



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Всем привет.

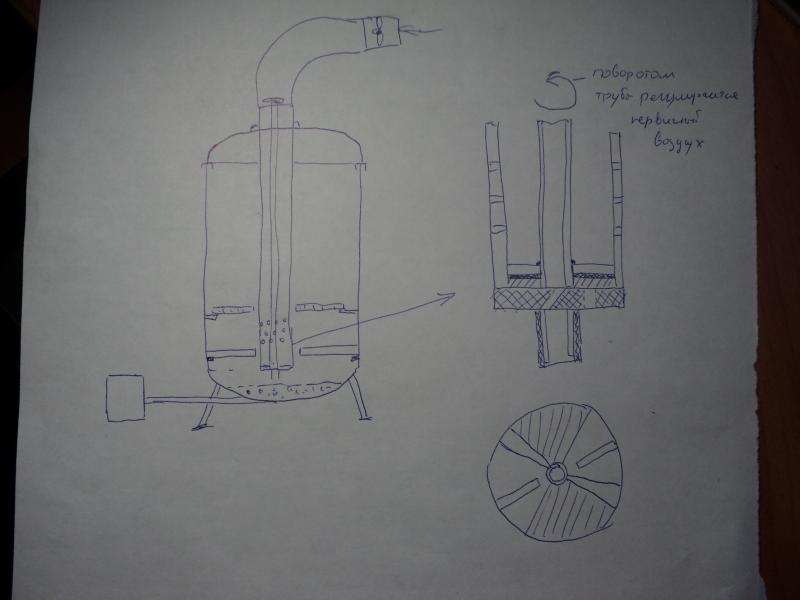

Вот думаю выложить вариант регулировки первичного воздуха, регулируется отменно и просто. Вроде такого не видел .Печь Р2Д2 от REMIX 59, немного измененная



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Поясните плиз. Начал делать печку по чертежу их двух емкостей () из начала темы Часть 1.)
Так вот - ясно что нижнюю часть надо делать разборной(из чертежа даже ясно) для чистки, но получается что и верхнюю часть нужно делать разборной? или я что то не понял?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Верхняя часть - просто теплообменник . Разборным его делать нет необходимости . Эта примитивная печь относится к печам открытого горения . Она конечно работает , но небезопасна в эксплуатации . Рекомендую присмотреться к сейчас обсуждаемым печам ( закрытого горения ) , как более безопасным и удобным для пользования .



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Спасибо, думал что в верхней части тоже может образовываться копоть или что там еще, а чистить то как вопрос. Ну цельная значит цельная :-)
Верхнюю часть хочу сделать высотой 10см, размерами 30на35см. Перегородка с зазором сантиметра в 2.
Будет работать?
p.s. Та тут бы эту сначала сделать, а там дальше будет видно. Для этой материал уже есть, а зима уже совсем на носу...



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Не скажу, что элегантное исполнение, но работает также

http://www.termoportal.ru/single/2995-post184.html

Смотрите дату - ещё 2009 г.



Целый день ушел на подгонку дожигателя. Результат есть, но не то, что хотелось бы.
Размер печи: 220 (из под углекислоты), высота порядка метра, дожигатель 76, подача масла верхняя тонкой струйкой, примерно 1л в час.

Тарелка для кипения масла:

претерпела изменения, т.к. зазор по бокам был крайне мал. Пришлось слегка наделать прорезей, а кусок трубы, на который якобы должно было капать масло, был таки срезан.

Дожигатель:

верхняя крышка свободно, пока свободно, перемещается по трубе дожигателя.

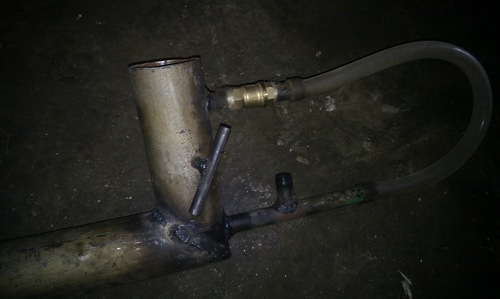

Верх дожигателя:

вход для воздуха с шибером, подача масла и регулировка первички.

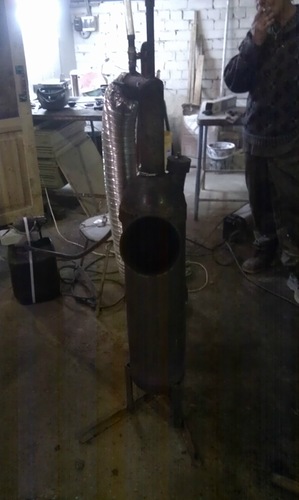

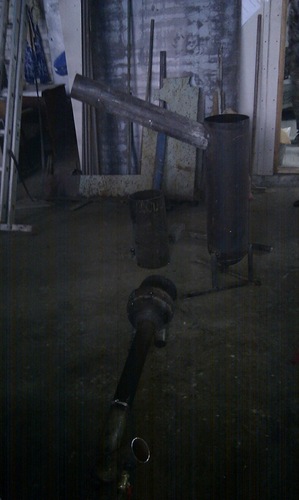

Общий вид бар... рабочей обстановки:

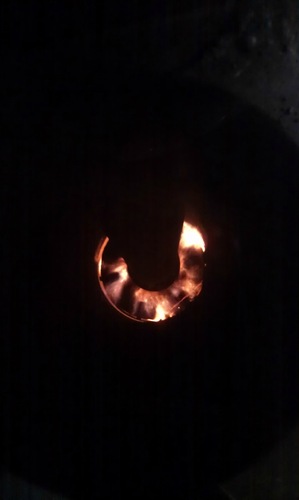

Пытаюсь разжечь:

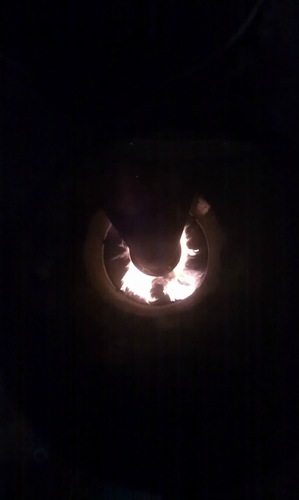

Прошло минут 5-7:

Или чуть больше:



10-12, если не 15 минут после растопки:

пламя из соломенного рваного стало синеватым и более ровным, горение под разделительным вроде как прекратилось.

Выхлоп "чистый", дышать рядом можно:

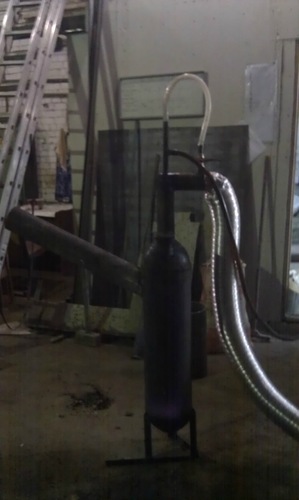

Печь в сборе, низ малость покраснел, выхлоп чистый, гул усиливается:

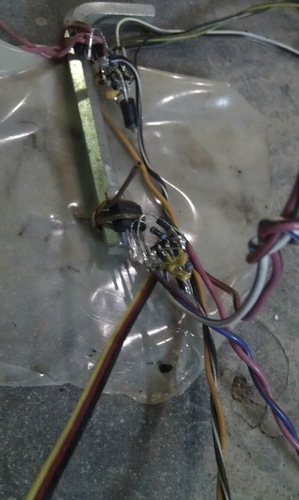

Регулятор "оборотов". Вместо радиатора охлаждения пока ключ. Для улитки всё-равно как-то не то, потому улитка напрямую к 12 вольтам, а вот для масло-насоса на минимальных оборотах, на которых двигатель начинает крутиться - вполне нормально. Производительность 1литр в час. Доделаем схему, чтобы и двигатель крутило (если еще меньше подать напруги, он останавливается) и подача была вплоть до 0,5 литра в час.
Регулятор на ШИМ. Транзюк на маслонасосе не греется вовсе, а вот для улитки - жутко. Токи не кислые :(
Вот это чудо природы:

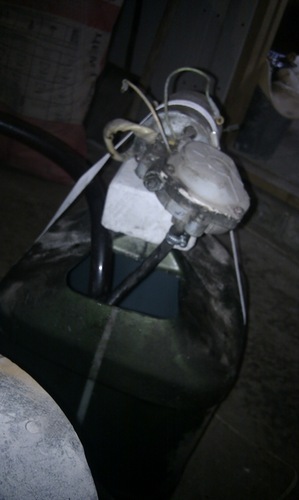

Привод маслонасоса на канистре ни что иное как "дворник" от классики, внутри от копейки вроде сам маслонасос:


Далее хотел было снять видео, как горит ровно синим, но печь стала гудеть еще сильнее... и еще больше покраснела. Через минут несколько стала пыхтеть и пламя из синего превратилось снова в желтое и поднялось выше в печке. Снимать уже, понятно, нечего было. Стал ждать. Прошло минуты 3-4, печь еще покраснела, пламя еще выросло и стало вырываться в трубу! Воздух на полной. При уменьшении воздуха появлялась копоть. Вобщем печь пошла в разнос %)
Вбухал туда с пол-литра масла, сначала плюнуло копотью, но тут же вырвалось пламя и печь так и осталась огнедышащим драконом.
Масло перекрыл, прошло минут 10, пламя спало, гул ушел. Включил подачу масла. Гул вернулся, пламя уже из трубы не вырывалось, но тем не менее вся печь внутри была в желтом пламени. Выхлоп был чистый. Так продолжалось с полчаса при подаче 1л/ч -
выключил подачу масла. Через 5мин гул пропал, пламя исчезло. Печь стала темнеть.
Еще через 2 минуты я достал дожигатель, ибо пламя вовсе погасло и внутри был краснющий разделительный.

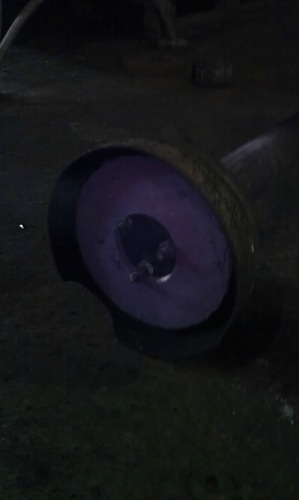

Со вспышкой

Без оной (еще светится).

Как известно - в мобильниках мощные ИК фильтры, потому на фото видно слабо :(

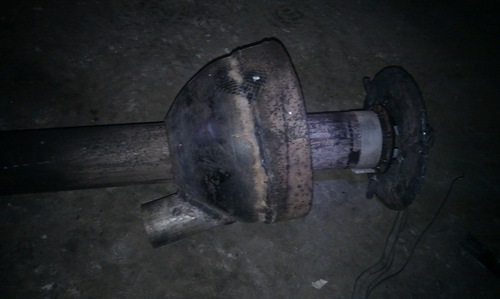

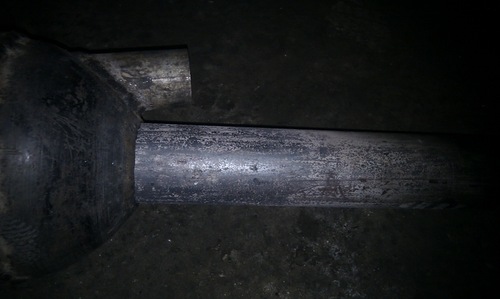

Ну и труба дожигателя:


Крышка печки сидит внизу, потому что свободно гуляет %)

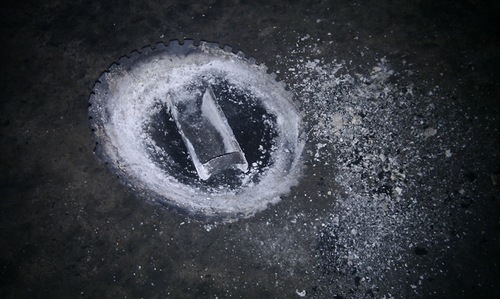

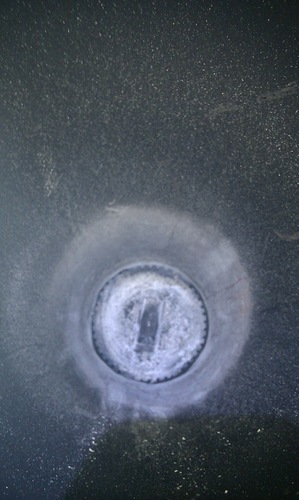

Что было на дне печи:

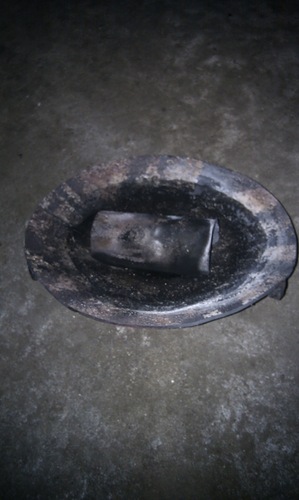

Ну и достал тарелку, модифицированную, как писал вначале:

с остатком "порошка" от тряпки, которой разжигали и от порядка 2-х литров масла.

Итог.
Печь вышла в режим: сколько плюнешь, столько и сожрёт
Ну и я так понял - жуткая нехватка приточного воздуха, раз пламя вырывалось? Побеждать надо путём добавления отверстий в трубе дожигателя?
Кто еще подскажет, что дошаманивать надо?

Реально ли её держать на режиме 0,5 или она в конце концов погаснет? И надо бы печку поменьше для работы на 0,5л/час.

Ps: в качестве БП использовал взятый на погонять импульсный БП на 12В 20А с защитой от КЗ. При пуске улитки сам БП 2- раза уходит в защиту, потихоньку раскручивая оную и в итоге запускается и запускает улитку.

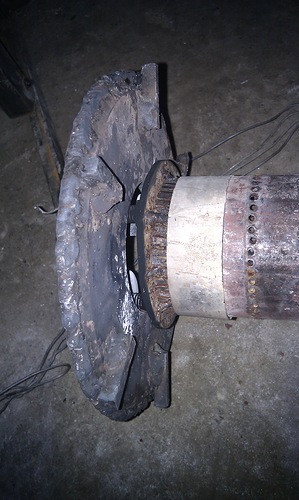

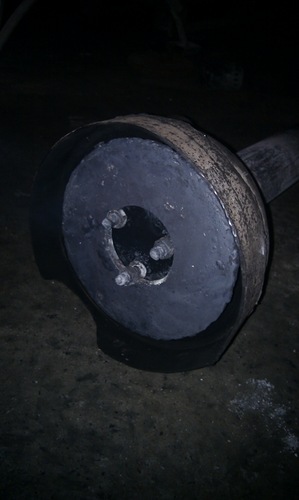

Упс. Конечно же, сам дожигатель с разделительным диском в сборе. А то под колпаком не видно:



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Прорези в торце дожигателя я убрал, поскольку воздух из них проходит не совсем удачно, с маленькой скоростью и стремясь вверх, не доходит до поверхности горения, лучше работают отверстия. Так, что если и делать такую конструкцию, то пусть перекрывает и открывает отверстия.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

remix59 и F88888 - Помнится вы переделали кучу печек, посоветуйте.
Верхнюю часть хочу сделать высотой 10см, размерами 30на35см. Перегородка с зазором сантиметра в 2.
Будет работать или зазор большой?
