Печи на отработанном масле своими руками

Re: Чертежи или схема для изготовления печи на отработанном масле.

Не в коем случае, тем более болгаркой.
Нужно закрепить баллон, и действовать газовым ключем и побольше, можно с трубой.
Резьба на кране конусная, главное стронуть, но без ударов.



Re: Чертежи или схема для изготовления печи на отработанном масле.

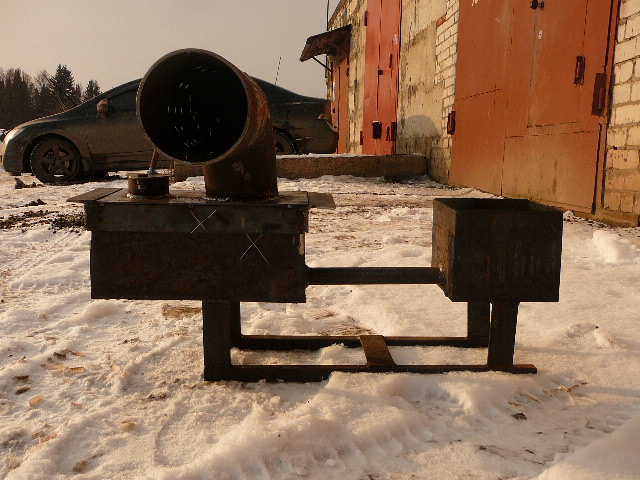

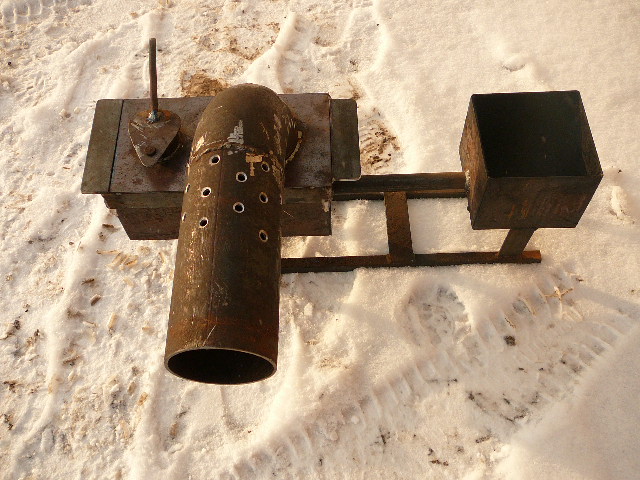

Красиво, а главное просто.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Всех приветствую! Затронуты очень интересные темы и виды печек, постараюсь изготовить и написать о результатах.



Re: Чертежи или схема для изготовления печи на отработанном масле.

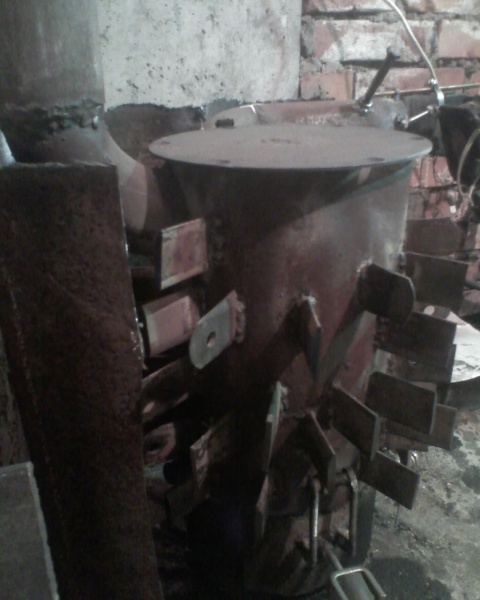

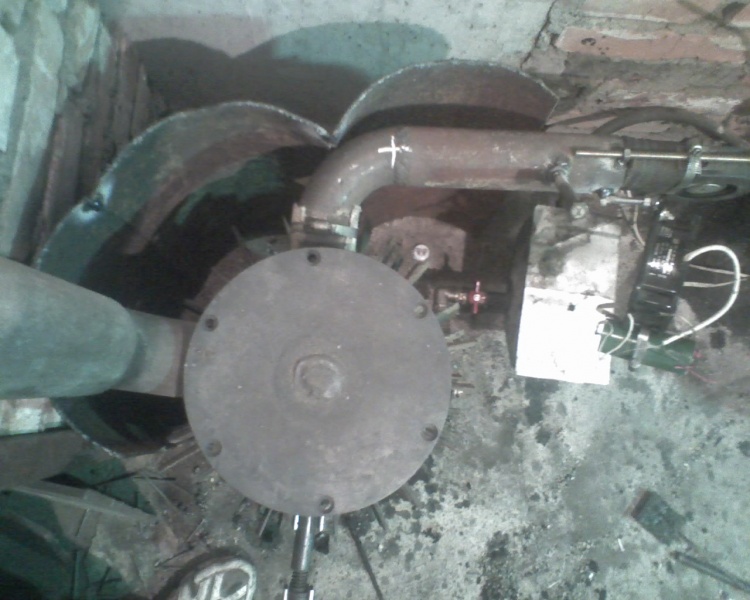

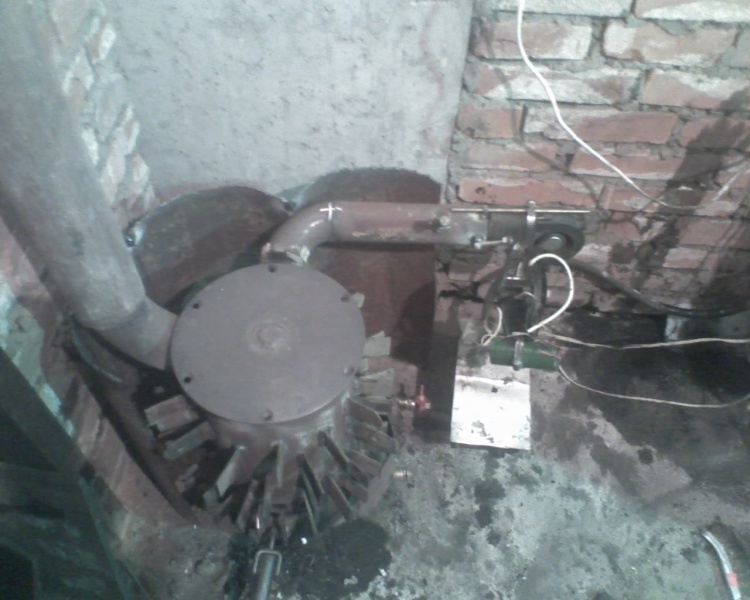

Ежоид + тепловой экран + вентилятор.
Сауна! Буду ставить будку с билетёршей, продавать билеты в гаражную баню.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Схема работы горелки на отработанном масле



Re: Чертежи или схема для изготовления печи на отработанном масле.

Вентиль можно спилить ножовкой по металлу, вентиль бронзовый искры не даст. Затем льём воду, и режим болгаркой по верхнему сварочному шву, или режим сваркой саму горловину.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Хочу вот сделать такую печку. Есть пару вопросов:

1. Завихрители здесь есть какие-нибудь?
2. Какое расстояние от конца воздуховодной трубы до поверхности масла?
3. Расположение отверстий: на каком расстоянии от нижнего конца начинаются отверстия? Какое расстояние между уровнями отверстий? Сколько витков спирали в итоге получилось?

Так по моим прикидкам высота 160 трубы 50 см, диаметр воздуховодной порядка 4,5 см. Так? Если что поправьте?



Re: Чертежи или схема для изготовления печи на отработанном масле.

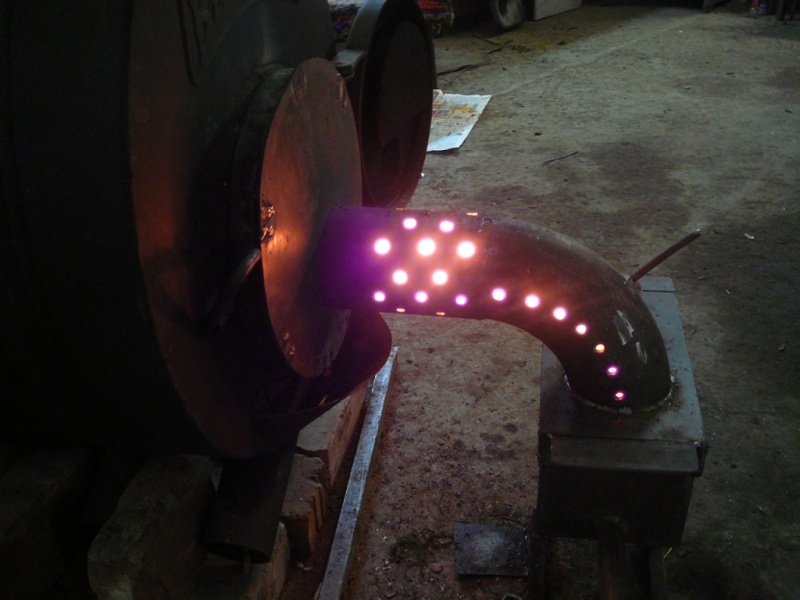

горелка на отработанном



Re: Чертежи или схема для изготовления печи на отработанном масле.

Всем привет! Читал долго и упорно, много всего интересного. У меня возникли следующие мысли. Поделитесь опытом, и если что поправьте меня. А что если сделать установку типа чудо печки, но над верхней частью, которая очень сильно нагревается поставить испарительный бачок, в который будет капать масло и испаряться, туда подвести вентилятор и выдувать образовавшиеся пары в камеру сгорания? Возможно такое или нет, будет ли самовоспламеняться масло в испарителе?



Re: Чертежи или схема для изготовления печи на отработанном масле.

Здравствуйте. Все прочитал, сварили "чудо печь", но вторую неделю эксперементируем - не можем никак настроить - пыхает, т.е. происходят взрывы, огонь вылетае обратно в заливное отверстие. Тяга нормальная - переварили дымоход вертикально вверх более 5 метров с одним коленом под 45 гр.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Объясню по порядку: разжигаем - огонь в нижнем колодце нагнетается - через некоторое время начинает тянуть в трубу с отверстиями (но не сильно) - потом происходят хлопки огня в заливное отверстие (не сильно - еденично) попеременно и в трубу вылетая. Потом происходит резкий препад и огонь стремится только по трубе с отверстиями как автоген, но в нижнем колодце конкретного огня нет, видно как нагнетается смесь газов и затем происходит взрыв, натуральный взрыв. огонь вылетает изо всех отверстий трубы и столбом из заливного. Далее происходит все с самого начал - после взрыва огонь постепенно горит и в колодце и в трубе, потом начинает пыхать, далее автоген в трубе, взрыв...
Это происходит все чаще и сильнее. в разные моменты прикрывали поддувало: чем меньше подача - тем реже взрывы. подводили подачу воздуха извне: чем сильнее поток - тем интенсивнее и сильнее взрывы. Золотой середины нет - сколько не пытались.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Масло меняли, фильтровали. Заливали разный уровень.
Вот точные размеры печи:
нижний колодец - h 42 см d 53 см поддувало d 10 см
труба с отверстиями h 49 см d 13 cm отверстия 13 мм 56 шт
верхний колодец - d 53 см, h 25 cm (перегородка оставляет прход в 6 см снизу приварена кверху)
выхлопная труба h 190 см
Фото выложу завтра. Если это поможет, могу заснять как она горит.
Если у когото есть какието аврианты - подскажите пожалуйста.
Каждый день на счету - холодает. Заранее спасибо.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Не знаю сколько вы наливаете отработки для испытаний, если даже 5 см., то от поверхности испарения до дожигающей трубы 38см.!!!!!!!
Из за такого огромного зазора пламя мечется то вверх, то вниз.
Отверстие для подачи воздуха 100мм.!!!!!
Воэдух, то идет вниз через зазор 38см.!!!!!, то на коротко вверх, где навалом паров.
Гда вы вообще взяли такие размеры?
Было желание залить сразу ведро отработки, зажечь, и пойти заниматься чем нибудь?

Для нормального снабжения парами дожигающей трубы диаметром 110мм, достаточно нижней части 270х160х140мм. и отверстия с заслонкой диаметром 55мм., причем при нормальной работе оно открыто зазором всего 5-10мм.
В дожигающей труба такого диаметра достаточно 50-55 отв. диаметром 12мм.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Подумал, как использовать уже сваренное и не резать.
Вварить внутрь нижней части чашку диаметром 360-420мм и глубиной 150мм., закрепив ее распорками из прутка на расстоянии 40-50мм от крышки. отработку лить туда, в случае закипания горящая пена будет стекать в нижнюю, пустую часть, а не наружу в помещение.
Отверстие для воздуха уменьшить до 55мм.- приварить горловину, над новой чашкой, высотой 40-50мм с задвижкой, такая горловина не дает лишний раз прорываться парам наружу во время работы и как сопло направляет воздух в чашку, а не в сторону трубы дожига.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Подскажите-от чего отрезок трубы диаметром 352 мм (газовый баллон или просто труба)?



Re: Чертежи или схема для изготовления печи на отработанном масле.

По ГОСТ 10705-80, или 8732-75 идет размер 325х8мм, т.е. наружный диаметр 325+16=341мм.
Баллон газовый 50-и л.-290х3мм.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Уважаемый F88888, а не можете выложить чертёжик вашей тепловой пушки на отработанном масле? Очень хочется попробовать совместить её с котлом без передней части.



Re: Чертежи или схема для изготовления печи на отработанном масле.

По сути Вы меня спрашиваете про горелку - смотрите соответствующий раздел форума.

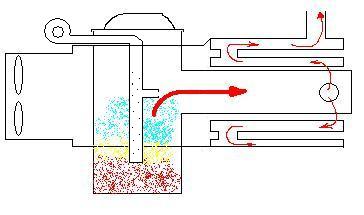

Схему пушки прилагаю.
Мелкие детали в камере сгорания не прорисовывал, т. к. они подробно описаны на форуме. От центральной воздушной трубы есть отвод с отверстием 8мм в центральную трубу теплообменника для дожигания несгоревших газов.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Расскажите, пожалуйста как регулируется количество масла, как подается масло в том варианте, который на фото. Спасибо.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Не понял, где нужно смотреть про горелку.
