Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Конечно, более мощным наддувом проблема может решиться, но и с вашим вентилятором можно добиться неплохих результатов. 4 отверстия по 7,5 мм в торце дожигателя дуют прямиком в испарительную камеру, может стоит их уменьшить. Да и 80 отверстий в дожигателе для маломощного наддува кажется перебор, не создается необходимого напора воздуха. Можно сделать жестяной хомут на трубу дожигателя и поэкспериментировать с ним перекрывая часть отверстий.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Можно в качестве наддува использовать пылесос.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

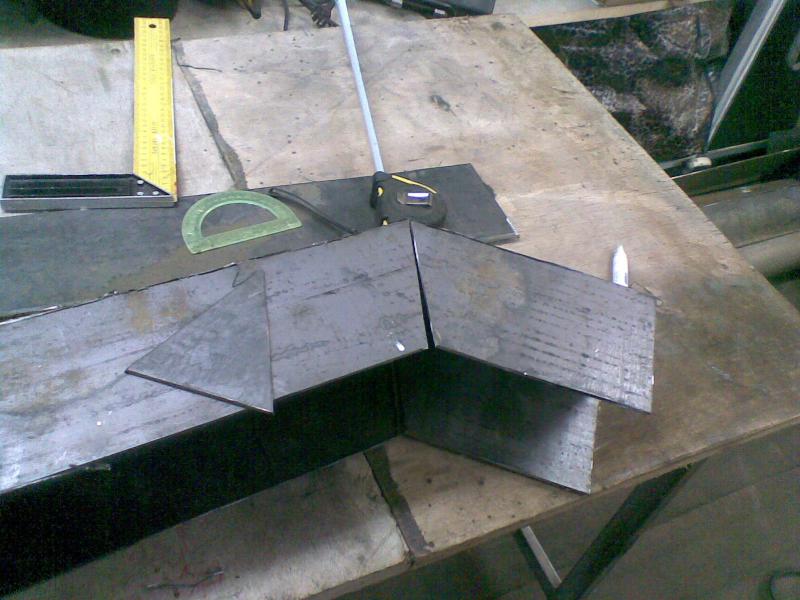

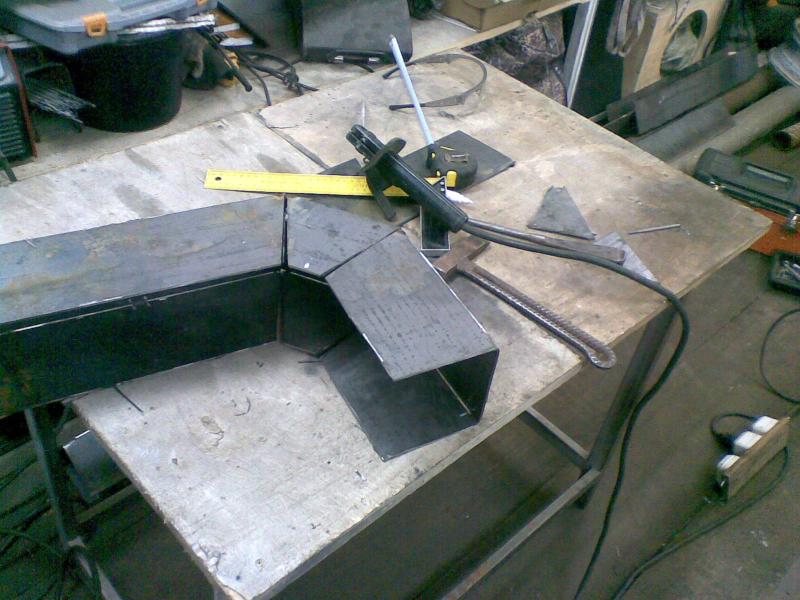

Сегодня варил квадратные трубы варил, варил... По ходу кумекал, что как и дальше.

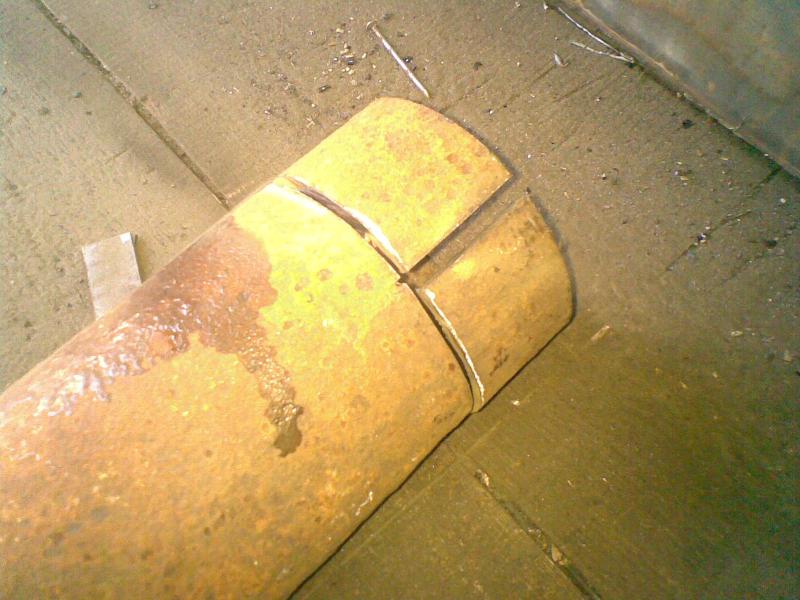

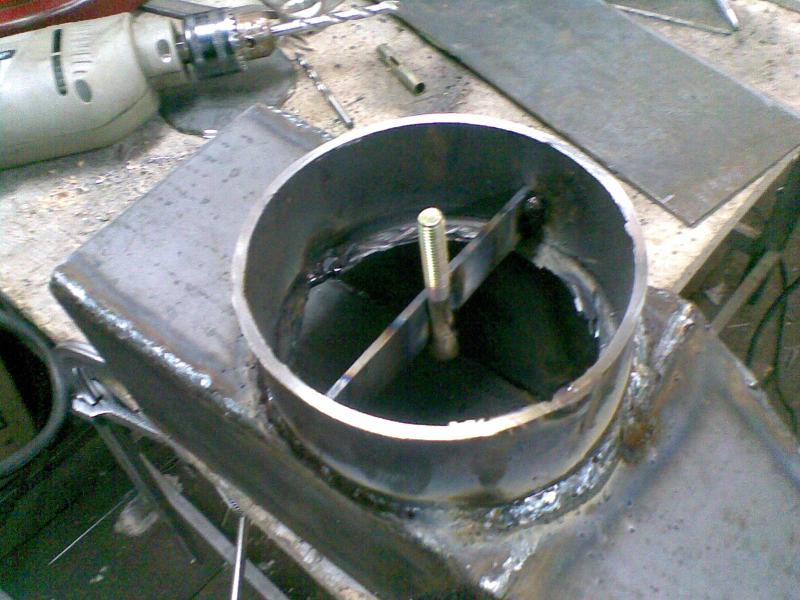

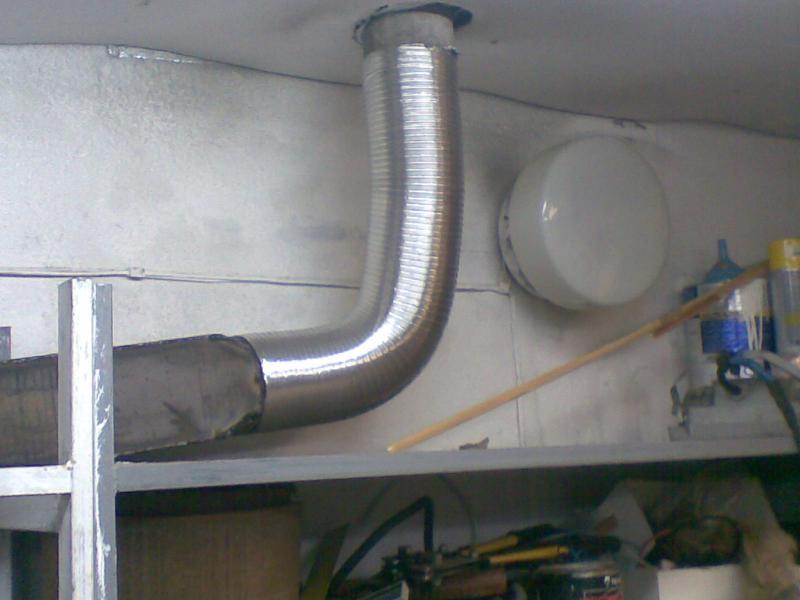

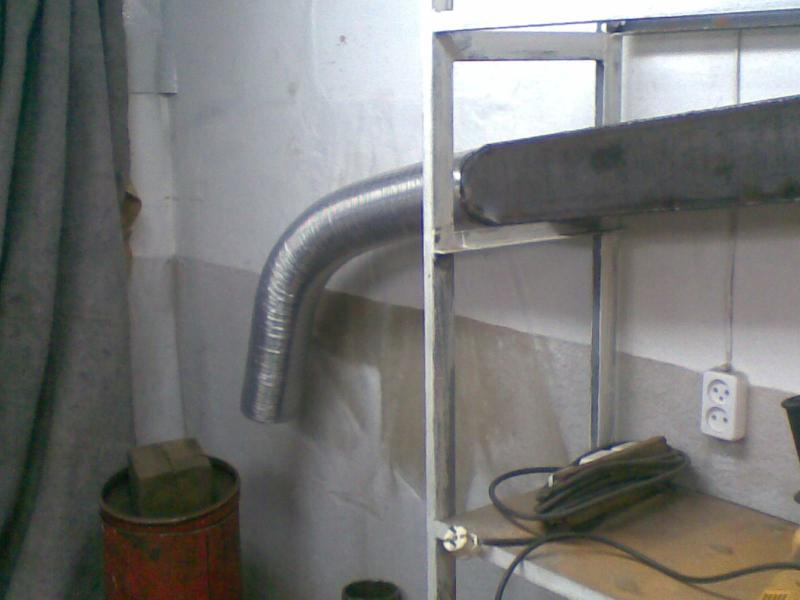

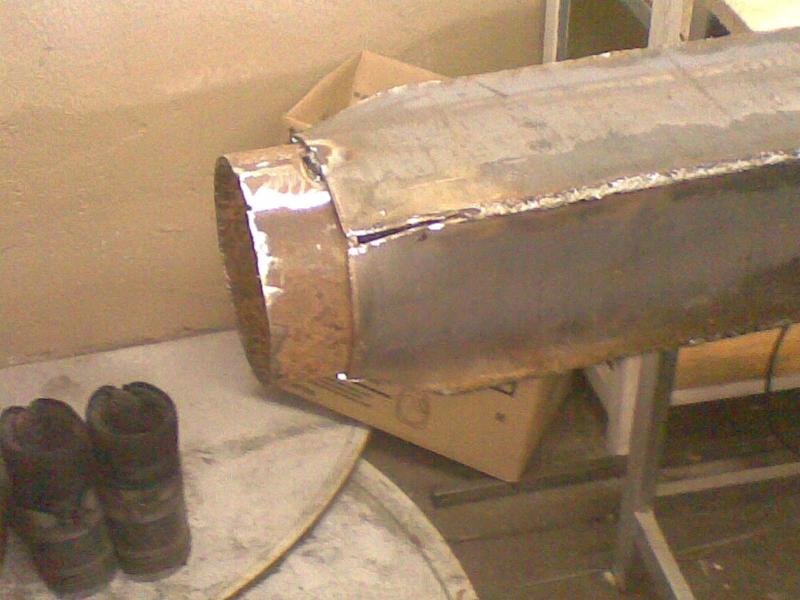

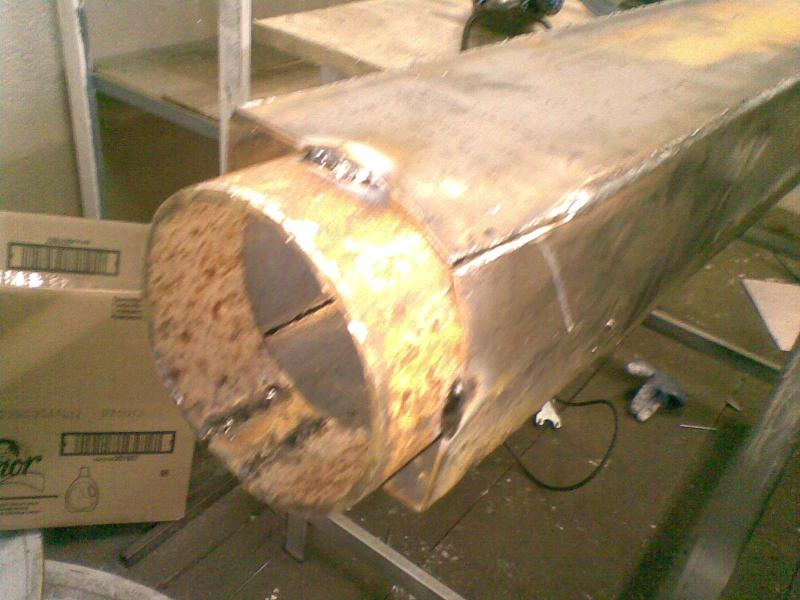

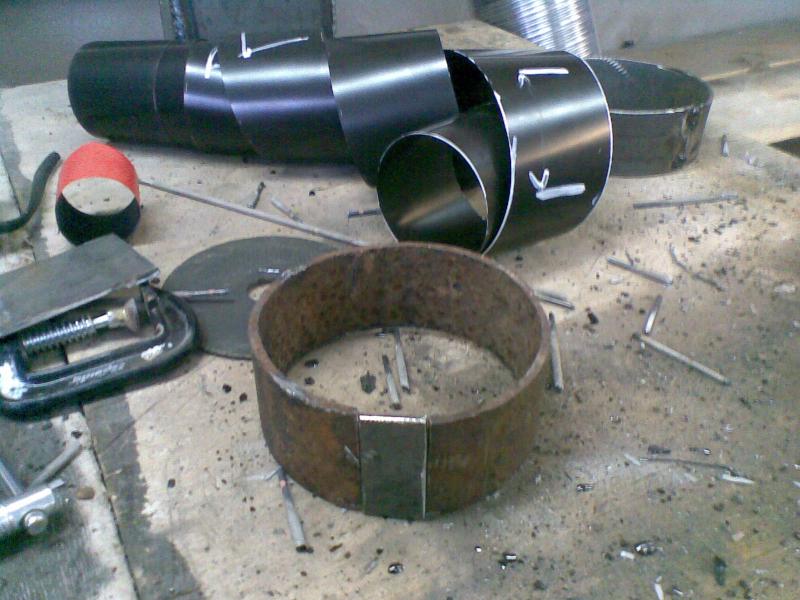

Решил центральную длинную трубу соединять с помощью гофры - металлической. С другого конца, там где будет вертикальная труба, дымохода соединение тоже будет с гофрой - алюминиевой. Возни конечно много из-за перехода квадрата на круг. Фотки для наглядности.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

nail02,
Маслобак надо металлический, масло надо подогревать хотя бы до+20. От +5 и ниже масло течет непредсказуемо - не успел отвернутся, уже проблемы. А лучше брать пример с горелкостроителей - они стараются делать все тютелька в тютельку, иначе нельзя.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

nail02
Сразу видно, что ты человек не ленивый (углы у дымохода закругленны................) - успехов в построении.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Про горелкостроителей можно подробнее ? Что у них за маслоподача ? Вы имеете ввиду маслонасос ?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

На термопортале отдельная тема по горелкам. Ссылок давать не умею, ищите сами. Склероз, раздел своими руками, отд.темы подача отработанного масла и другие темы - успевай читать, но техника безопасности №1 везде.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

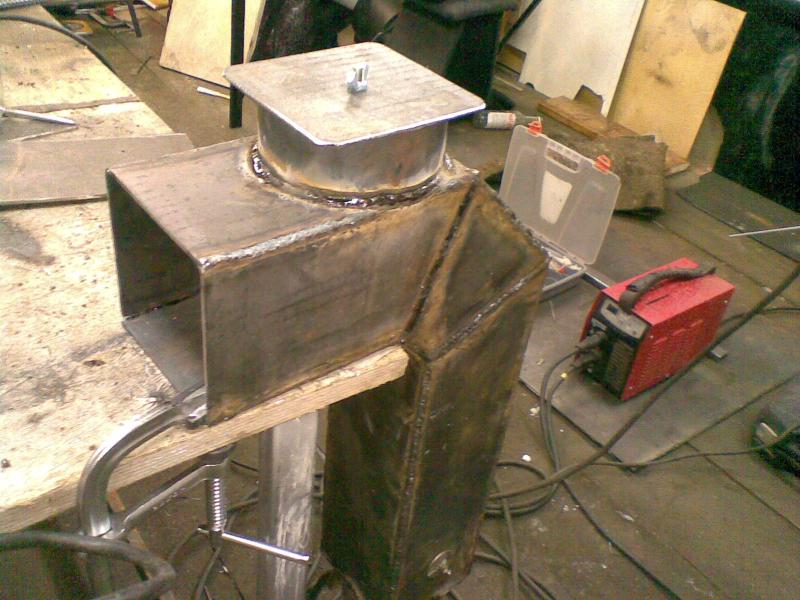

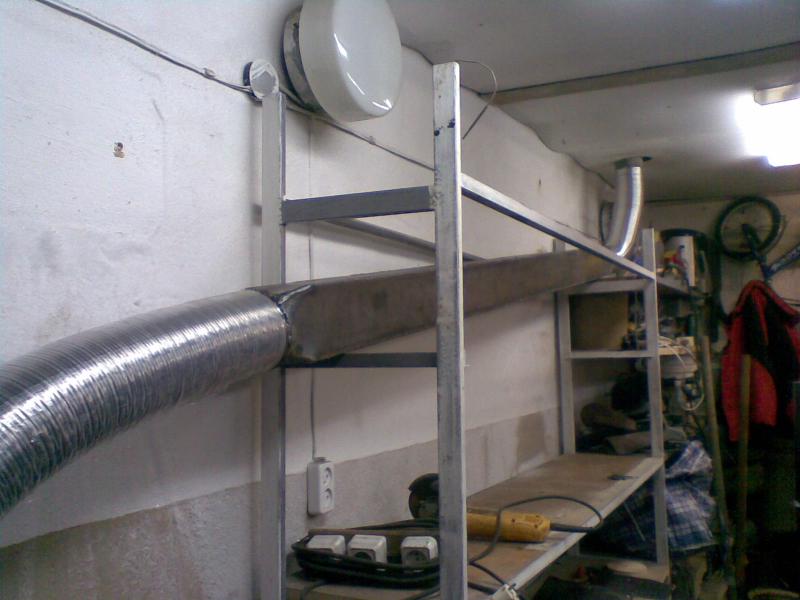

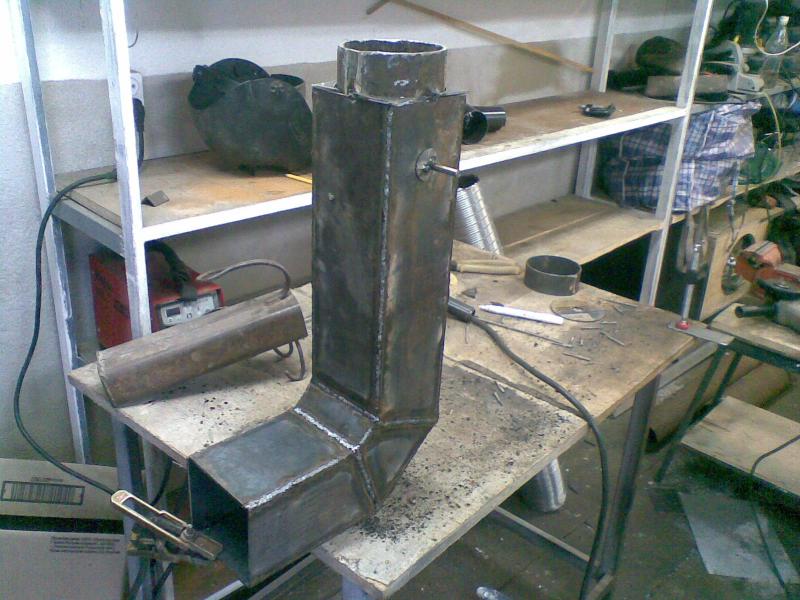

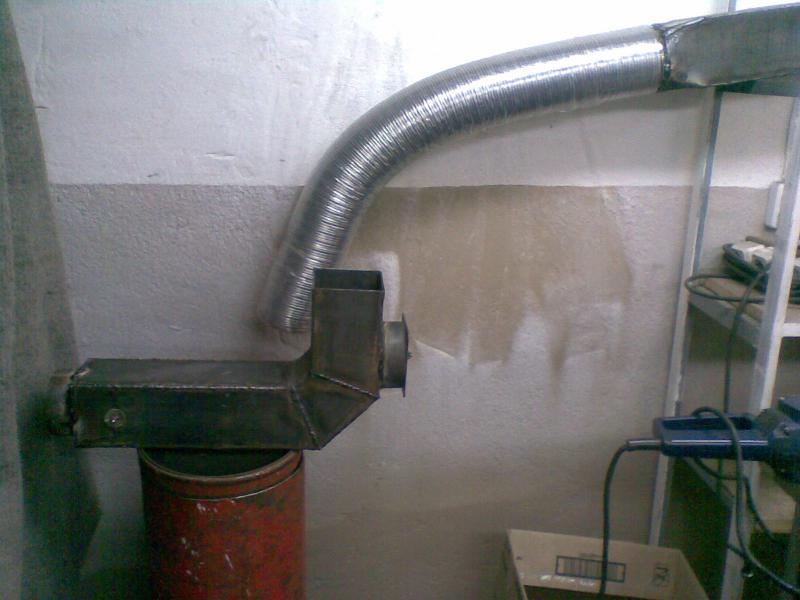

Продолжаю свой фото отчет и вот что сделано за сегодня. Дымоход практически готов. Вспомнил, что нужно сделать конденсатосборник.

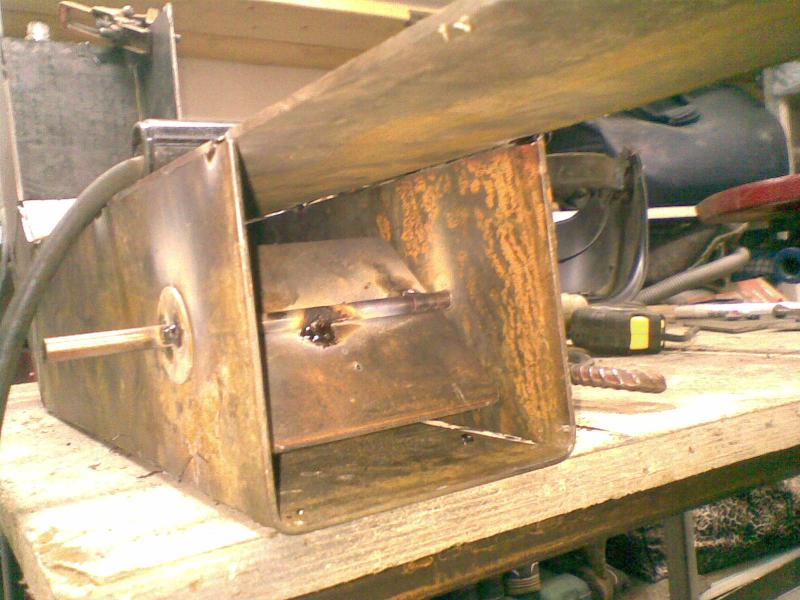

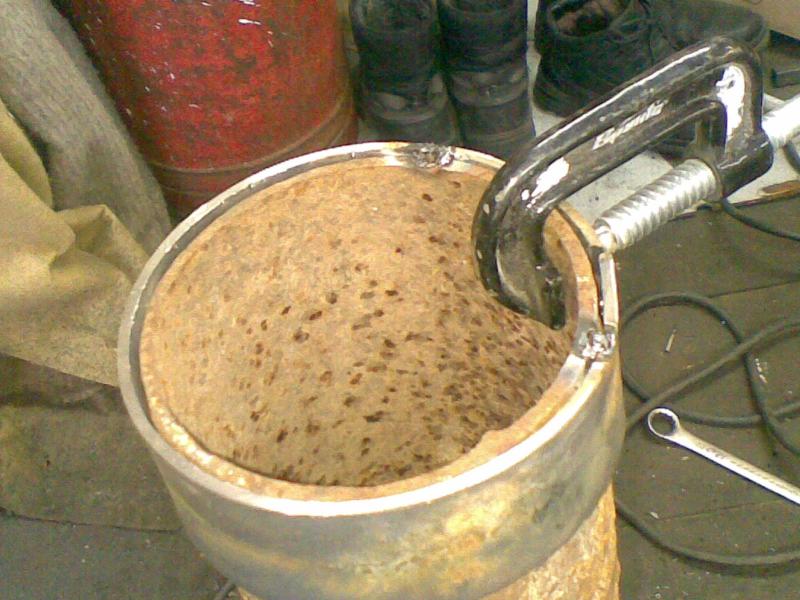

Решил сделать его практически у самой печки. По задумки , когда печь наберет температуру, конденсат из отстойничка должен просто испариться вместе с выхлопом.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

В гараже реальный дубак - минус 10, на улице минус 25. Работать неуютно. Зима в этом году сразу жаренным петухом клюнула в тех, кто не готовил сани летом :-) !



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Конденсат уходит быстро, температура дымохода довольно таки большая и первая гофра может полететь за конденсатом . Алюминька г...но для дымохода.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

nail02, убирай алюминиевую гофру с дымохода. Попадется плохая отработка (с примесями воды или антифриза) - печь может разок другой бахнуть, гофру мгновенно изорвет в клочья (уже проходили), помещение резко наполнится вонючим белым дымом, ладно если гореть продолжать не будет...
Да и от сажи алюминиевая гофра сожрется махом.

Да ладно. В суботу было сперва -19 (в самом гараже). Через часа два ходил с тонкой кофте- температуру не смотрел, но что-то в районе +20 :-)



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Вопрос не в тему: имеем масло от холодильной установки (жидкое как синтетика)-привкус кисляка во рту и не помру ли я от него? Почему такая хрень-может кто знает? А то завтра на дачу и надо топить!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Первая гофра как раз не алюминька, а металическая. Это я учел.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Так - так , значит на втором конце трубы алюминиевая тоже не пойдет ? За предупреждение о неизвестном для меня форс мажоре - спасибо ! Наверное придется металическую гофру резать пополам и на оба конца трубы использовать её. А алюминиевую зря купил...
Респект Вам за тепло и уют в вашем гараже Мечтаю у себя таком же тепле !!!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Вот думаю какой вентилятор использовать для надува. Лежит в гараже неизвестный тайваньский маленький эл. двиг. даже нейзвестно от чего. Изготовить для него вентилятор и попробовать. Смотрел вазовскую улитку покупать её за почти 800 рублей - как то не бюджетно.
Смотрел вытяжные движки с вентиляторами на 220 вольт, которые стоят от 450 до 650. Что-то нет уверенности в ихней достаточной мощности. Если уж купить, то чтобы не прогадать. Хотя на форуме кто то писал, что вытяжные вентиляторы не плохо подходят для этой цели.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Всем привет!
Это мой первый пост на этом форуме!
Причитал первую часть темы. Дальше читать на стал - оставлю на завтра. Хочу сделать чудо печку открытого типа, квадратную. Использоваться будет не постоянно. Заказал металл 4 мм и 6 мм , как показано на чертеже.
Но вопросы остались.
Я не нашел трубы на дымоход в 100 мм, есть только 150 мм., как Вы думаете, если поставить заслонку на дымоход , то покатит?
Можно ли уменьшить нижнюю "кастрюлю" с 350*350, например на 250*250 (если не правильно поправьте), для того, что бы уменьшить количества масла в печке? С поилками заворачиваться не хочется!!! По моему быстрее сделать емкость для аварийного слива масла - это мысли в слух!
Для безопасности хочу установить это добро в 200 л. бочку (есть 2 бочки бесхозных) , эту идею черпнул из этого форума.
Спасибо за ответы!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Дымоход на 150 самое оно, можешь без заслонки, высота от пола 5-6 метров. Квадратной можно сделать только нижнюю часть , верхняя лучше круглая - дольше служит. И нижняя часть в виде выдвижного ящика, для простоты обслуживания. В бочку не надо, лишнее. Не наливай масла больше, чем на треть. Имей под рукой огнетушитель и опилки. Если закипит-посыпь опилки, они впитают воду (тосол) и кипение прекратится. Сделано и проверено.Удачи и терпения!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Vitaliok1000, Все правильно, все покатит . Для поддержания уровня я, из емкости 6 л., через кран - медную трубку потихоньку само добавлялось. Уровень масла 2-3см работает нормально. Если тяга хорошая, дым визуально не просматривается.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

А опилки прямо в топку кидать? А огнетушитель буду покупать новый. Сам пожарный!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Канальные вентиляторы не протягивают- на форуме кто-то уже пробовал. Пока самое лучшее это улитка ваз 2109, тем более если дымоход не ахти.
PS. 800 это нормально- насколько знаю у нас они за 1000 стоят
