Печи на отработанном масле своими руками

Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Диск нужен по любому!
Масло у меня не горит, там темно, все пламя только над диском и все!
Скиньте мне ваш емейл - я вам видео скину.
Поглядите. что в первичке пламя отсутствует!



Re: Обзор изготовления тепловой пушки на отработанном масле Гром-4

Как я понял, то в этой конструкции нет тарелки внизу для масла, нету разделительного круга между камерами. Выхлоп идет через верх потом низ-бок . Интересно: диаметр основной трубы, диаметр и производительность обдуваемого вентилятора.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Доброго дня суток!

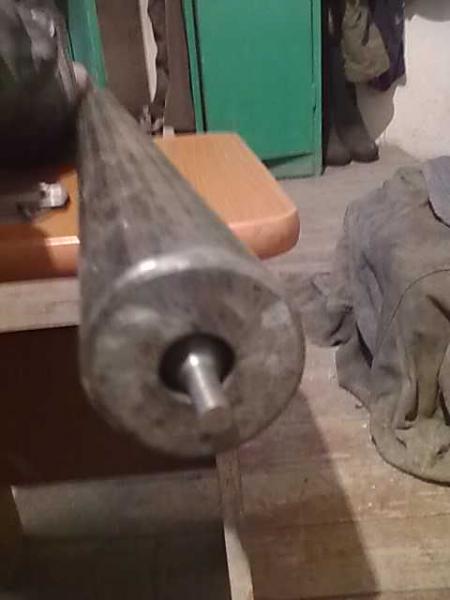

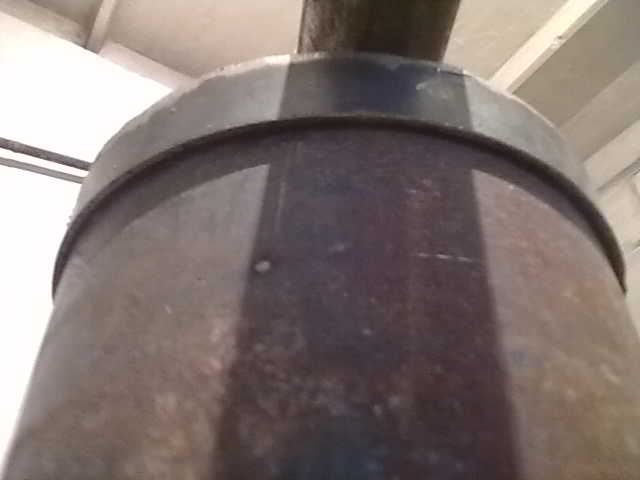

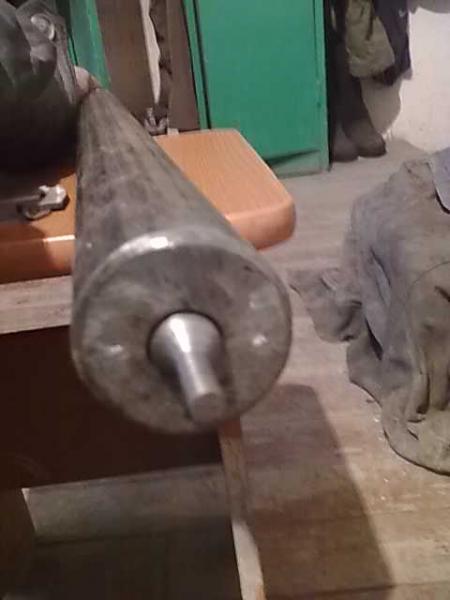

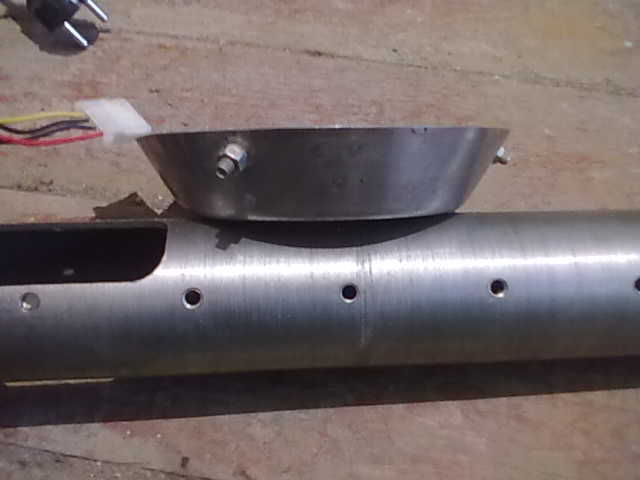

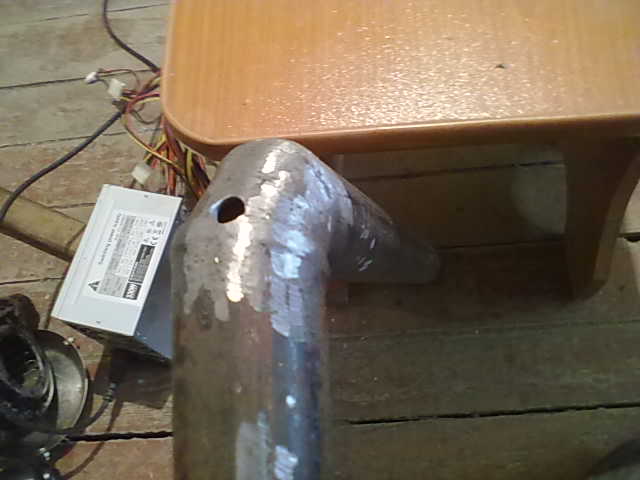

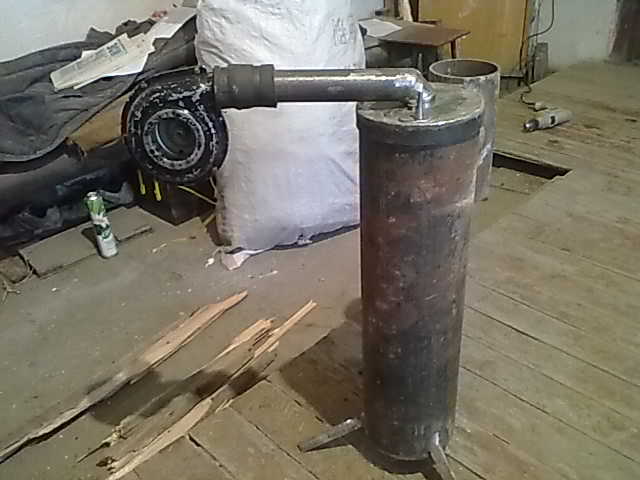

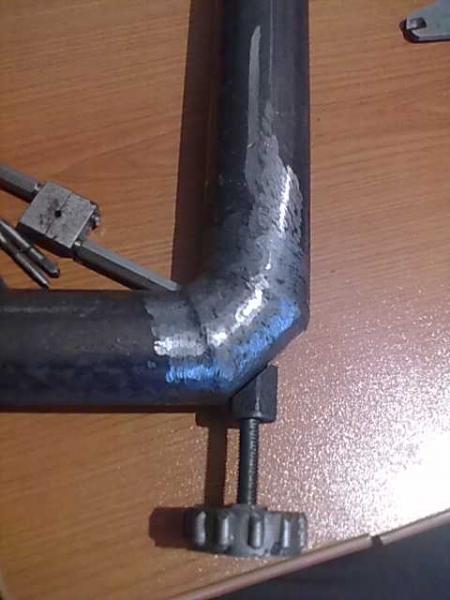

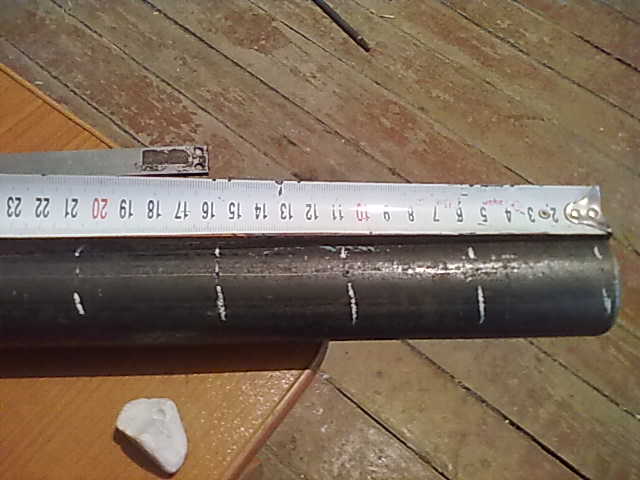

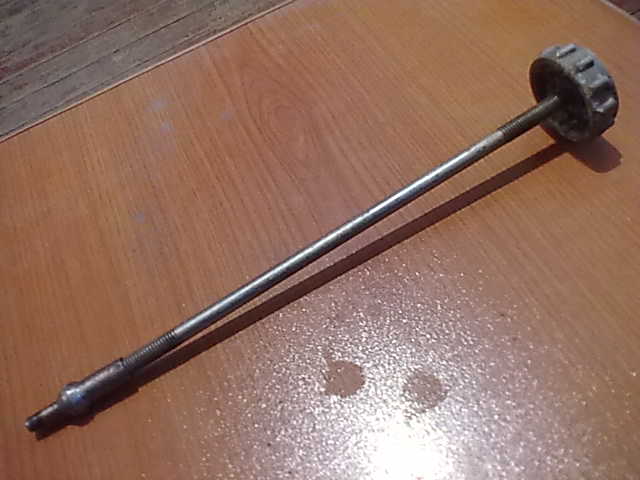

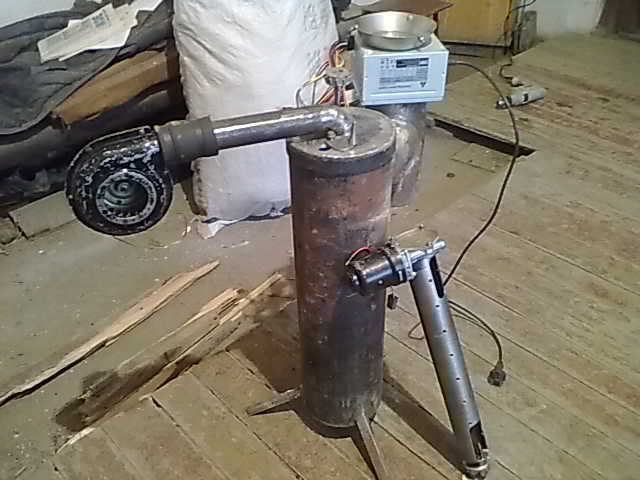

Вот сегодня поковырялся с удовольствием над своим аппаратом - в итоге имею то, что на фотоСделал регулировку первичного воздуха, масло планирую подавать отдельно, как у Кирила!Тарелку пока ни к чему не привязывал. ПОКА так буду - ей корректировать ей зазор между дожигателем и тарелкой. Наверно расстояние от дна печи до тарелки не так уж критично. По ходу дела кумекаю над самым главным - Дожигатель? Разметил так, думаю сверлить сверлом на ф4, наверно оптимальный вариант?А вот сколько делать, бог его знает - начать с 16 штук думаю! Может кто что нибудь подскажет?Если кому не лень, посмотрите фотки пожалуйста, а!
Заранее благодарю!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Старая, но хорошо проверенная схема. Для более уверенной регулировки запорную ось оснасти направляющими внутри дожигателя, тогда появится возможность сточить конус, выходящий вниз за пределы дожигателя до иголки(нам не нужны лишние отложения на охлажденных поверхностях). В нижнем конце дожигателя насверли один ряд отверстий д- 0,2 мм., а дальше по желанию. Мне больше нравится вариант отверстий предложенного КНВ, хотя и прорези по kiril работают не плохо, в изготовлении просты, к тому имеют регулировку, позволяющую в процессе горения корректировать подачу вторичного воздуха.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

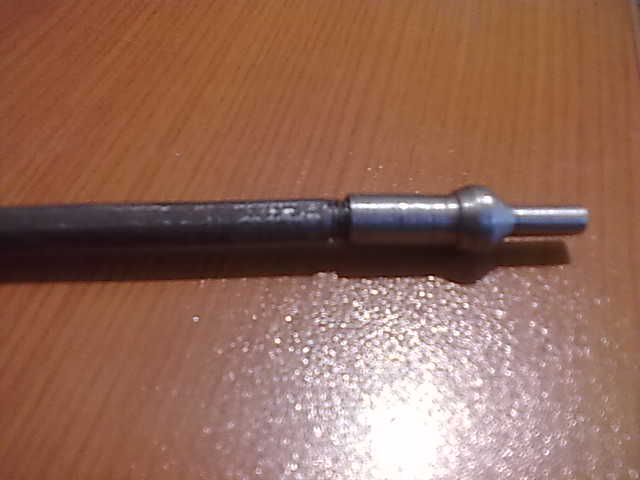

Спасибо за советы!!!Направляющую сделал , не успел поставить. Будем ещё подсмотреть!

В нижнем конце дожигателя насверли один ряд отверстий д- 0,2 мм. А сколько, если не секрет и для чего такие маленькие?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Да не , диаметр 2 мм. Видимо он на клавиатуре ошибся ... А так все правильно сказал . Если хочешь больше информации - найди посты КНВ .



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

По поводу диаметра правда ошибка. Диаметр в пределах 2 мм. Спасибо mika на страже. А в дальнейшем следует рассмотреть вопрос применения сопла Ловаля или Лаваля, где при простом устройстве отверстия происходят ну прямо чудеса. Испытал и УДИВИЛСЯ.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Кстати , про Ловаля. А вы слышали , как воздух в трубе дожигателя шумит ... ??? . У меня осталось отверстие регулировки первичного воздуха от предыдущей конструкции в трубе дожигателя . Сейчас просто заглушено винтом м.6 в дожигателе ( сверху ) . Иногда я его откручиваю , чтобы посмотреть температуру в трубе ( если он внизу красный - все ОК ). Так вот : когда звук похож на СВИСТ ( регулировкой наддува ) - и горит хорошо , и теплоотдача максимальна ...



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Ты имел ввиду придание отверстиям в трубе вторичного воздуха формы сопла Лаваля? И про чудеса можно чуть по подробнее



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Сам еще не проверял, но форму отверстий под сопло Ловаля давно уже используют, по предложению того же кнв. Говорят, влияет только на звук котла (печи) - звук проходящего воздуха через отверстия. Работает тише. Хотя там отверстия меньше.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

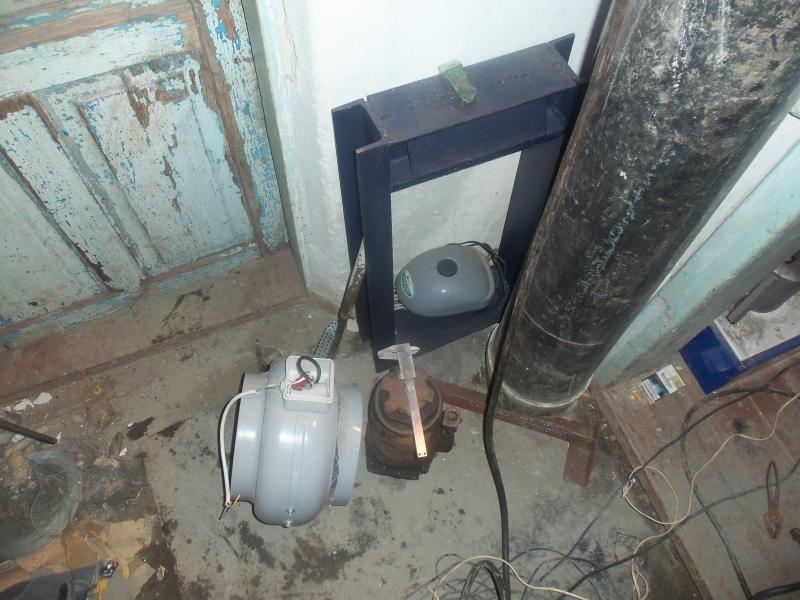

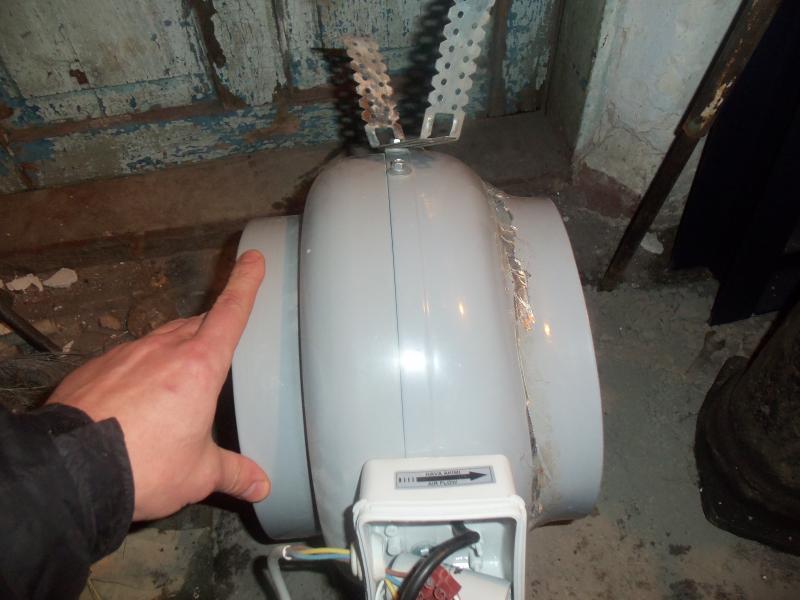

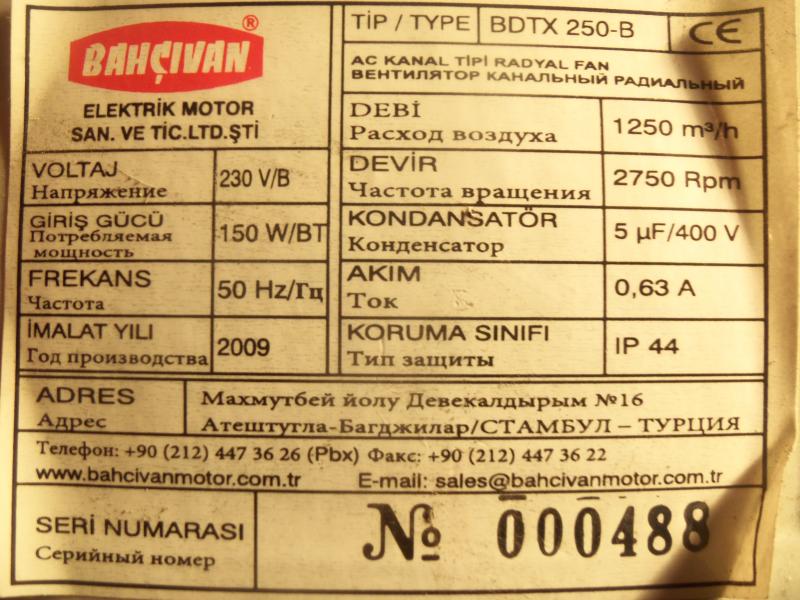

Подскажите плиз, хватит ли такого вентилятора, для нагнетания и одновременно обдува для воздухонагревателя на отработанном масле. По принципу Гром-4. И можно ли его регулировать обычным покупным димером для света. Не сгорит ли? И на сколько безопасно уменьшать обороты на таких вентиляторах?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Да, блин, ЛАВАЛЯ! Если только ради уменьшения шума, то не вижу смысла в этом мазохизме. Трубу воздухоподачи, как минимум, нужно разрезать на две части (а то и три) вдоль, для того, чтобы обработать отверстия изнутри трубы, а потом сварить. Или делать из листа, а потом катать в трубу....



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

У меня просто труба дожигателя . Я зенковал насверленые отверстия только снаружи . Эффект есть .



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Для обдува хорош ... Для наддува производительность очень велика ... Нужна раздельная регулировка , если хотите использовать . Трубопроводы , заслонки ... На мой взгляд этот имеющийся - для обдува , а для наддува - регулируемый вентилятор ( улитку ) .



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Чой-то мне кажется, фонарь это всё! Эффект достигается не потому, что приплели бедного Лаваля, а потому, что банально, отверстию, за счёт мехобработки (убираются заусенцы после сверления) придаётся правильная форма. От этого и эффект.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Ну я думал сделать переход из 250 на 100 и 150. И поставить шибер для регулировки надува. А пр димер что скажете?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

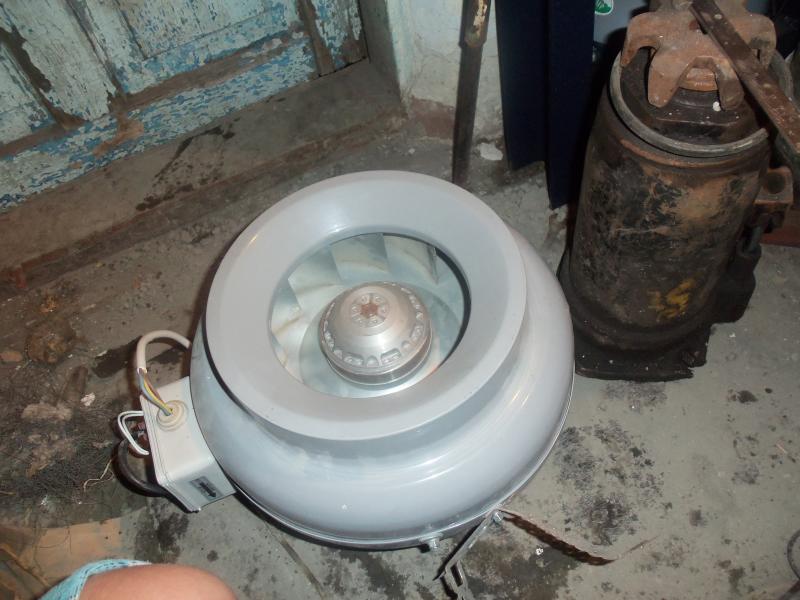

Судя по второй фотке, это какая-то поместь канальника и улитки (глянь на форму лопастей). А по сему, он больше расчитан на создание давления в воздуховоде, хотя и производительность немаленькая.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Это канальный вентилятор. Только хороший, тихий, но лупит будь здоров. Они используются в основном для приточек и вытяжек. Да и цена у него не маленькая, страшно убить. Но улитку пока покупать не готов. Праздники всё выжали)



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

И чего бы не поделиться? Каков эффект?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Схема тупиковая. В том же Громе используется улитка для наддува и канальник для обдува. А с димером работать будет.
