Печи на отработанном масле своими руками

Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Так и шума от вазовского раз в 10 больше....



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Ваша правда.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

От настенного газового котла турбинка тихо работает.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

И на некоторых бытовых микроволновых печках СВЧ, стоят турбинки тихие.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Сегодня купил "восьмерочную улитку в сборе ". Я не сказал бы, что она шумно работает. Кроме звука нагнетаемого воздуха ничего не слышно .



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

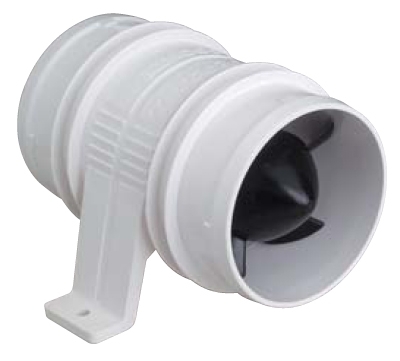

У китайцев есть такие турбины:

Но по моему оборотов дофига:
Power: 196 w (w),
Speed: 20000 (r/min)
6 m3 / minute

Сколько оборотов у мотора отопителя ваз-2108? Какова производительность?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Конечно!Но человек, как я понял, именно ЧП интересуется. А их сейчас единицы может ставят!А дату, если честно, не смотрел!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

http://www.termoportal.ru/single/21803-post442.html

http://www.termoportal.ru/single/16962-post305.html



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Добрый день всем строителям печей. Прочитав большую частину форума - решил сделать печь на отработке. Печь можно сказать уже готова - на данный момент идет наладка. Печь сделал из трубы 150, высотой приблизительно 110см. Дожигатель сделал из 47-й трубы, внутри которой полдюймовая труба, по которой поступает масло и первичный воздух (временно) в зону пиролиза. Вторичный воздух поступает через отверстия в дожигателе. Пиролизная камера состоит из тарелки (выгнутый металл 1,2мм), которая приварена к диску двумя прутиками на расстоянии 2см от диска , диск толщиной 1см приварен к нижней части дожигателя, на расстоянии 3-5мм тремя мет. прутиками . Расстояние между дожигателем и внутренней стенкой диска приблизительно 1,5см , расстояние диска от стенки печи 2-3мм. К дожигателю, после отверстий перед выходом продуктов горения, приварена обмежувальная шайба 1,5 см от стенки печи. Нагнетание воздуха происходит от вентилятора печки УАЗ сверху трубы дожигателя.
Вопрос к спецам: как лучше осуществлять подачу отработки в печь - сверху или снизу.
У моей печки на данный момент подача сверху, стоит ли мне заморачиваться и переделывать подачу снизу.?

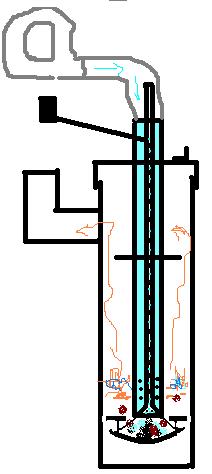

Пока что выкладываю эскиз, буду в гараже - сделаю фото и видео печи.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Доброго дня суток!Тоже собираю печурку из трубы 159 мм типа как у Вас. Пытаюсь выяснить, от чего моя улитка и в связи с этим вопросик - не такая ли Ваша улитка? Фото прилагаю. И вашу печь посмотрел бы с удовольствием! А главное, дожигатель, отверстия на сколько? Сколько их и через сколько!На своей тоже думаю верхнюю подачу масла, как у KIRILа!Там нет и намёка на коксование!
Заранее благодарю за ответ!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

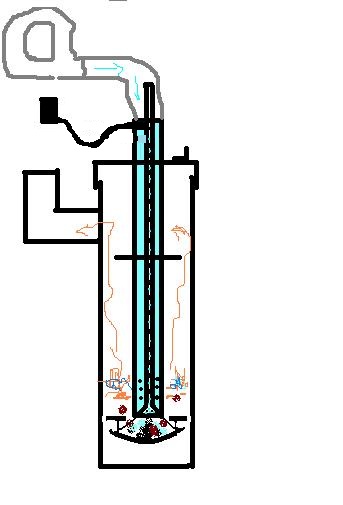

На рисунке от стакана с маслом идет прямая трубка, если так и сделано, то это неверно.
Как удобней, так и подавай.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Подскажите, а вот асинхронник на 220 откуда можно взять ? Я пробовал ставить вытяжной осевой вентилятор от вытяжки - не тянет, пришлось покупать улитку ваз. Может просто в улитке от ваза двигатель попробовать поставить от этой самой вытяжки ? Чтобы не париться с блоком питания .



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Доброго времени суток! ervin1977, да, мой вентилятор с виду очень похож на Ваш и по параметрам наверное тоже.
Буду в гараже - посмотрю, что там написано. Да и печи практически у нас одинаковы, только подача масла у меня немного по другому организована.
От Prohozii : "На рисунке от стакана с маслом идет прямая трубка, если так и сделано, то это неверно."
Догадываюсь почему:
1) Наверное, чтоб не закидало первичным воздухом назад в стакан.
2) После того, как остановится горение печи, оставшиеся пары масла не выдувало б через маслоподающую трубку и в стакан.
Короче играет роль сифона, да?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Ну свою печь я собрал практически за день, а вот настройкой занимаюсь уже целую неделю, если можно так сказать . Прихожу после работы и в гараж на несколько часиков. Сначала печь была без диска внизу и без ограншайбы вверху , это все добавилось в процессе настройки.
Отверстия в дожигателе я б лучше назвал инжектор. Сделал отверствий 5 рядов по 5 отверстий д3мм в каждом ряду.
В нижнем десять - расстояние между рядами 5см. Но после установки диска, горение стало нестабильным и пришлось заварить два верхних ряда полностью и в третьем две дырки. Первый ряд снизу, который находился в 1см от торца инжектора, тоже пришлось заварить полностью, на то место просверлены два ряда : один в 2см от торца, а второй в 3см от торца. Приблизительно (не считал) по 20 отв. д2,5мм в каждом.
Дело в том, что еще идет настройка печи, так как переделываю маслоподачу-была очень тонкая трубка , и масло шло очень помалу - приходилось доливать через смотровой глазок. Но пламя с этими переделками стало вести себя гораздо лучше и стабильней - дыма нет вообще и кокс серовато пепельного цвета, сам высыпается из тарелки.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

За прошедшую неделю изготовил еще одну печку. За основу была взята труба 219 мм, инжекторная труба 89 мм, подача масла - 15 мм труба. Чаша испарительная, высотой 3 см, диаметром 159 мм. Запускал - горит хорошо. Не устраивает пока 2 момента.
1) Дымит на средней мощности. На минималке дыма нет. Дым наблюдается из дымохода. Темно серого цвета.
2) Горение стабильное и с напором возможно только при подачи масла толщиной от чуть меньше спички. Если ставить тоненькую струйку размером с иголочку - горит не стабильно (однобоко) и тухнет.
Торцевые отверстия не делал. Отверстий насверлил диаметром 3 мм 64 штуки.
Сейчас анализируя схемы из форума понимаю, что отверстий многовато, попробую уменьшить.
И в планах попробовать поставить разделительный диск.
При запуске печи первые минуты горит с синем пламенем, далее цвет становится соломенно желтым. И синевы уже не добиться.
Скорее всего разделительный диск и нужен для отсекания лишних паров масла, и обеднения сгораемой смеси.
Мощности этой печи - многовато для гаража 6 на 4. Поэтому хочу сделать, чтобы работала с минимальным расходом хотя бы от 0.5 л/ч
Есть подозрения по дымоходу в моем гараже. Горизонтальный участок может провоцировать дым ? Первая печь моя тоже немного дымила. При установке ее в сервисе и подключении к ней прямого дымохода, горение получилось абсолютно чистым. Видно только марево горячего воздуха.
Вот видео.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Доброго времени суток Всем участникам форума.
nail02, да видимо много отверстий вы насверлили в инжекторе - попробуйте заварить несколько отверстий в верхних рядах. Так как по видео видно, что два нижних ряда горят нестабильно, видимо требуемое количество воздуха просто не доходит к нижним рядам , от того и вначале розжига, когда идет не такое интенсивное испарение, проскакивают синие языки пламени, а потом, когда хорошо прогреется - красные. При открытии смотрового глазка языки пламени вырываются наружу (видно на видео) - нужен ограничительный диск, так как газовоздушная смесь, при интенсивной работе печи, улетает в трубу, так и полностью не сгоревши - от сюда возможно и дымок. Да и горизонтальная труба уже длинная , я б так не делал, в ней может происходить конденсация и коксование.
--
Удачи в нашем нелегком деле.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Поставил дымоход 108 труба, высотой 3 метра - печь временами дымит через первичную подачу воздуха. Когда работала без дымохода, такого не было.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

А ограничительный диск стоит и какая конструкция печи?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Печь - труба 274мм. Дожигатель 114. 5 рядов по 25 отверстий ф 3мм. Через 5 см. 6 ряд через 7см, также ф 3мм.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

alexnik2003 - в388 посте Ваша печь?
