Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 5.

во вложении миниатюра



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 5.

У меня печь стоит не по уровню, горение не равномерное



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 5.

Попробуй потоки газов закрутить в нижнем уровне, тем самым их равномерно распределишь относительно дожигателя... Этого можно добиться завихрителями или сверлением отверстий для вторичного воздуха под углом...
И поровней поставить дожигатель не помешает, я так думаю...



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 5.

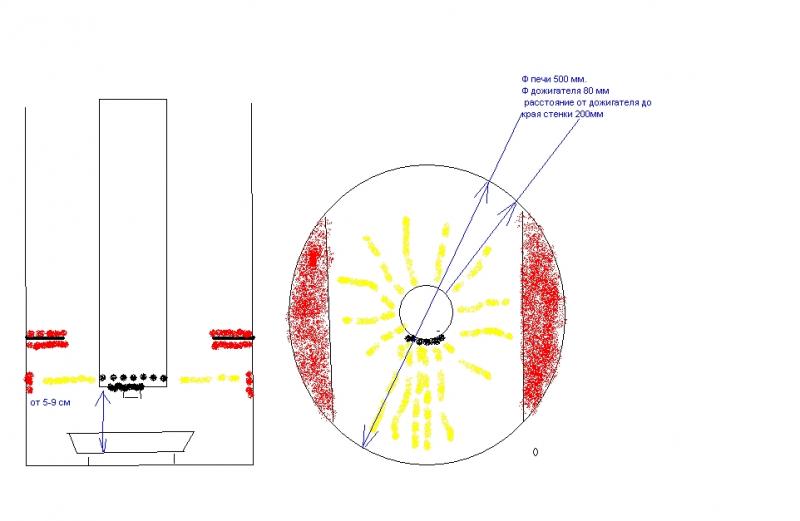

Вот только после работы белые стенки остаются только в районе нижнего ряда отверстий. Также белые полумесяцы от колосников. Ниже ряда отверстий в дожигателе и выше полумесяцев от колосников все закопченое в том числе и дожигатель. На миниатюре попытался изобразить.Красным цветом места,где после остановки печи белый налет.



Вот я думаю так и должно быть? либо недостаточная температура в камере или мешают полукольца от колосников (бывшая буржуйка на дровах)???



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 5.

Самый нижний ряд попробовать убрать тогда по окружности(40 отв) и попробовать распределить под углом как спираль?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 5.

Положи на полукольца диск с дыркой на 110 ,в плотную по наружке (выдели камеру).
Герметизируемый люк.
Если у тебя так торчит первичка, как на эскизе-не гуд(лучше в стакане,в конусе,под корень), завихрители это хорошо, (для такого объема) посмотри альбомы.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 5.

Снизу дожигателя трубу под первичку не так нарисовал,уже переварил под конус( на этой миниатюре исправил). :mdaaa:Про завихрители в каком альбоме почитать? где посмотреть?
Плохо только что печь неразборная попробую две части диска занести через лючок. Лючки плотно завинчиваются с асбестом. А отверстия на дожигателе тогда как расположить (если установлен диск) под ним и часть над ним?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 5.

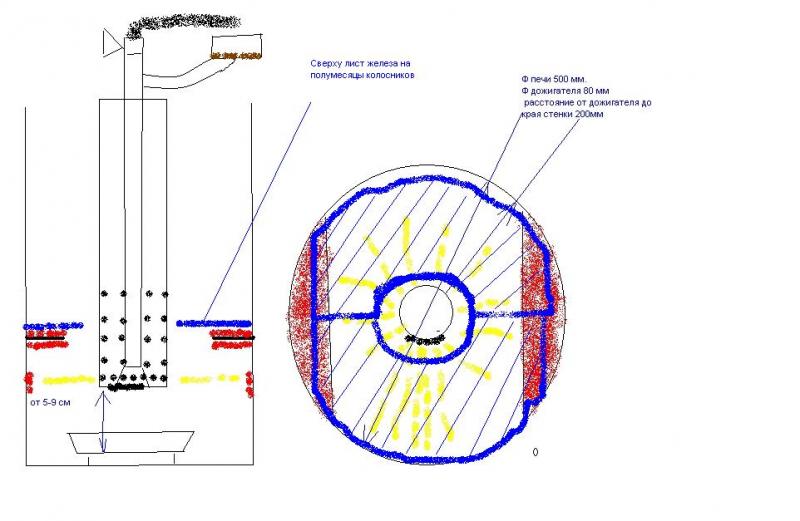

Переделал миниатюру немного



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 5.

Как нарисовал, так и попробуй
http://www.termoportal.ru/all_albums.php



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 5.

Я имел в виду так, как на рисунке. Но эффект сильней с завихрителями... я их у себя сделал так... Посмотри как у других, ссылку предоставил san.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 5.

Igor678, печь диаметром 500 миллиметров- это жестоко- стандартный газовый баллон диаметром 300мм делает в не утепленном гараже крематорий (очень жарко), как будешь постоянно пользоваться- обязательно отписывай нам о своих ощущениях...



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 5.

Так я еще к ней водяной котел хотел примастырить,батареи с насосом уже висят + вентилятор на обдув. Гараж 50 кв.м в полшлакоблока.Уже весна... думаю следующей зимой попотею



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 5.

san, а нет эскизика или фото твоего дожигателя или идейки, что то к выходному подзавелся сделать из 1/2 отводов сделать завихрители Хочу четыре шт два и чуть выше еще два.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 5.

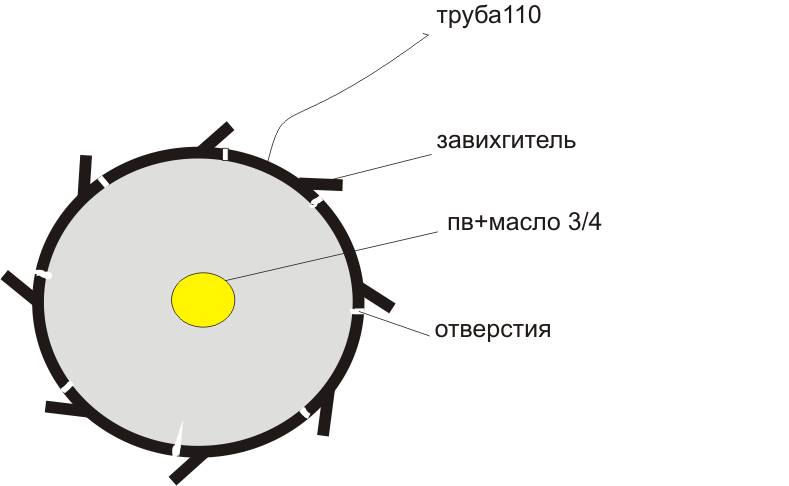

примерно так с торца



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 5.

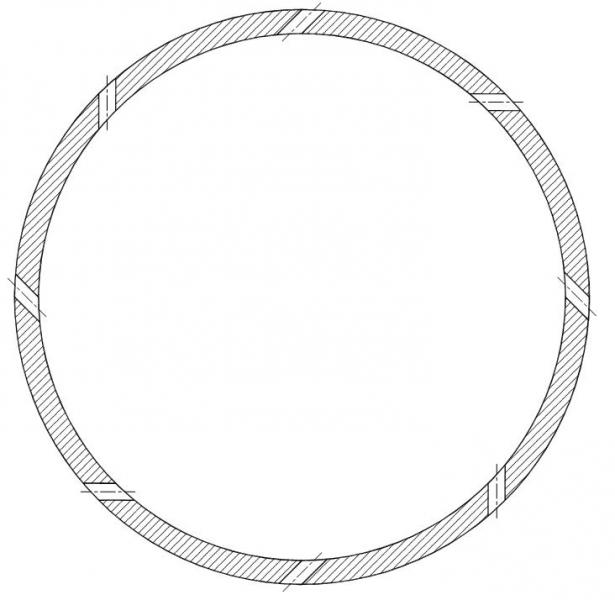

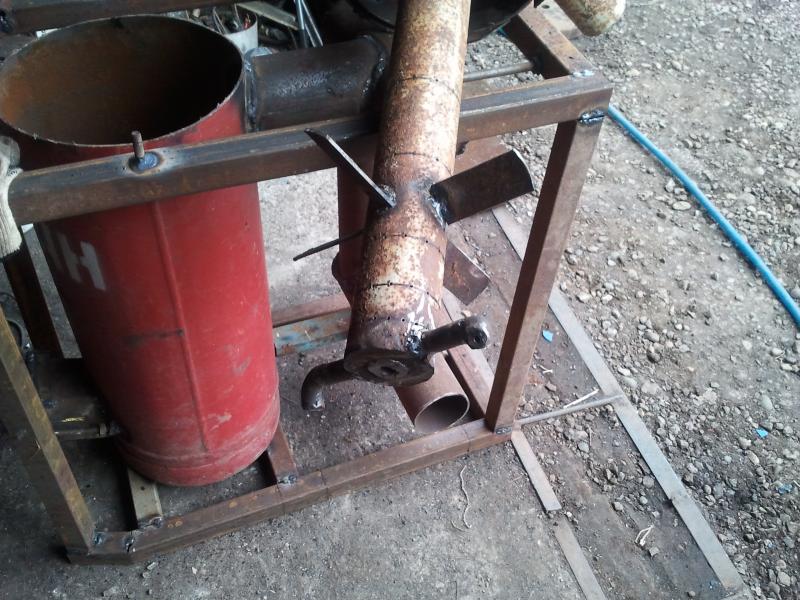

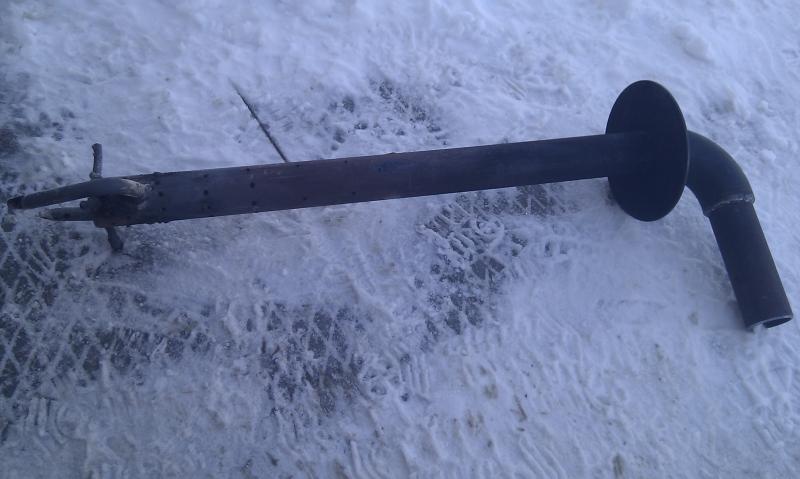

У меня так



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 5.

мое мнение - вам надо увеличить дожигатель где-то до 120-200 мм, чтобы уменьшить камеру сгорания



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 5.

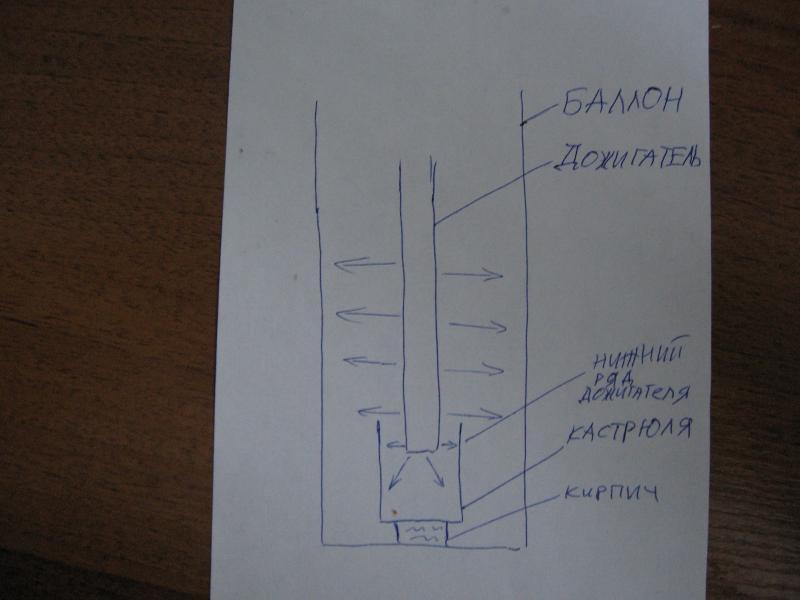

А вот это советовать не стоит .... Попробуйте сначала на себе ... Я бы посоветовал такой вариант ( провереный ) : Поставить не чашку под масло , а кастрюлю 200 мм. диаметром и высотой такой же . Это и будет испарительная камера. Дожигатель опущен ниже верхнего края кастрюли , и нижними рядами отверстий " греет " эту кастрюлю . Кастрюлю поставить на кирпич , для лучшей теплоизоляции ...



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 5.

А если на дожигатель сбоку посмотреть как их расположить? все на торце или чуть выше выше по две.
Проблема в том, что печь неразборная, сверху приварено кольцо трубы большим диаметром,в котором болты, фиксирующие трубу дожигателя. Это надо тогда завихрители разборные как то городить,чтобы трубу опустить и внутри уже на саморезы их прикрутить.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 5.

А вот лопатки реально дают лучше эффект?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 5.

Идея мне нравится. Может выше катрюли еще завихрители сделать? Хочу добиться в своей конструкции более стабильного горения и главное, чтобы черного нагара в нижней части печи не было. На данный момент белые пяточки на стенках только в районе нижнего (на торце) ряда отверстий
