Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 5.

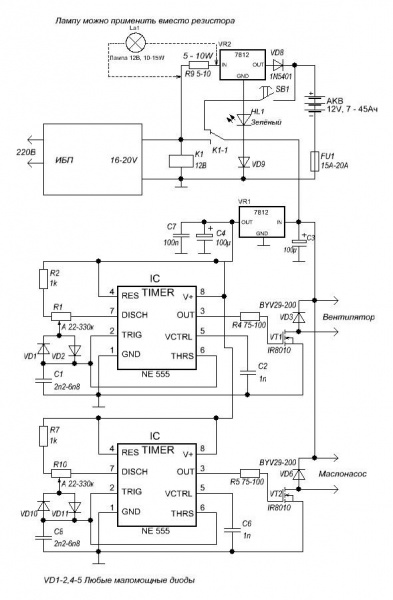

или еще проще



Re: Печь на отработанном масле для конструктивной критики

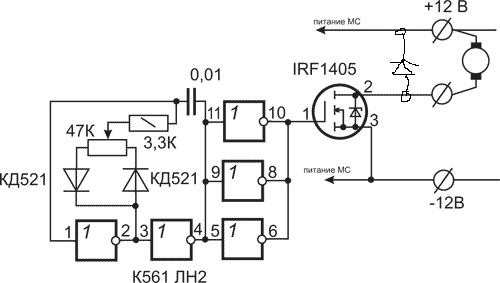

Я делаю вот по этой простенькой схеме.
Диод обязателен.



Re: Печь на отработанном масле для конструктивной критики

Забыл добавить. Для устранения свиста мотора я уменьшил емкость конденсатора до 1000пф



Re: Печь на отработанном масле для конструктивной критики

Охлаждать вообще не приходить,трогал - тепленький чуть, так что нормально. Ну а что надежность ? Это торовый транс отечественого производства, сделан крепко и надежно. Я ему больше верю чем комповскому БП или какомунибудь китайскому импульснику.



Re: Печь на отработанном масле для конструктивной критики

Спасибо очень интересно... А питание мс это как понять ? питание микросхемы ? И 6 штук там деталек это что такое ? Кажись микросхема это все пять штук вместе взятых. Если смогу найти такую в продаже то попробую вашу схему. С транзисторами конечно морока с охлаждением. А можно по инету такую микросхему заказать ? Сейчас смотрел на сайте того магазина где все покупаю, там её к сожалению нету.



Re: Печь на отработанном масле для конструктивной критики

Спасибо очень интересно... А питание мс это как понять ? питание микросхемы ? И 5 штук там деталек это что такое ?



Re: Печь на отработанном масле для конструктивной критики

4081BE этот аналог можно использовать ? как считаете ?
Классно было бы болше не заморачиваться с охлаждением транзистора...



Re: Печь на отработанном масле для конструктивной критики

8 Деталек, квадратики это микросхема, логический элемент.
Микра 14 выводня к 7 выводу минус, к 14 плюс!
Мне на 555-той больше нравитса.



Re: Печь на отработанном масле для конструктивной критики

Мс это питание микросхемы, до 15в, квадратики это и есть микросхема, цифры- номер ножки. Остальное навесные элементы. В кружочке полевой транзистор, если применить с большим током, так он практически не греется.
Недостаток этой схемы, что минус мотора не должен быть на корпусе.
В прилагаемом вордовском файле немного о работе написано, почитайте.



Re: Печь на отработанном масле для конструктивной критики

про 555 тема была я помню её там что как то с подключением непонятки были, а сейчас с 555 микрухой схема значит нормально работает?
И по деталькам, где больше здесь или в 555 ?



Re: Печь на отработанном масле для конструктивной критики

На работе у меня микр. этих вагон,вот и зацепился.А ехать за 555 на базар лень.
Чтоб не пищал мотор конденсатор надо 1000пик ставить!!!



Re: Печь на отработанном масле для конструктивной критики

Можно посчитать



Re: Печь на отработанном масле для конструктивной критики

В 555 побольше деталек будет (На одну :) ). У нас на работе как раз 555 навалом, правда советских. Кому что
На 555 проблемы ?? Только из за диода паралельно движку и не правильной частоты.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 5.

Всем привет. Вчера я познал что будет если при работе отключится подача воздуха.
Хлопает конечно, но не так как от попадания воды.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 5.

Аварийное питание надо делать для таких случаев.



Re: Печь на отработанном масле для конструктивной критики

Какую микруху найдете на той и делайте, обе схемы рабочие. Как в журнале "радио" писали: При правильном монтаже и исправных деталях схема начинает работать сразу.
Только обязательно диод в параллель мотору, иначе сразу в мусорное ведро.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 5.

Любую слабую батарею+пятиконтактное реле+блок питания/зарядное.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 5.

Да это все есть. Случайно выключил питание наддува.



Re: Печь на отработанном масле для конструктивной критики

Спасибо , все понятно. Обязательно попробую при случае. Тема электроники для меня очень интересна, когда первый раз на транзюке собрал плавную подачу - радовался как ребенок. По жизни часто появляется необходимость понимать и знать её. Когда ты семейный человек, и куча разных забот - уже нет возможности учится этому так как было бы в детстве.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 5.

доброй ночи ребята, у меня появилось идея подать масло по тонкой трубке по ближе к дожигателю,
по внутр первичной трубы подачи воздуха, по всем чертежам масло капает с 80-100 см высоты внутри
15-20 мм трубы и наверняка
тогда надо печь установит ювелирной точностью, или я что то не так понял?
