Re: Печь на отработке с двумя инжекторами - будет ли работать?

кстати горение в инже начинается в третьем отверсти снизу, в 1 и 2 ом виден пар. беда в том что все тепло летит в трубу, печь начинает грется только ближе к дымоходу.
Так как теперь задача, не в работе печи, а в эфективном отборе тепла, то хочу задать вам вопрос могу ли я сделать так и не нарушу ли я этим ее работу??



Re: Печь на отработке с двумя инжекторами - будет ли работать?

Действительно, длина инжа 35см как вы и посчитали, на нем 48 отв по 8.5 мм! Уже не помню почему отклонились от размеров на чертеже..., но теперь это все стоит так. Провинился пардон, ввел в заблуждения по чертежам и действительных размеров печи, остальное по размерам такое как на чертеже.
Стоит переделовать на 250мм и 32 отверстия размером 6мм? Что измениться в работе инжа? Или оставить его в покое, а то начнеться все по новой...



Re: Печь на отработке с двумя инжекторами - будет ли работать?

Еще раз огромное спасибо тем ребятам которые не смотря на мою не грамотность в этом деле продолжали меня ставить на путь истинный! Как говорится каждый учится на своих ошибках, и я вроде научился и начал хоть что то понимать в этом деле и доучился до следующего варианта!
Дабы не горячиться, и не спешить как в прошлый раз, для начала хочу обговорить все скользкие моменты и нужные рабочие размеры для такой ЧП.
1. Основная труба 100х100х4 L700мм
2. инж труба 60х60х4 L250мм 32 отв по 6мм (или стоит выбрать сечение побольше, дабы увеличить производительность чтоб было потеплее?? или ставить круглую трубу, если да то каким сечением?? )
3. перехед и дымоход стоит делать таким же как и основная труба 100х100?? хочу взять круглую 98 или 100 смотря какую найду, есть ли разница?)
4. каким размером делать бак и заслонку??
Вопросов много потому как Владимир 7, как то хитро высчитывает размеры изходя из сечения и площадей труб! Хочу собрать как можно больше правильной информации дабы сесть и сделать печь за один раз, а не переделывать ее по 100 раз на день...



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 5.

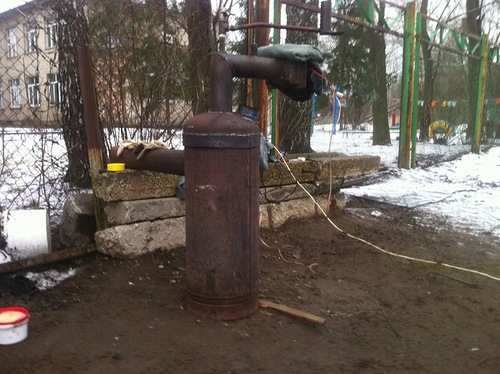

Сегодня доделал и запустил свою печку) Ура! она заработала с первого раза, но требует некоторой регулировки. Спалил 4 литра отработки - сгорает без копоти и сажи. Температуры в испарительной камере не хватает(дожигатель высоковато стоит примерно 70мм от дна тарелки) и часть отверстий надо заглушить. Расход примерно 1л в час. Конфигурация получилась такой - баллон 50л., дожигатель ф89, дырки в нем не считал, подача масла верхняя внутри дожигателя, торец маслоподающей трубки утоплен внутрь, на торце дожигателя 3 отверстия ф3мм. Тарелку делал сам из 3мм стали, высота бортика 50мм, дно усилено диском от циркулярки))) В планах поставить разделительный диск. Смотровой окошко сделал из той же ф89 трубы. Горит без дыма и запаха, на режим выходит за 5-7минут. Если маслица прилично бухнуть, то начинает не сильно коптить и внутри балоона начинается преисподняя. Работает устойчиво без срывов пламени, уровня масла во время работы в тарелке нет совсем. После 20 минут работы стенки баллона стали бледно красного цвета. Наддув - улитка 2108.



Делал по чертежу Бэндэра) Спасибо всем откликнувшимся на клич о помощи!) Дальше буду совершенствовать)



Re: Печь на отработке с двумя инжекторами - будет ли работать?

Ничего хитрого. Анализировал геометрию нормально работающих печей + некоторый опыт. Обратил внимание, что у большинства печей инжектор имеет общую площадь отверстий не превышающую 1/2 площади поперечного сечения самого инжектора, у некоторых доходит до 1/3, а далее +(-) в зависимости от остальных размеров, либо дышать раскаленным до красна металлом инжа., либо получать нормальное тепло. Выше писал про 1 инж., Sотв.=27,23 см2 а инж., составляет 36 см2 в чем и убедился на практике Zavylon. А с одним инж., теперь другая проблема хороша тяга, раз пары масла пролетают первые два ряда отверстий. Я бы сначала заткнул весь первый (нижний) ряд, а далее в шахматном порядке вверх в каждом ряде исключать отверстия. Да повелось, что якобы в круглых горит лучше. Как только Ø инжа превысит Ø (сечение) дымохода полезут неустранимые проблемы. Доводим до ума что имеем, если не хватит тепла тогда на Ø89.



Re: Печь на отработанном масле своими руками. Чертежи от Spike

Извиняюсь вопрос был к Alexander и всем участникам темы.
Материал выложенный Alexander настолько подробно описан поэтому я и подумал что он повторял ее.



Re: Печь на отработке с двумя инжекторами - будет ли работать?

Ув. Владимир 7, сечение дымохода у меня 110мм. Что можете посоветовать с размерами печи что выше на картинке, какого Ø инж. трубу в идеале нужно ставить? И рабочая ли вообще такая конструкция? отверстия я так понял под инж трубу нужно брать примерно 10% от ее Ø?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 5.

Ты не прав, мой насос 4л не выдаст, вот я писал http://www.termoportal.ru/forum35/thread845-50.html#post23098 а мотор 12v вряд ли выдаст 2600 оборотов, хотя я счас шланги поменял, вобщем хочу видео снять, но пока в гараж не попадаю. 2-3литра мне хватает на весь вечер в гараже.
Схему для прерывистой работы уже два раза делал, на москвич поставить хочу, не получается у меня с электроникой. Не работает, хоть в электрике вроде не слишком плохо разбираюсь. Уже купил готовый прерыватель, китай, для ВАЗа, кажется алтай называется, 40грн, так спалил, провода в разьемах перепутал, в ВАЗе подключение другое. СПС за совет, буду еще пытаться.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 5.

всем вечер добрый! вот читаю,думаю заняться печестроением для себя с вами всеми это не проблема.всем большое спасибо с наступившеми! честь имею!



Re: Печь на отработке с двумя инжекторами - будет ли работать?

Тогда голову не ломать, и сделать как многие другие. Инж., из 108 длина 360-400 и 48 отв., 8 рядов по 6 отв., Ø 9 мм легче потом рассверлить на Ø 10, расположить в шахматном порядке. В верхнем посте, масло должно кипеть и гореть в нижнем бачке, а догорать в инжекторе. Для такого маленького одного инжа слишком хорош дымоход, не хватает регулируемой заслонки. Мне пора на работу время 7.30 не забывайте о разнице в 4 часа. Вечером допишу.



Re: Печь на отработке с двумя инжекторами - будет ли работать?

Диаметр отверстий никак не зависит от диаметра инжектора, а зависит общая площадь этих отверстий.

Верхняя часть печи ее работу не нарушит, а вот изменение нижнего бачка наверняка повлияет на настройки печи.

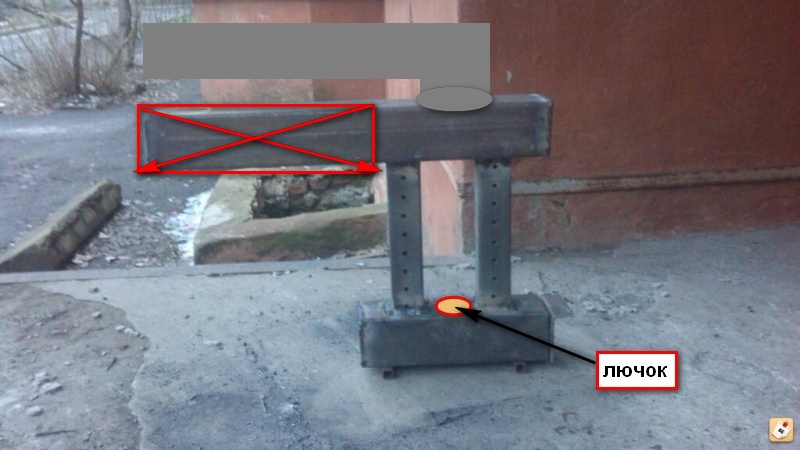

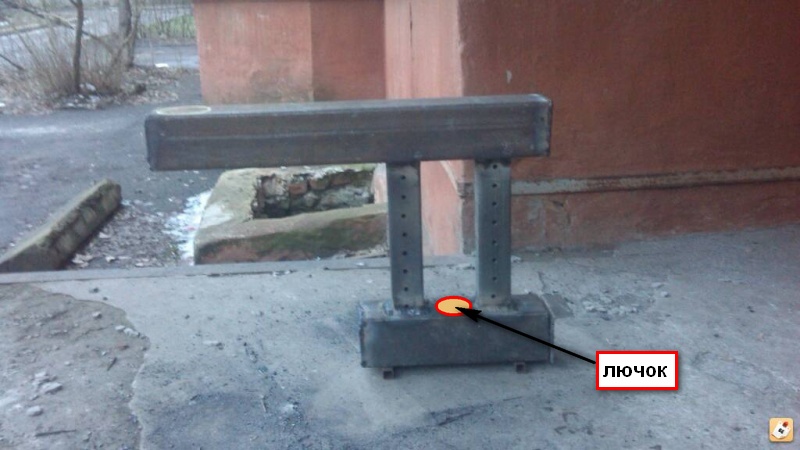

А до того как отрезать второй инжектор, вы, пробовали делать лючок посередине?



Re: Печь на отработке с двумя инжекторами - будет ли работать?

Это то, что вам было нужно.:-)



Re: Печь на отработке с двумя инжекторами - будет ли работать?

а 108 инж не слишком большой будет для моего дымохода 110? Да и основная труба то у меня всего то 100х100..., как быть с размерами бачка?



Re: Печь на отработке с двумя инжекторами - будет ли работать?

Между инжей прожигал сваркой, отверстие диаметром 3.5х4, в таком исполнении инж что ближе к дымырю все равно на себя больше тянет воздуха чем дальний. не понравилось, залатал обратно, потом на ребрах под каждым из инжей прожог отверстия, горело лучше, но коптит даже на закрытых заслонках, залатал обратно, и срезал инж что был у "пинала"
конструкцию с дымоходом не осилю, так как сварочный держу только второй день, и то дали поварить только вчера))))



Re: Печь на отработке с двумя инжекторами - будет ли работать?

Если еще не отрезали со зла 2-ой инж., тогда попробуйте следующее:
1 Вернитесь назад в пост 105-106.
2 Нижний ряд затыкаем весь (уменьшаем скорость «подхвата») слишком близко к основанию.
3 Самый верхний для начала рассверлите на Ø 10 (вместо заслонки на дымоходе, снижаем увеличенную тягу).
4 Второй сверху ряд затыкаем весь.
5 Далее вниз затыкаем 2 ряда по 2 отв. Диаметрально.
6 Лючок (гильза из трубы) должен быть не выше 15-20 мм над плоскостью, с регулируемой заслонкой.
7 Поджигаем тряпку и подносим к горловине лючка почти в плотную, огонь и копоть должно не сильно затягивать, вверх над лючком самую малость будет уходить.
8 Заливаем и поджигаем. После нагрева будет видно по работе, стоит ли еще 2 отверстия исключать или самый верхний ряд рассверливать до Ø12.
У меня еще подозрение на Ваш пенал, толщина наверное более 3 мм и основанием он лежит плотно на дне короба со стенкой 4 мм чего не должно быть (поставить хоть на 2 электрода вдоль ) и от стенок, в разы быстрее будет разогреваться.
Меня самого заело, решил повторить Вашу конструкцию с 2-я инжами., с учетом своих рекомендаций. Не поверю чтобы гармоничная конструкция плохо работала. Думаю что за 2 недели управлюсь, т.к. в распоряжении только выходные.
Удлинение дымохода на миниатюре красиво но не практично, спустя некоторое время придется чистить, вот тогда и поймем прелесть такой конструкции. Это не на вскидку, это из практики другого соседа по гаражу топящего отработкой.



Re: Печь на отработке с двумя инжекторами - будет ли работать?

Второй инж еще не отрезал))))))) Пенал у меня из того же квадрата 100х100х4, только распилян пополам и заново сварен от боковых стенок, зазор максимум по 3мм с каждой стороны.

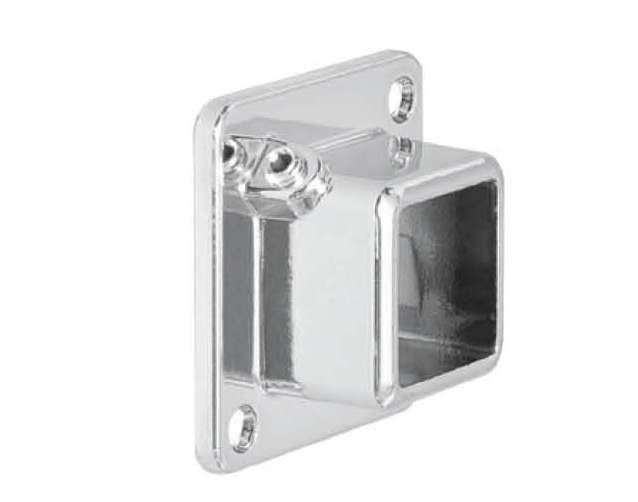

По поводу удлиненного теплообменика (красной трубы) то я хочу сделать его обслуживаемым, и приспособить на него сьемный квадратный фланец, скорее всего на две трубы. что-то типа такого только глухой.

Далее просто чистить по надобности, а можно взять такой же вланец, а потом в него на трубе еще и вентилятор ставить чтоб дул в верхнюю красную трубу, ну если тяга плохая... ну это так что первое в голову пришло.
а вот для нижнего бака я пресмотрел в гараже отчима газовый пропановый балон на 5л, так как не помню кто (простите) сказал что квадратная конструкция бака неизвестно как может повлиять на регулировку печи.., может в лучшую, а может в худшую...
что скажете по поводу фланца, или это бред и снова не париться?

Инж труба думаю будет 89 , так как 108 я в квадрат 100х100 незнаю даже как впихуйнуть)))



Re: Печь на отработке с двумя инжекторами - будет ли работать?

ребят и еще вопрос, а как правильно разрезать балон газовый 5л, чтоб осталась кромка, ну в том смысле чтоб верхнюю часть можно было использовать как крышку..?



Re: Печь на отработке с двумя инжекторами - будет ли работать?

Ответ на 108 пост. Нижний бак как и верхний может быть круглым или квадратным и даже прямоугольным кому какой нравится, не принципиально, до 300мм вполне достаточно. Инжектор врезается на пересечении диагоналей в круглых и квадратных, в прямоугольных с небольшим смещением. Высота 125-130 мм, оптимальная толщина металла 2,5-3 лучше 3мм. Инжектор 360-400 мм + 30 мм захода в верхний бак, лучше 400, 8 рядов по 6 отв. Ø10 (здесь поигрывают от Ø9 до Ø12), в шахматном порядке. Верхний бак аналогичен нижнему, инжектор вваривается со смещением, инж., входит в бак на +30 мм либо между ним и дымоходом плотно вваривается пластина, от попадания конденсата и пр., в инжектор. Верхний бак и пластина толщиной не менее 5 мм (приличная тепловая нагрузка). Ø инжектора не должен превысить Ø дымовой трубы, а лучше так 100 или 102 при трубе 108; или 102,108 при дымоходе Ø114 мм. Переход к дымоходу должен быть таким же как и сам дымоход, который должен иметь Ø108, не менее.
Если приятней квадратная труба 100х100 то тогда ставить инж., из 80х80 длиной 400 мм. А вот нижняя часть скорее всего будет состоять из 2-х квадратов 100х100 размером 200х300, если нет других материалов. При такой уменьшенной высоте бачка (сам не пробовал) обязательно подпитка, а уровень масла не превышал 1 см (безопасно). Должно быть так. Почему делают 125-130 мм, потому что кипятят по 1,5-3л. Производительность – площадь испарения при хорошей тяге. Удовольствие, когда сделал свою и она работает радуя.



Re: Печь на отработке с двумя инжекторами - будет ли работать?

Итак, из того что я понял, в последнюю мою конструкцию (с двумя верхними квадратными трубами 100х100)
в идеале инж труба Ø100(Ø отв 9мм), можно Ø89(Ø отв 8мм) длина 400мм и 3см прячем в верхнюю квадратную трубу тоесть на глазах у нас видно 37см инжа. Øинжа можно и больше т.к позволяет дымоход (он 110мм), но не понятно как по размерам впихнуть такой инж с верхним вадратом 100х100 (не влезет просто)
много думаю о нижнем бачке, и все больше нравится идея с пропановсим балоном на 5л. и материал не нужно покупать, и мороки по идее меньше.
Если все верно, прошу подтвердить.
инж ведь не обязательно делать с квадратной трубы? Я ж могу и круглую и квадратную, врезать в квадратную 100х100??



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 5.

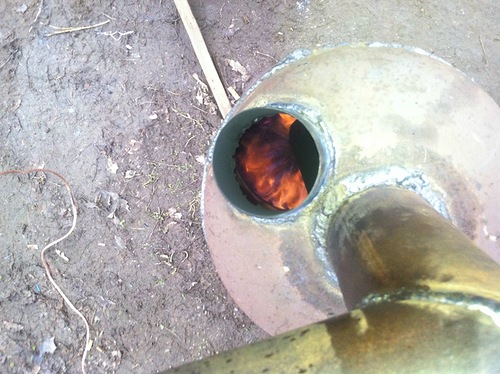

Сегодня провел эксперимент со своей свеже-сделанной печкой. В гараже валялся тормозной диск ф300мм, отрезал от него часть которой он одевается на ступицу. Положил его на чашу и попробовал разжечь печь. Предварительно заглушил саморезами отверстия в дожигателе(начал глушить сверху через одно). Через 35 минут ожидания(дальше ждать надоело, да и смысла уже не было) снял крышку дожигателя и крючком вытащил из горяжей печки диск. Поставил все обратно(не выключая наддува) и печь все таки начала выходить на режим, но как-то не уверенно. Наддув работал от 5V(вчера работала от 7V), может потому и не уверенно. Во время испытания через шланг попробовал дуть в трубу первичного воздуха и печь все же вышла на не очень стабильный, но все же рабочий режим. Попробовал не прекращать подачу первичного воздуха, но легких на долгое и стабильное нагнетание давления не хватает)))) Так вот пока слегка дул, отчетливо были видны темно-синие языки пламени с прожилками желтого...
Отсюда вопрос - первички явно не хватает да? Плюс ко всему все таки надо менять тарелку - та что есть слишком массивная получилась и не прогревается как надо... И приподнять ее попробую повыше.
В целом работает, но горят больше верхние ряды, внизу совсем все темно...
Подскажите пожалуйста по оптимизации работы агрегата, голова соображает вроде, но в конструировании подобных печек я совсем новичок)))
