Печи на отработанном масле своими руками

Re: Чертежи или схема для изготовления печи на отработанном масле.

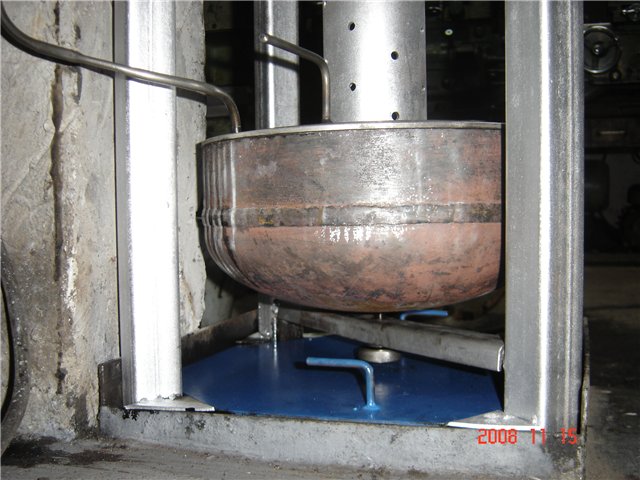

Это поможет при настройке печки.:mdaaa:



Re: Чертежи или схема для изготовления печи на отработанном масле.

Добрый день всем. Дымоход у меня 3 метра с двумя поворотами на 45 градусов прямо в окно диаметром 110 мм. При растопке дым выходит через воздушную трубу с хлопками. Во время хлопков дымит в трубу. Пробовал с заглушкой снизу и без нее. Правда труба подачи 20мм.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Remix, обмерь, пожалуйста свою конструкцию. А именно интересует: диаметр дожигателя, количество и диаметр отверстий в колене, длина несверленного участка от колена до участка с отверстиями, длина участка с отверстиями, длина глухого участка от сверлений до переходной пластины, количество и диаметр отверстий на прямом участке...
Хватит изобретать велосипед, надо повторить твой вариант, а то пока свой вариант настрою, отработки не напасусь....
Ночью часов за 6-7 около 20 литров сгорело, дым тёмный, дожигатель не красный....



Re: Чертежи или схема для изготовления печи на отработанном масле.

Поддерживаю, очень нужно, а то свет отключают, Бабингтон не работает.



Re: Чертежи или схема для изготовления печи на отработанном масле.

С таким дымоходом работать не будет, нарасти вверх метра на 2 и еще конец трубы должен быть выше крыши, чтоб не мешал боковой ветер обтекающий постройку.
Попробуй на трубу наддува положить маленький вентилятор от компьютера.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Есть универсальный вариант, как все узнать.
Нажимаешь на логин нужного участника, выбираешь- показать все сообщения и имеешь всю информацию выложенную им на форуме.

Труба 110мм(116-я труба), отвод 110мм стандартный, по отводу равномерно с боковых сторон по 7 отв. диаметром 12мм, у основания отвода одно отв. диаметром 12мм, с наружной стороны, отверстия на прямом участке в пять рядов, по восемь отверстий диаметром 12мм, в шахматном порядке, весь набор отверстий занимает 15см длины прямого участка, сразу от сварного шва, длинна прямого не сверленого участка значения не имеет, но думаю не должна быть длиннее 15-20см.
Отверстие первичного воздуха диаметром 55мм, высота горловины 30мм, заслонка притерта (к отрезку трубы приваривается мет. цилиндрик с отверстием под болт и протачивается торец трубы вместе с ним, на токарном станке, после крепления заслонки болтом с прижимной пружинкой, получается практически герметичная конструкция).
Испаритель 15х30х14см, с верхней крышкой в одном конце которой приварен дожигатель, в другом горловина первичного воздуха.
У бренирана в котором приставка работает прямая труба 5м, без гор. участков, диаметром 160мм.
Все, если не горит, смотри раздел про дымоходы.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Уважаемый и опытный remix59. Вы в этой теме спец. Прошу Вас направить меня в нужном направлении в изготовлении печи на отработанном масле, так как временем на ошибки (кроме мелких)не располагаю.Что собственно хочу: Отопить помещение (бывшая теплица, но переделанная в птичник), утепленная пенопластом, покрыта ондулином. Но вот в чем большей минус: помещение должно быть вентилируемое (постоянный приток воздуха извне, животные все же). Полагаю, печь должна пропускать поток свежего уличного воздуха (типа пушки). Но вот какое сердце для этого сделать (печь) в этом прошу Вас всех мне посоветовать конструкцией печи, обязательно закрытого типа, т.к. дыма в помещении не должно быть категорично (в прошлом году простая открытая печь на масле отравила животных, были утечки дыма при угасании ночью. Размеры помещения:8*6 и 2.2 высотой. Скорость обмена воздуха небольшая. ПОМОГИТЕ С КОНСТРУКЦИЕЙ ПЕЧИ, МОЖЕТ ЕСТЬ СХЕМАТИЧНО ПРОРИСОВАННАЯ КОНСТРУКЦИЯ ДЛЯ ДАННОЙ СИТУАЦИИ! В помещении должно быть около 30 град., при температуре на улице максимум-10 град (Крым однако). Заранее Всем благодарен!!!. Жду ответа с нетерпением!!!



Re: Чертежи или схема для изготовления печи на отработанном масле.

Отличный вариант.
Нужно посмотреть все посты этого участника.
http://www.termoportal.ru/single/6047-post547.html



Re: Чертежи или схема для изготовления печи на отработанном масле.

Сомневаюсь, что хватит ее мощности, т.к. забор воздуха с улицы, а на выходе должен быть наверно около 70-80 градусов, чтобы в помещении было под 30. Или я не прав? Тогда буду делать такую. Интересно, какая температура на выходе у этой печки? Руслан, отпишись, если есть возможность!



Re: Чертежи или схема для изготовления печи на отработанном масле.

Спасибо за комплимент.

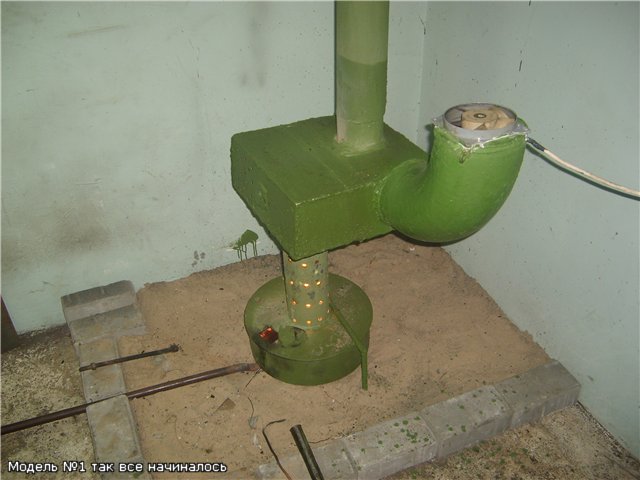

Чтобы не было дыма, крышка печки должна плотно прилегать. Я в начале на это не обратил внимание, так как вытяжка была хорошая.Оказалось, просто неделю были ветра, а потом они закончились и частенько из-под крышки дымило. Так же внутреннюю трубу по твоему совету заглушил, просверлил 3 отв Ф5мм и в центре Ф22мм для трубы подачи масла, она же первичный воздух. Еще сделал наддув сильнее, направив половину потока от вентилятора в гофру. Синего пламени так и не добился, но зато практически белое стабильное, а выхлопа вообще нет за исключением розжига. А почему у Cimona_1 не работает, вижу одну причину - только в вытяжке. Кстати наступили у нас серьезные морозы, 2дня помещение не отапливалось, температура стала как на улице, так вытяжка поменяла направление. Пока паяльной лампой в нее не залез, работать не хотела. А потом все нормально 2 часа и у меня с -30 стало +10.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Температуру специально не мерил, нет у меня такого градусника. 30-35 см раскаленной до красна трубы, обдуваемой немаломощным вентилятором, причем он не может сбить красноту, сколько может выдавать градусов? Может кто знает, самому интересно.:mdaaa::mdaaa:



Re: Чертежи или схема для изготовления печи на отработанном масле.

Руслан, я по поводу синего пламени. Оно будет только при кипении отработанного масла в чаше (но не горении), а то самое синее пламя горит в участке смешивания с вторичным воздухом. Но я думаю, что температура его не высокая в сравнении с белым.



Re: Чертежи или схема для изготовления печи на отработанном масле.

У меня и масло кипит и заглушка снизу красная . А толку нет. Кстати, чудо-печка квадратная с трубой 76 на 400 и этим дымоходом работала без проблем.



Re: Чертежи или схема для изготовления печи на отработанном масле.

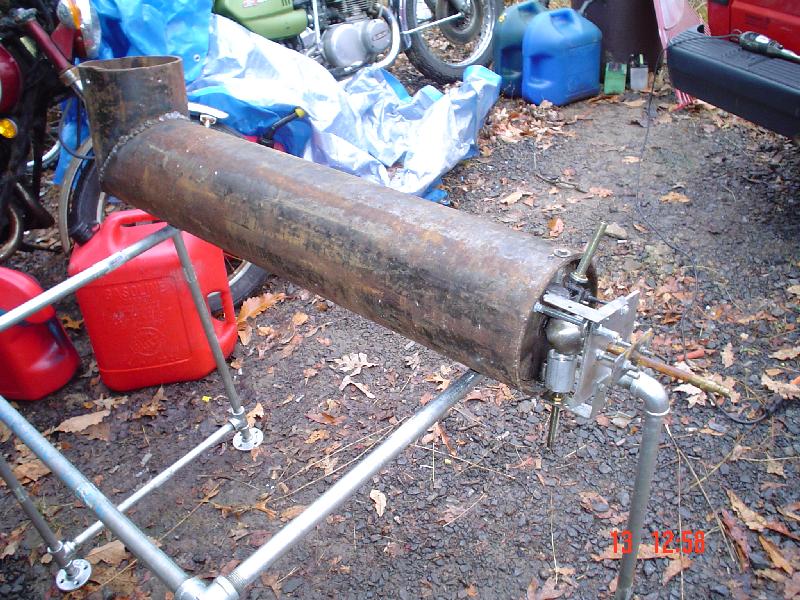

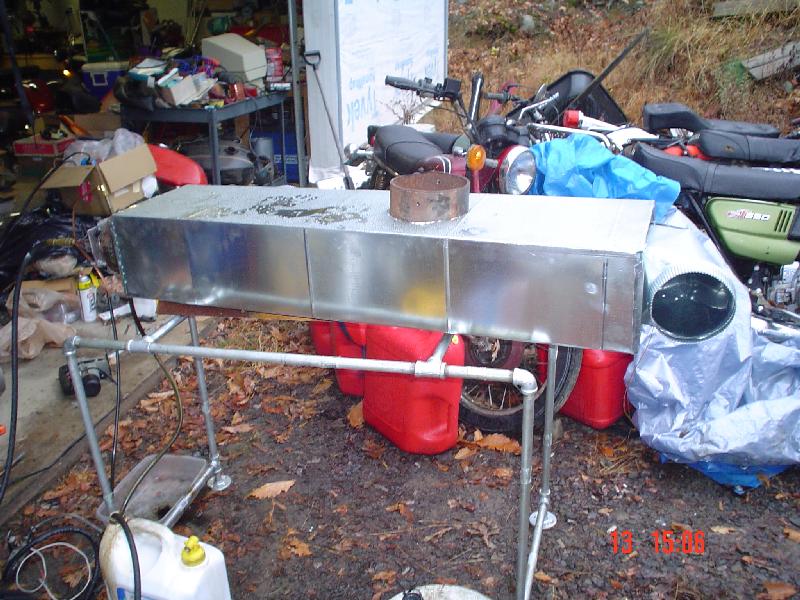

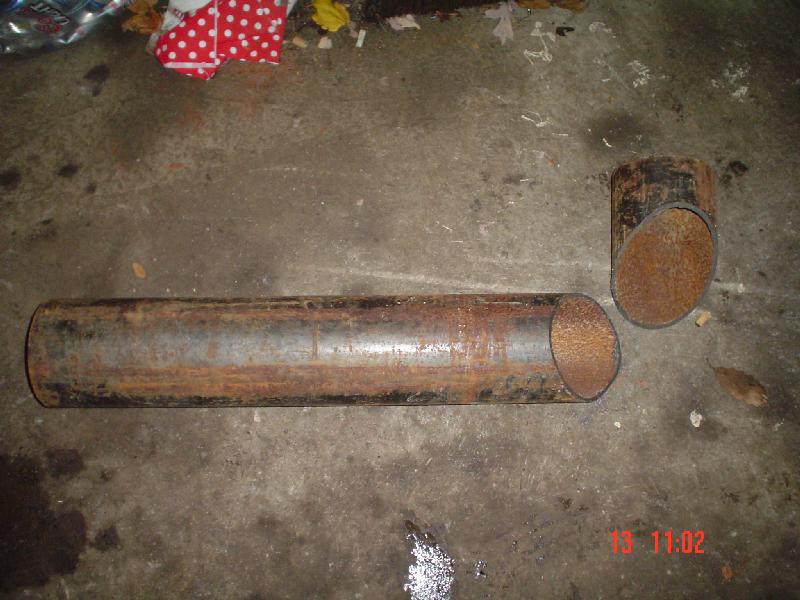

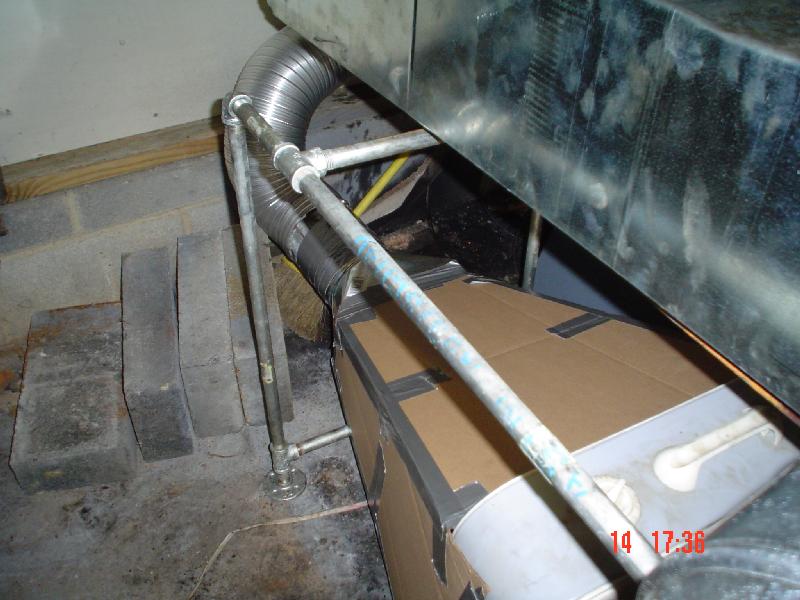

Вот у багистов на форуме видел. Может кому интересно.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Это само-собой. Я еще не решил куда поставить вентилятор и ставить ли вообще, это будет проверка боем. Может поставлю теплообменник в верхнее помешение, уже продумываю. Время не хватает, да и с материалами туго.



Re: Чертежи или схема для изготовления печи на отработанном масле.

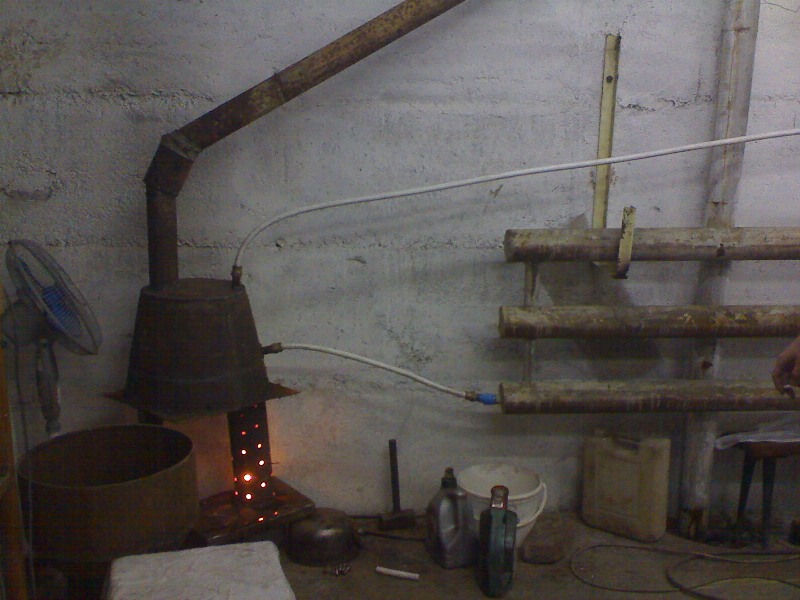

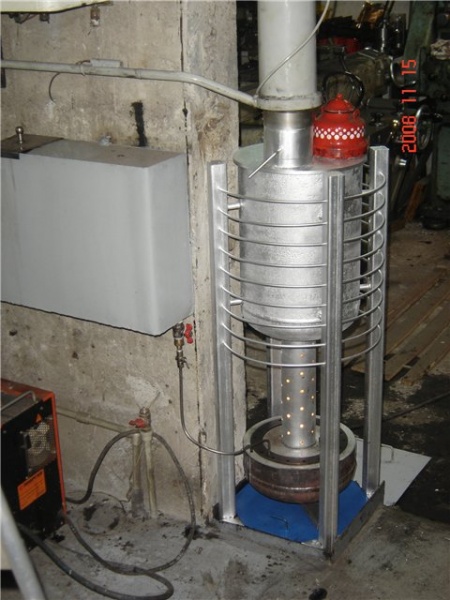

Печи из металлолома. Бюджетный вариант, но греют хорошо.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Всем привет!
Кому интересно.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Всем интересно, опиши конструкцию и эффект от ее работы.



Re: Чертежи или схема для изготовления печи на отработанном масле.

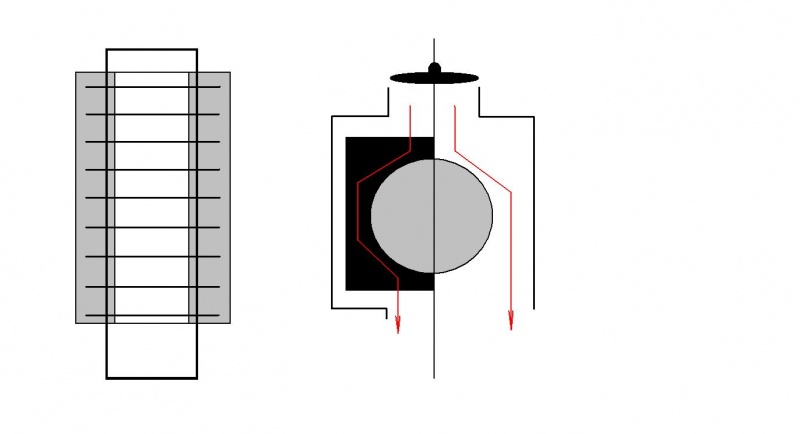

Эффективность обдува можно значительно повысить.
Самая конструктивно продуманная система обдува у двухтактных двигателей, можно подсмотреть такие элементы как ребра и форма кожуха на цилиндре, благодаря которой воздух обтекает на только половину цилиндра со стороны вентилятора, но и противоположную (на правом рисунке левая половинка).



Re: Чертежи или схема для изготовления печи на отработанном масле.

Ребят, не подскажите какую подачу топлива сделать?
Спасибо!
