Печи на отработанном масле своими руками

Re: Чертежи или схема для изготовления печи на отработанном масле.

vadim53, я подобную горелку делал. Бабингтон почти копия. Для работы нужен компрессор, масло греть до 70.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Здраствуйте, прочитал всю ветку, хочу тоже сварганить печ из газового балона.
накидал эскизик и выношу на всеобщее обозрение.
извиняюсь если что-то неучел (70 страниц текста за раз даются не очень)
есть несколько вопросов:
- при моей подачи топлива точно нужен сифон? (на картинке он есть)
-как такая задумка с дымоходом? (вроде как не создадим в печи избыток давления и она не задымит из всех щелей)
-забор воздуха будет с улицы, городить еще кожух на трубе для меня уже слишком, мысль такая: внутренюю (подающую воздух трубу) набить медной, путаной проволокой (воздух проходя через нее будет подогреваться), и вобще может вместо одной большой трубы сделать две, а то и три но меньшего диаметра, а потоки воздуха направить так, чтобы получалась максимальная торбулентность?
-растопится у меня печь без трубки первичного воздуха? (есть окно с пробкой- которое закрывать только после того как разгорится)
-трубу подающую воздух можно опустить до зазора в 30 мм с отработкой? (упрощает конструкцию завихрителей.), чистка будет производится путем снятия верхней крышки (пылесосом).
- последний вопрос много я тут глупого написал?



Re: Чертежи или схема для изготовления печи на отработанном масле.

Схема для Karozik и Bongo-2 подетально.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Да, спасибо, кожух я именно так и переделал, а вот с ребрами не думал. Из чего же их сделать?:mdaaa::mdaaa:



Re: Чертежи или схема для изготовления печи на отработанном масле.

Тоже была мысль на счёт оребрения. Его можно сделать из жестяных пластин, вырезанных по внутреннему размеру кожуха печки, с отверстием в середине под корпус печки. Надо только придумать, как проще выдержать дистанцию между пластинами.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Шпильки с резьбой. Навалом в любом строймаркете. Любая длина и диаметр. Кстати, в старых кроссовых мото еще использовалось сквозное вертикальное сверление в ребрах.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Здравствуй Вадим. Это же горелка! Маленько не в той теме разместил эти фотки. Тут печки.:-) А вообще я тоже смотрел сборку этого аппарата - автору респект. На всех этапах сборки он всё сфотографировал, заснял на видео. Мощный аппарат!!!



Re: Чертежи или схема для изготовления печи на отработанном масле.

Ребра можно делать из любых железяк, но для теплоотвода они должны быть приварены к корпусу печи.
Вот великолепный образец дизайнеровского искуства, на мой взгляд довольно эффективный.
http://www.termoportal.ru/single/5231-post377.html



Re: Чертежи или схема для изготовления печи на отработанном масле.

Здравствуйте! Мы решили этот вопрос следующим образом: первая рубашка наполнена не водой, а кварцевым песком, который принимает и аккумулирует тепло с дальнейшей передачей оного на вторую водяную рубашку. Минусы - вес.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Приветик!
Может и не в той теме. Но суть всё равно остаётся - горячим воздухом обогревать можно.
И где можно посмотреть этот мощный аппарат?



Re: Чертежи или схема для изготовления печи на отработанном масле.

Еще минус- коэффициент теплопроводности, песок 0,97 Вт/м*К, сталь 52 Вт/м*К!!!!!!
Без этой рубашки передача тепла была бы больше всего в 53,6 раза!!!!!!!
Представь сколько тепла выброшено в трубу.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Доброго времени суток. remix59, скажите, пожалуйста, если сделать трубу дымохода внутренним диаметром 90мм с принудительной подачей воздуха, будет работать и какие могут быть недостатки? И ещё вопрос - вы чего-нибудь знаете о котле аожв 116?



Re: Чертежи или схема для изготовления печи на отработанном масле.

О котле не знаю.
Такая труба у меня сейчас, морока, это первое, что я планирую поменять когда закончится отопительный сезон.
Без наддува с такой трубой не будет работать вообще, а с наддувом, приходится чистить раз в месяц.
Буду ставить минимум 140, с утеплением наружной части и пробовать настроить котел без наддува.



Re: Чертежи или схема для изготовления печи на отработанном масле.

господа, Вы меня игнорируете? Это очень некрасиво, так поступать с новичками.
remix59 будь добр, посмотри пожалуйста мой (696) пост, очень хочется начать заниматься печью, но боюсь наделать глупых ошибок, заранее спасибо.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Да нормальныая задумка,единственное что мне кажется что если чашка в которой горит масло будет не съемная будет очень не удобно ее чистить так как на ней будет твердый шлак.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Привет.
Конечно я все увидел, с мыслями собирался.
1.Дымоход.
Видел с какой скоростью вылетают искры из трубы? Так вот, для того, чтоб создать эжектор, тебе придется сильно превысить эту скорость, на выходе сопла, создающего этот эффект, расположенного в дымоходе, с помощью вентилятора это едва ли удастся, тебе придется использовать компрессор, приличной производительности.
Для таких целей нужен дымосос, например улитка, на конце дымохода большой длины, чтоб она не расплавилась.
Опят же, что делать если отключится электричество?
Просто жестяная труба 4-5 м диаметром 120-150мм, не устраивает?

2.Первичный воздух подается завихрителями, они у тебя есть, лючок не нужен.

3.Прокладка из паронита? Из меди, да, а может просто затянуть получше?

4.Использовать несколько труб, интересная идея, а струи направить по касательной к стенкам печки, с одной трубы на следующую, закрутить пламя, согреть воздух в соседней трубе, стоит попробовать.

5.Опускать на 30мм, не стоит, пусть будет 50 и три отв. диаметром 5мм, заменят завихрители.

6.Как чистить под чашкой? Шлак бывает, как асфальт, приходится отбивать.

Пока вроде все.



Re: Чертежи или схема для изготовления печи на отработанном масле.

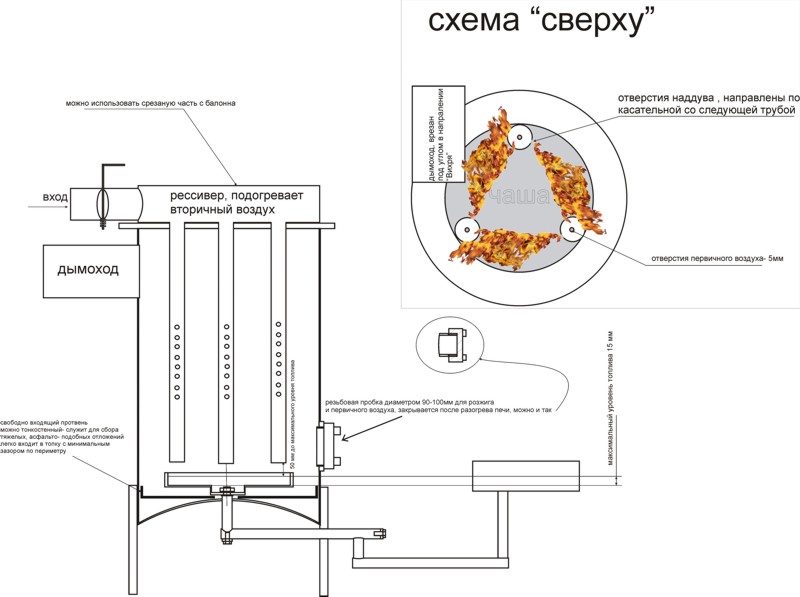

Спасибо, буду вынашивать дальше идею строительства печи, надеюсь к лету родится оптимальная конструкция, под которой можно провести жирную черту, назвав её эталонной, надеюсь на вашу поддержку (чертить могу, но в печестроении не силен).
2 RuslanV посмотри внимательно- она на гайке
2 remix59 тебе отдельный респект, и:
1. Дымоход: а если постараться максимально заузить сопло? (должно создать повышенное давление)
1.1 Труба уже стоит- 5,5 метра, асбест 100мм (в начале трубы метал 130 мм), вентилятор ставить все равно буду, но так, чтобы и без него работало (только когда нужно быстро и сильно нагреть), а ставить её на нагнетание воздуха в печь - боюсь задымит изо всех щелей, да и небезопасно (мало ли чего там с дымом из щелей подует).
2. Если лючок не делать, то розжиг будет затруднен (не достать), а пробка- самое простое (не петлей, не запоров).
3. Вот тут я не боюсь- все детство на мотоциклах откатались, под головками у которых лежал металопаронит (можно вырезать ножницами и всегда доступен).
4. Я пока только теорию прорабатываю, тебе карты в руки , а что думаешь по поводу проволоки в этих трубах (горячим воздухом лучше питать - имхо).
5. Идея хорошо сработает- когда будет три трубки и в каждой по отверстию.
6. Этот "асфальт" стекает по стенкам или выпадает мелким дождем на всю топку?

А что если еще и приемную трубу печи (дымоход) врезать в печь под углом или придумать там хитрую "лопатку" для создания вихря в печи, чтобы тягой пламя дополнительно закручивалось в печи?
ЗЫ: Мыслей много, буду по-маленьку отписывать
Еще вопросик: сегодня работал над дозирующим устройством (А-ЛЯ смывной бачок)- хочу сделать безотказную систему (работающую при очень низких температурах), каким брать диаметр подающей магистрали (холодное/густое масло течет без больших проблем)?



Re: Чертежи или схема для изготовления печи на отработанном масле.

Многоуважаемый remix59
скажи, пожалуйста, из какого металла лучше делать чашу, в которой будет гореть отработка? И какой способ подачи топлива экономичней при работе котла с твоей точки зрения? Подача через верх капельным путем или все же масло горящее в чаше?
Как ты думаешь, каким видом отопления на отработке мне лучше всего отопить свой 3-ех этажный гараж? С водой связываться не хочу - долго нагревает помещение. Все надежды на тебя и твой опыт.
Заранее спасибо.

с ув.Дмитрий



Re: Чертежи или схема для изготовления печи на отработанном масле.

Как я понимаю, подача сверху (капельная) все равно происходит на некую чашу, но лично я от неё отказываюсь по причинам: плохо контролировать уровень топлива в топке, постоянно придется подрегулировать капельницу (с прогревом масла его текучесть увеличивается)



Re: Чертежи или схема для изготовления печи на отработанном масле.

За такую шикарную подсказку, огромное спасибо! И все же Ваше мнение, нужна ли вторая, пусть даже пустотелая рубашка или нет, защитит ли она от копоти.
