Печи на отработанном масле своими руками

Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Да да. Я обязательно выложу фото просто пока не могу. Завтра постараюсь.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

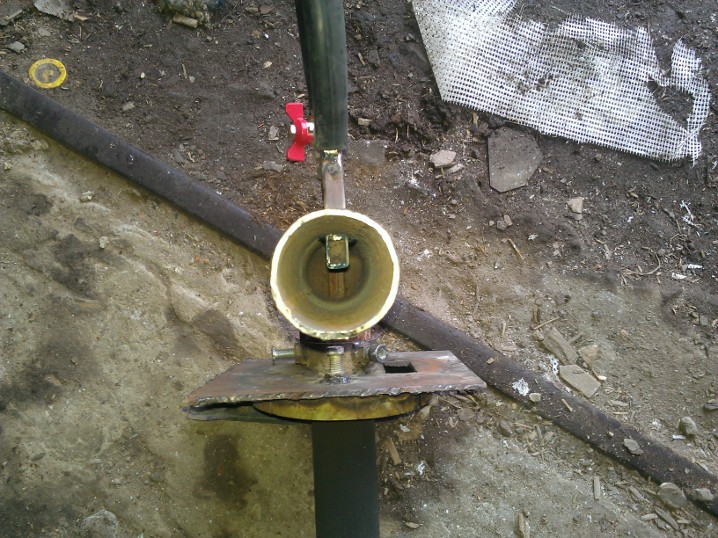

Сегодня решил изменить размер и колличество отверстий в дожигателе . Сам дожигатель сварен из труб разно диаметра. Верхняя часть труба 76 водопроводная, нижняя там где насверлены отверстия диам- 50мм так же водопроводная( стенки толстые). Внутри трубка ПВ 3/4 дюйма по ней же подается масло. Больше в торце дожигателя отверстий нет.
Сегодня заварил старые отверстия, так как даже при низких оборотах улитки от ВАЗ2108 огненные струйки сильно облизывали стенки печи( труба 159). Старых отверстий было 3 ряда.
1-й ряд 14 отв диаметр 3.5 мм от торца 10 мм
2-й ряд 6 отв диметр 3.5 мм от торца 65 мм
3-й ряд 6 отв диаметр 3.5 мм от торца 145 мм.

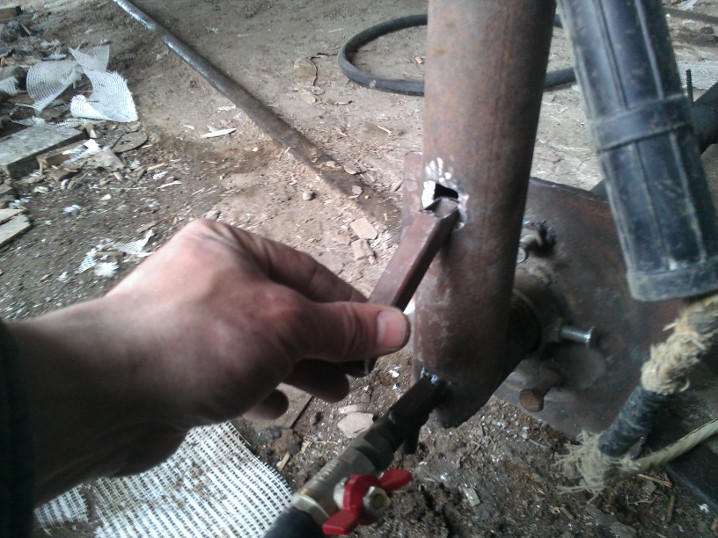

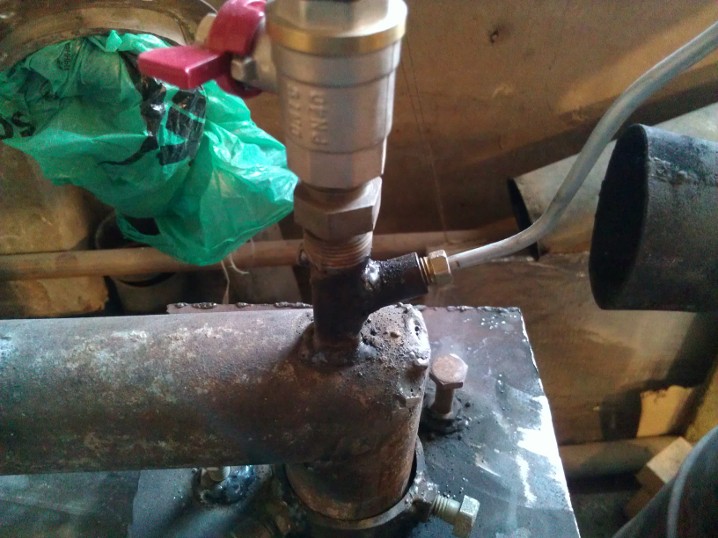

Хочу уменьшить диаметр отверстий до 2 мм. А колличество увеличить. Переварил сегодня патрубок отбора ПВ , что бы исключить явление эжекции( так по моему слово пишится).
Подача масла насосом от скутера, привод мотор-редуктор ВАЗ. Регулировка оборотов - резистор от освещения панели приборов ВАЗ 2108.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Я купил нержавейку 0,7мм и из нее согнул трубы,для дымохода, необходимого диаметра.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

У меня подобное соединение. Все ОК.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

При подключение СВОЕЙ печи к дымоходу количество отверстий пришлось уменьшить почти в двое.
НЕ смотря на то что во время испытаний горела без дымохода хорошо.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

В общем эксперименты.Печь 150,дож. 38(то есть расстояние от одного до другого 55мм.Если отверстия в дожигателе сделаны 2.5-3мм,то струя упирается в корпус и заворачивается как шляпка у гриба.Если отверстие 1.5мм,то струя в основном немного не долетает до стенки печи,а после основного языка струи,светится немного красноватый нечёткий хвостик пламени. Вот этот хвостик и долетает до корпуса.
Но все эти длины струй зависят также от давления наддува.Я думаю,что начинать подбирать диаметр отверстий нужно с малых,и постепенно по немного увеличивать их.
Ещё так же замечу из ранее прочитанного, что новичкам мешает дымоход.Это похоже от большого количества воздуха,вдуваемого в печь.То есть большое количество относительных больших отверстий.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

А как по вашему, с уменьшением диаметра отверстия, количество и расположение их надо изменять?
И как у вас они расположены на дож. 38мм, если не секрет конечно.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Заварил предыдущие 2.5. Насверлил штук 40 по 1.5мм в хаотическом порядке. Погонял печь,ещё насверлил штук 10 отверстий.Горит всё как обычно,синенькими струйками с небольшим желтоватым туманчиком напротив нижних отверстий.Расход составил до литра.То есть если подавать масла немного больше, то пламя вытягивается, и пытается улизнуть в дымоход.
Примерно я таким образом узнаю,сколько тепла вырабатывает печь.На расстоянии примерно 2 метра от печи,на дымоход капаю водичкой,и замечаю,ближе или дальше от печи вода вскипает.Если печь меньше тепла вырабатывает,то место вскипания воды приближается ближе к печи.И наоборот.Вот.

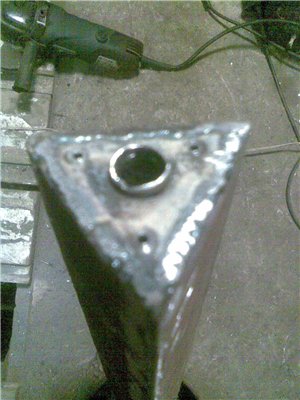

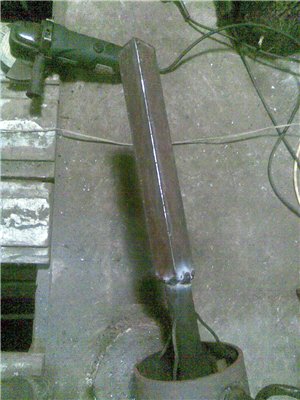

Сегодня решил видоизменить дожигатель.

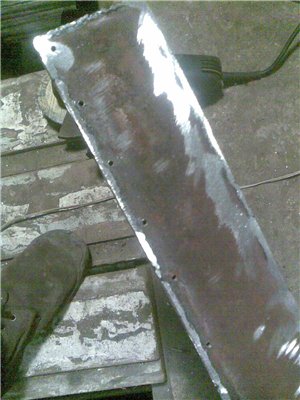

Сделав его треугольным.Что я хотел этим улучшить?Обычно,круговое вращение пламени (и лучшее перемешивание паров с воздухом) создают отверстия завихрителей.А остальные отверстия дожигателя просто упираются под прямым углом в корпус печи.В случае применения треугольного дожигателя,все отверстия способствуют вращения пламени.Погонял печь с полчаса,ещё добавил отверстий (было 3х9,а добавил ещё 3х6).Все отверстия (включая три в торце) сделаны 1.6мм.Погоняв печь ещё полчаса,рассверлил три отверстия нижних на дожигателе до 4 мм (они выполняют роль первичных завихрителей). Стало лучше.
Ещё добавлю из наблюдений.С треугольным дожигателем,звук выхлопа с дымохода на улице,стал вроде бы немножко спокойней.То есть тише.Оно ведь понятно почему.Потому,что струи не упираются тупо в корпус под прямым углом,а немного скользят.И скользят ВСЕ.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Это хорошо, когда творческая мысль не стоит на месте. Посмотрите, как у япошек сконструированы треугольные дожигатели, может это поможет в усовершенствовании.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Я в своих печках с круглым дожигателем нижние 3 ряда отверстий сверлю по углом 45 градусов, эффект закручивания устраивает.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Для этого нужно толстостенную трубу дожигатель.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

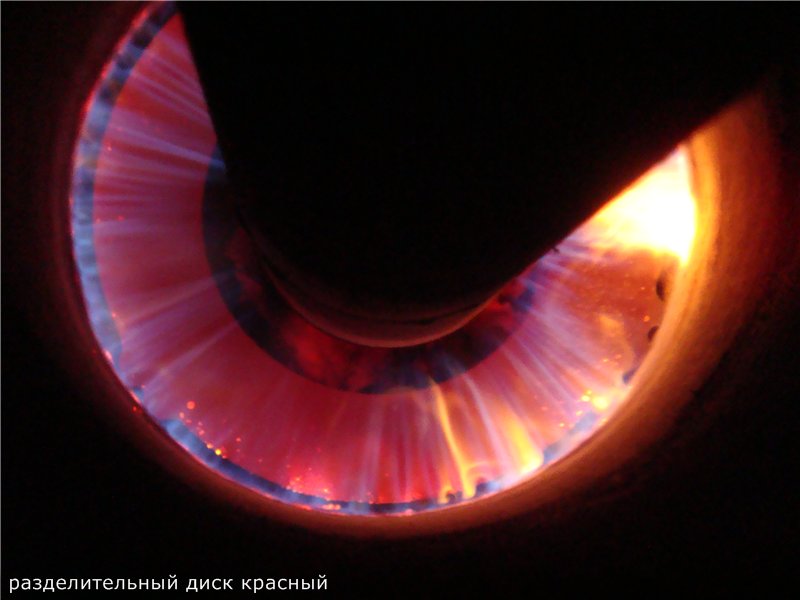

При работе видно как разогрет разделительный диск .



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Не обязательно.Когда сверлите под углом Вы сверлом больший слой металла проходите.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

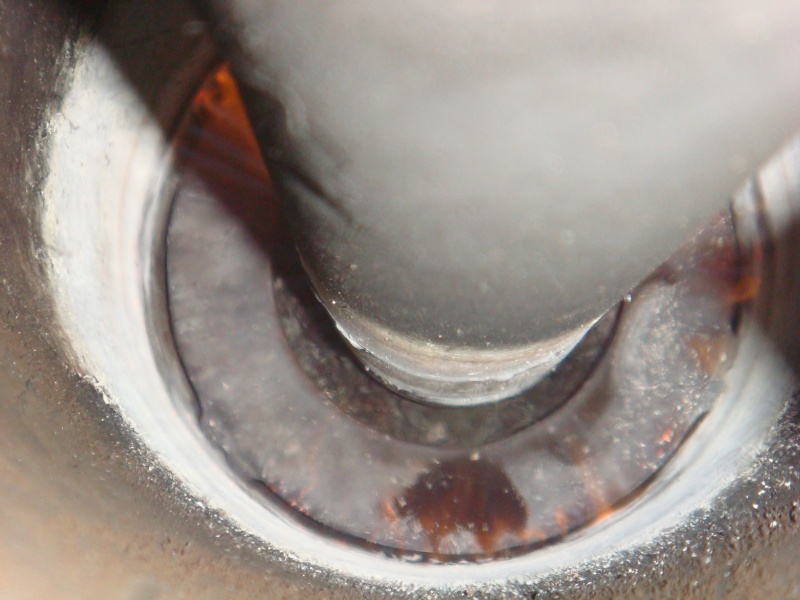

Подведу итог реконструкции печи .Расход увеличил 1.2 литра добавил 6.7 вольта и в результате получил крекинг масла и корку рассыпчатого остатка и прозрачность внутри печи. На фото видно даже что происходит под диском.Прошу помощи как избавиться от крекинга .Если поставить разделительный диск миллиметров так на 20 чтобы он так не нагревался . Может помочь ? или нет. На данный момент толщина диска 10 мм. Фотка получилась с вспышкой на фотике на рабочей печи.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

От чего вы хотите избавиться?

КРЕКИНГ- согласно яндекса-
КРЕКИНГ, -а, м. Переработка нефти и нефтепродуктов в особых установках для получения бензина и других топлив, а также сырья для химической промышленности. II прил. крекинговый, -ая, -ое.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

УВ.vitalii2202 ! При расходе 0.8 горение полностью устраивает и остаток - чуть сильнее разогрел разделительный диск получилась корка а не пепел + красивое горение внутри. Вопрос диск на 20 мм поможет. ? не устраивает остаток.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Как вы печь тушите.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

УВ!san ! Сегодня перекрыл масло не открывая первичный воздух.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Уваж. britmila, вот цитата КНВ.

"A если утеплите камеру, установите разделительный диск без зазора со стенкой котла (печи), зазор между диском и трубой зависит от разряжения (тяги) в котле (печи), выдержите размер камеры D:H=1:1, эти доработки позволят Вам поднять температуру в камере. При достижении температуры 400 градусов следует убрать первичный воздух полностью. Процесс должен протекать без доступа кислорода в камеру. Дерзайте! Удачи!"

У КНВ диск 20мм.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Скажу честно , не впечатляет ... Разогрет должен быть не диск , а ИСПАРИТЕЛЬНАЯ КАМЕРА ... Снимал я свою печку ( горит лучше ) : разделительного диска нет . первичный воздух присутствует всегда . Правда есть завихрители ... Делал свою печь по своим ноработкам . К В Н осуждал эти принципы . Сейчас он на форуме дома и дачи. Скажем честно : и сейчас есть его последователи : mos повторяют его чертежи .... На нашем форуме они тоже черпают опыт ..... И тоже понимают : альтернативное мнение тоже имеет право быть .Тем более что оно работает ....
