Re: Чертежи или схема для изготовления печи на отработанном масле.

Не проще ли приварить трубы и чем длиннее тем лучше!?



Re: Чертежи или схема для изготовления печи на отработанном масле.

Бэндэр;
Приветствую!

Сифон - обязательно, из-за разницы давлений в печи и снаружи через трубку подачи могут проходить вонючие газы в попл. камеру или подсасывается воздух в топку. Особенно это важно в случае, если закончится масло в баке и система осушится.

На чертеже у тебя пробка для прочистки горячего участка подачи топлива. А как чистить вертикальный самый горячий участок? Думаю проще подавать топливо сбоку. Без подъема вверх.

Все изогнутые части подачи топлива должны быть как можно ближе к печи. Их нужно сократить по максимуму. При пуске в 30 градусный мороз приходится ждать, пока густое топливо пройдет по системе. Если в сифоне окажется какое-то кол-во замерзшей воды, подача топлива будет очень медленной. Поэтому все эти трубы должны как можно скорее нагреться от тепла печки.

Бак с топливом у меня подвешен на высоте примерно 1,5 метра. Топливо идет по кислородному шлангу(всегда заполнен маслом) в попл. камеру. Дальше вся система выполнена из стальных труб 0,5 дюйма (разборные соединения).
В мороз работает ))
Но при выставленном уровне в попл. камере ждать когда в топку поступит масло - бесполезно :-) По этому я нажимаю на поплавок в ручную, чтобы принудительно повысить уровень, чтобы масло скорее перетекло в топку.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Liar_dima, привет,
при горизонтальном подводе топлива пропадает возможность снятия блюдца для чистки/замены, по крайней мере у меня нет соображений.
Пробку для чистки?- согласен, нарисую и снизу.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Привет.
С такой трубой можно экспериментировать.

Для эжекторного эффекта нужно не давление, а узкая, быстрая струя, из тонкого сопла, а вентилятор этого не может.

Я в двухтактниках то же не новичек, посмотри О компании - REMIX тюнинг ателье г.Пермь - прокачка стоек, ремонт амортизаторов, тюнинг амортизаторов, ремонт подвески, стойка, амортизатор, амортизаторы на иномарку, спортивные амортизаторы, изготовление амортизаторов, настройка, усилие отбоя, сжати, температура рабочая 100-150 град, на 215 град. клин, а чашка 700-800!!!!, даже для меди многовато, там 900град плавление.

Про проволоку не знаю, надо пробовать, с трубками идея интересная.

Асфальт, он и есть асфальт, твердый как камень, и шершавый как рашпиль (как мотогон-мотогону), его только зубилком, тут лючек и может пригодиться.

Раскручивать нужно в камере сгорания, а перед дымоходом специально делают приемные камеры, чтоб тормознуть, успокоить (как у паровоза, дверка на болтах спереди, видал?, заходишь туда и сажу чистишь).

Дерзай.



Re: Чертежи или схема для изготовления печи на отработанном масле.

У меня кусок трубы 130мм, донышко из листа 3мм, с начала сезона стоит.
Если непример, проблема с коксованием, нужно потоньше стенки, тогда лучше из нержавейки.
А вообше, чашка деталь расходная.
Лучший способ подачи наверное, водобачковый, если снизу и подача регулируемым маслонасосом, если верхняя(при отключении питания отключится сама.), на подкаченную емкость, самотеком и с автопоилки, нужен аварийный эл. клапан.
Экономить они не помогают, мощность, это напрямую, расход топлива.
Верхнюю регулировать можно в больших пределах.
Ставь конвектор и систему коробов с заслонками, чтоб распределять горячий воздух по этажам, если конечно это возможно.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Спасибо remix59. Я для себя сделал выводы. Много интересного узнал от вас, ещё раз за это спасибо. Сегодня займусь изготовлением котла. Фотки обязательно выложу.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Пустотелая защитит от копоти, но вода не нагреется совсем, через воздух тепло не пройдет, получится термос, а вот утеплить рубашку водяную снаружи полезно и для КПД и для безопасности.
Нужно настроить так, чтоб копоти не было, мы тут экспериментировали, не чистили 10 суток, нормально горит и греет, правда на смеси ДТ и отработки.
3-х миллиметровый слой легко почистить.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Добрый день, уважаемые!!!

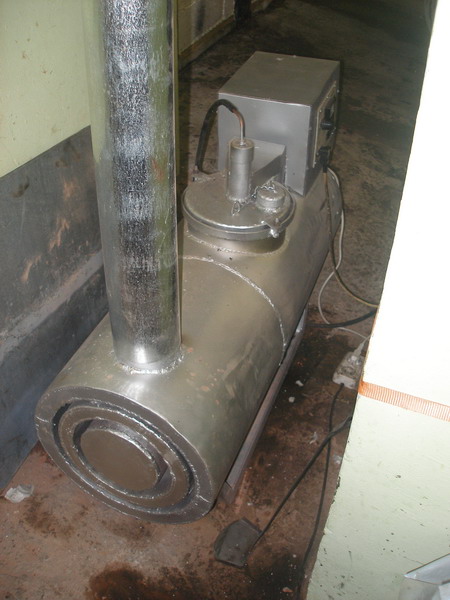

Взяв за основу конструкцию тепловой пушки, описанной тут http://www.termoportal.ru/single/5102-post358.html был изготовлен образец с более «вылизанной» компоновкой, c изменённой горелкой, регулировкой подачи масла, выносным маслонасосом, устанавливаемым на любую ёмкость, индикацией расхода масла, пультом управления с клавишами включения электромоторов.
Пушка получила имя собственное «ГРОМ-2», тк её предшественницу с установленным на неё вентилятором на 3000 об/мин по другому назвать было сложно.
Теперь подробнее:
Номинальная тепловая мощность 13-20 кВт
Номинальный расход 1,4-2 л/час

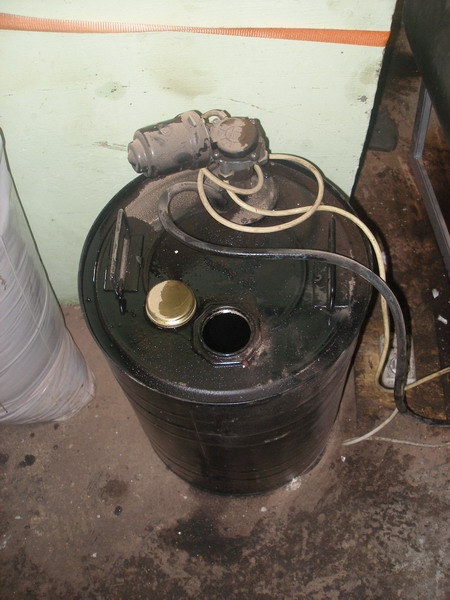

Системы подачи топлива – маслонасос с приводом от автомобильных дворников ВАЗ (установлен на бочку 50 л.)
Вентилятор наддува - от печки ВАЗ 2108 слегка придушенный резистором
Вентилятор обдува - 40 Вт 12В, 1500 об/мин диам. 350 мм (его почти не слышно)
Температура горячего воздуха на выходе при +15 в помещении - 70-140 С
В качестве индикатора установлен вольтметр до 2В параллельно двигателю маслонасоса, к которому подобрано сопротивление, при котором 1Вольт эквивалентен подаче в 1 литр/час.
Клавиши включения, вольтметр, регулятор подачи масла вынесены на панель
Блок питания, резисторы, вентилятор наддува установлены в ящике на пушке
Моторчик маслонасоса подключается проводом через разъём на панели

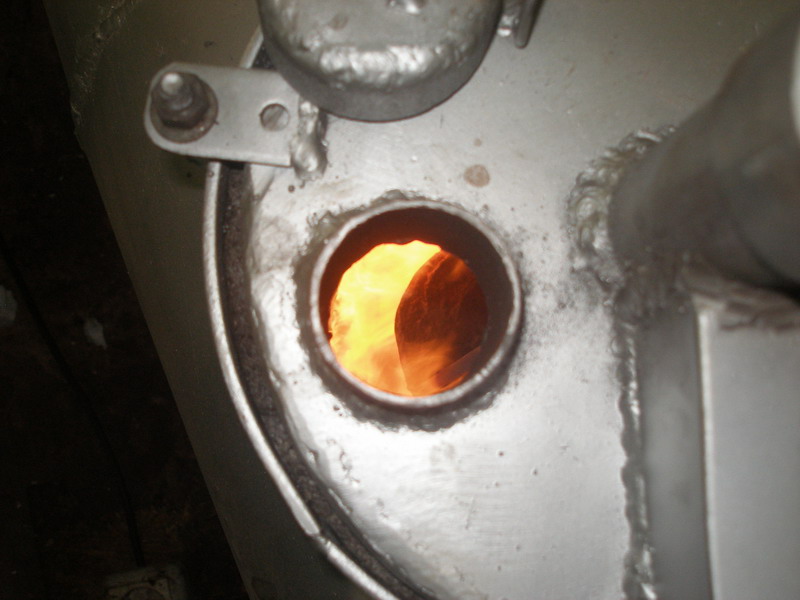

Горелка съёмная (является частью крышки), зольника нет - очистка от шлака через верхнюю крышку
Дымовые газы также делают три хода по теплообменникам от центрального к внешнему
Выходит на режим приблизительно за 3-4 минуты, после чего включается вентилятор обдува.

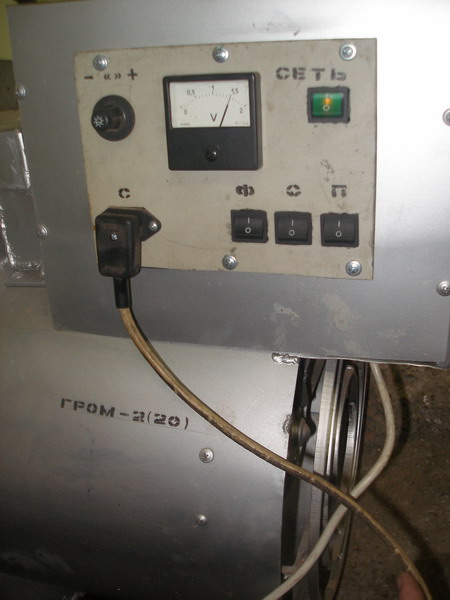

Обозначения на панели:
«-» «+» - регулятор подачи масла
«Сеть» - включение блока питания
«Ф» «С» «П» - включение/выключение форсунки, станции (маслостанции), продува
Разъём «С» - подключение маслонасоса.

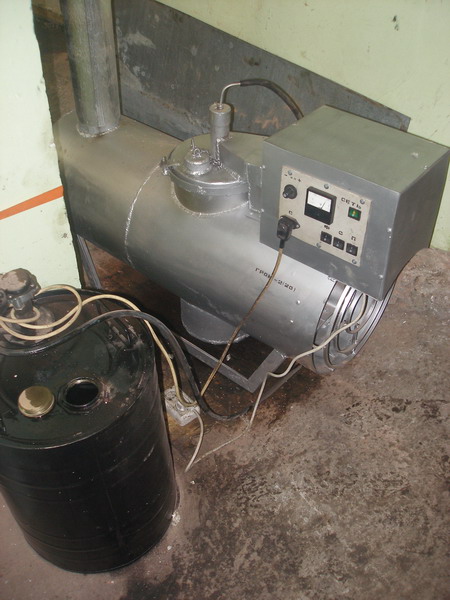

Пушку установили в автосервисе площадью 75 кв. м. (помещение не утеплено) между ворот на полевые испытания, через 2 часа работы было отключено имеющееся в сервисе отопление, слесаря начали снимать свитера.
Через недельку выясним, сколько можно эту пушку не чистить и прочие вопросы эксплуатации.

Фото прилагаю, видео – в разделе форума «видео своими руками».



Re: Чертежи или схема для изготовления печи на отработанном масле.

А можно поподробнее про конструкцию теплообменника?



Re: Чертежи или схема для изготовления печи на отработанном масле.

ДОБРЫЕ ЛЮДИ.

Скажите пожалуйста, как вы думаете, из чего лучше делать печь: из пропанового баллона или из толстостенной трубы.Печь будет с воздушной рубашкой, которую будет обдувать вентилятор. Какая толщина металла будет лучше отдавать тепло?

Заранее всем спасибо.



Re: Чертежи или схема для изготовления печи на отработанном масле.

F88888 Круто!



Re: Чертежи или схема для изготовления печи на отработанном масле.

Из тонкого будет лучше греть, а из толстого дольше служить.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Здравствуйте, уважаемые коллеги!
Год назад построил свой агрегат. Была одна проблема: печка нестабильно работала при сильном ветре. Вчера, ещё раз перечитав топик, рассверлил отверстия на 12 мм (изначально были 9 мм). Проблема закрылась! Печь стала работать мягче и как мне показалось, экономичнее! Спасибо всем, кто о своих достижениях и опытах говорит вслух!



Re: Чертежи или схема для изготовления печи на отработанном масле.

Многоуважаемый remix59,

а каком сроке службы печи примерно идет речь.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Несколько лет.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Кстати, очень часто использую растительное масло (отработка от чебуреков). Изначально спросили: - а куда можно выливать? Ха-ха! Всё в дом! Горит чище, но расходуется больше. За лето-осень планирую литров 300 запасти с одной маленькой кафешки.



Re: Чертежи или схема для изготовления печи на отработанном масле.

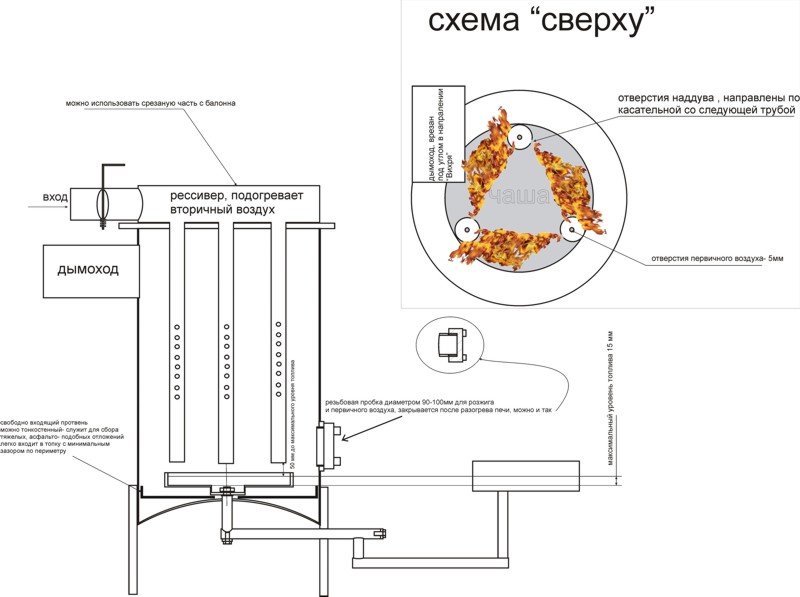

Вот свежая моя разработка,все замечания учел, выношу на суд общественности (согласование КД), надеюсь на критику.
Вот есть мысль у меня:
теорема Бэндэра
Полезная площадь сечения дымохода (его минимальный диаметр) должна быть больше, либо равна общей площади всех отверстий, нагнетающих воздух в камеру сгорания.
Пока не доказано, прошу опровергнуть.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Дымоход отводит не только воздух входящий в печь, но и продукты горения топлива, по массе это примерно 1/20 часть. То есть, на один кг. топлива, 20кг воздуха, плюс тепловое расширение продуктов горения, поскольку проходная способность дымохода измеряется в единицах объема, не могу сообразить сколько газа получится из килограмма отработки.

Еще момент пропускная способность дымохода зависит не только от его диаметра, но и от длинны, причем зависимость не простая, при неизменном диаметре, увеличение высоты с одной стороны увеличивает сопротивление потоку, с другой стороны, увеличивается и разница давления на его входе и выходе.
Получается, удлиняя дымоход мы увеличиваем силу тяги, но снижаем его пропускную способность, чтоб этого избежать нужно увеличивать и его диаметр, это без учета всяких изгибов и поворотов.
Это же касается и пропускной способности впускных труб печи.
В общем теорема не из простых.
Проще построить хороший дымоход, например подсмотреть размеры рекомендуемые спецами к их изделиям, да с запасом, прикрыть заслонку на трубе всегда можно.

Вообще проект интересный, пора прикинуть размеры.
Да, отверстия на трубах должны начинаться сразу с нижнего конца и заканчиваться половиной расстояния от чашки, до выходной трубы, при настройке будут закрываться начиная сверху, иначе воздух с верхних просто пойдет в дымоход.
Пока все.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Завтра образмерю, но есть вопросы:
-диаметры труб (предлагаю 20-35 мм)
-диаметр балона (балон мне обещали, но пока его нет- померять не могу)
-необходимая высота камеры сгорания (цыфры в ветке очень разные...)
-по дымоходу: можно так врезать в печь?, у меня чуство что чего-то не хватает..
-по креплению чаши: берем вилку от мопэда/мотоцикла, там есть гайка (такая под ключ полумесяцем- с отверстием здоровым внутри), и городим её вместо моей конструкции (если не понятно найду картинку)
-есть смелые парни, которые это выполнят в железе? (сам раньше лета не смогу)
-ну и: если получится мы назовем печь с тремя трубами "ПЕЧКОЙ БЭНДЭРА" ?



Re: Чертежи или схема для изготовления печи на отработанном масле.

Хорошее название!
