Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

http://www.termoportal.ru/album.php?albumid=222&pictureid=1813
http://www.termoportal.ru/album.php?albumid=222&pictureid=1812
http://www.termoportal.ru/album.php?albumid=139&pictureid=897
http://www.termoportal.ru/album.php?albumid=221&pictureid=1790

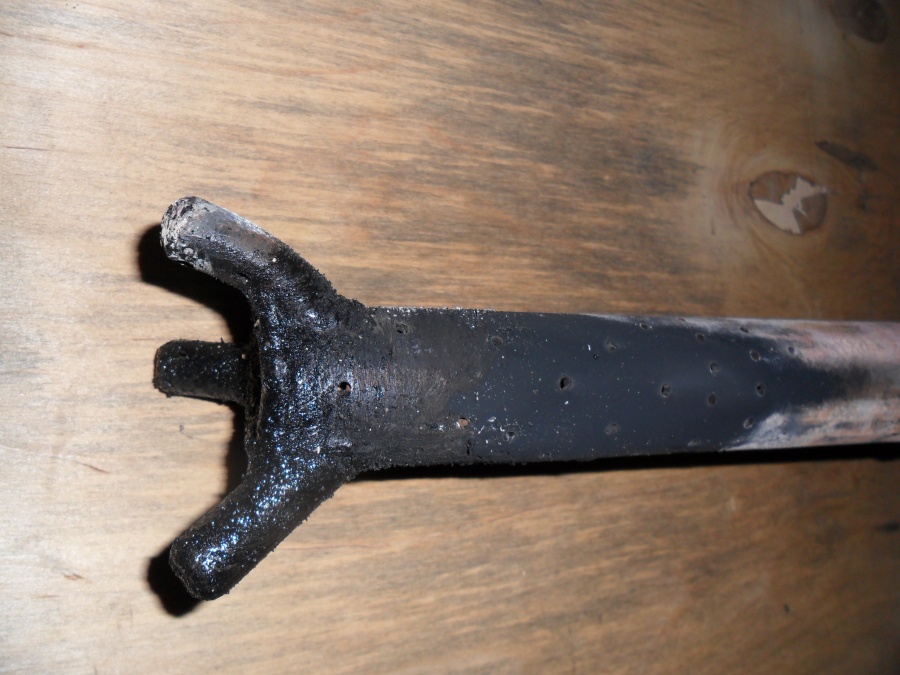

Всё делалось от фонаря. Сперва два в низу и в шахматном по 4 в ряду, 6 рядов. Потом после испытания (смотрел где сажи больше) сверлил в этих местах ещё. Потом добавил два над завихрителями. И потом два ряда (последние от низа) с расстоянием между отверстиями 10мм. Сейчас последний ряд замазан через одно и 2ой ,3ий ряды лишились по 2 отверстия. Никакой симметрии в сверловке нет.

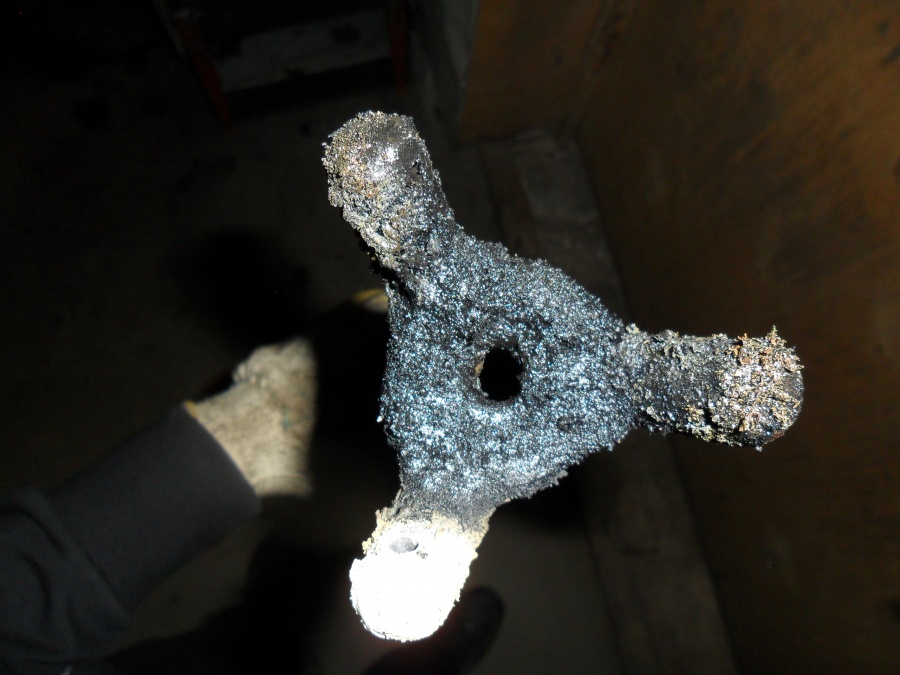

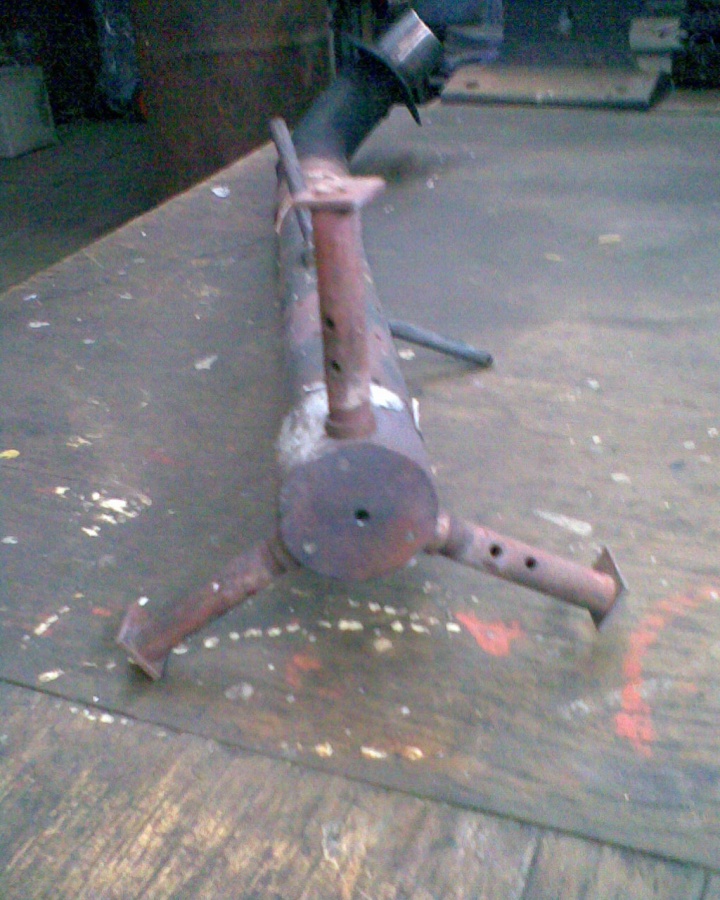

Идея применения звихрителей



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Согласен но на форуме не кто не дает рабочый чертеж, говорят я мучился и наконец собирал и ты так сделай. Если я не прав то дайте ссилку рабочего чертежа. Если я соберу и все будет работать то положу фотки и чертеж сделанный на Photoshop.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Чушь! Каждый делает из тех деталей, что у него есть или найдет, никто не делает чертежей, потому как после сборки, начинаются доделки-переделки-настройки, в итоге получается то, что устраивает хозяина (или просто лень дальше ковырятся), но это же может не нравиться другим. Совершенствовать можно до бесконечности!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Если это Чушь, то дайте ссилку <чертеж рабочего котла>



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

вы не как не поймете что универсального чертежа не существует .

но если вы думаете что для вас что-то зажимают--- вот вам описание моих дож.
1. ф50 1йряд ф1,5-30шт,через2см 2й ряд ф3 15шт 3ряд через 2см 15 шт--от дна 3см
2. муфта ф70(нар)20 прорезей по 5мм под углом от дна 8см
3. муфта ф70 отв2,5 30-30-15-15 через1см развальцовка ф6 с двух сторон.
4. ф50 отв4,5 16шт в торце 2 трубки ф10 под углом 45 гр в них отв 5мм за перед каждой трубкой 1отв ф3 от дна 11 см.
подача с боку по изолированной от жара трубке
(все под разные нагнетатели)

все дожигатели рабочие в моих условиях (верхния камера сгорания)



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

УВ.amasis15 ! Был взят рисунок и постепенно доработал дожигатель .. без доработок не получится влияние дымохода огромное :-) 7 метров дают работу улитки ваз-2108 =при пяти вольтах ..



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Я думаю вопрос не в дожигателе, потому что котел без воды горит прекрасно.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Вот доделал насос и бак http://www.termoportal.ru/forum49/thread327-12.html пост120



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

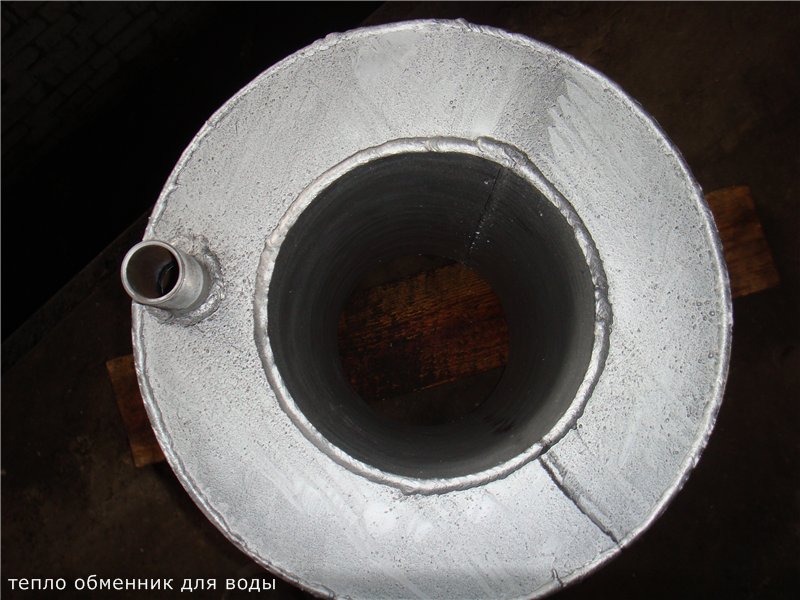

УВ.amasis15 ! Делаю из энергонезависимой печи котёл .влияние водяной рубашки не влияет на горение . печь- кислородный баллон и водяная рубашка . баллон помещается внутрь бака.. http://www.termoportal.ru/album.php?albumid=216&pictureid=1727 http://www.termoportal.ru/album.php?albumid=216&pictureid=1726 . на данный момент все силы брошены на постройку дымохода..



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Теплообмен плохой будет. Лучше уж тогда змеевик в печку изобразить, раз бак готовый, как в банных котлах.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

из бака котел сделай будет в 100 раз эффективней, почти готовый котел



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

http://www.termoportal.ru/forum67/thread934.html была прочитана данная тема.. на это стоит обратить внимание как мы охлаждаем помещение



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Скажите пожалуйста диаметр вашего дожигалетя.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

А почему бы не посмотреть альбом уваж. britmila, и не задавать лишних вопросов.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Спасибо уважаемый britmila, очень заинтересовала идея. Думаю а если сделать вход с улицы и просто на корпус печи?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

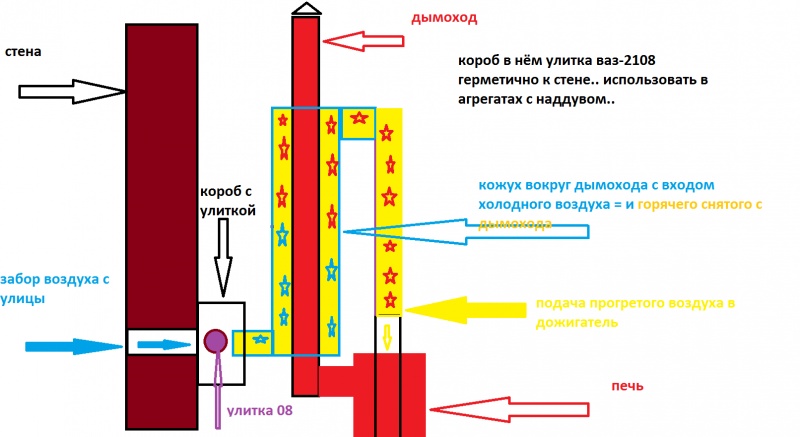

УВ.zimunja344 ! Нарисовал Вам схему забора воздуха с улицы . через стену в герметичном коробе..



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

А зимой улитка инеем не покроется? У вас такой вариант работает?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

УВ.vitalii2202 ! Эта конструкция была выложена на форуме. на авто ваз-2108 стоит под капотом практически на улице - работает



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

А разве улитка на печку стоит на улице???



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

УВ.сергей190283 ! Да на улице под дворником .. прикрытая чёрным кожухом ..
