Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Благодярю Вас britmila, почти так и хочу сделать, только схема не много наоборот т.е. холодный воздух с улицы идёт по аллюминиевой гофре из отдушины в стене, потом заходит в теплообменник на трубе - дымоходе и подогретым всасывается самой улиткой, и в дожигатель. Таким образом избежим чрезмерного охлаждения улитки и не нужного скрипа, как это бывает зимой. Боюсь не смогу сделать герметичную систему нагнетания. Как Вы думаете мысль имеет право на осуществление?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

УВ.zimunja344 ! Первое на что обратить внимание нужно на нагрев улитки если у Вас от ваз-2108 и воздух подаётся тёплый градусов до 40 то будет работать если больше температура моторчик улитки будет перегреваться .. герметичную систему нагнетания делайте от улитки к дожигателю..



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Ну нядеюсь что очень сильно воздух с улицы не сможет нагреться. Точнее расчитываю на это. У меня в альбоме есть моя первая печь, сейчас сделал из пропанового баллона. улитка не изменилась, в ближайшее время постараюсь сделать фото печи, и заготовки-наметки теплообменника(к стати он будет из первой печи, труба 160мм в ней дымовая110мм как в Вашей схеме).



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Как то сразу не подумал Согласен!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

А как тебе указать размер отверстий в дожигателе, уменьшенных керном с 3мм? Или диаметр отверстий первичного воздуха, расковырянных хвостовиком напильника, потому что сверло сломалось? Или сделай дожигатель из полуметровой дюймовой трубы и нарасти её куском от выхлопной трубы с "таврии" с двумя! изгибами и куском гофры от пылесоса, а если вдруг вздумаешь дюймовую трубу целую поставить, меняй диаметр расковырянных отверстий. Мне продолжать?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Наконец.... Вопрос решил, утеплил стекловатой, Котел работает прекрасно. Большое спасибо людям кто помог советом, Особенно F88888, mika115, Ilja, 159 viktor, nick50, bazele, britmila. Очень очень благодарен. В будушем выложу видео работы котла. Спасибо Большое



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Ув. britmila, архив разархивируйте, и откройте в Plate 'n' Sheet Version 4.
Я поставил основные размеры, по которым можно нарисовать руками, но лучше выкройку распечатать. Принтер печатает в истинных размерах, приклеиваете к заготовке и режите.



Re: Печь на отработке с двумя инжекторами - будет ли работать?

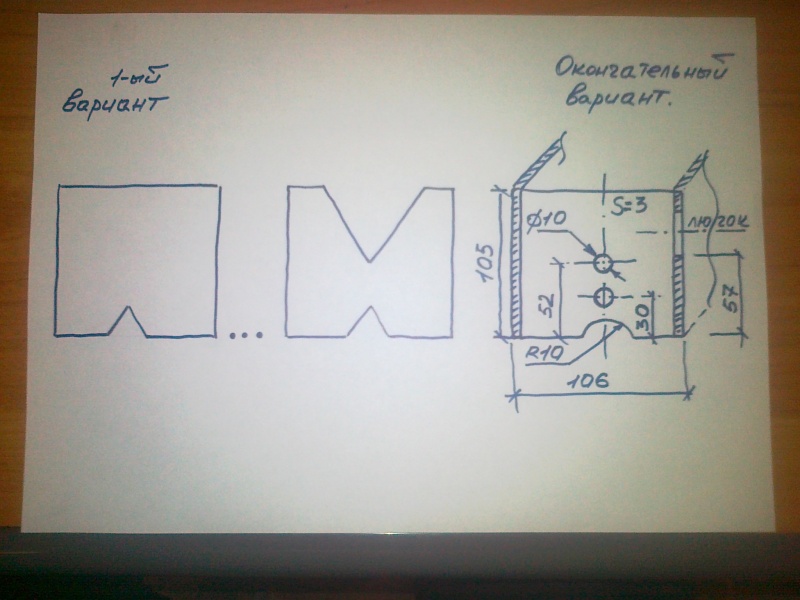

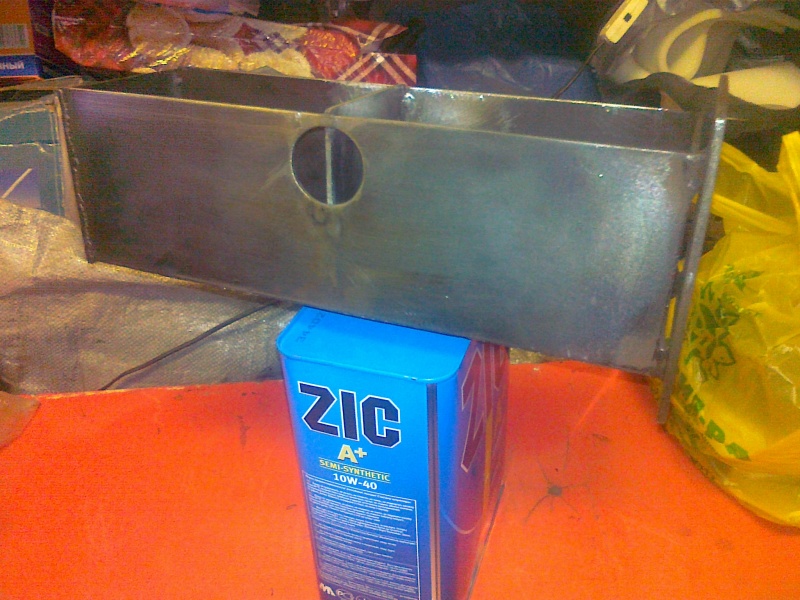

Наконец удалось победить 89 трубу. Три поворота дымовых газов и 3 тепловых упора (не считая сборника конденсата) многовато. В самом начале после сварочных работ за наждаком обнаружил пластину, повертев в руках, понял, что лопухнулся. Так как это должна была стоять перегородка и направлять газы на повороте, лишая их лобового столкновения, буква Т - четко это отображает. В этот раз ничего не оставалось как отрезать Т – образную ножку, удалить стоящий вверху тепловой упор, а заодно установить на место недостающую деталь. Квадрат к дымоходу укоротился до 250мм. Отверстия диам. 6,1 не давали положительного результата, пока не вернулся к первоначальному варианту перегородки в пенале. Вырезал остатки первой, сделал и установил новую, потом дорабатывал, окончательный вариант на рис. (устраняет колебательный процесс между инжами). Вся суть печки в этих двух перегородках. 1л – время сгорания 1ч.7мин. Следом залит 2-ой литр отработки, время сгорания ровно 50 мин., чистая десятка. Фырчит даже слишком, как и желал Zavylon. Время указано с учетом зажигания спички и до полного прекращения горения. Теперь с уверенностью могу опровергнуть мнение, прозвучавшее на форуме - круглое да, квадратное – никогда; и второе – на 89 трубе не более 8,5 кВт. Все это время фиксировано каждый раз заливался строго 1л масла, положение заслонки 10мм, снятие температур по 9 контрольным точкам пирометром. Иначе как понять правильное направление. При 10мм заслонки лючка температура дымовой трубы под крышей 125 град., при открытии на 15мм по времени 12мин. – 145 град. Возврат на 10мм и окончание горения, 50 мин. При всех режимах от начала и до конца полностью бездымное сгорание. А что радует, так это сухой черный, рассыпчатый остаток, и ни каких смолистых или асфальтных отложений. Высота дымохода 4,8м. В следующий выходной сброшу наставку дымохода и дам максималку.
Выражаю благодарность mika115 за моральную поддержку.



Re: Печь на отработке с двумя инжекторами - будет ли работать?

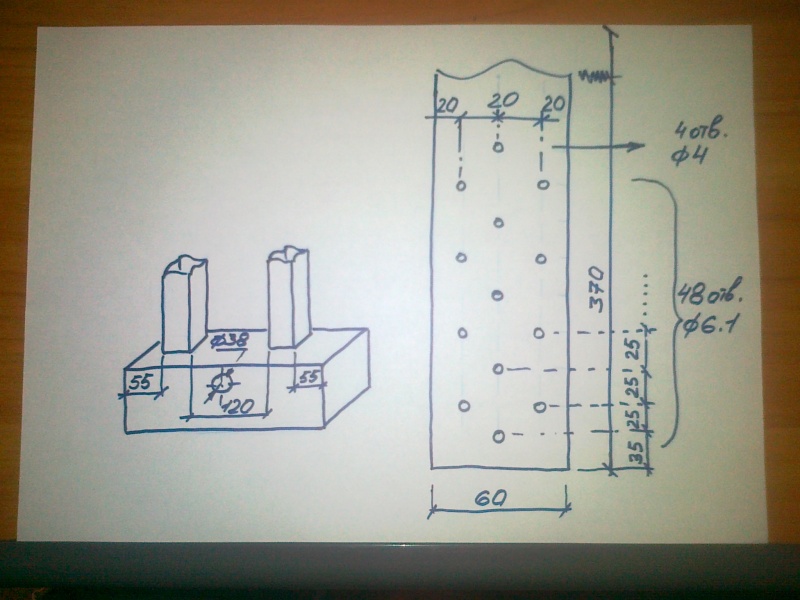

При желании повторить уменьшил бы диам., отверстий до 5,5 увеличив количество, немного шумновато работает, последний ряд оставить. Диапазон проверок составил от 13,43 см2 до 15,73 см2, общее сечение отверстий одного инжа. Рабочий пик составляет от 13,92 и до 14,42. Выше написанное получено при 14,42. Пересчитать не сложно. Отверстия диам. 10 на перегородке в пенале уменьшить до 8 – 9 мм, меняют тональность (это как легкое еле слышное подтраивание из выхлопной трубы авто, но равномерное). Почему боковое расположение лючка – более длинный путь первичного воздуха, и следовательно больше захват паров масла. Доведу до логического конца эту печь и возьмусь за печь закрытого типа, все материалы есть, да и руки «чешутся» - скорее бы начать, есть интересные задумки. Всем удачи.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

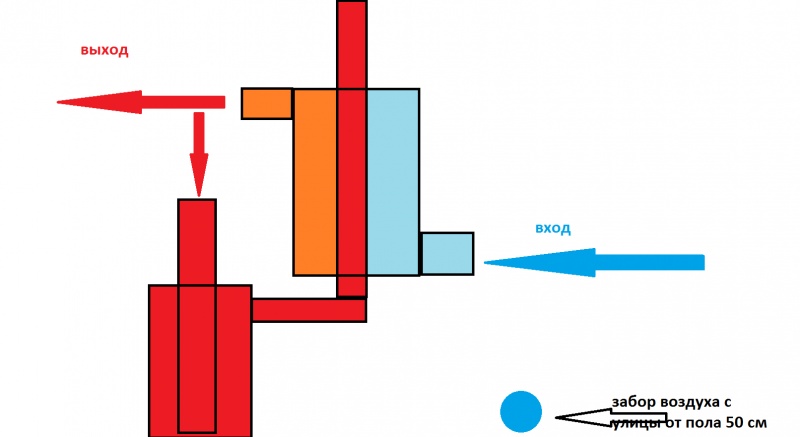

Доброго времени суток уважаемый britmia сегодня собрал теплообменник с улиткой по Вашей схеме. Старался сделать сиситему максимально герметичной, вроде получилось. При первом пуске с данной системой подачи, печь проработала около часа. В условиях лета труба от конвертора нагрелась около 70 градусов, ощутимо улучшилось горение печи. Плюс ко всему снижение шума от улитки в разы, очень доволен. Благодарю за совет если хотите сделаю фото. Будем ждать холодов чтобы опробывать агрегат. Спасибо.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

УВ.zimunja344 ! По возможности загрузите пожалуйста в альбом . Легче всем будет найти ..Удачи !!!



Re: Печь на отработке с двумя инжекторами - будет ли работать?

Вообще то , что касается диаметра отверстий в дожигательной трубе , то их следует уменьшать - так говорит практика ( сам пробовал ...) . Причем , чем меньше диаметр , тем лучше , но с одновременным увеличением количества отверстий . Где-то видел на пендосском сайте фотку такой трубы - там как дуршлаг : много мелких отверстий . То-же работа на самотяге , и горит прекрасно .... Но не забываем , о общей площади отверстий ....



Re: Печь на отработке с двумя инжекторами - будет ли работать?

Полностью согласен. Когда были отверстия диам. 4 - 4,5 довольно мягко работала, начитался других веток форума. Но с поиском решений по настройке уже стала накапливаться злость, плохой помощник, и минуя диам. 5 - 5,5 шагнул на 6. А вся собака была зарыта в нижней перегородке, которую благополучно преодолел. Ранее были попытки победить 89 трубу, не получилось, зато теперь не проблема. Печка работает отменно. Вот еще один ньюанс,- перегородка в пенале по высоте в верхней точке с зазором в 1мм. Так что к конструкциям ЧП добавилась еще одна ее разновидность.



Re: Печь на отработке с двумя инжекторами - будет ли работать?

Думаю 1 мм. в верхней перегородке забьется быстро ... опровергните ...: если не так ... blum2:



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Договорились, завтра постараюсь сделать фото всей системы. Надеюсь Вам понравится.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Как и обещал, изображения в альбоме. Жду Вашего мнения.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Пожелание добавил Вам в альбом .



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Посмотрел ваш альбом, идея хорошая, но хотел спросить, не влияет ли такой длинный путь от улитки до печи с множеством поворотов на давление в дожигателе. Ещё вопрос: для чего сделана петля на первичный воздух? Я например старался сделать минимальную длину всех воздушных шлангов и гофр.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Всем здрасте; кто так делал, зарастает ли сажей ваш аналогичный теплообменник-нагреватель воздуха с улицы?
а по прямому назначению эффект заметен?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

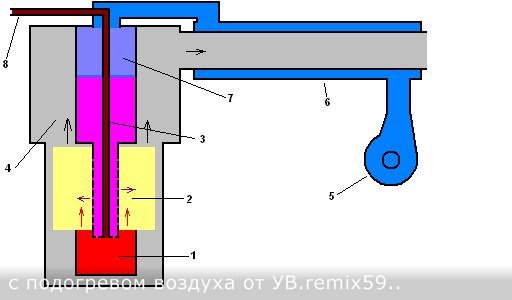

В постах от УВ.remix59. рекомендует подавать в печь подогретый воздух от дымохода. С сажей проблем не было точнее не обсуждалось на форуме ..
