Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

скажите пожалуйста, размеры котла 20 кВ,



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

однозначного ответа вам не кто не даст один и тотже котел можно настроить по разному.
выберите трубу 159/200 а там уже в процессе настройки начнёт понимать что к чему и форум почитайте.

вопросы по катлам -в котлах
по печям-в печях
итд.



Re: Прошу помощи по сборке печи или котла на отработке

Нужен котел киловатт на 5-6 хочу попробовать из трубы 86 камеру сгорания, подачу воздуха с какой трубы делать , кто может из бывалых подскажет? Или с такими маленькими размерами не стоит эксперементировать?



Re: Прошу помощи по сборке печи или котла на отработке

думаю слишком мала. Попробуй хотя бы 159



Re: Прошу помощи по сборке печи или котла на отработке

Вообще-то котел такой мощности сложно сделать сразу . Попробуйте сначала сделать печь такой мощности , если понравится - оденьте ее рубашкой с теплоносителем , вот котел и получится .



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Всем привет. Скоро зима, по сему решил готовить сани. Итак несколько вопросов. Кто нибудь делал топку печи из нержавейки тонкостенной?
П.с. пока писал вопрос, сам себе на него ответил.:-)



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Чашка из 1мм нержавейки сгорела у меня за месяц.



Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Возможно у Вас тарелка была китайская . Желательно приобрести сделанную в СССР в те времена нержавейка была качественная .



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Согласен britmila! Я нашел стол из нержавейки, произведен в России в 2012г., толщина нержавейки 1мм, распилил и сделал чашу. Прослужила 2 зимы и не намека на прогорание.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Ув. britmila! Стол был распилен на водяной бак, а из остатков была изготовлена чаша



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Нет Уважаемый . Тарелка была совдэповская,ей лет сорок отроду.Китайскую я вообще не считаю за нержавейку.Её за одну топку так исколбасит , что и не узнать будет.Нержавейку надо жаропрочную, а не пищевую.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Была такая задумка: http://www.termoportal.ru/single/30542-post190.html

Больная голова рукам покая не дает и..

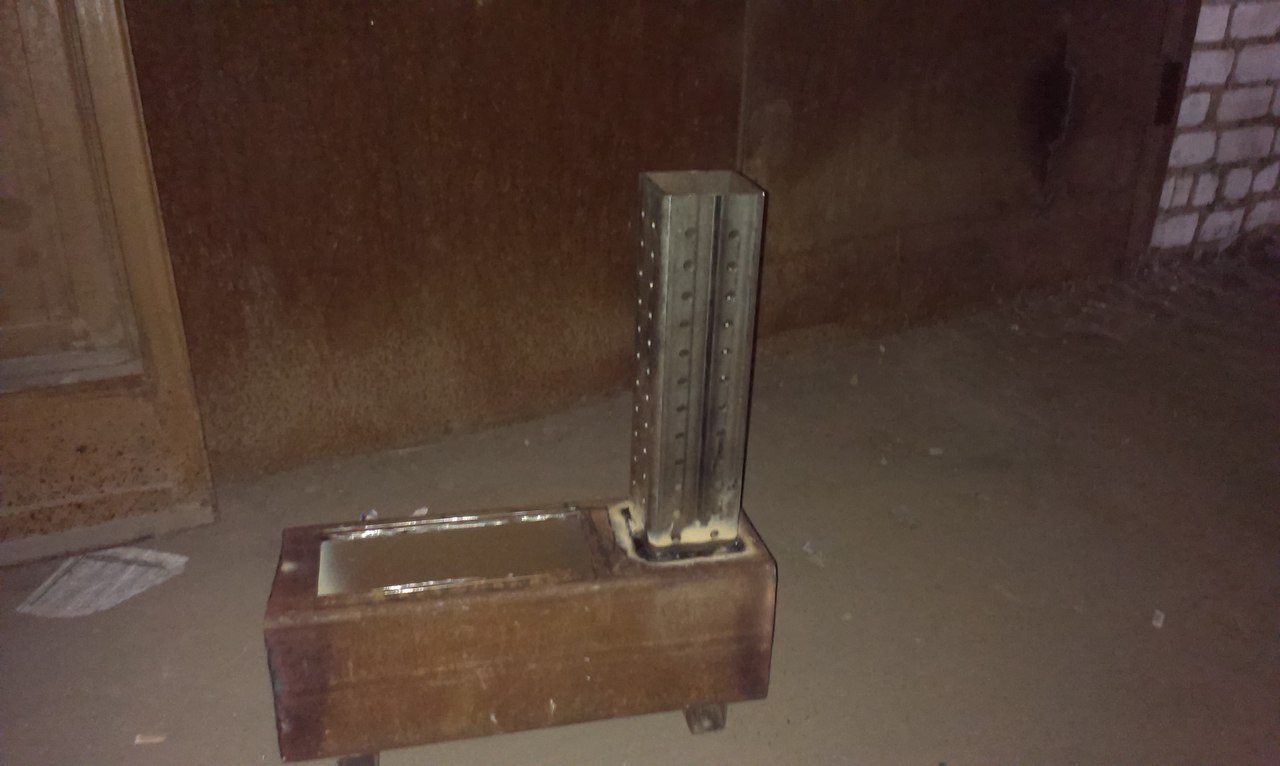

1. Была изготовлена топливная емкость:

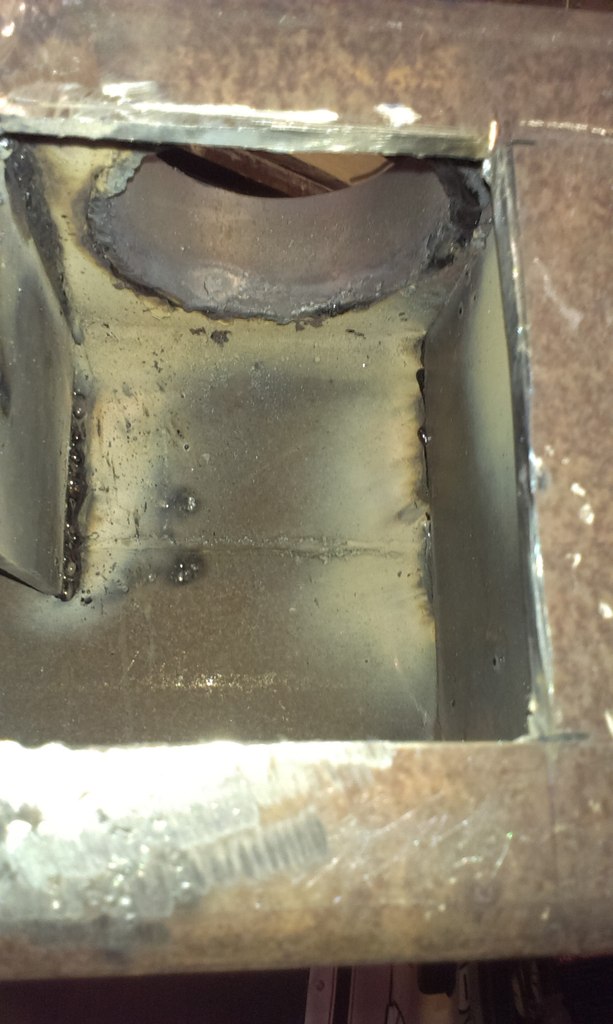

Было предусмотрено ревизионное отверстие. Изначально планировалась крышка на болтах. Позже от этой идеи я отказался в пользу салазок.

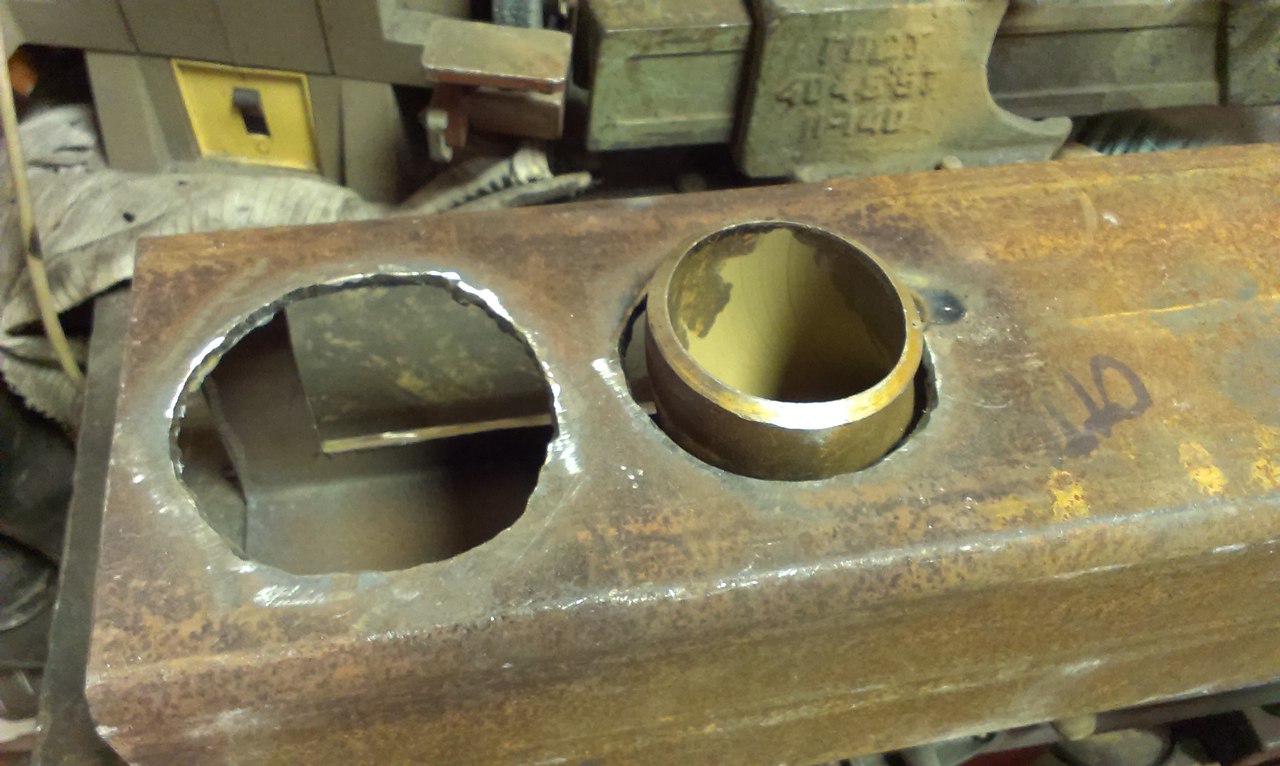

2. Теплообменник:

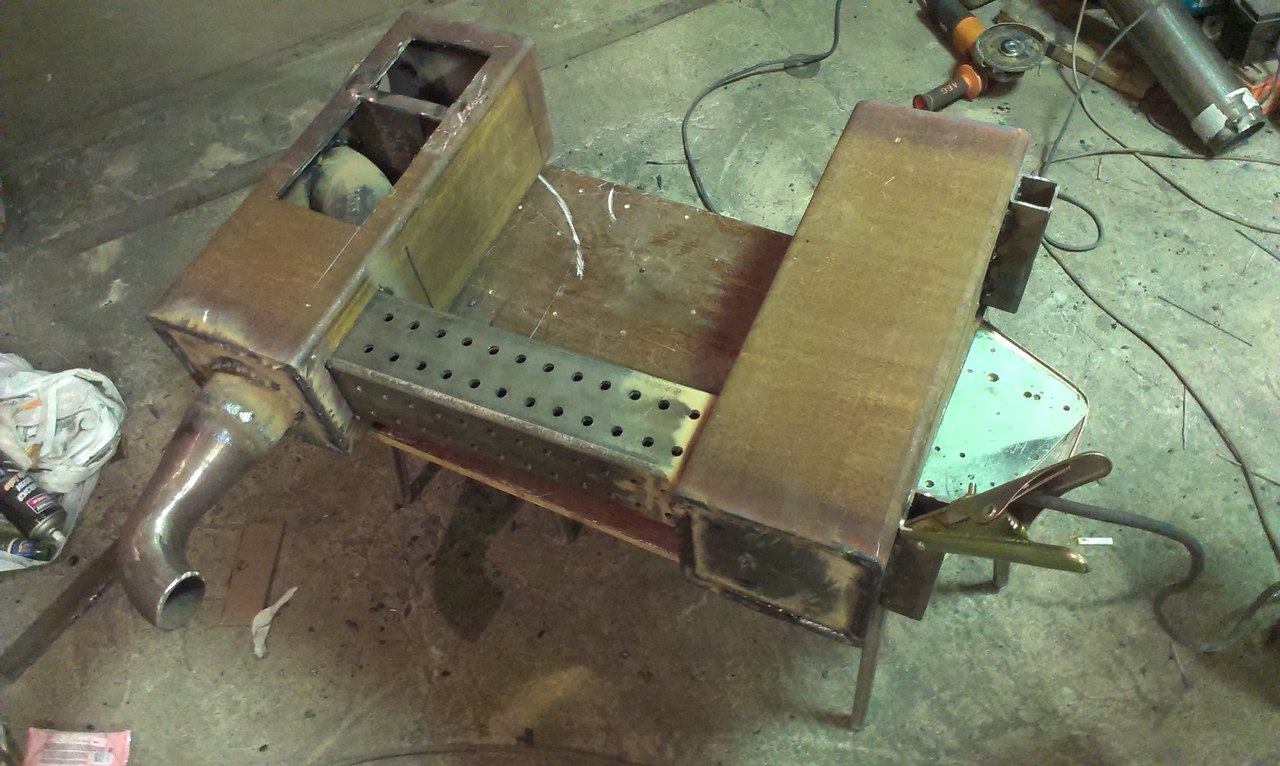

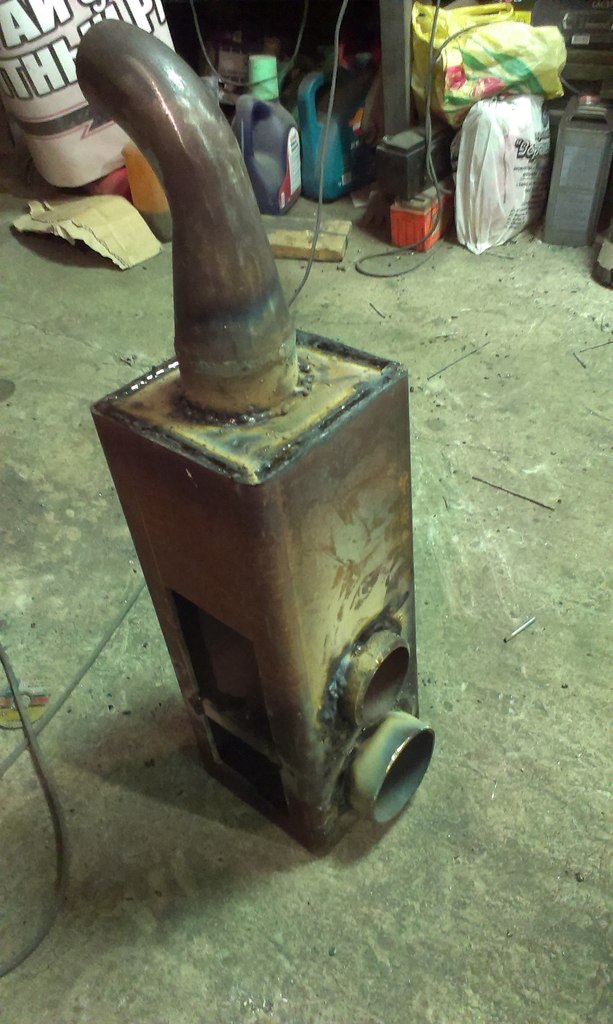

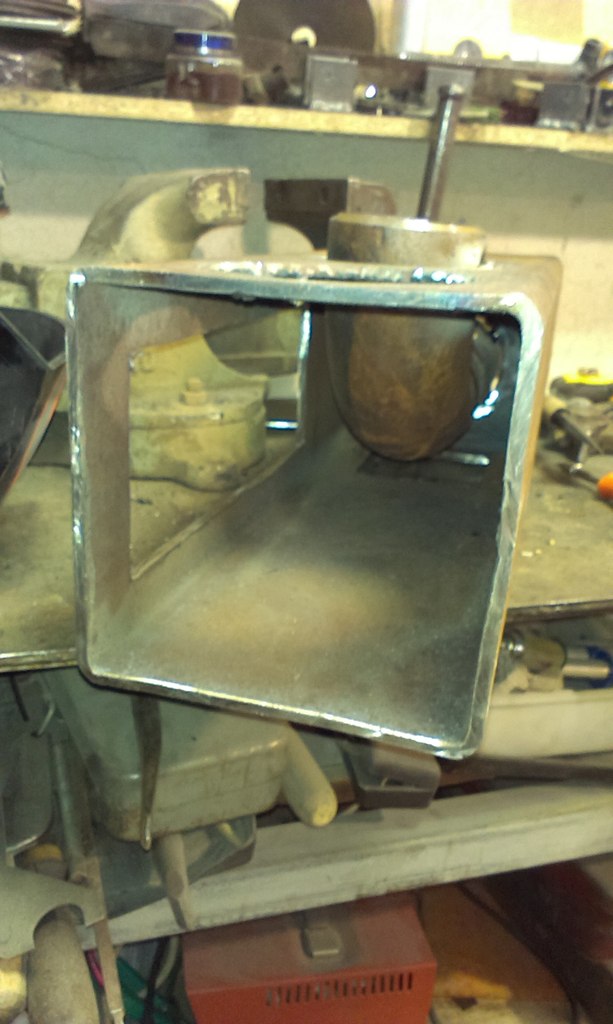

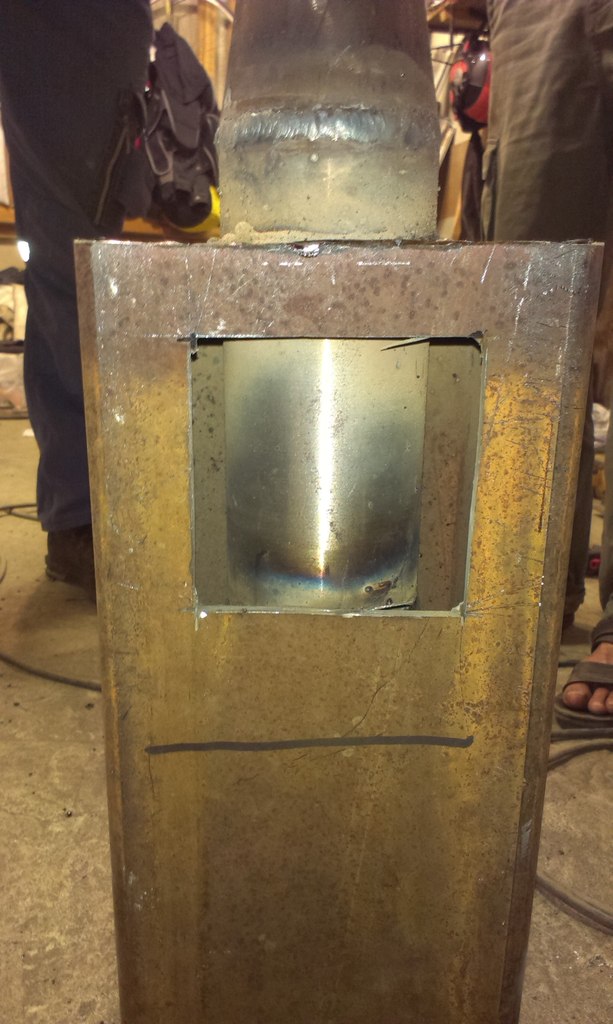

3. Сборка дожигателя:















Ревизионное отверстие в дожигателе в результате было заварено.

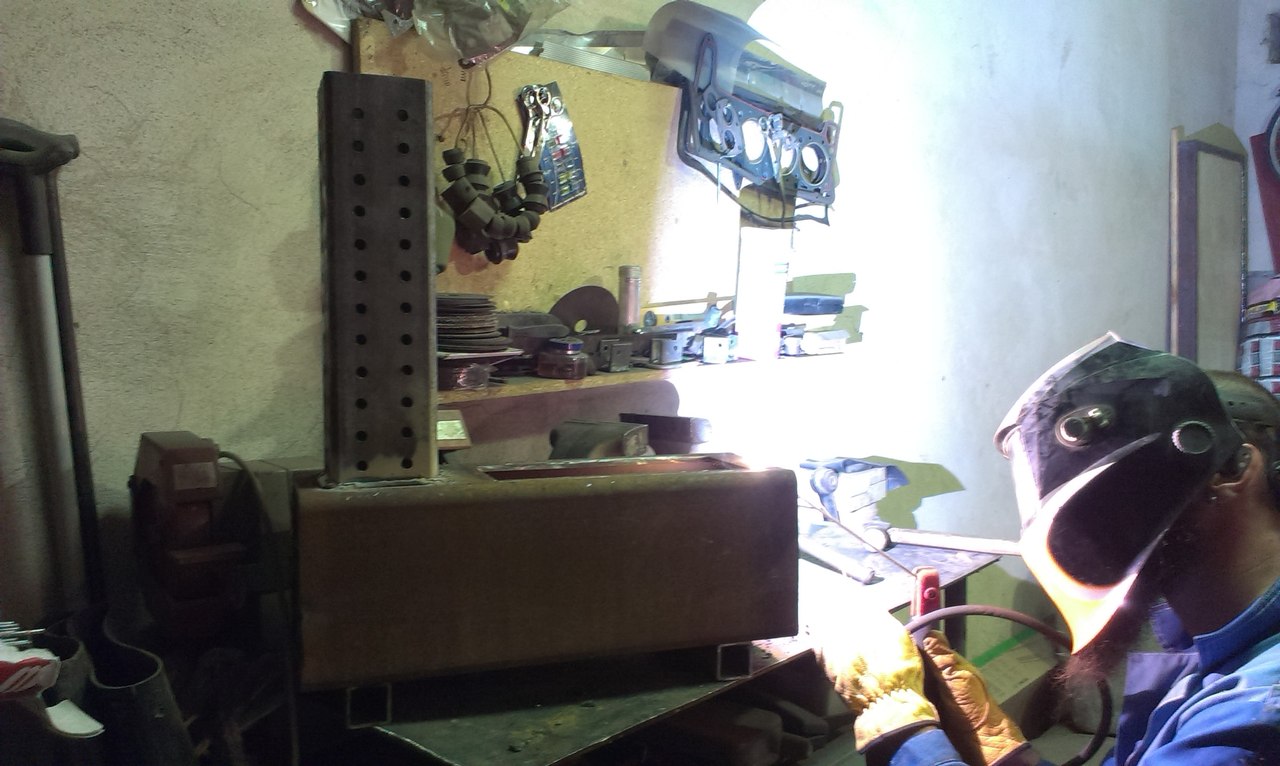

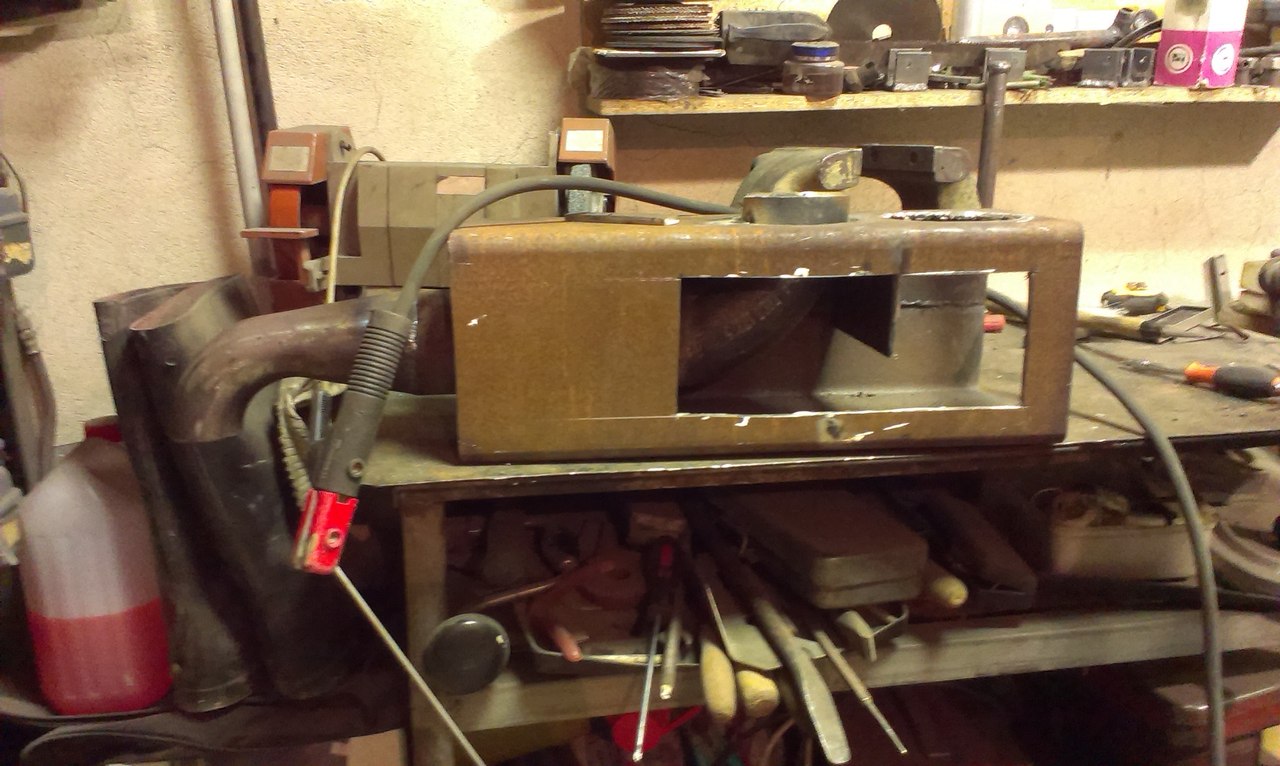

4. Монтаж дожигателя к инжектору:

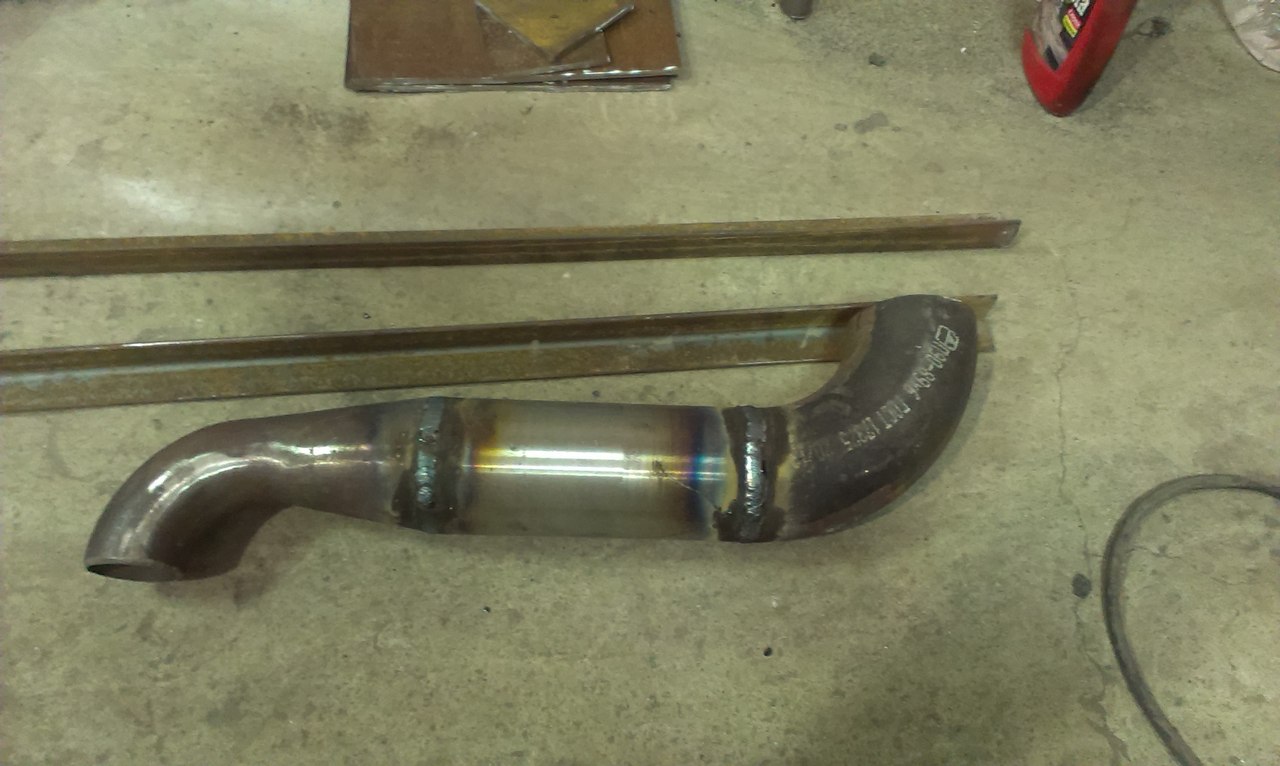

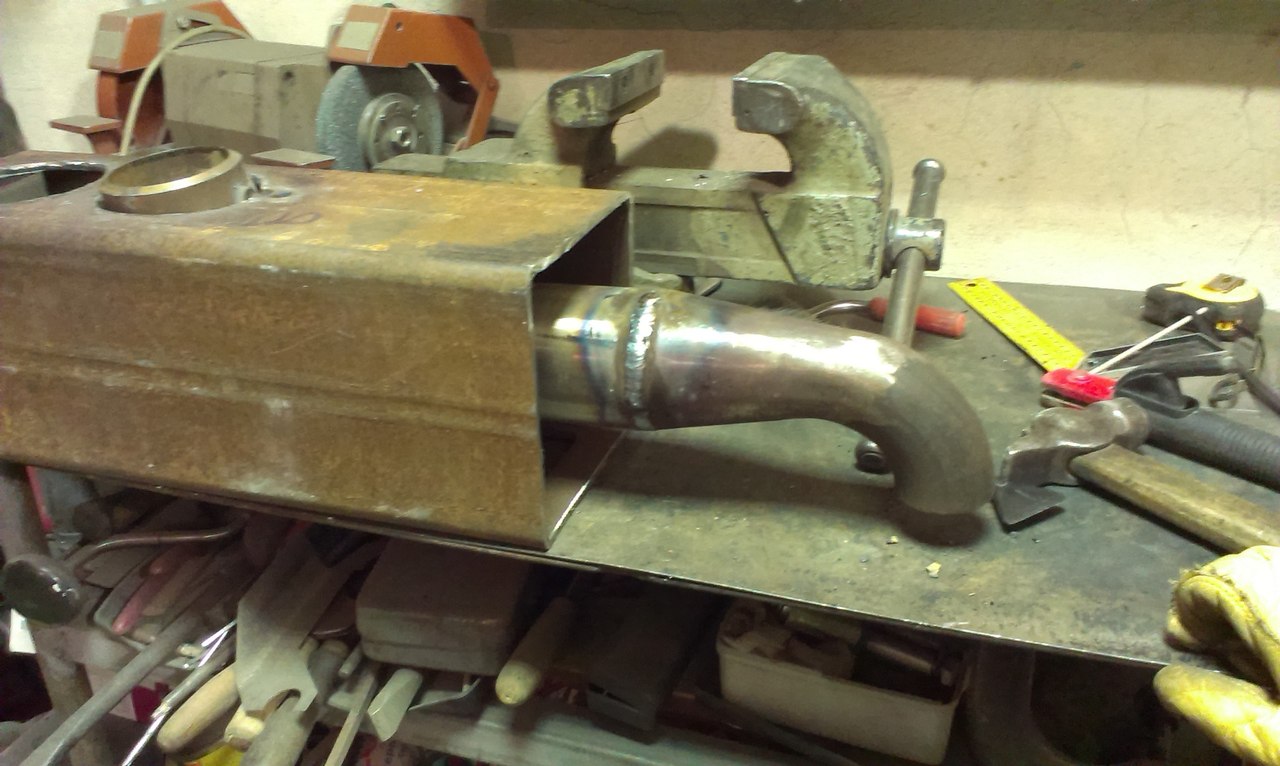

5. Монтаж воздуховода:

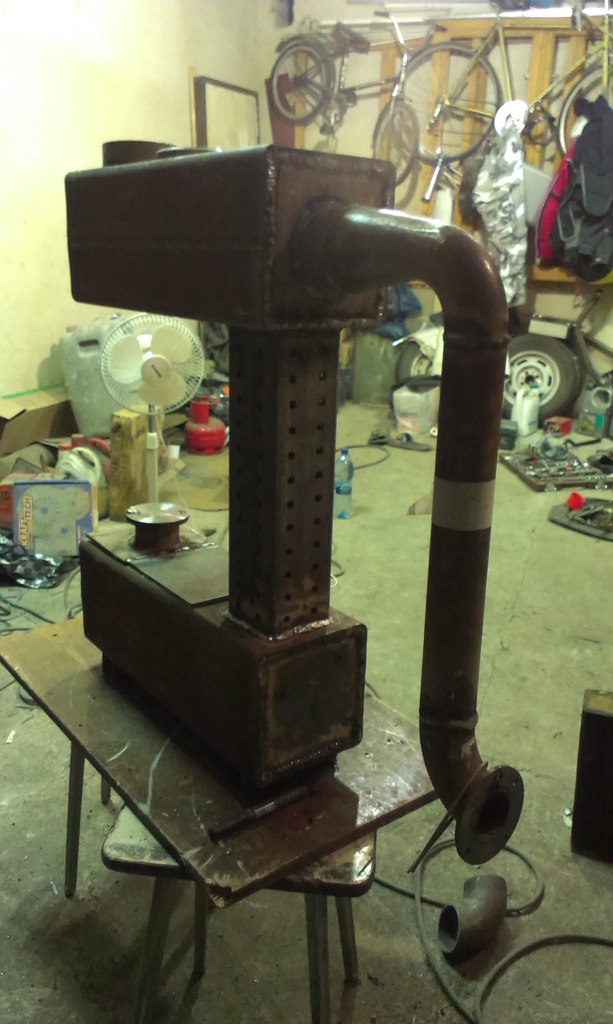

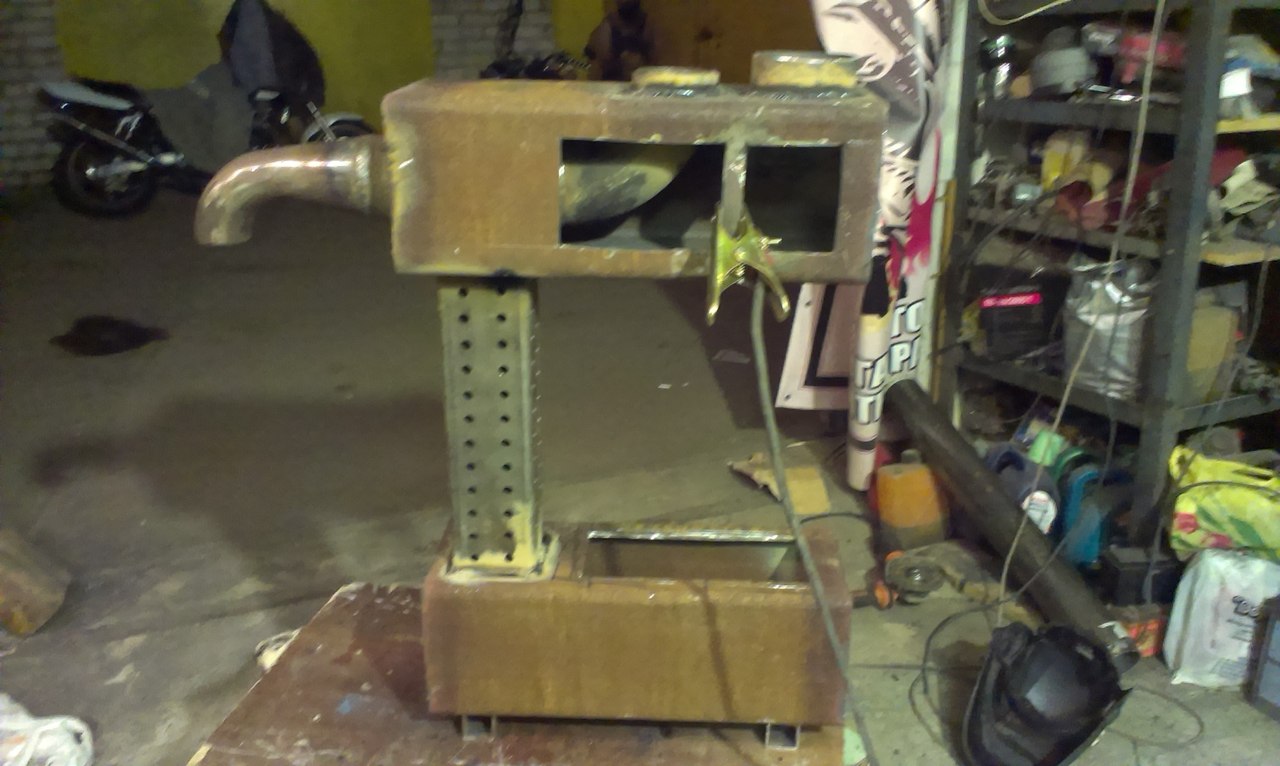

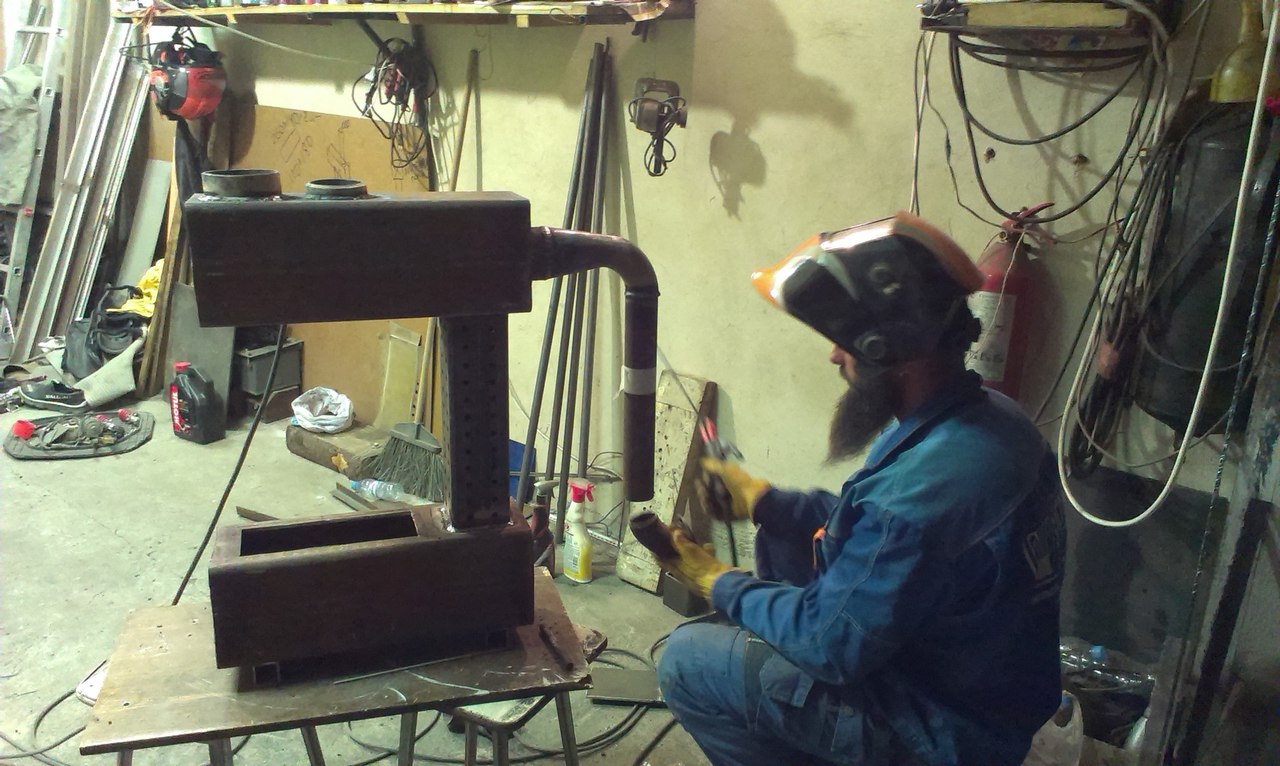

6. В собранном виде:

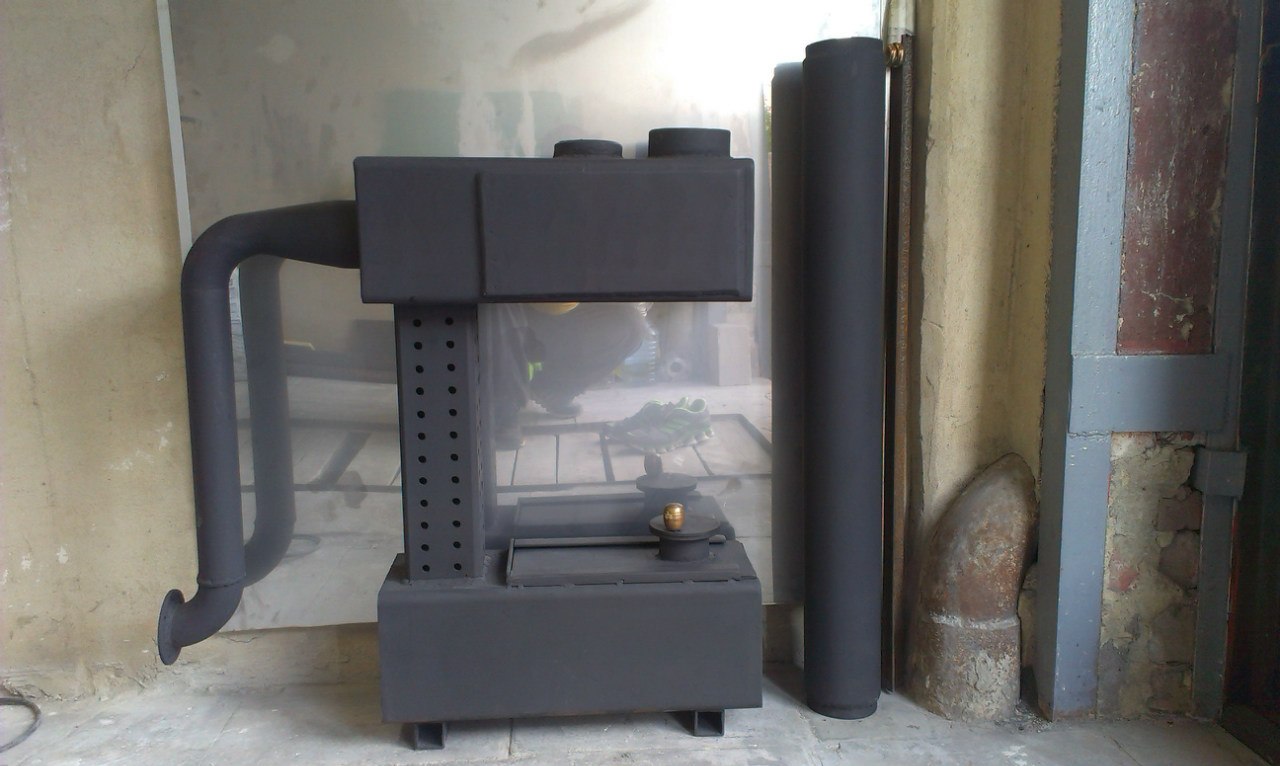

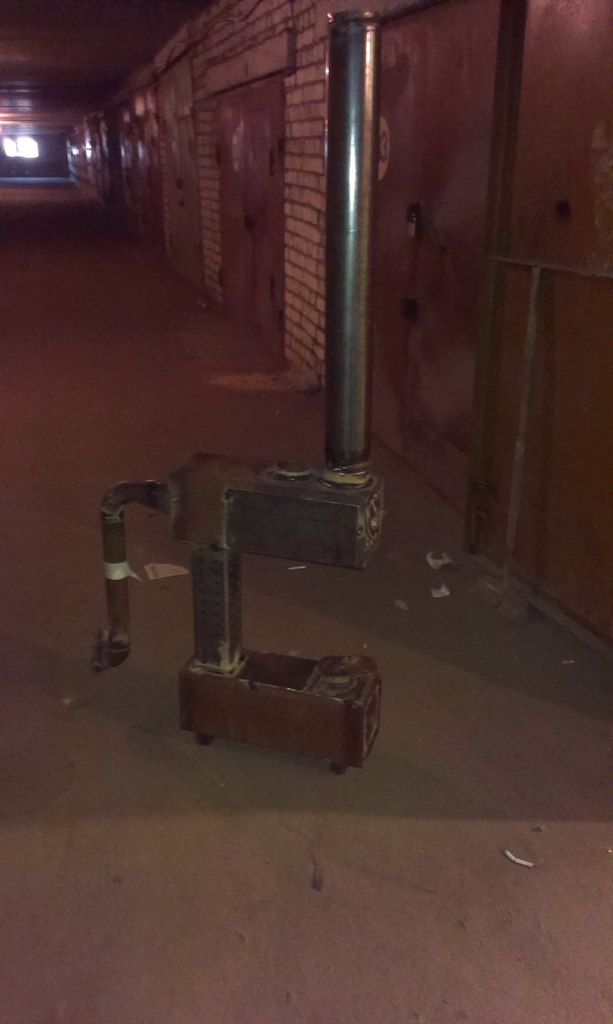

7. Готовое изделие после опиловки и покраски:



Пробовал запустить с метровой трубой на солярке. Дымила долго но на режим так и не вышла. Следующий пробный пуск будет с трехметровой трубой и ветрозащитным дефлектором.

Спасибо. Жду комментариев и вопросов.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Ревизионное отверстие в дожигателе зря заварил, так как его тоже надо периодически чистить.И надо было с начало наладить , а потом красить.
И отверстий в инжекторе очень много и большого диаметра. У меня в сотой трубе 48 отверстий 9мм.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Ревизию в дожигателе не долго болгаркой распороть в случае необходимости.
Отверстий у меня в инжекторе 96шт диаметром 10мм. Длина инжектора 400мм. Изготовлен из профильной трубы 100х100х6мм. На выхлопе 108 труба.

К своим размерам пришел исходя из сообщения на вебсварке:

Пробный запуск показал что печке не хвататет тяги. Я думаю еще 2 метра трубы исправят ситуацию. О результатах испытаний сообщу.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

УВ.опиум_пожух. Возможно тяга станет лучше прибавив два метра .. Главное разница температур , когда на улице похолодает и тяга появится . http://www.termoportal.ru/forum109/thread752.html



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Жаль, столько труда, а итог плачевный. Тебе правильно сказал vitalii2202, с отверстиями перебор, причем почти 2-х кратный. Площадь внутри инжа составляет 77,44 см2 далее умножаем на 0,528 и получаем 40,88 см2, это и есть необходимая суммарная площадь отверстий. Если пламя будет выше 3-4 ряда отверстий добавить вверху еще 1 ряд отверстий (при избыточной тяге). Инжектор легче спилить и сделать новый чем мучиться с этим. Если между центрами вертикальных отверстий инжа расстояние более 33 мм, то дымить будет постоянно. Труба то квадратная, а не круглая. Нижний ряд должен быть у самого сварного шва (устраняет нарастание сажи). В нижней «топливной емкости» вставь еще одну емкость, с открытым верхом, из 3 мм металла с отступом снизу и боков 3-5 мм. Зола будет пушинка. 6мм разогревать долго, да и долбить наверняка придется «асфальт». Найди на форуме тему про 2 инжектора, там еще ответы на возникающие вопросы.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

1000 ответов в прошлом,



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Господа, я повторюсь. Мой агрегат собран теперь уже в качестве опытного подтверждения/опровержения вот этой цитаты с вебсварки:

У меня так и получилось. Инжектор сделан из 100х100х6 профильной трубы имеет длину 400 мм. В инжекторе 96 отверстий Ф10 мм через каждые 30 мм по центрам. Дымоход сделан из 108х4 трубы. Остальные размеры соответственно - произвольные.

Уважаемые форумчане. Вы ставите под сомнение работоспособность конструкции, пропорции которой указаны в приведенной мной цитате. Не хочу уходить в демагогию. Я доверяю вашему опыту. Трубу я еще не ставил. Надо прокалывать крышу в гараже. Крышей займусь на выходных. Обещаю отчет. Но если печка не заработает..



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

У меня печь - 219 мм, дожигатель- 49 мм , отв. - 6 рядов по 8 отв. 2,5 мм.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 6.

Прошел сегодня крышу, установил еще 2 метра трубы, залил 2 литра масла, запалил и

Печка стала разгораться и попыхивать дымом из заливного отверстия в гараж. Горела неустойчиво. В инжекторе пламя не поднималось выше середины. Из трубы шел белый дым. Думал не нагрелась еще. Прошло пара минут. Стала тухнуть. Видимо выгорел весь бензин для розжига. Приоткрыл ревизию. Печка звонко пыхнула и через щель, образовавшуюся практически рядом с инжектором, стал вырываться дым, но печка стала работать позвонче. Факел тут же поднялся по всей высоте инжектора.

Я закрыл заливное отверстие оставив только эту щель. Стало еще немного лучше. Дыма из трубы уже стало меньше. Поиграл с размером щели и в определенный момент дым почти пропал. Но факел горел так же "устойчиво", как я настойчиво ждал выхода на режим. Но увы. Печка продолжала попыхивать дымом в гараж и не разогревалась до ее рабочих температур. Еще минут через 20 попробовал вновь открыть заливное отверстие и закрыть ревизию. Достал мобильник и начал снимать на видео. Факел потух, но через пару секунд вспыхнул вновь. И ничего по сути не изменилось.

В сухом остатке: на режим она так и не вышла. Работала неустойчиво. Разгораться более или менее стала после того как забор воздуха переместился от края бака ближе к инжектору. Небыло слышно гула факела. Дымила в гараж. Вообщем

Господа, признаю. Я осел. Собрал себе головняк. Чем лечить симптомы?

Вот видео: (прошу прощения за качество)
