Re: Чертежи или схема для изготовления печи на отработанном масле.

Просьба всем участникам данной темы обратить внимание на пост №160 вот этой теме: http://www.termoportal.ru/forum18/thread36-16.html.
Все вопросы по реорганизации/структуризации/совершенствованию данной темы (и всех тем раздела Своими руками) приглашаю обсудить именно там.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Здравствуйте. Я по поводу первых минут работы чудо - печки. Как вы избавились от конденсата???? У меня металлическая труба и когда начинаю топить, воды выходит грамм сто. Приходиться держать печь на прикрытых, пока она не прогреется и все не высохнет. Что делать?



Re: Чертежи или схема для изготовления печи на отработанном масле.

Уже такое делал, была проблема, смотреть тут http://www.termoportal.ru/single/6038-post546.html



Re: Чертежи или схема для изготовления печи на отработанном масле.

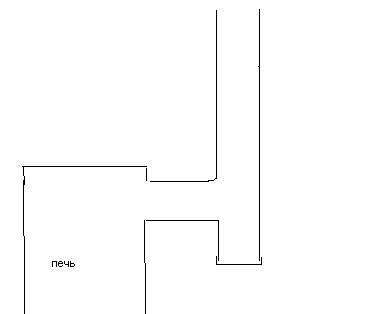

Изменить конструкцию дымохода так, чтобы вода в печь не попадала.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Я так понял, что сумма площади отверстий равна площади трубы дымохода? Или нет?



Re: Чертежи или схема для изготовления печи на отработанном масле.

2 555
Нет, смотри предыдущую страницу- эту гипотезу я тоже выдвигал.
2 masya555
По дымоходу: можно и так, как предлагает Fenyx, но чтобы не переделывать имеющиеся коленья, я взял ножовку и сделал снизу (на горизонтальном участке-сразу после вертикальной трубы) надрез, глубиной около 1 см, туда плотно вставил пластинку из жести, загнул и приклепал: конденсат доходит до этого лепестка и стекает по нему вниз (это всё на улице).



Re: Чертежи или схема для изготовления печи на отработанном масле.

Тогда где закономерность? Сколько и каким диаметром делать? Или только методом проб и шибок?



Re: Чертежи или схема для изготовления печи на отработанном масле.

Если смотреть конструкции, дымоход всегда от100мм, до 160мм, высотой не менее 4м.
Делай как можно больше, его просто так потом не переделаешь, прикрыть заслонку гораздо легче.
Отверстия лишние заварить тоже не очень сложно.



Re: Чертежи или схема для изготовления печи на отработанном масле.

А по количеству и диаметру отверстий можно выдвинуть закономерность: общая площадь всех (маленьких) отверстий должна быть всегда меньше площади сечения самой трубы.
Т.е если берем трубу на 80, то в ней будет максимум 130 отверстий диаметром 7 мм., а если отверстия на 5 мм, то 256 штук.
Но это цифры "начала отсчета" (максимально), после будем их заваривать при настройке печи. ТАК?



Re: Чертежи или схема для изготовления печи на отработанном масле.

Сегодня испытал печь.


Заработала с первого раза . Но работала как-то слабовато, хотя корпус нагрелся так, что не дотронуться. Через минут 5 в гараже стоял запах битума. Но почему никак не пойму.
Также заметил, что если подающую трубу открыть, то интенсивность горения увеличивается, а если закрыть - значительно падает, но пламя не гаснет. Дым слегка черный но сильно.

Решил подающую трубу ф25 приварить к заглушке трубы ф90 и сделать рядом 3 отверстия по 120 градусов от каждой-завтра буду делать.

Отверстий в трубе ф90 40 шт ф4-5 мм в шахматном порядке.

Попробовал сверху на трубу ф90 поставить вентилятор от тракторной печки пламя сразу погасло.

Диаметр тарелки 100мм глубина 10-13 мм. Может надо поболее?

Просьба ответьте: -кол-во отверстий нужно корректировать на ф90?
- также нужно ли увеличивать диаметр тарелки или такая тоже сгодится.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Любая печь с первого пуска воняет.Но это не надолго. Расскажи о расходе после переделки.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Ничего пока не переделывал и расход не замерял - устал как собака. Завтра, господа завтра



Re: Чертежи или схема для изготовления печи на отработанном масле.

2 Region21
Если учесть, что чудо- печь (открытое горение) имеет общее сечение отверстий 3052,08 мм, при диаметре трубы 100 мм- получаем соотношение равное 0,03276..., а у тебя оно равно 0,199...., соотношение улавливаеш?- та печь работает, а твоя нет- увеличивай количество, а там если что подзавариш.
ПС. хотя делить на диаметр входящей трубы наверно не совсем правильно, правильней бы дымоход- не он у всех разный....
Ёмоё, что я один парюсь, парни давайте все параметры рабочих печей- будем искать закономерность,потом всем легче будет.



Re: Чертежи или схема для изготовления печи на отработанном масле.

А как было на испытании? Низ трубы 90-й?
Как высоко просверлены отверстия на 90-й, может воздуху проще из них сразу в трубу, а не вниз на топливо?
Каков диаметр и высота дымохода?



Re: Чертежи или схема для изготовления печи на отработанном масле.

На моем, труба на 89мм, 45 отв., диаметром 3мм., и снизу 3 отв. по 5мм.
Соотношение конечно правильное, но пропорция!
Я думал важнее соотношение дымохода, к воздушным отверстиям.



Re: Чертежи или схема для изготовления печи на отработанном масле.

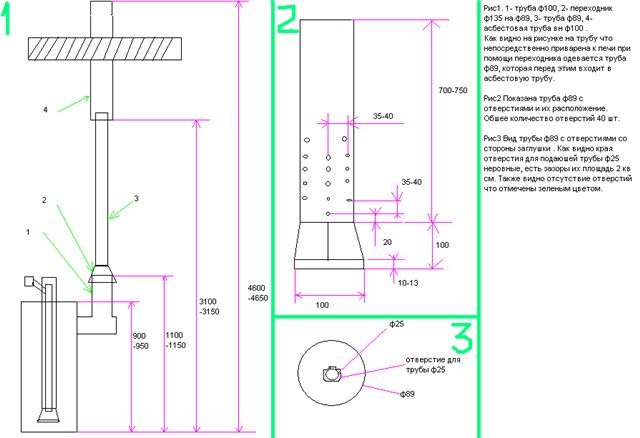

На рисунке в правом верхнем углу текст читается не очень , в следующий раз сделаю шрифт покрупнее.

На рис3 не отметил 3 отверстия - у меня их и так нет, но завтра сделаю.



Re: Чертежи или схема для изготовления печи на отработанном масле.

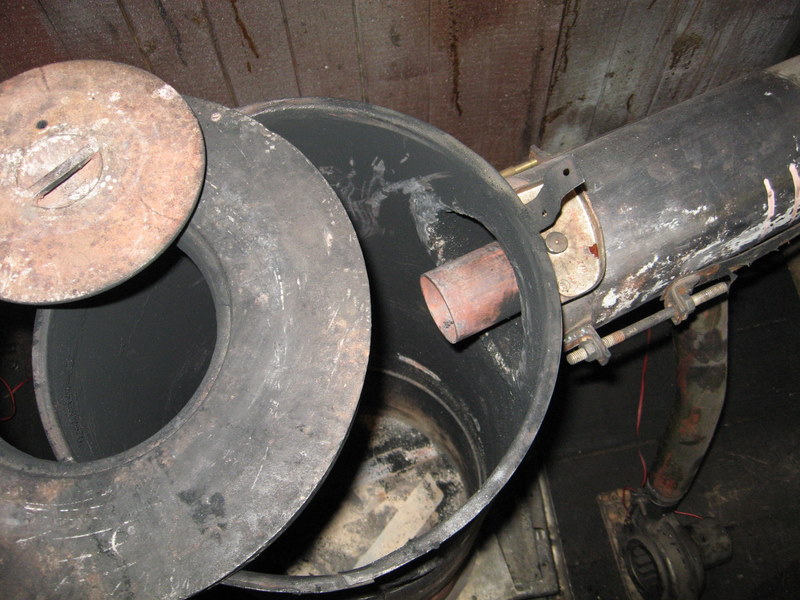

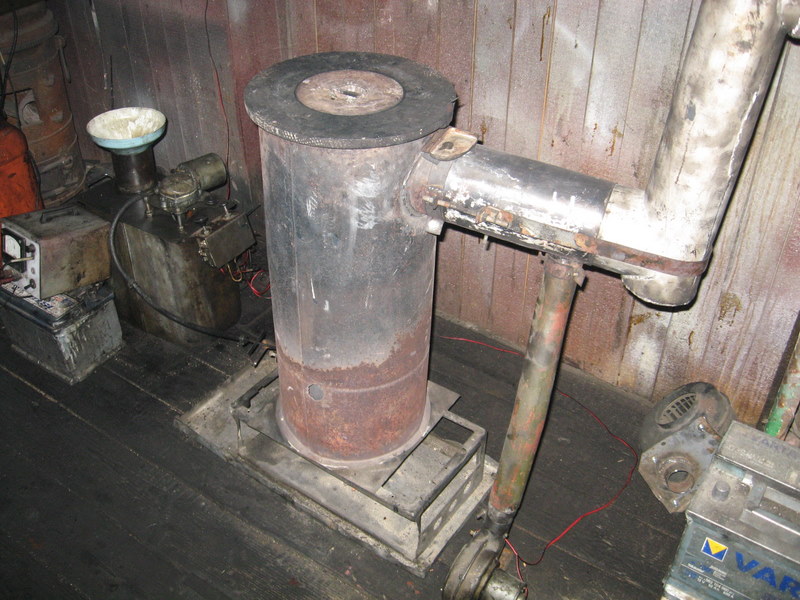

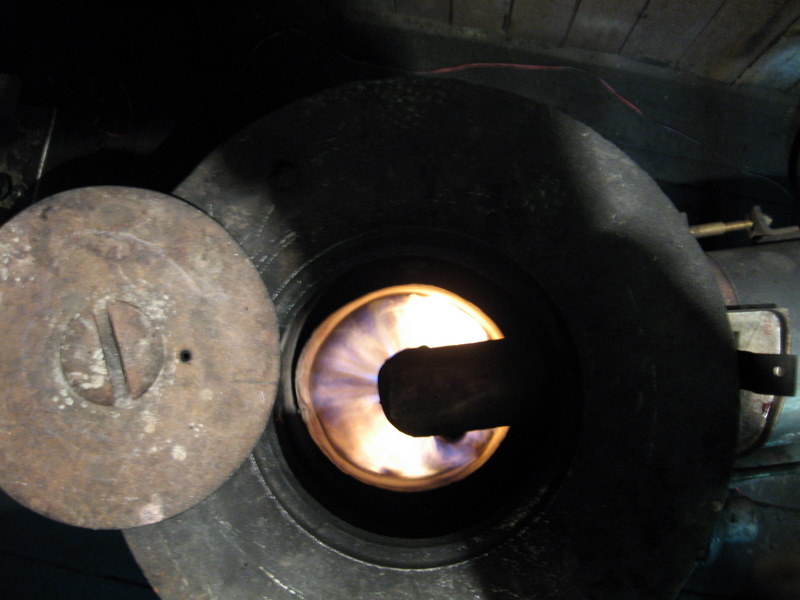

Добрый день. Вариант отопителя гаража (теплицы). Расход отработки 0,4-0,6 л/ч.



Re: Чертежи или схема для изготовления печи на отработанном масле.

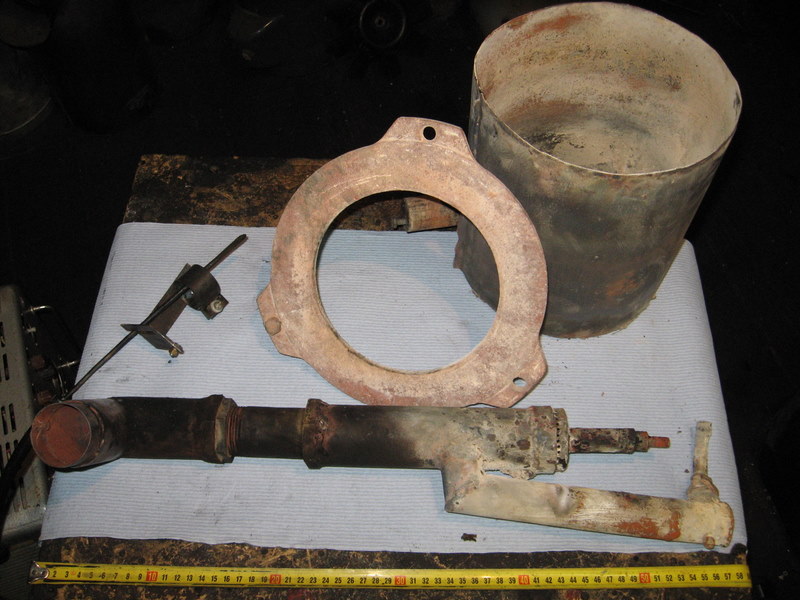

Простая конструкция, всё хорошо видно на фото.

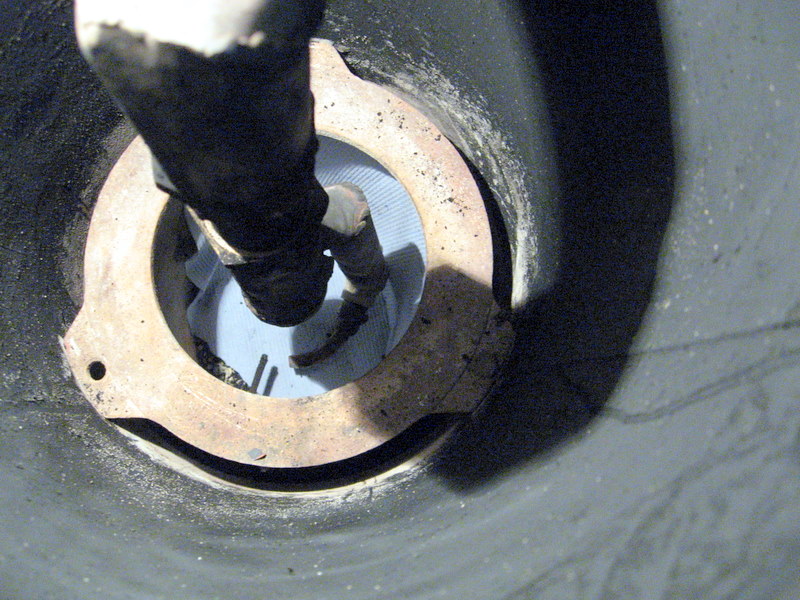

KIRIl, на стволе подачи воздуха у Вас прикреплена комфорочная горелка (с бытовой плиты)?
И скажите пожалуйста, отвод от ствола подачи воздуха - он заглушен, или функционально какое-то назначение у Вас имеет?
Спасибо!



Re: Чертежи или схема для изготовления печи на отработанном масле.

Может не так изящно, за то все правильно, ведро быстро прогревается, за счет зазора со стенкой печи тепло из камеры сгорания не уходит, воздух подогревается теплом, которое все равно улетело бы в трубу, подается правильно, закручивается.
Результат на лицо.
Какова себестоимость?
Интересно на сколько хватит ведра?



Re: Чертежи или схема для изготовления печи на отработанном масле.

Ну вот и начал ваять печь из баллона, есть ряд изменений в сторону упрощения изготовления. Чертеж позже, конструкцию с тремя трубами решили отодвинуть на второй шаг, пока будет одна труба (маленьких труб просто не нашли).
Вопрос по верхней крышке: я срезал с баллона верхнюю часть, если её перевернуть и вставить в баллон, то она неплохо встает (герметично за счет конуса). Плюсом получается тарелка в верхней крышке, в которую можно насыпать песка. Что думаете?
Труба подачи воздуха на 80мм, дымоход 100 мм- высота от земли 5,5 метра, посоветуйте, с какого количества и диаметра отверстий начать? По завихрителям всё ясно.
Спасибо, жду напутствий.
