Печи на отработанном масле своими руками

Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Я не вижу больших трудностей,можно при чистке котла и стеклышко терануть.Как придет посылочка буду побывать (методом проб и ошибок)

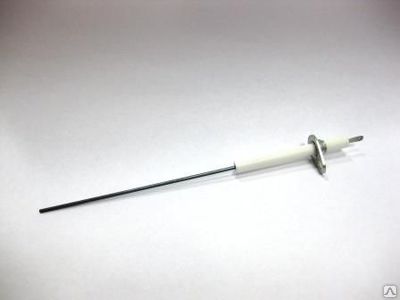

Можно попробовать воткнуть датчик контроля пламени ионизационный,стоит недорого

Принцип работы этого вида датчиков основана на том, что устройством регистрируется постоянная составляющая токового сигнала. Её величина зависит от электропроводности пламени, а, следовательно, от его наличия и интенсивности

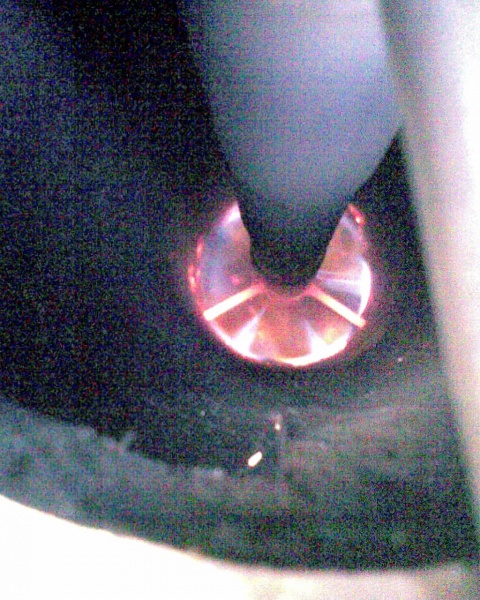

Вот продемонстрировано на горелке Бабингтона



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Еще одна печь в работе, только эта уже мощная для теплицы буду обдувать вентилятором. Есть вопрос к опытным старожилам форума. Не определился с диаметром дожигателя, какой лучше сделать, если диаметр печи 320 мм? Склоняюсь к 100 мм. Расход будет я полагаю 2-4 л/ч. и если лить масло на дно, будет ли испарение и дальнейшее горение равномерным по такой большой площади дна?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

:) А какой ток там у тебя потребляет нагрузка в максимуме?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Ув. Виталя, а как бы посмотреть на ваш "светлый песок".



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Я не замерял!Думаю не меньше 5А. Была подключена печка от ВАЗ 2108. Будет греться больше, чем ниже ты ставишь напряжение на своем регуляторе.
Проще говоря, на максимальных может почти не греться, а на минимальных оборотах будет закипать транзистор.

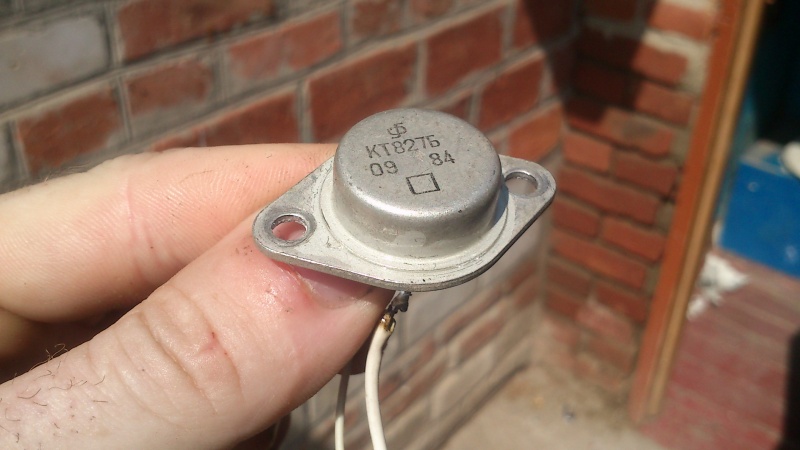

Ну и со временем, в этой схеме все таки сгорит переменник. Слабенький он, для такой схемы. !В качестве охлаждения у него служил радиатор от магнитофона 70х70 мм.В этой схеме нужен либо транзистор Дарлингтона (составной), либо мощный проволочный переменник.Я бы воткнул наш КТ827.
Довольно мощный (до 20А), большой коэффициент усиления (следовательно очень маленький ток базы будет) и рассеивает тепло хорошо.
Можно и из импортных чего подыскать. Но лучше ШИМа нет!
Можно купить здесь разных номиналов мощности,правда ждать придется как повезет,от 20-40 дней.
W110Free доставка 6Р’ / 12 / 24 10A импульсный модулятор РЁР?Рњ DC управления двигателем Скорость Переключить контроллер, принадлежащий категории РљРѕРЅ

У нас в России практически ничего не покупаю,магазины накручивают в 3 а то и в 4 раза.Простой пример http://eco3000.ru/p42356358-shim-regulyator.html .Все покупаю с AliExpress либо ебей.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

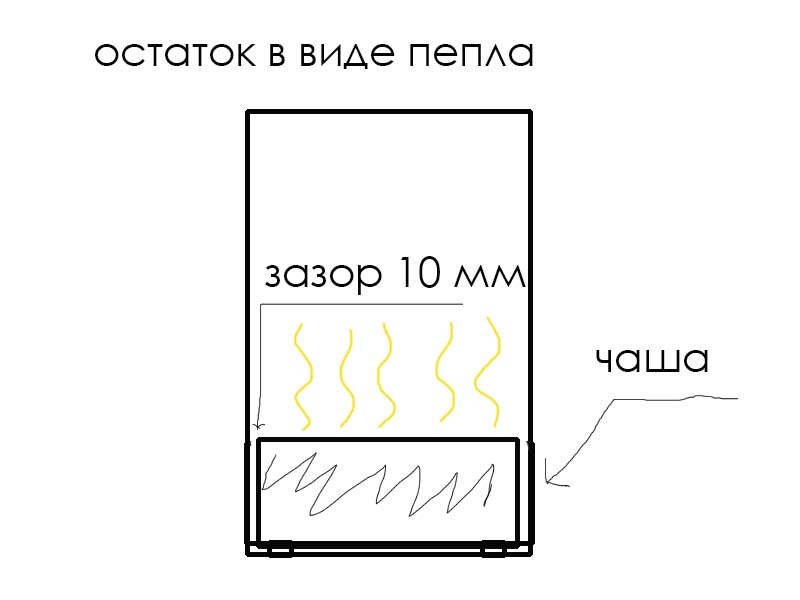

Сегодня решил поэкспериментировать с чашей.Предыдущая была сделана в впритык по бокам к печи,после горения оставались отходы в виде асфальта

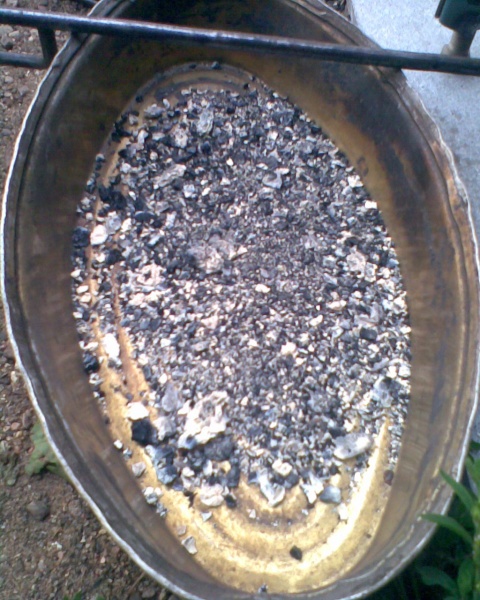

Другую сделал чуть меньшего диаметра и полностью из 2 мм металла.После горения остался только пепел,который был извлечен стареньким пылесосом.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Может кому пригодится.

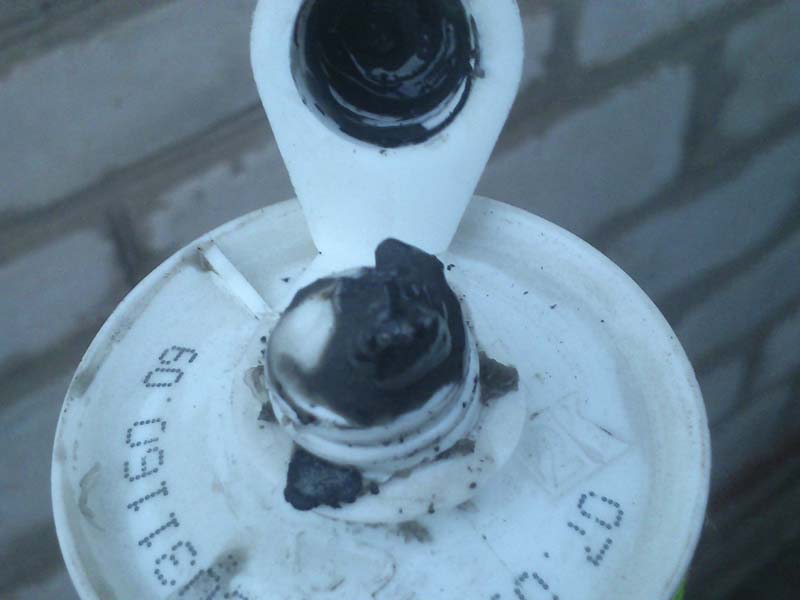

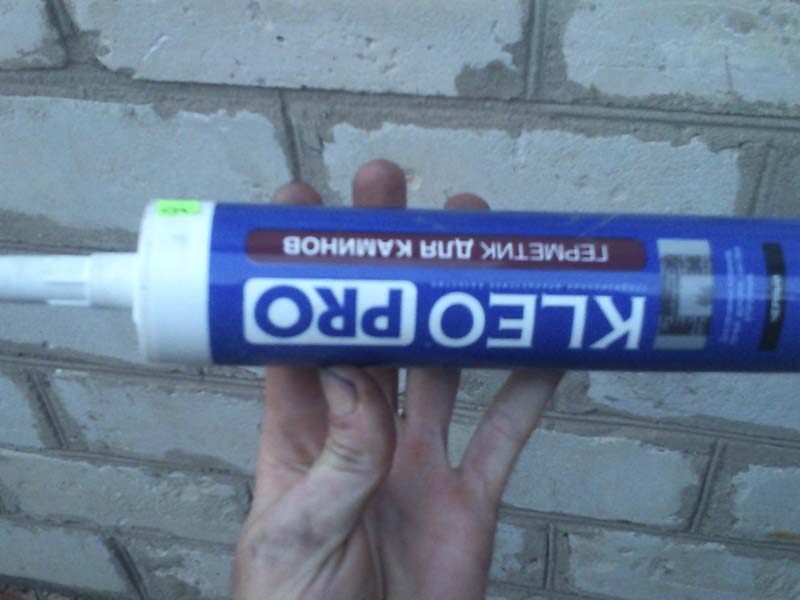

Герметик весчь выдерживает 1250 t.c.Становится как кость,темно серого цвета.


До этого пробовал другие,но на долго их не хватало. Покупать круглую трубу не стал. Сделал разборный дымоход из профтрубы 80х80х3 мм.(валялись во дворе)



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Необходимо транзистор на радиатор повесить.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Он же писал, что взял радиатор 70х70. Этого мало. Хотя и транзистор составной мощный, значит по току для него не проблема питать 5 ампер. А вот с охлаждением нужно наращивать. Возьми нареж алюминевых полос, и стяни пачку посредине транзистором. А края раздвинь.
Но как уже сам и отвечал, лучше шим регулятором регулировать. При этом на полевике намного меньше будет выделяться тепла.

Базеле, пепел будет зимой. А сейчас ещё не сезон. Но скажу, что в отходах у меня получается светлые хлопья, и немножко сухих тёмных лушпаек. Это тёмное, скорее всего то, что потихоньку опадает из выходной (дымовой) трубы. Я отвод из печки специально сделал НЕ горизонтальным. Чтобы всё осыпающееся не оседало в выходном колене.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Будем ждать.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Народ помогите куда писать что бы помогли с настройкой без наддува , писал выше чертёж тж выше ? Спасибо.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

УВ. ivanovkon. ЦИТИРУЮ ВЗЯТО С ФОРУМА...... На мой субъективный взгляд, нужно ориентироваться на заводские печи с естественной тягой. Диаметр дымохода у них начинается от Ду150 мм. При меньшем диаметре на тягу начинает влиять гидравлическое сопротивление трубы. Как только через трубу пытаешься протолкнуть газов больше определённого объёма, сопротивление их движению резко возрастает и тяга падает.
Если и заморачиваться на естественную тягу - то начинать от 150 мм и высотой 5 м для печи 20 кВт, уличную часть трубы утеплить базальтовой ватой и изолировать утеплитель от дождя. https://yadi.sk/i/wh1g8oJ5adAgP дымоход на 160 мм высота от выхода из печи 7 метров . На улице присутствует сырая погода и температура + 25 гр в добавок оказалось не качественная работа агрегата ( стоял не по уровню ) Видео где видно как утеплён дымоход + на данный момент и колено утеплено полностью , от агрегата.

. Или переходите на наддув . https://yadi.sk/i/pu1wOsWEZcSdt тяга дымохода уличная температура + 30 градусов. http://www.termoportal.ru/forum35/thread742.html



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

У меня 819 на радиаторе 8Х6, сам радиатор еле ощутимо теплый и все. почему 70Х70 не справляется?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Тут правильней наверно было бы указывать площадь поверхности радиатора. Если просто пластина 7*7 см, то этого мало конечно, ну а если пластина усеяна иголками или ребрами, то это в разы повышает площадь отдачи тепла.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Я и написал РАДИАТОР, снял со старой СГУ спец. автомобиля, с ребрами и посадочным местом именно для таких транзисторов.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Повторюсь,делать регулятор на базе транзистора КТ 805 (А)крайне нежелательно.

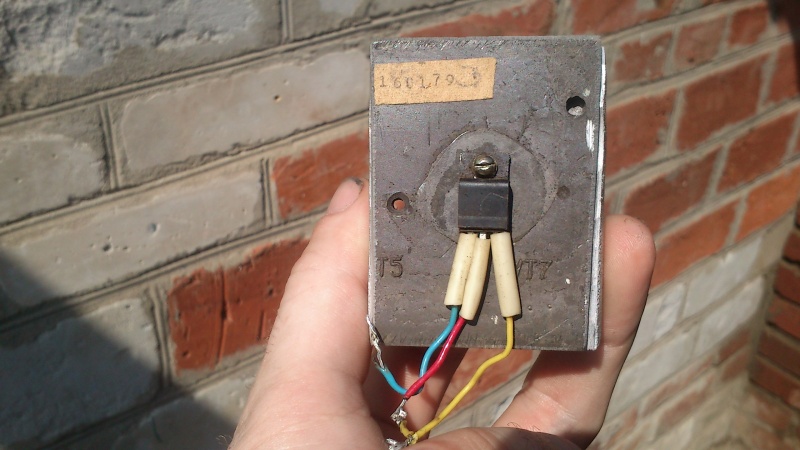

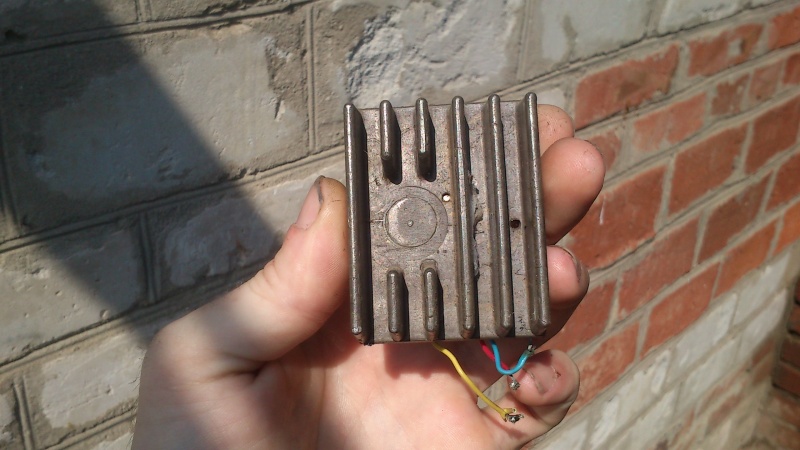

Стоял вот на таком радиаторе,грелся свыше 100 t.c (мини кипятильник)

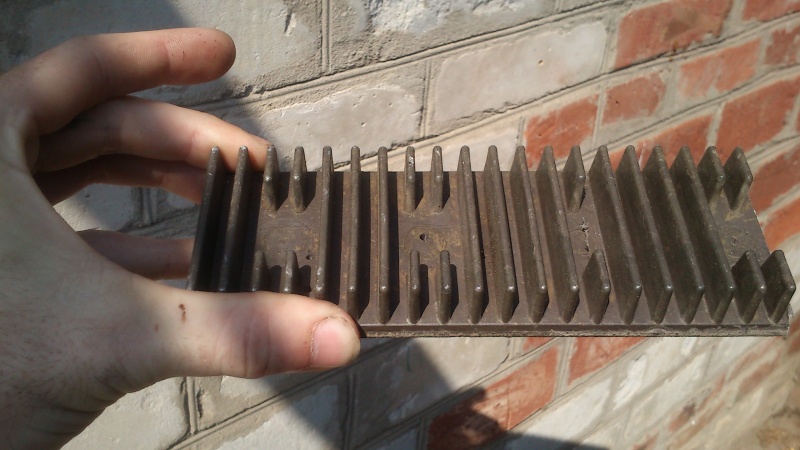

Если вот такую бандуру впихнуть может и послужит определенное время!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

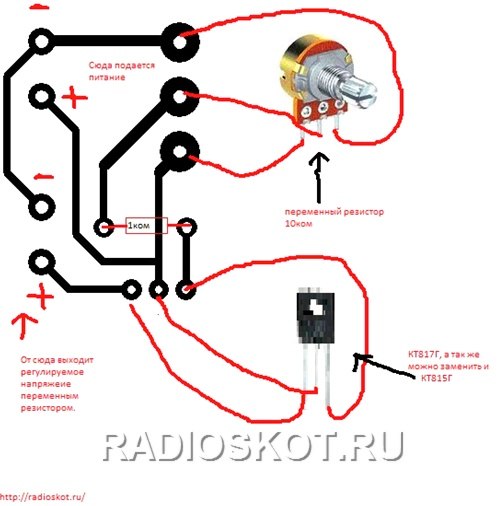

Схема

Забыл добавить,при подключении потребляемого источника с током 5 А,необходимо выкинуть резистор 1 ком. :-)
Если с ШИМом все так плохо,то лучше делать на таком



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Ув. ivanovkon, при 25гр. Тяга слабая, а вы наделали 40 “дыр” по 12мм.
Как вы считаете с каких отверстий воздух пойдет в дымаход, конечно с верхних. На нижние отверстия разряжения не хватает, через них газы попадают в дожигатель и там сгорают.
Затыкайте отверстия начиная с верхних, не удивлюсь, если останется пару рядов.
А вообще почитайте сообщения от remix59, он специолист по атмосферным печам.
Вот один из его советов.
“Если используется наддув, сверлится много маленьких, 2-3мм, если на тяге, поменьше и на 6-8мм.(труба дымохода мин. 130- 160мм. прямая 5-6 м.)
В торце три, четыре отв, 4-7мм, в нижнем, первом ряду 15-20 отв.(2-3мм) или 8-10 отв. (6-8мм), следующие ряды добавляются выше на 100мм. их уже по 8-10 (2-3 мм)и по 4-8 отв.(6-8мм). Если пламя темное и с копотью, уменьшаем отв в торце. Если пламя прозрачное соломенно- голубое, но только внизу, увеличиваем отв в торце, добавляем ряд на трубе, самый верхний ряд не выше, чем половина расстояния от дна до отв. дымохода.”.
Успехов в настройке.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

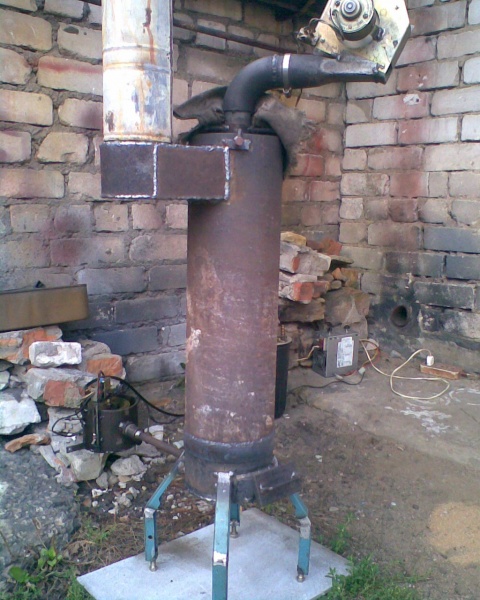

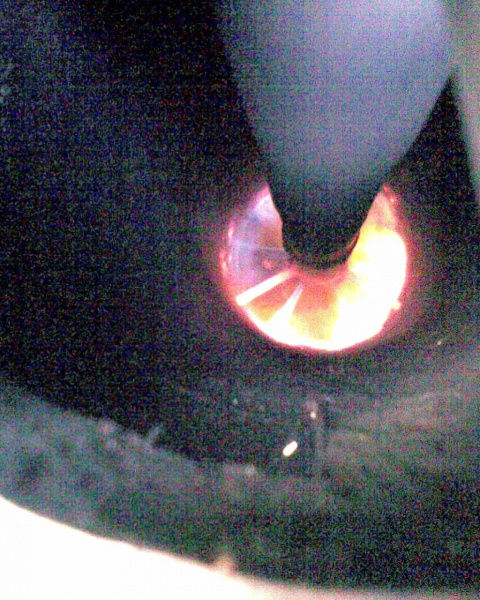

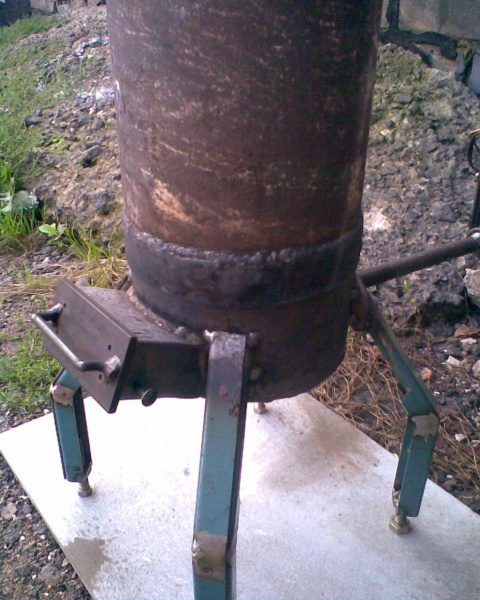

Провел испытание печи похожей , как на видио“Самодельная печь на отработанном масле 8-9 кВт” Ув.F88888. Как говорится, все новое, хорошо забытое старое.

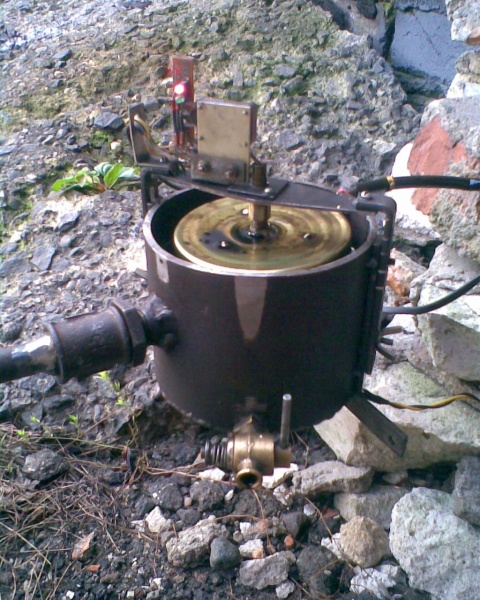

Собрал из остатков прошлых конструкций, верхнюю и нижние части сваривать не стал, сделал разъемным, для пробы. Вместо автопоилки использовал поплавковый регулятор уровня топлива. Подливать масло можно самотеком через электроклапан, либо любым насосом. Можно воткнуть и автопоилку, убрав поплавок. Уровень масла настроил где-то 10мм.
В дожигателе всего 12 отверстий, диаметром 4.5мм, просверлены по спирали двумя веерами, одно в торце 3.5мм и по 5мм в двух трубках завихрителях.
Воздух подается улиткой с мотором 12в 6ват, без регулировки оборотов.
Печь стабильно горела четыре с половиной часа, израсходовав около 4л масла.

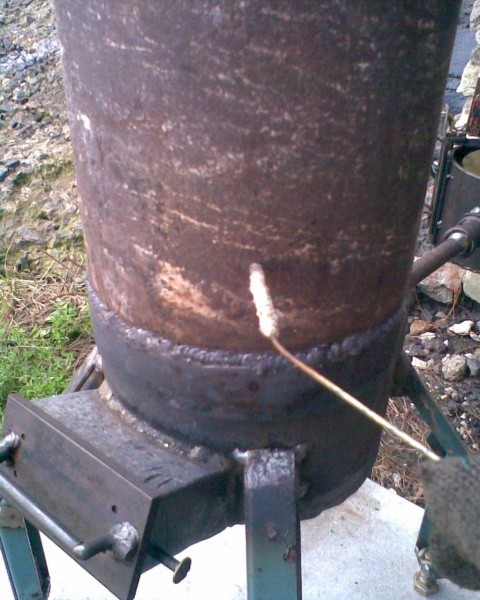

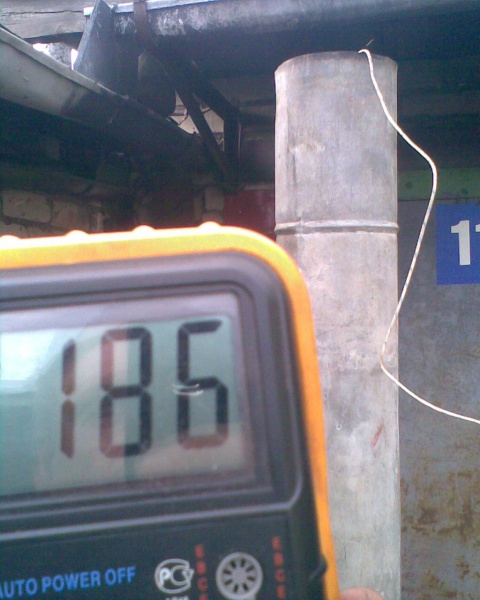

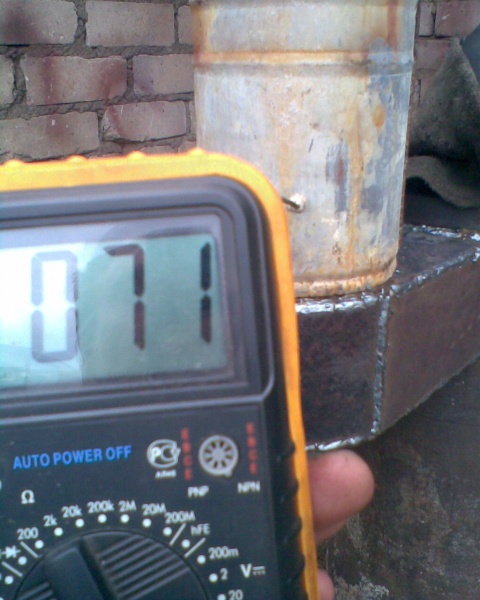

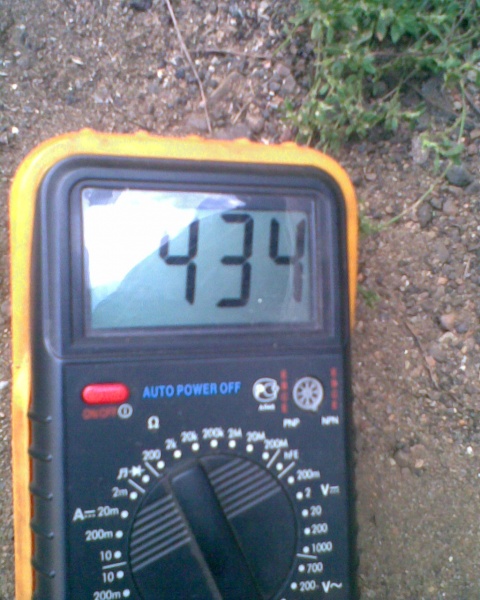

Замер температур показал не более 450гр на корпусе в самой горячей точке , 70гр дым. трубы и 190гр отработанных газов.

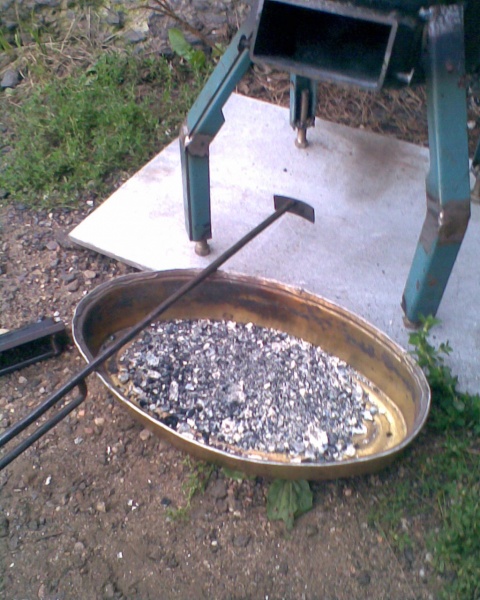

Не хочу опровергать мнение других об образовании асфальта при наличии уровня масла на дне печи, но у меня, к удивлению, получился легкий, рассыпчитый пепел, легко удаляемый лопаткой.
На днях попробую увеличить время горения более 8 часов, посмотрю что получится, если кому интересно, отпишусь.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

что сказать, по большому счету общими усилиями форум пришел к некой конструкции печи стабильно работающий до 8-10 часов без чистки... пора решать эту проблему (читая форум как то натыкался на устройства самоотчистки) у кого какие идеи... из всего что видел более всего мне понравился автоскребок который бы сдвигал шлам в стороу из области испарения. у кого еще какие мнения
