Сколько длились испытания, корпус у такой печи на максимальном режиме начинает светиться, и горение становится качественней, но без наддува прогрев может длиться минут 30-40.
Наддув нужно включать минут через 5-7, и плавно, для наддува возможно много отверстий.
У меня с выпускной трубой на 89мм без наддува не заработала, работает всегда с наддувом.
С нетерпением будем ждать результатов испытаний



Re: Чертежи или схема для изготовления печи на отработанном масле.

Привет.
Счастливое число печника- отработчика 45/3 (45 отв. диаметром 3мм).
С нетерпением ждем.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Значит так и будет- 45/3.
Remix59, еще раз напиши, пожалуйста, по их расположению: сколько от нижнего торца, сколько рядов, расстояние между рядами, верхний ряд- середина между сковородой и нижней точкой дымохода?.
Завтра планирую сварить и испытать- если получится, то с меня фото.



Re: Чертежи или схема для изготовления печи на отработанном масле.

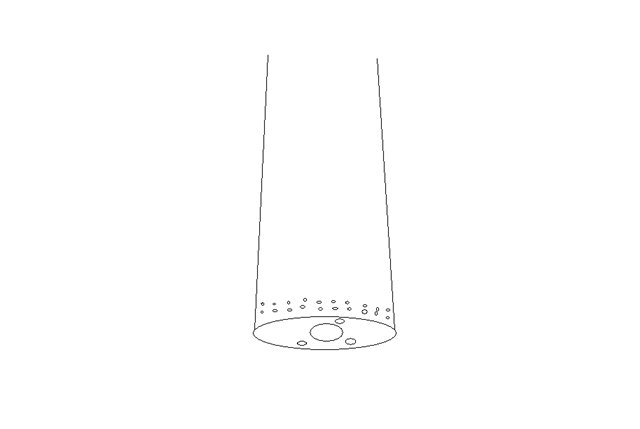

С самого низа по спирали, 3-4 см между, шаг спирали смотри по высоте печки.



Re: Чертежи или схема для изготовления печи на отработанном масле.

remix59 спасибо тебе огромное!
Слушай, а при моей конструкции (сковорода на растоянии 2 см от стенок балона и 5см от дна) масло будет достаточно прогреватся?
Просверлил 45/3- что-то как то не серьезно смотрится- имхо, пересчитал- получается по площади все-равно что трубка на 10мм.
Точно правильно сделал? Печь планирую не наддувать..



Re: Чертежи или схема для изготовления печи на отработанном масле.

Фото после испытаний.

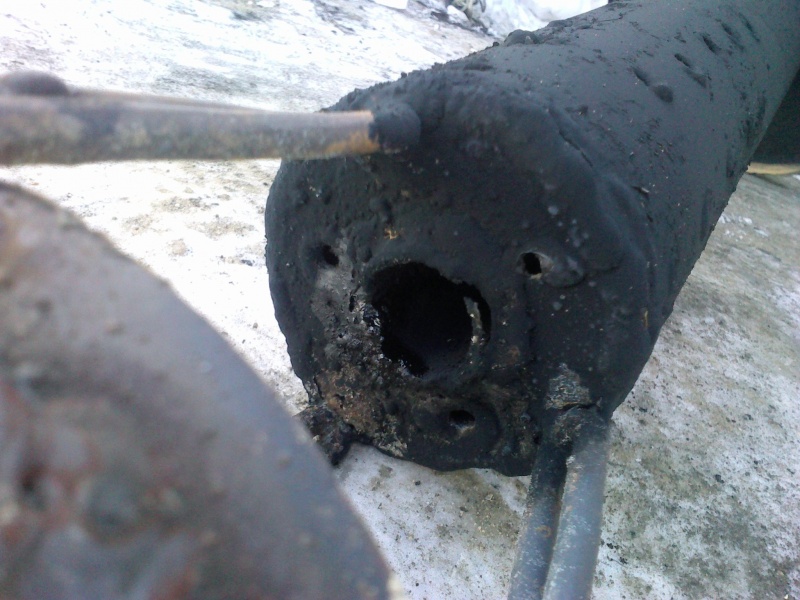

Как видно на последнем фото подающая труба заварена и сделаны 3 отверстия в заглушке. Видео загрузил на мыло, сейчас в обработке. На ютуб загрузить не получается.



Re: Чертежи или схема для изготовления печи на отработанном масле.

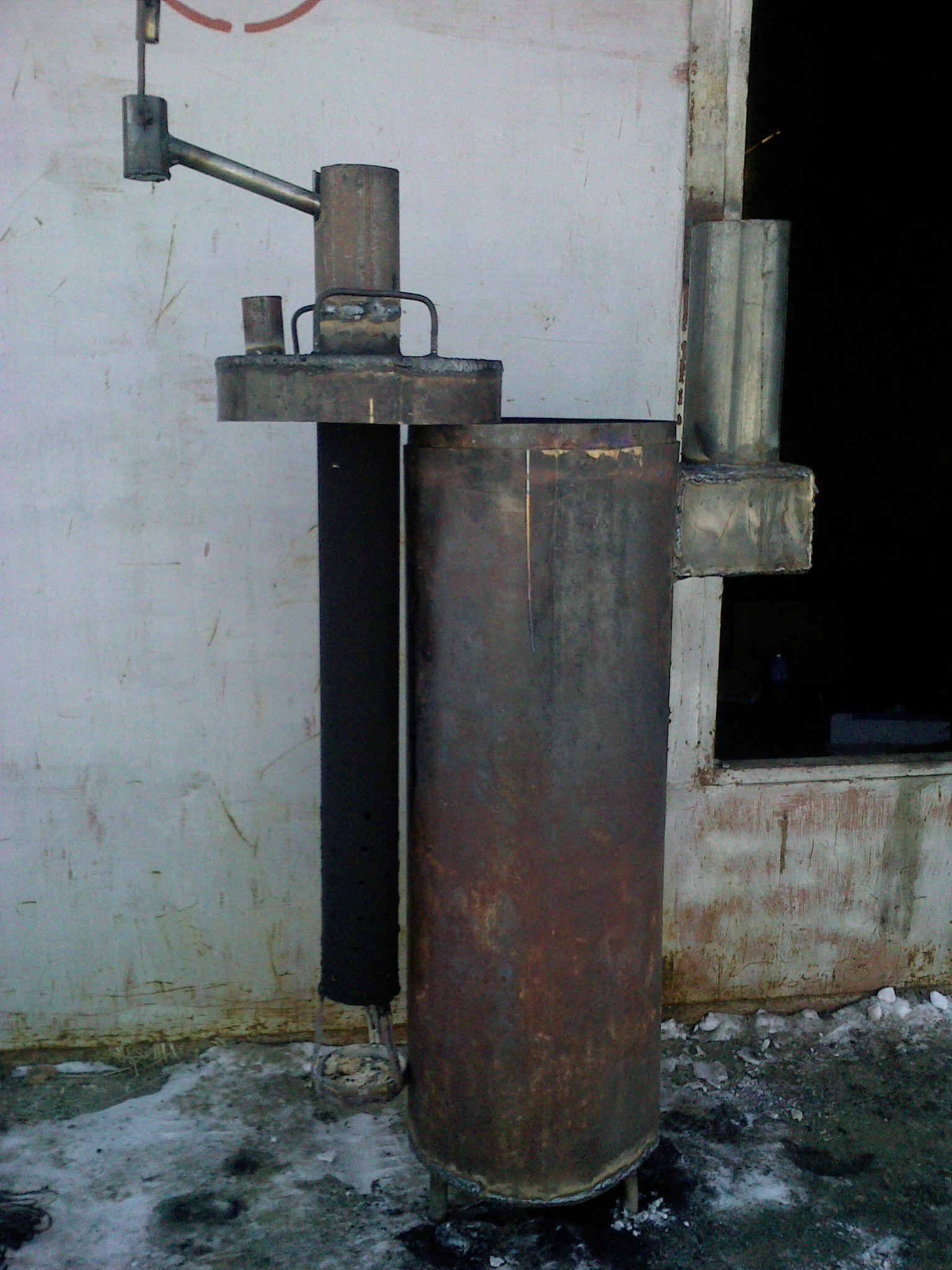

J.E.M.P. На растекателе в верхнем ярусе просверлено по кругу 30 отверстий д. 2,5 мм. Отвод от растекателя проходит в зоне интенсивного горения, по нему перегретый воздух подается в завихритель вниз и по кругу. Без него горит даже красивее, но в котле остается много черной жирной сажи.Спасибо за высокую оценку. kiril.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Спасибо за высокую оценку. Себестоимость? Насос от мотоцикла УРАЛ покупал. Остальное делалось из хлама. Ведро сколько-то лет валялось на свалке,до этого еще работало отопителем ДТ -1 (На диз. топливе, испарительного типа.) Были и такие. А вот отвод на завихритель прогарает, видимо как и котел, его следует делать из нерж.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Прошли первые испытания.

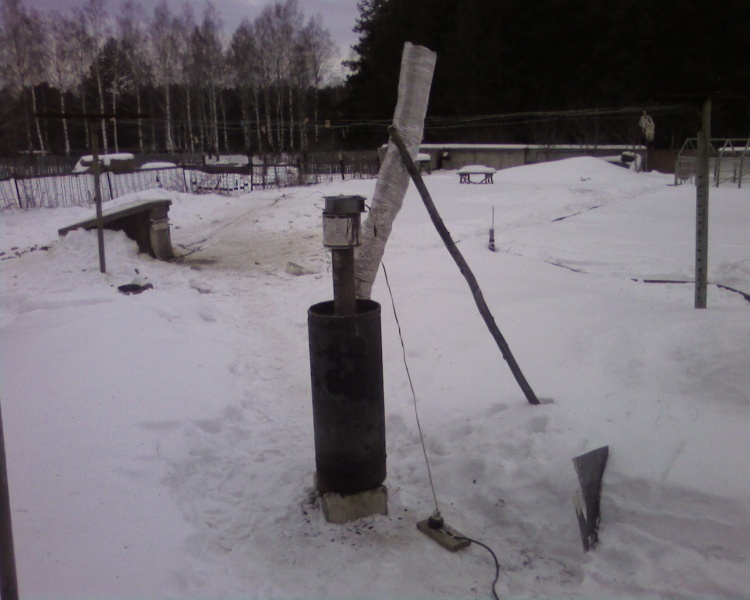

Печь без вентилятора работать отказалась, в принципе от такого дымохода большего я и не ожидал. Поразил выхлоп печи- просто горячий воздух, нет и намека на дымку . Разогреть печь до красна что-то тоже никак (может мешает ветер и окружающая среда -15 градусов):mdaaa:. Горение ровное, пламя в основном синее, но бывает и красные языки проскакивают. Фото прилагаю.



Re: Чертежи или схема для изготовления печи на отработанном масле.

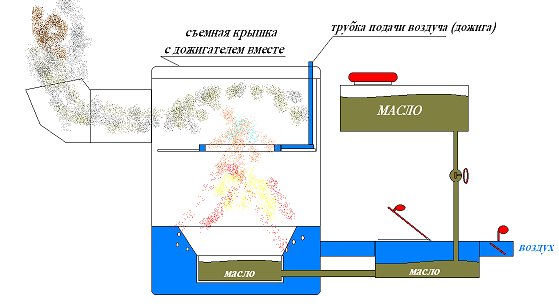

Всем привет. Ребят, просмотрите эскизик. Плюсы , минусы, недочеты.



Re: Чертежи или схема для изготовления печи на отработанном масле.

2 masteratti
Сифона нет, уровень масла как контролировать? Открыть дверку над маслянным баком? Можно получить дозу пламени в лицо. Наверно, ни к чему делать общий воздушный канал, в дожигателе кольцо- отверстия внутрь направлены, греть будем дымоход, или все-таки стенки у печи?
И таже ошибка что и у меня- как чистить под тарелкой?



Re: Чертежи или схема для изготовления печи на отработанном масле.

Скорее всего дело не в дымоходе, у меня 3,5-4м все равно пришлось воткнуть вентилятор и с ним работает очень хорошо. но через 4-5 минут интенсивность горения уменьшается думаю это из-за того что масло быстрее выгорает чем поступает предполагаю надо уменьшить производительность вентилятора.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Закончены испытания печи. Труба на150 длина800мм. Подача воздуха на60мм. Дымоход наружный диаметр110мм. Чашка диаметром120мм, приварена к воздушной трубе на растоянии70мм. В воздухоподающей трубе просверлено 5рядов отверстий Ф6мм, через50мм, начиная от края трубы. В ряде по 8 отверстий. Подача топлива верхняя прямо в трубу. Расход не измерял. Пламя белое. Фото позже. Может кто-что подскажет, заранее спасибо.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Испытание длилось около часа. Примерно через 5 минут после запуска установил вентилятор и менее чем 1 минуту корпус на высоте 25-40 см стал слегка краснеть. Горение происходит на 1 и 2 уровне отверстий. Еще минут через 5 убрал наддув. При этом горение ослабло. Затем снова установил наддув и так несколько раз. Погасла печь после закрытия вентиля через минут 5-6.
Вы правы, надо уменьшить кол-во отверстий. А можно сделать отверстия на трубе 89 по всему периметру, наподобие того, как это сделал KIRIl.


и самое главное ТЕПЛО!!!!!



Re: Чертежи или схема для изготовления печи на отработанном масле.

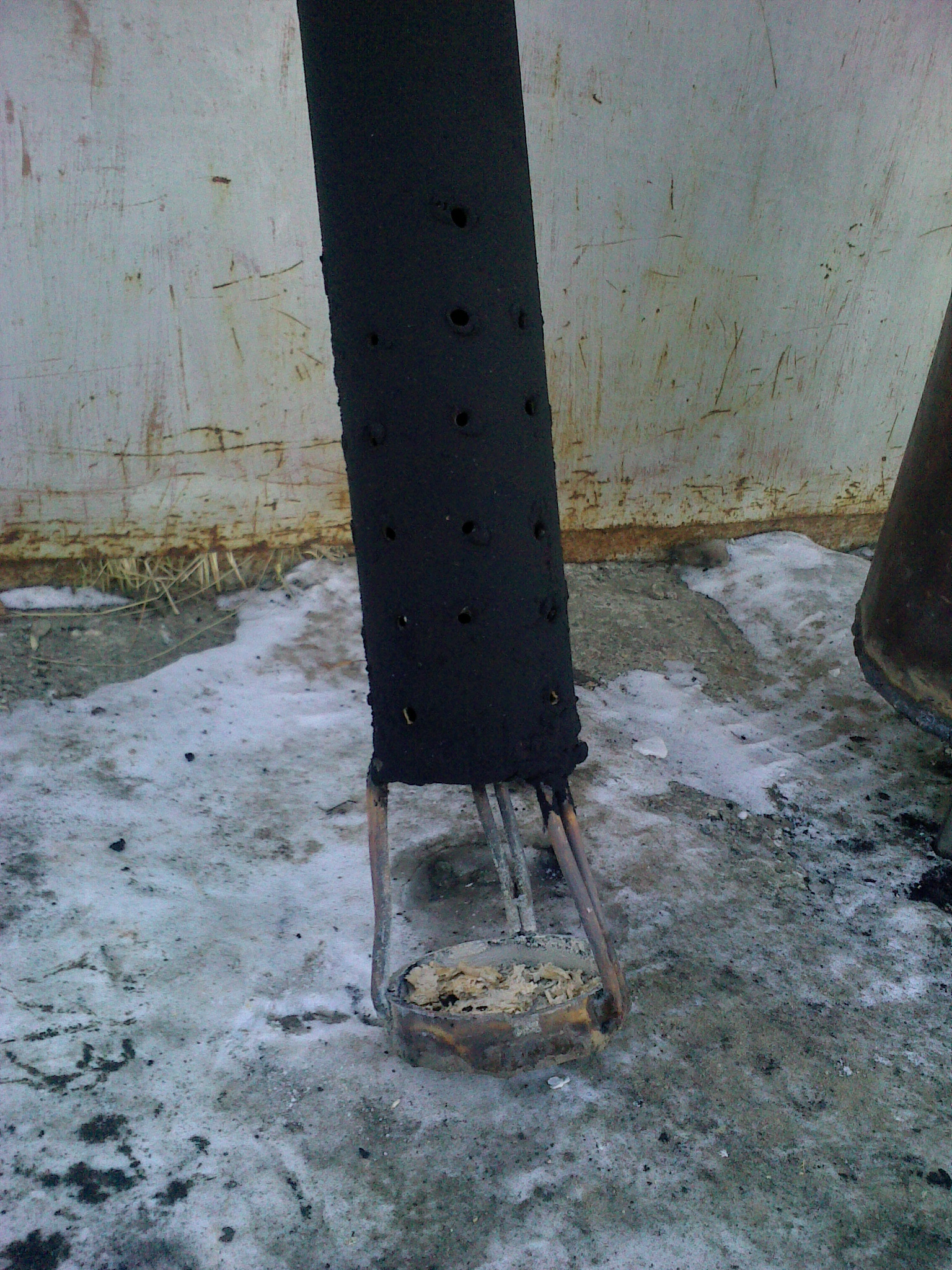

Посмотрел фото и как раз это хотел предложить, на фото видно, что работает только два с половиной ряда отверстий.
Будет отлично если отверстия все таки просверлить, диаметром 2-3 мм, почаще и пониже,
Пусть все будут не выше 15-20 см от дна трубы.
А верх трубы подачи закрывал? И смотровой лючок?
На малых и средних расходах это нужно, а вот на максимуме там дыра нужна лучше регулируемая.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Клапаном от москвича. А смотровой лючок пока обломком кирпича

Видео смотрел? А то не знаю, доступно ли для других пользователей



Re: Чертежи или схема для изготовления печи на отработанном масле.

Если потребуется наддув, а скорее всего потребуется, возникнет проблема, в печи разряжение, в ванне подачи давление повышенное, будет перелив.
Воздух подавать проще отдельной магистралью и вниз и в дожигатель, отверстия в нем можно направить вниз на встречу факелу, создав дополнительную турбулентность, но с конфигурацией дожигателя видимо придется повозиться.
Воздух поступающий в кожух будет омывать низ чаши, он конечно согреется, но вопрос, на сколько охладится сама чаша, может низ чаши не омывать воздухом, а кожух сделать кольцевым?



Re: Чертежи или схема для изготовления печи на отработанном масле.

В верхнем бочке будет сделано стеклянное смотровое окно. Видно уровень плохо, но зато герметично. Та дверца над маслянным баком, является технологической для чистки отложений (закрыта при горении плотно без подсоса) воздух для горения пройдет через бачок,унося с собой теже самые горючие испарения. Слива с главного бака, как такового не будет. При эксплуатации такой кастрюли, эксцесов с попаданием тосола и воды не было, зато самопроизвольное возгорание в верхнем колене котла-происходило. С этим намерением решил новую печь делать с дожигателем . Верхнюю крышку хочу делать сьемную, к которой на двух трубках приварена платформа, она же делит печь на две камеры- горения и дожига. На практике может получиться камеры- возгорания и горения.Отверстие в платформе= ф дымохода, обрамлено трубкой с отверстиями. Чистка производится при снятой крышке с дожигателем. Вся затея в том ,чтобы не пахло, не искрило и безопасно без присмотра. Хочу попытаться создать в печи огненное ядро, пусть и смешно но попытка не пытка. Да, кстати, все это должно автономно работать, быть красиво и ... висеть под потолком (около 2 м) Дымоход высотой не менее 5 метров, чтобы наддув был не нужен.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Видео посмотрел, красиво, только шея устала
Это улитка от Москвича? Сколько ток потребления?



Re: Чертежи или схема для изготовления печи на отработанном масле.

Поздравляю!
Такими темпами, чудо- печки канут в лету.
