Печи на отработанном масле своими руками

Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

диски + обдув !



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Сегодня доделал насос для своей печи 159, за основу взят насос скутера (треугольный). При 7в подает 1,7 л. для сравнения ураловский при 7в 1,5л



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Принимайте новенького =)
Решил сделать печку на отрабоотке ,поиски инфы привели меня на этот форум. Читаю четвертый вечер подряд но вопросов пока на много меньше не стало :)
Печь (а точнее котел) хочу использовать для отопления гаража, пока что он 21 м2 но весной планирую достроить бокс 40 м2 и высотой 4м а гараж переоборудовать под мастерскую. Поскольку всё это вплотную к дому, излишек тепла можно "сбрасывать" на отопление дома (100 м2).
Как понял из форума лучше котла с наддувом пока что ничего относительно простого не придумано. В наличии есть всякое железо, листовой металл 3-6мм в том числе нержавейка 0,5-4мм, трубы чёрные разные и пара кусков 57мм и 1/2" нержавейки, пара ненужных пропановых балонов. Так же есть множество слесарного инструмента, резак, полуавтомат, аргонодуговая сварка + опыт работы всем этим хозяйством и хорошие знакомые токоря =)
Подскажите или поделитесь ссылкой на чертежи рабочей конструкции (понятное дело прийдётся настраивать но хотя бы будет от чего плясать в размерах).
Форум хороший но инфа как то немного разобщена, прочел много а вот общая картинка как то не клеится, сообразить не могу что к чему. Из того что понял лучший вариант маслонасос (жигули-уралы, топливно-дворничные желательно с перепускным (редукционным клапаном)), улитка для наддува, завихритель и т.д. ...
Мож кто может от руки нарисовать чего как с рамерами и расстояниями, в какую сторону закручивать отверстия и прочее.
Буду примного благодарен.



Re: Начинаю делать печь на отработанном масле заново...

всем доброго времени!!
и вот опять я тут, и очередной отчет.

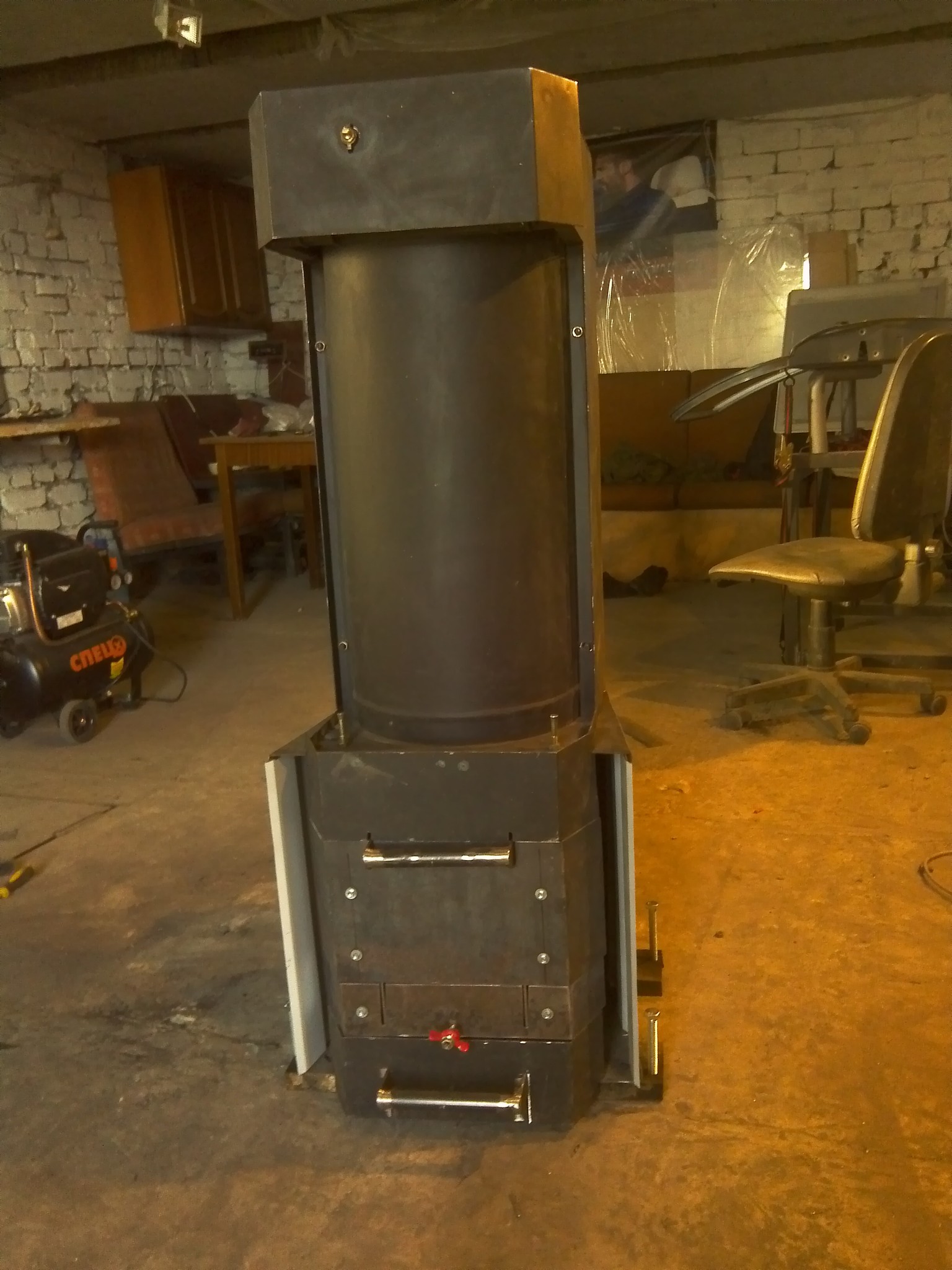

конструктив почти закончил, поэтому принялся за внешний вид и за кой какие "доделки"

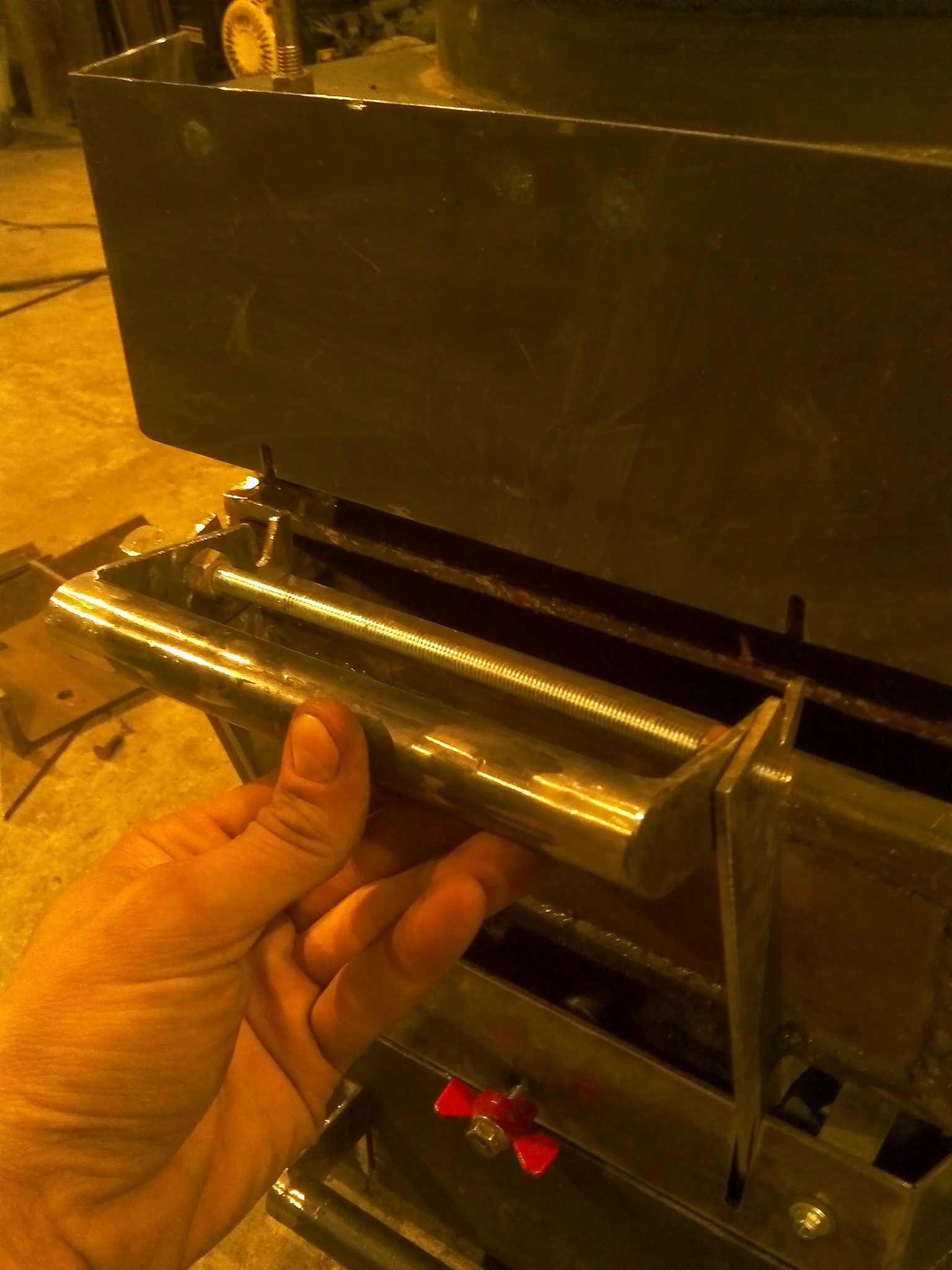

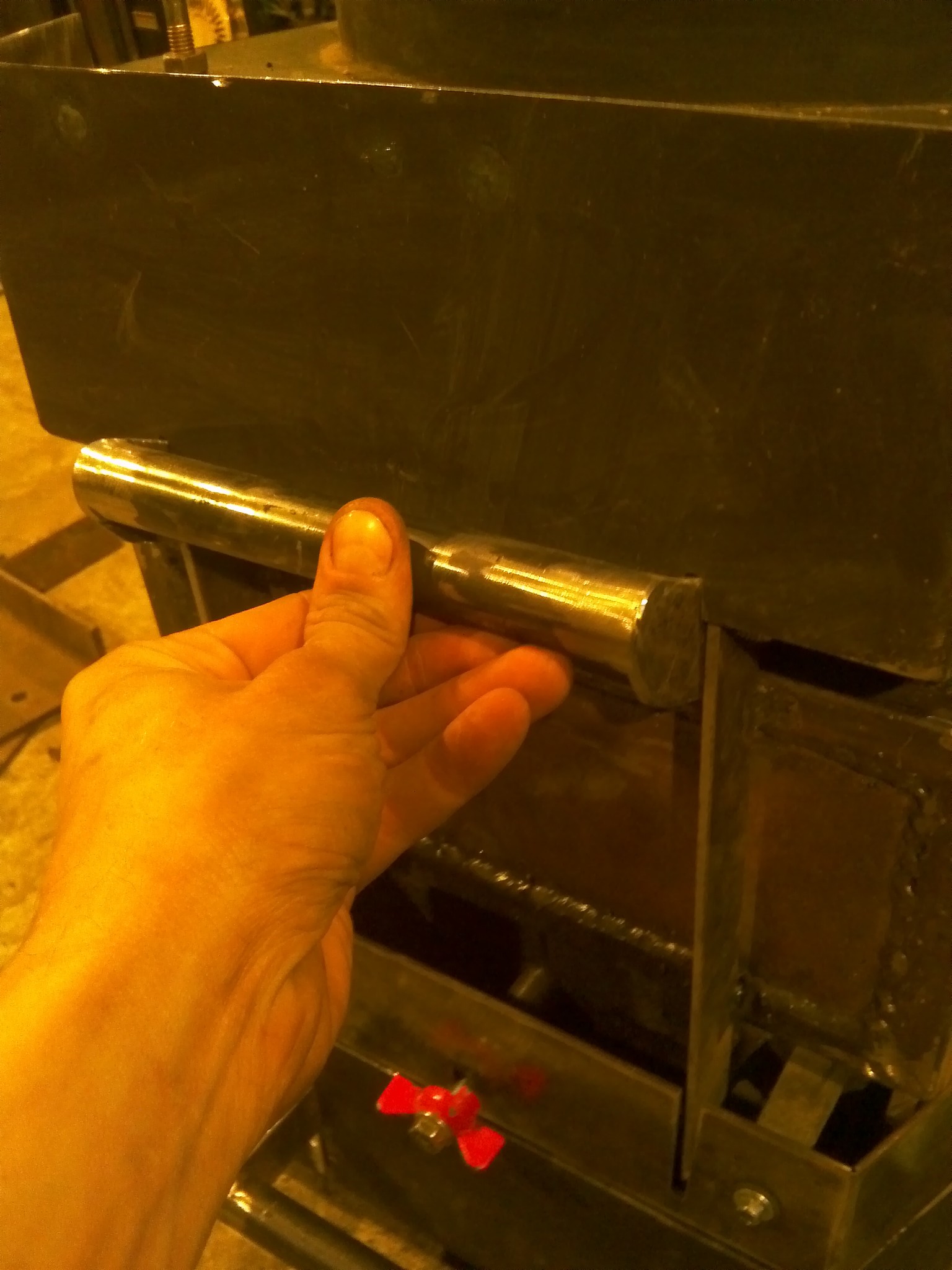

сделал ручки на дверки (честно говоря ушло много времени на то, чтоб придумать как организовать запирание загрузочной дверки) БАЛИН так прикольно получилось
действо выглядит так:

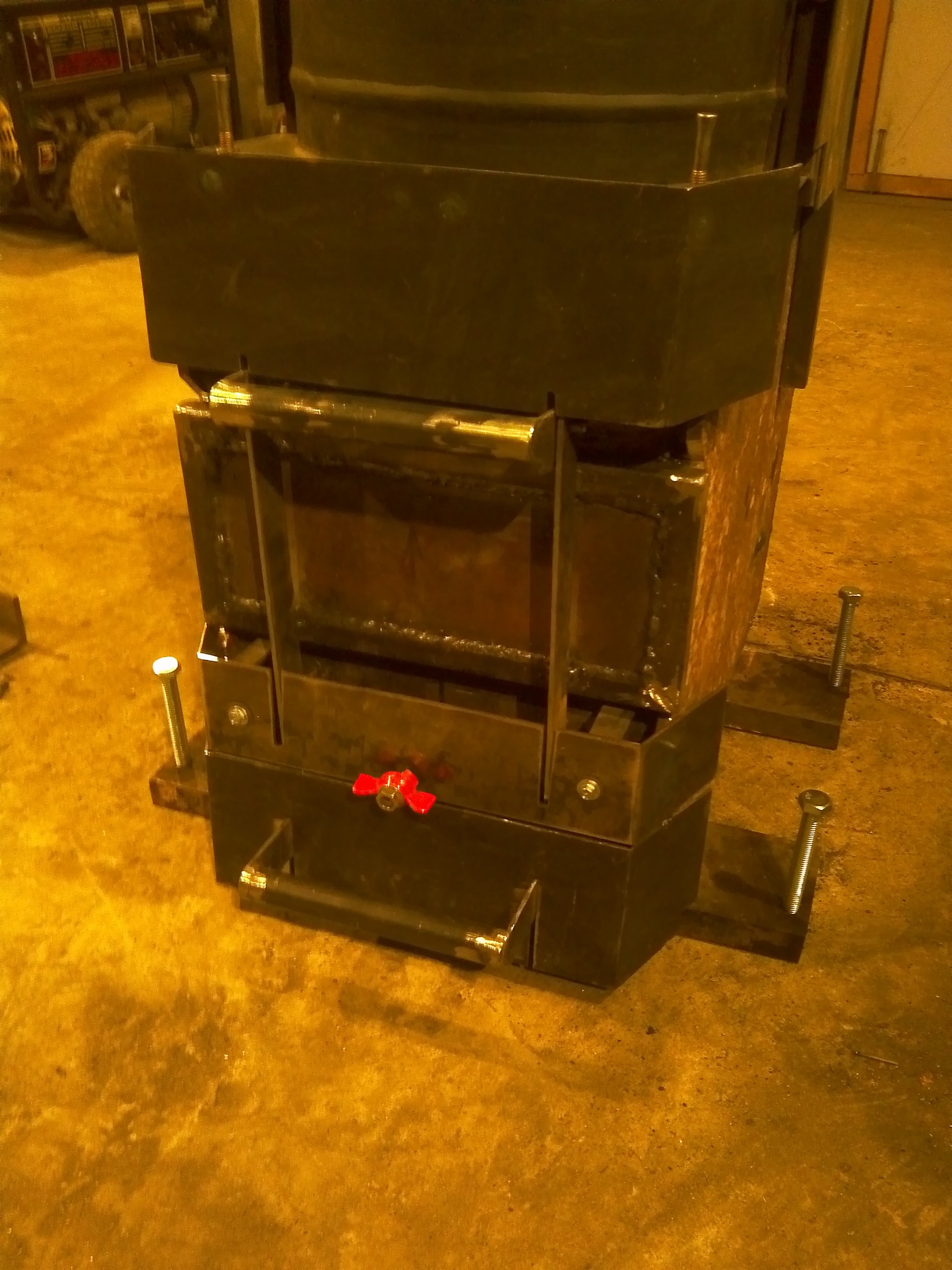

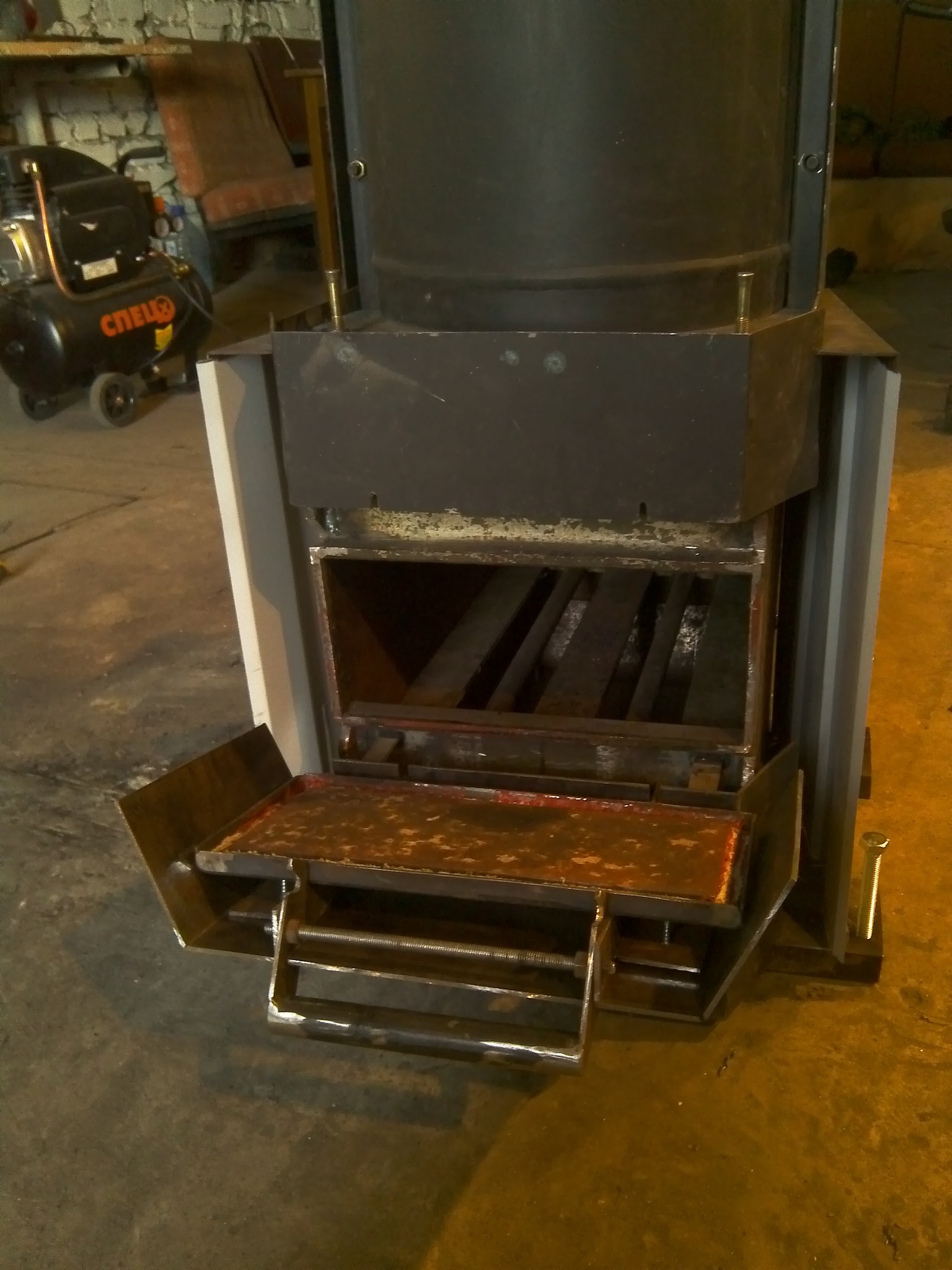

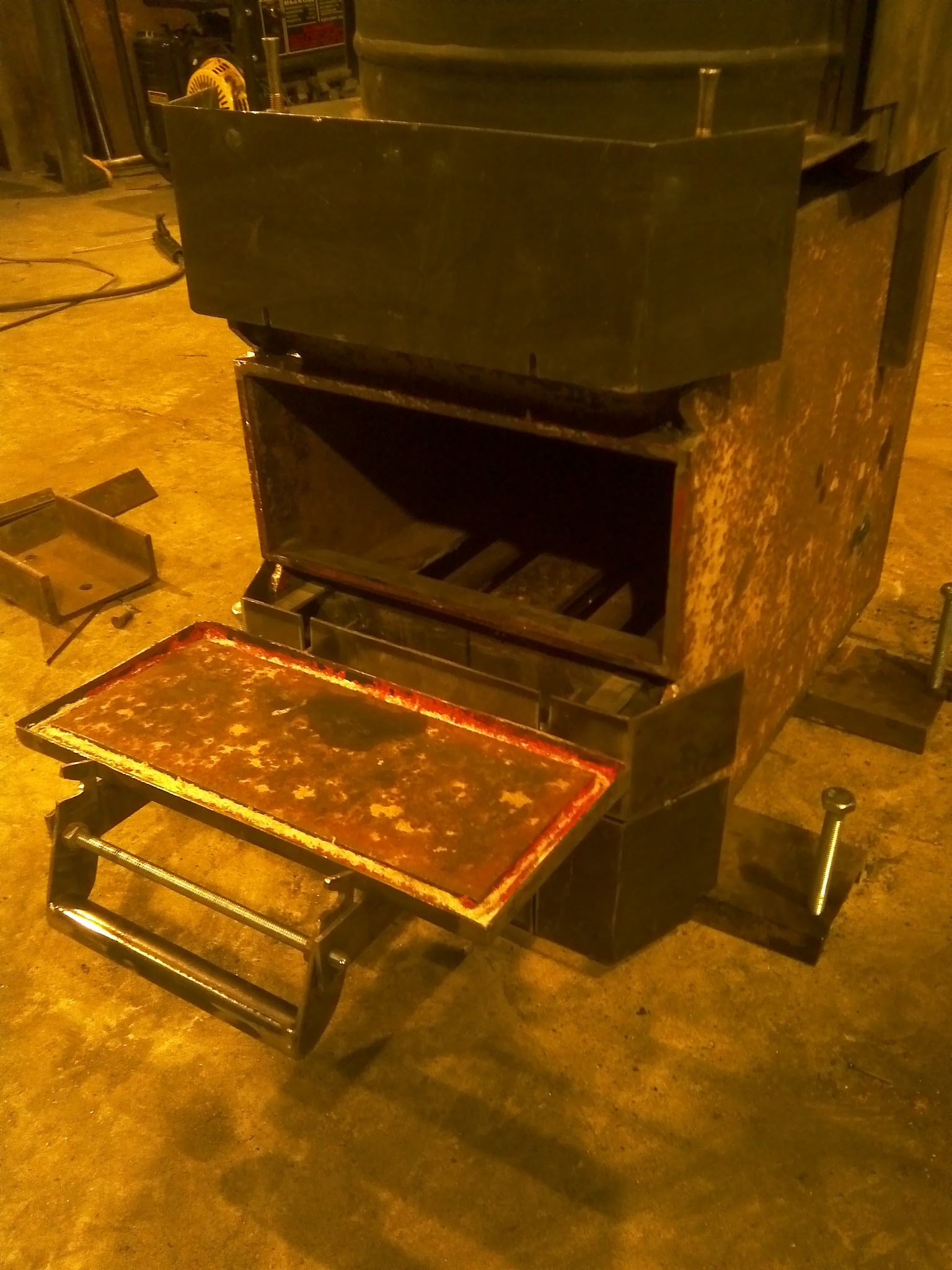

дверка открыта

(кстати на фото видно, произвел гермитизацию. в полость залил термостойкий герметик, и в него вдавил асбест шнур)

дальше начинаем закрывать

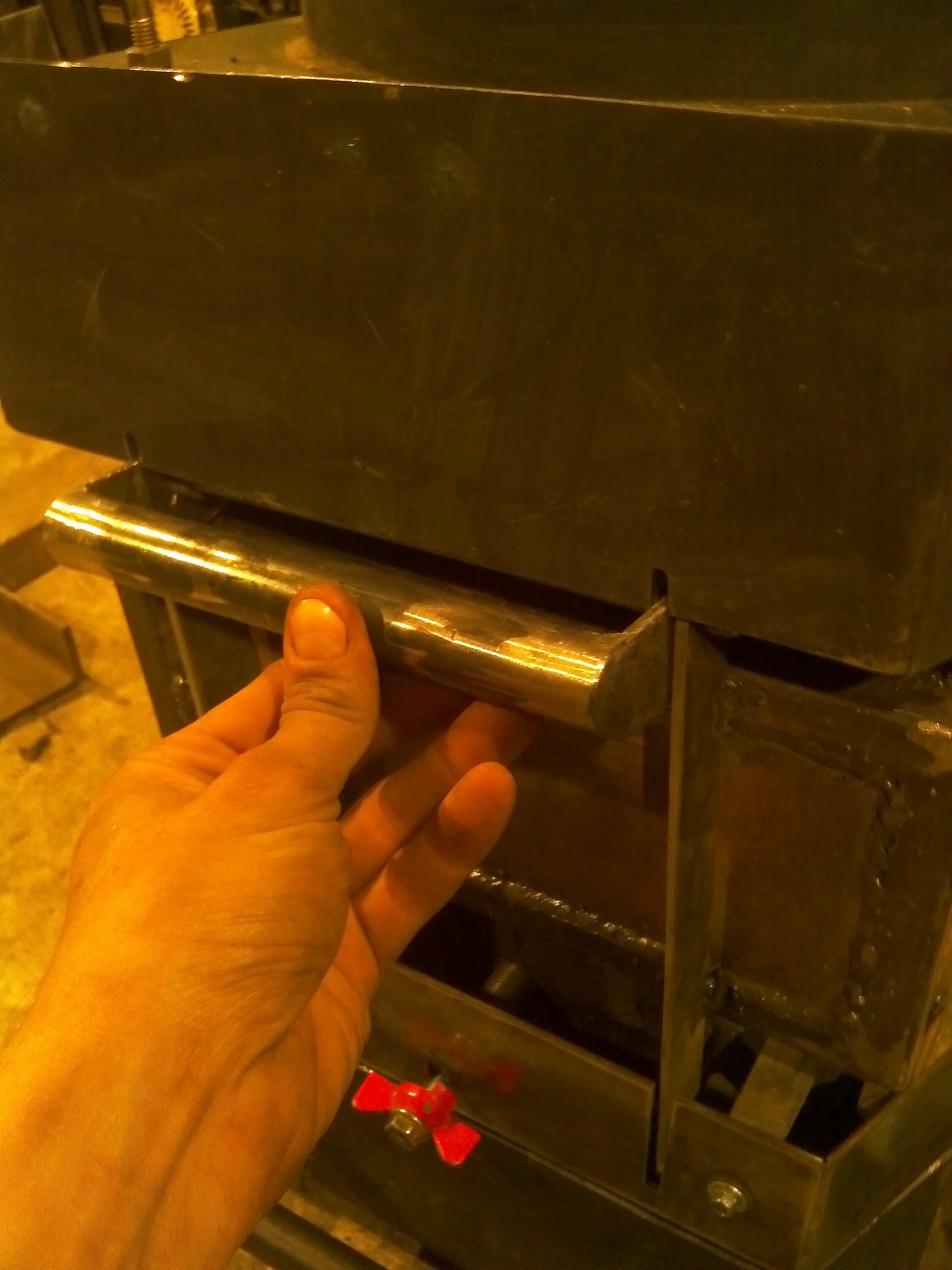

затем просто опускаем ручку вниз, и происходит очень плотное запирание с вдавливанием дверки

в общем еще раз повторюсь, получилось крайне симпотично!

затем занялся закрытием передней панэли по принципу, как на старой печи (частично, конечно уже было на предыдущих фото, но все равно)

и вот, в тот момент когда я уже вырезал последнюю панель, осталось её только согнуть и приделать, ко мне приехали люди, а привезли много СЧАСТЬЯ!!!!!!!

выгрузив все это, перекурив это счастье и запив его кофем, сил и желания что то строить уже не осталось, и я пошел домой
ну вобщем в очередной раз пока все, вопросы будут пишите



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Посмотри здесь https://www.termoportal.ru/media/albums.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

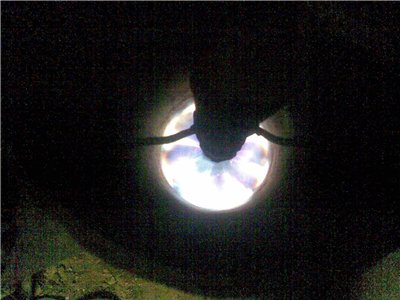

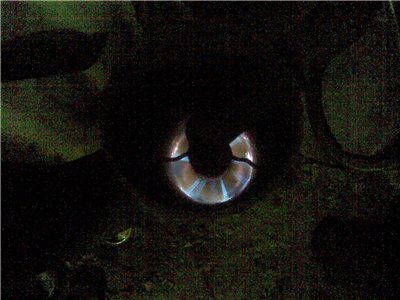

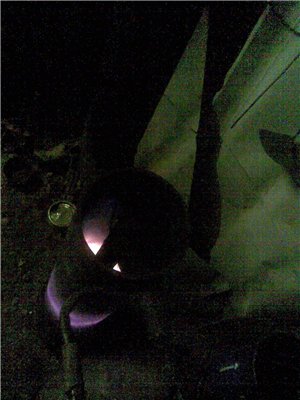

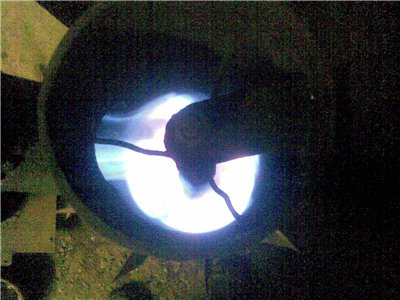

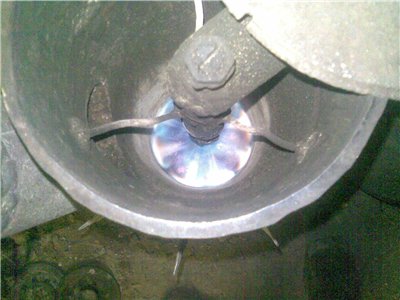

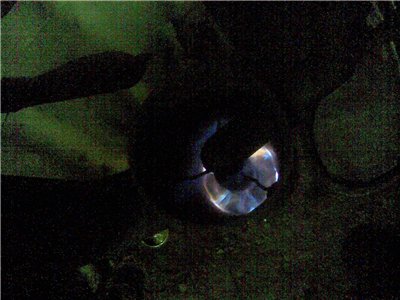

SAD, по поводу работы печи. Я на своей имею возможность плавно изменять подачу масла, и воздуха по отдельности. Так вот. При уменьшении количества капающего масла, струи опускаются ниже. А если потом после этого уменьшить количество вдуваемого воздуха, то пламя опять поднимется выше. То есть если одновременно с уменьшением масла, уменьшить и воздух, то пламя можно поддерживать на нужной тебе высоте.
Но тут нужно придерживаться того, чтобы пламя из верхних отверстий дожигателя было еле голубым. Это моё ИМХО. Перемещая пламя вниз, вы зря охлаждаете уже сгоревшее пламя чистым ыоздухом, охлаждая верхнюю часть печи.

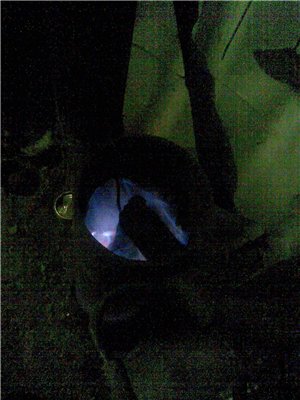

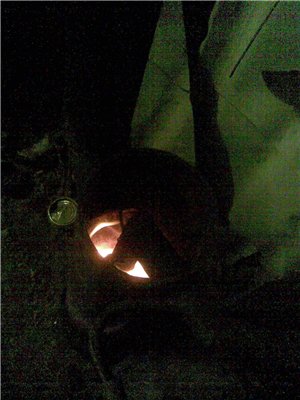

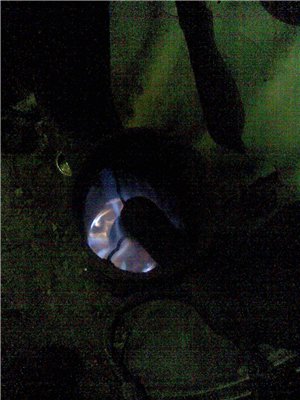

Я на своей баловался так: открыл верхнюю крышку печи (она у меня накрывает печь как на кастрюле, то есть не лючёк, а полноразмерная крышка), и потихоньку уменьшая подачу воздуха. Пламя перемещается выше. Потом оно уже (синее) начинает входить в дымоход. А если ещё уменьшать воздух, то к синему пламени, что входит в дымоход, подсасывается воздух из помещения (гаража) и оно всё того же красивого цвета всасывается в дымоход.

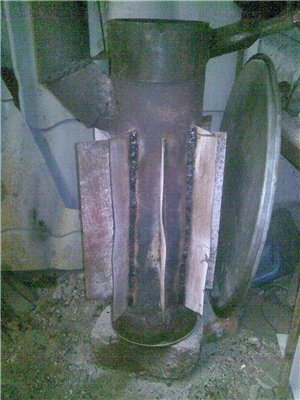

А вот для того, чтобы сбалансировать, между теплопередачей и перегревом корпуса, наварены полосы металла.

Ну и ещё напоследок



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Всем привет добил электрическую часть печи, сейчас начинаю желать саму печь. Подскажите дожигателя диаметром 69-76 достаточно для газового баллона?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Можно и 100-110мм.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

можно и 50



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

У меня был дожигатель из 76 трубы. Все работало.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Спасибо большое поеду брать трубу



Re: Начинаю делать печь на отработанном масле заново...

в очередной раз, всем доброго времени!
почти и закончилась эпопея глубокого "рестайлинга", и вот что сделано сегодня:

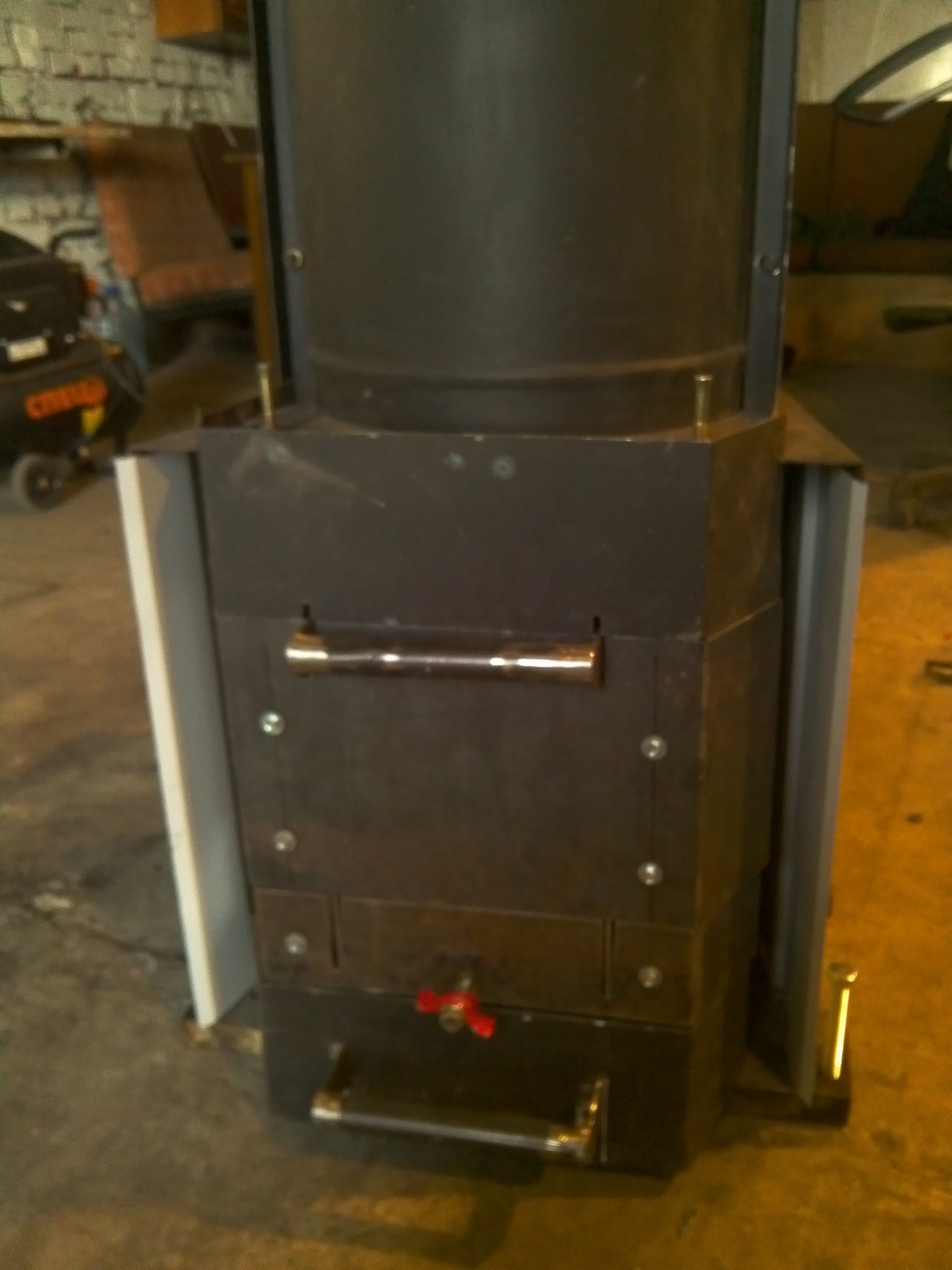

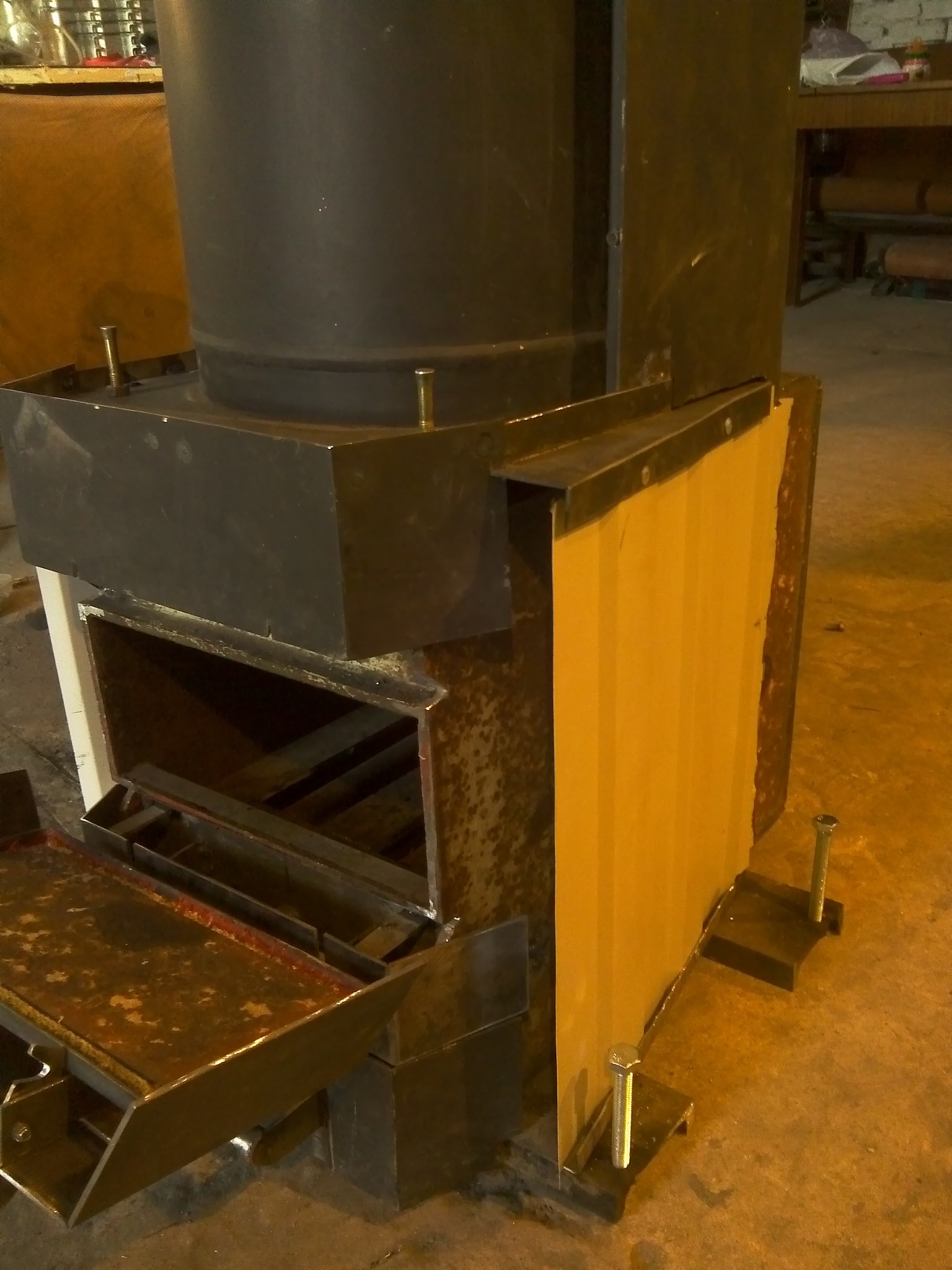

ну вопервых окончательно закрыл переднюю панель


сделал "уХи" как на запорожце, чтоб направить горячий воздух

ну и пожалуй все печь почти готова, осталось только покрасить новые элименты (этим чуть позже)

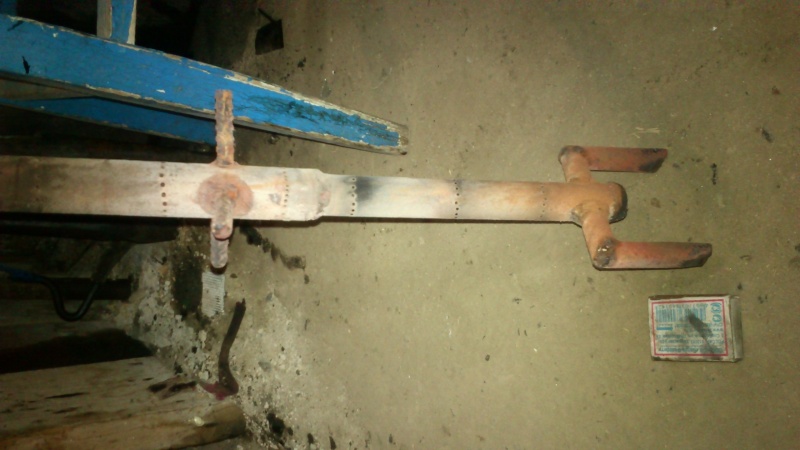

все время работ, печь стояла в центре гаража, и вот настал момент когда ее понадобилось ставить на место ГОСПАДЯ.... какая она тяжелая честно, я не приувеличиваю, я её ломом двигал в угол

кстати, лом даже попал в кадр (снизу в правом углу, железнодорожный гвоздоер )
ну и так как печь стала выше, пришлось демонтировать дымоход, буду переделывать


ну вобщем финишная прямая надо поставить дымоход и можно приступать к испытаниям:
- дрова
- дрова + масло
- покрышки
- покрышки + масло + дрова
- ну и еще как нить
ну вобщем пока все, будут вопросы пишите



Re: Начинаю делать печь на отработанном масле заново...

бедный лобзик !



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

У меня такая тоже работала.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Сделал новый дожигатель,из двух частей,верхний ф 25 мм,нижний ф20мм.Котел нагреваться стал сильнее
В дальнейшем буду завихрители делать!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

У самого печь Ф120(в дальнейшем будет 2х об. котел), дожиг. Ф25. Результатам остался доволен Эксперементы продолжаются



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

здравствуйте всем. котлов не делал потому есть вапрос, вот эти трубки которых много в рубашке вадянной, не забиваются сажей или гарью какой либо.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Здравствуйте уважаемые форумчане!
Необходима ваша помощь в совете.
Повторюсь низ печи утеплен!Сделал новый дожигатель,завихрители.

Низ печи раскаляется очень сильно.

Но остается по прежнему сухой остаток в районе подачи масла (без мантировки не отбить )
Остаток с завихрителями изменился(уменьшился), приобрел рыжевато-черного цвета!

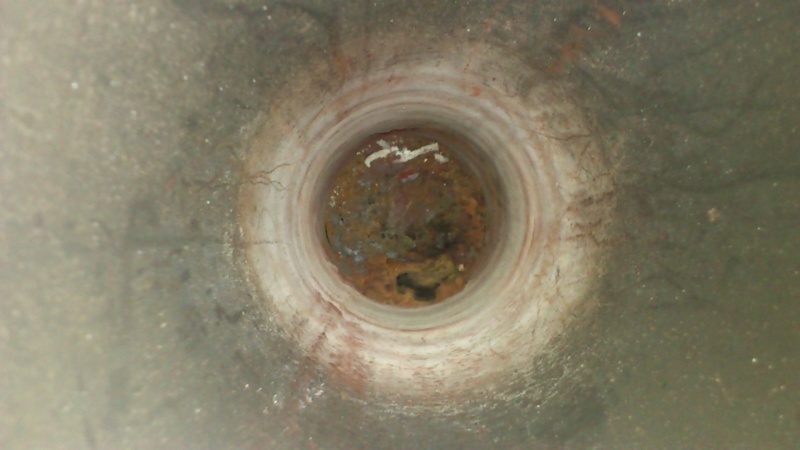

Обратите внимание на низ,видно металл в центе

После работы мантировкой

Может стоит частично убрать утеплитель...?Или сделать подачу сверху+тарелку.
За ранее благодарен.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Со временем все равно придется делать ревизию+чистка,незначительная часть сажи уменьшит теплопроводность!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Мужики, подскажите кто и как снимает тепло в котлах, понятно что между верхним рядом отверстий дожигателя и дымоходом лучше всего но кто и как решил эту задачу? и есть ли смысл заморачиваться на двухоборотный котёл, или будет достаточно хорошего теплообменника?
З.Ы. Приглянулся чертёж из 328 поста этой ветки, какой там диаметр дожигателя и корпуса(?) Я так понимаю что в печи с наддувом дожигатель может иметь произвольный диаметр главное чтобы он обеспечивал необходимое кол-во воздуха в зоне горения или есть какие то критерии по выбору соотношения диаметра корпуса и дожигателя?
