Печи на отработанном масле своими руками

Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7


Если заниматься пряможогом то порекомендовал бы жабры как в дожигателе у УВ.кирила. Горит отменно белым пламенем не коптит сделал с расходом 15 киловатт так сделал при большем потреблении система закипает. С торца отверстия ненужны . Только нужна кастрюлька китайская диаметром 190 мм . Работает на самотяге в следствии чего на дожигателе за 5 часов собирается сажа приходится через смотровое окошечко с верха чистить провлочкой работа до чистки кастрюльки порядка 8 часов. Что удобно на дожигатель с жабрами точного пропила болгаркой не требует и работает превосходно . Дыма из дымохода нет. В кастрюльке огонь крутится что способствует лучшему перемешиванию паров масла и хорошему их сгоранию . дожигатель был сделан из 76 трубы.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

А на первом фото у вас это что верх печи ? Если это верх то края не ровные нет помоему плотного прилегания крышки. Соответствнно подсос могет быть но сам тоже себе наваривал где не ровно и зачищал болгаркой чтоб было плотное прелегание.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Доброго дня всем, подскажите пожалуйста по печке. Вот такая конструкция:
http://www.termoportal.ru/forum35/thread1340.html
Баллон пропан 50л. На трубе ф85 висит вентилятор отопителя от волги 2101, дует хорошо. Питается от компьютерного БП. Регулировки по воздуху пока нет. Подача масла верхняя.

С розжигом проблем нет: заливаю масло, сверху грамм 100 розжига, бросаю бумажку горящую через окошко в крышке и сразу же включаю наддув. Так же параллельно вентилятору от волги, подключен пылесос. Использую сразу после запуска, позволяет разогреть печь до красна меньше чем за минуту. После чего работает уже от вентилятора.

Проблемы:
1. Пламя практически во всех режимах оранжевое. Дую печкой - оранжевое, выше уровня верхних отверстий. Дую пылесом - оранжевое и может доходит до верха баллона. Синева появляется только при значительном снижении подачи воздуха и подачи масла, но при этом температура печи значительно падает. Пока не знаю, что с этим делать. Планирую добавить отверстий до середины дожигателя.
2. Большой расход масла. От 2л\ч. И, судя по всему, он не сильно зависит от количества подаваемого воздуха. Следовательно для уменьшения расхода и мощности печи необходимо уменьшить площадь дна, так? Думаю для это изготовить конус ф85 на ф200 и высотой от дна баллона до трубы дожигателя и приварить его к трубе. Тем самым я уменьшу площадь масла с которой происходит испарение (уменьшу расход) и получу возможность уровнем масла регулировать производительность и расход печки.

Посоветуйте пожалуйста, как лучше порешать эти вопросы?
Спасибо.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

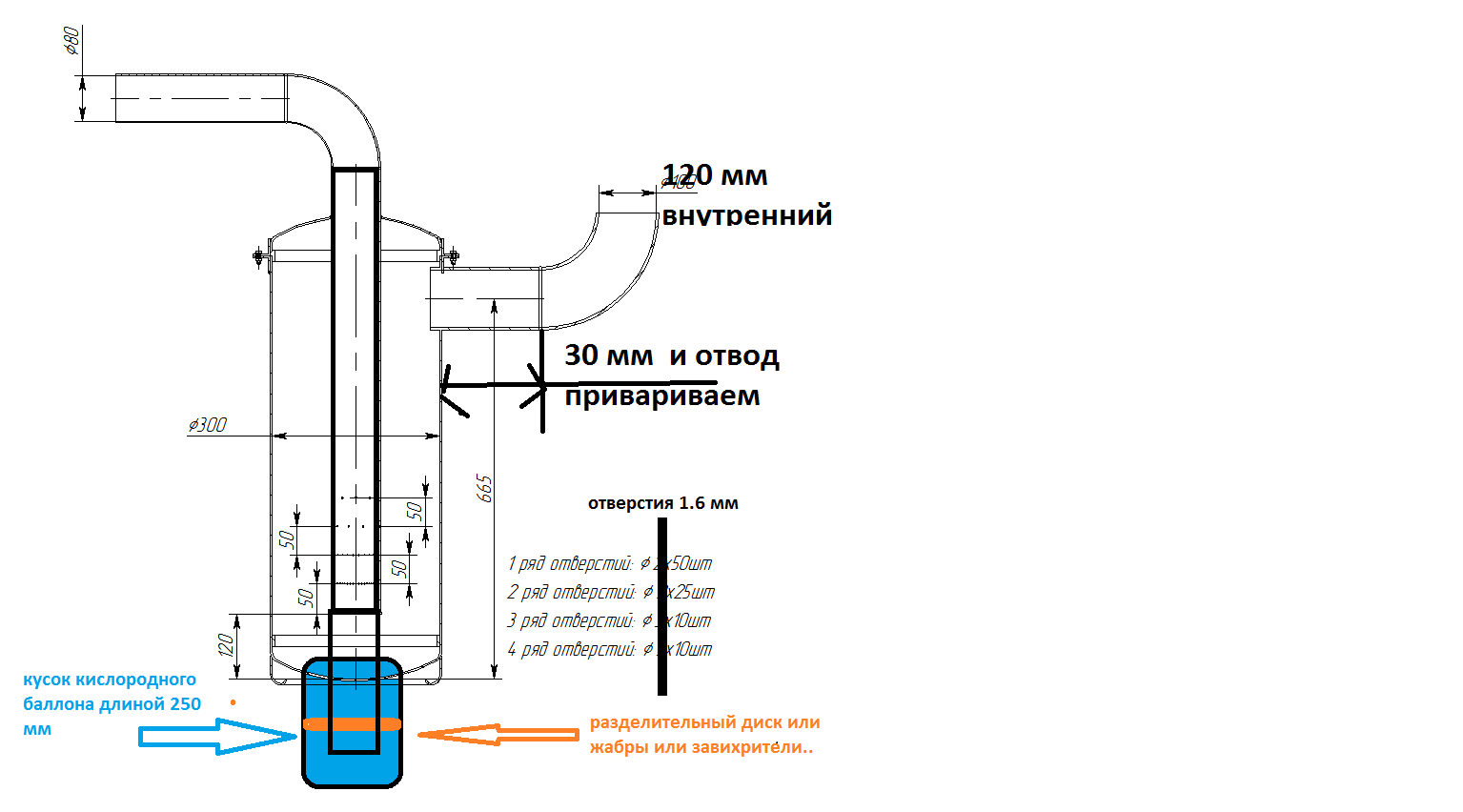

УВ. GSFor! Возможно сделать по такому принципу .. Внизу баллона делаем первичную камеру .. Чистка печи через верх .. Работая первичная камера нагревается и отдаёт тепло стенкам баллона ..



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Сегодня шарахался у нас на свлке металлолома попалась разобранная стиралка автомат . Занимаюсь ремонтом но не о том дело . Есть машинки с сушкой белья аристон там на баке сверху стоит турбинка с воздушным теном . Покрутил я ее а она сразу с воздуходувом на прямую в бак . Единственное при входе в бак прямоугольник сантиметров десять на два сантиметра . Движок там 230вольт на 43 ватта а вот оборотов не понятно сколько . Сверху на воздухопроводе (литой дюрале-алюминевый) есть отверствие для чего не помню но на него можно приколхозить типа задвижки как на печьках с отрытым горением там регулируют подачу воздуха. А здесь на оборот турбинка дует и отверстие сверху если не закрыто то воздуха идет меньше если заткнуть то надув больше можна варировать . На днях буду колхозить этот вент в надув . Единственное принцып работы движка обычьный элетромагнит. Как будет себя вести не знаю на сколько его хватит. Короче приблуда замечательная . Плюс есть тэн электрический возможно подключить для нагрева вторички плюс я думаю это не плохая приблуда стеном вопрос сколько жрет это воздушный тэн . Но задумка я думаю не плохая и все это в одной куче и все на 220 вольт . Ваше мнение господа ? Но сегодня подклучил и обалдел дует не плохо и печь вышла и горела не плохо до этого мучался стоял кулер сотка с компа было мало а с этим печь загудела и подачей стало проще регулировать . Пепел не смотрел завтра гляну ну расход наверное 1,5-2 литра где то так . Теперь вопрос а из за чего и как уменьшить расход печи от чего это зависит ГУРУ подскажите.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Собираюсь делать новый дожигатель . Труба печьки Ф200 а дожигатель делать из Ф50 будет работать ?
Еще вопрос где то видел на форуме разборной дожигатель . Ткните носом .
будет крышка сверху закрыватся. А труба вторички проходить будет через Ф200 до центра вот как тут сделать разборной узел ? Или лучше сверху на крышке уголок, а в него вкручивать дожигатель: муфта с гайкой так правильней я думаю- тогда можно будет дожигателями игратся разного колибра. И как тогда верхнюю подачу с первичным воздухом приколхозить если будет просто съемная крышка ?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Такого не бывает. Волги есть 21, 24, 31. Жигули бывают от 2101 до 2107 (это классика), и зубилы 08-09. Как советские, так и нынешние.

Пылесос это баловство. Оно непоможет. У всех работает на тяге, или с наддувом кулером (или от 08).

Налицо пряможёг. То есть пламя начинает гореть сразу от поверхности масла.

При прекращении подачи масла, количество его в чаше уменьшается (выгорает). Следовательно уменьшается выход летучих парОв. Поэтому цвет пламени меняется от оранжевого( обогащённое) до синего (нормальное). Вам следует во первых, заварить нижний ряд отверстий на дожигателе, что позволит отодвинуть зону испарения от зоны горения. Это и называется добиться пиролизного горения. Во вторых, уменьшайте подачу масла. Чтобы в чаше не было лужи. В идеале, что упало, то сгорело. А чтоб испарялось моментально, нужно повышать температуру чаши. А именно расстоянием от чаши до корпуса печи (зазор 2-3 см снизу и от стенок). В том числе утеплить низ печи. А это, грубо говоря, ложите слой минеральной ваты в кастрюлю (вата чтобы была шире, чем кастрюля), и приподнимаете эту кастрюлю под печкой вверх. То есть чтоб низ печи был теплоизолирован от помещения.

Это следствие пряможёга. Я тоже поначалу думал, что мало воздуха, и для пробы дул пылесосом. Не помогло.

Нет. Нужно разделять расстоянием зону горения от зоны испарения.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

очепятка, волга 2401.

понял, спасибо. Заваривать отверстия что-то не охота, проще будет весь дожигатель поднять выше. Какое примерно расстояние от дна до нижнего ряда отверстий? 200мм?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Вообще то, у всех электро двигателей принцип электромагнита.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Тэн кушает не мало. Я бы его отключил. А подогревать вторичку можно и более бюджетным способом.Например - от выхлопной трубы.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Вот и отлично.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Конечно, оЧеПятка.

Попробуй обмотать жестью от консервной банки, и обвязать бандажём проволкой. Правда при этом нужно, чтобы поверхность была ровно круглой.

У тебя же чаша приварена к дожигателю. Сделай лучше чашу стоящую на трёх ножках, как НЛО. И труба дожигателя чтоб не приварена была к крышке, а плотно имела возможность ходить вверх-вниз. И фиксироваться болтом.

У меня чаша с 3 см высота бортов. От дна чаши до торца дожигателя примерно 5 см. Внизу на дожигателе три завихрителя. Дуют в горизонтальной плоскости. В торце три отверстия по 2.5 мм дуют в чашу.
В принципе, я могу разжигать не соляркой, а пропитанной отработкой маленькой ветоши.
Ну или для ускорения процесса, налить в чашу грамм 50 грязной солярки.
При поиске путей получения пиролиза, знайте о том, что сами по себе никакие парЫ не горят. При пиролизе в зоне быстрого испарения почти нет кислорода. А раз нет кислорода, то нет и горения там. Потом (выше) к насыщенным парАм масла примешиваются струи воздуха из завихрителей. У меня и там не горит. Так как концентрация газовоздушной среды не укладывается в горючую смесь. А выше, сантиметра на три, от завихрителей, к наполовину разбавленным воздухом парАм, вдувается ВВ, и оно начинает гореть.
Для справки. Кто знаком с карбюратором, или с образованием газовоздушной среды, напомню. Что для воспламенения газовоздушной среды нужна концентрация газа в воздухе примерно от 5 до 15%. Тогда смесь будет гореть. Если содержание парОв будет по минимуму (5-6%), то смесь считается бедной. Будет гореть вяло, со слабо голубым цветом. Если около 15%, то тоже вяло, но с тёмно синим и местами переходящим в оранжевый. Самое быстрое и жаркое пламя будет при около 10%. Именно при этом оптимальном коэффициенте содержания воздуха и работают все двигатели внутреннего сгорания.
Теперь снова о печке. Если количество паров из чаши выходит за необходимую концентрацию, то основное горение будет происходить в районе верхних рядов отверстий дожигателя. И наоборот, при малом испарении масла с чаши, горение переместится непосредственно над слоем масла. То есть будет пряможёг, но в малом количестве.
По сути, при начале растопки, у меня в чаше крутится оранжевое пламя. Через короткое время оно поднимается немного выше, и приобретает синий цвет. И горит это в районе завихрителей. При достижении нормального теплового режима, горит выше завихрителей. Регулируя подачу масла (от 0.6 до 1.1 л/ч), и скорость кулера вдува, удерживаю (растягиваю) основное синее пламя в средней дырявой части дожигателя.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Высоко температурный герметик Вам в помощь. Просто замазали и всё.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Можно ссылку на ваш кулер спасибо за ранее



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Доброго дня, спасибо за советы. Вчера установил в печь чашу, как вы советовали и срезал сварку в месте соединения крышки и дожигателя, теперь могу свободно перемещать его вверх-вниз. Передвинул дожигатель вверх на 80мм.

Налил в чашку розжига, зажег. через некоторое включил воздух. Далее розжиг начинает испарятся и горят только его пары (внизу темно), на уровне отверстий дожигателя синее пламя. Начинаю по чуть-чуть добавлять масло, капельками. Пока остается хоть немного розжига горит очень весело и красиво. Когда остается одно масло огонь опускается до до второго ряда отверстий и горит синим\оранжевым пламенем. Испаряется все масло которое я подаю, т.к. при прекращении подачи все очень быстро тухнет. При увеличении подачи до струи и далее начинается прямое горение (как мне кажется), т.к. после прекращения подачи масла, печь еще некоторое время работает, пламя оранжевое, температура печи выше (краснеет).

Пробовал на работающей печи двигать дожигатель вверх-вниз, особой разницы не заметил.

Как определить горят пары или горит само масло? Еще смущает что пламя не поднимается до всех отверстий. Ну и остался вопрос с установкой дожигателя относительно чаши...

Температура чаши, судя по всему достаточная. Т.к приваренная в центре ручка для ее извлечения разогревается до красна (видно через смотровое окно в крышке).



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Температура мала.У меня при выходе печи на режим и при максимальной подачи масла пламя бывает даже стремиться в дымоход!Как то так



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

у меня происходит то же самое, если увеличить подачу масла, но при этом пламя не разу не синее и горят не пары, а само масло (как мне кажется)



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Так же и у меня
Пока соляра горит вроди гудит . Но масло капельками у меня нет у меня струйка со спичку толщиной. Печь малиновая возле низа добавляю подачу цвет пламени не меняется . На уровне отверстий на трубе коричнивый цвет а выше копоть и шуба . Остаток асфальт . Саможег по всей вероятности . Чаша 159 труба на ножках от дна печи сантимов пять. В эту чашу положена нержавейка тарелка глубиной 1,5-2см см . Бока печи снаружи и дно снаружи утеплено . Планирую дожигатель из 57 трубы делать подскажите сколько и каким диаметром сверлить и на какой высоте. Сама печь 219 труба . Нормально будет жить дожигатель с 219 трубой. И еще вопрос нужно расширять трубы большим диаметром под надув играет ли это большую роль? Или прям в 57 можно примодэлить надув



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Зависит:
1.От наддува
2.Температура камеры
Удостоверитесь на наличие подсоса воздуха.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

У меня был асфальт когда был утеплен низ печи.
