Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

brinya4 да действительно можно просто заменить полевой транзистор. Когда получите посылку то сфотографируйте маркировку того что установлен, а я подскажу какой подойдет на замену.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

Ну вобщем все у меня получилось .... (продолжение поста 11)
все дырки рассверлил с 1.5мм до 2х ...
на самый нижний ряд к 4-рем добавил еще 4.. (рис 2 пост 11)
итого 7 рядов по 8 отверстий 2мм... (на видео оговорка:))
пластины убрал совсем, буду диск делать 5мм
Илья огромное спасибо за подсказки...
П.С. Шум за кадром это работают насосы печь бесшумная почти:)



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

Да и еще метал у меня действительно толстый труба 150 стенка 6 мм хорошо что в насосной есть резак быстро подогревается буду утеплять низ и все наладиться я думаю



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

Надумал позавчера немного рассверлить отверстия в торцах завихрителей(сбоку). Было примерно 3.5 мм. Рассверлил до 5ти. (напомню, у меня три короткие трубки завихрителей). Начал разжигать, вроде хуже начало разгораться (честно говоря, я ещё изменил место, куда капало масло. Было в чашу, а заменил на пластину металла 40х40 примерно. Это для того, чтобы, как я думал, при работе на этой пластине масло оставляет пепел, и чтобы он сам как бы ссыпался на дно печи. Частично это сработало).
Что изменилось? При начале парообразования (через минуту, как начал разжигать на грязной солярке), и потом в течении минут 5-10, были автоколебательные процессы в скачках пламени вверх-вниз (с периодом в 2-3 секунды). То начнут догорать парЫ напротив отверстий дожигателя, то три синие струИ бьют из отверстий завихрителей. А потом, вроде нормализовывается (с прогревом), и вниз уже не проскакивает пламя.
Суть этого явления в следующем. Увеличилось количество нижнего ВВ (из завихрителей). А поскольку зона испарения ещё недостаточно нагрелась, то внизу концентрация смеси была в пределах горючей*.

*Горючей смесью называется такое соотношение воздуха и газа, при котором смесь может гореть. Это примерно 5-15% насыщенных паров, и 85-95% воздуха. При меньшей пропорции горючего газа смесь ещё не горит. При большей пропорции уже не горит. Автолюбителям это знакомо по выражению-бедная или богатая смесь.

Кстати, именно об этом и нужно знать при настройках печи. Если мысленно всунуть газоанализатор в работающую печь до дна, и потом медленно его поднимать, то пропорции газов будут примерно такие-
в зоне испарения масла (все цифры от фонаря, то есть ориентировочно) 95%п(парОв) и 5%в(воздуха).
В районе завихрителей 50/50 (там много воздуха усиленно подмешивается, и перемешивается. Но не горит. Так как концентрация ещё не горючяя.
В районе нижних отверстий дожигателя 20%п и 80%в. Смесь на границе воспламеняемости.
Чуть выше начинают гореть концы струй воздуха (по крайней мере у меня так).
Выше уже идёт интенсивное горение.
Ещё выше смесь уже почти не горит. Так как почти все горючие парЫ прореагировали с воздухом, и там уже много выхлопных газов. Там уже догарают случайно оставшиеся молекулы масляных парОв. Струи воздуха, которые выходят из трубы ВВ имеют коротенькие еле-голубенькие намёки на факел.
Вот примерно и всё о происходящих внутри процессах.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

доброго времени суток вам! гуру подскажите плиз а то я уже всю голову сломал. вообщем печь из пропанового баллона с наддувом, выхлоп сделан из вентиляционной трубы прямоугольной примерно 15*10см- на низ ставлю разделительный диск из 2мм металла, так она ни в какую не хочет нормально работать. как только убираю его то печурка работает нормально вроде. только никак не могу добиться синенького пламени- оно у меня обычного цвета но баллон раскаляется до красна.
по чертежу с отверстиями в дожигателе в 3 мм не работает- пришлось рассверливать под 4,2 мм. и на нижние ряды добавить некоторое количество отверстий.
вопрос :
1)как повлияет на работу печи уменьшение расстояния между дожигателем и чашей?
2) как добиться синенького пламени?
3)и на какой высоте поставить верхний разделительный диск? (и стоит ли его ставить?)



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

1 как повлияет можете сами посмотреть при поднятии или опуске . Сильно опустите будет горения масло тоесть саможег сам с этим мучаюсь. Но я грешу на слабый надув у меня со стиралки автомат турбина сушки белья .
2 синее добиватся не нужно говорят здесь гуру это плпмя холодное а добится чтоб доставало до стенок печи .
3 диск для того чтоб больше был прогрев камеры пиролиза



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

парни, каким инструментом просверлить отверстия в торце дожигателя не снимая его, при условии что есть нижний люк для чистки и розжига 120х120 и расстояние от дна до дожигателя 70мм.

еще вопрос, кто пробовал подавать масло через крышку (т.е. чтобы оно просто падало от крышки до дна вдоль дожигателя) как себя ведет сея подача ?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

такую подачу пробовал форумчанин KIRIl. есть специальные насадки для дрели для изменения плоскости сверления на 90 градусов но дмаю они не уложатся в ваши размеры!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

я думал, может что то типо с гибким валом и червячной передачей, типо как у стамотолога



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

При организации подачи масла в свободном падении рядом с дожигателем замечаний по коксованию нет, ну или почти нет. Горение заметно лучше. Из недостатков: при выходе из трубки образуется слабый , почти незаметный дымок, это испарения самых легких фракций и они, если отвод газов верхний, просто улетают в трубу. Можно пренебречь, потери мизерные, или придется ставить еще одну трубку большого диаметра - экран.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

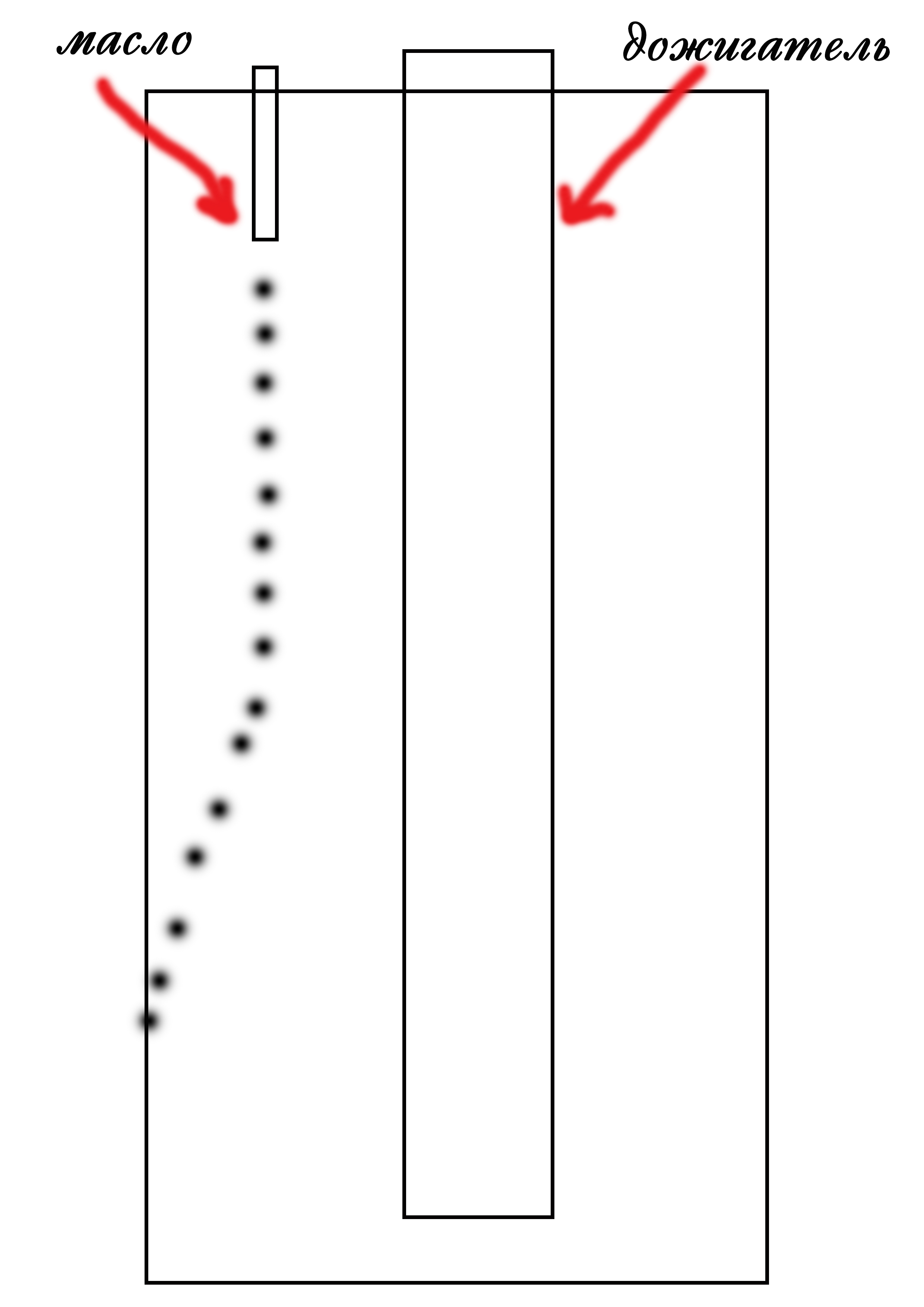

Лично на моей печи ( ф 110) не получилось реализовать подачу масла через верхнюю крышку!При падении капли,тоненькой струйки,масло достигнувшая где то середины печи попадало на боковую стенку ,как бы уводит(пробовал трубку удлинять,все безрезультатно).Отверстия в дожигателе(с завехрителями) ф 1.5 мм,наддув (улитка Ваз 2108)
Возможно на более большего диаметра печи,все будет норм!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

Это на пропановых балонах норм. работает . У меня на двух так сделано но заглушены резин. трубками ( аварийный вариант ) .



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

У меня подача с боку,коксований не было не разу.та часть которая в печи 5см изолирован азбестом и на неё одетта трубка-для изоляции.
Сама трубка немного изогнута,и визуально можно вращая трубку , настроить место преземления.все из нерж.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

Полностью соглашусь.На печах с малым диаметром масло факелами из дожигателя отбрасывается на стенку печи,причём капли падают ещё боль-мень,а струйка гарантированно размазывается по стенке.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

У стоматологов нет сейчас ни гибких валов,ни каких-либо передач(я в этом немного понимаю).Есть прямые и угловые наконечники,но они турбинные(приводятся в движение сжатым воздухом от компрессора).Есть привод от микромотора.Раньше были приводы через гибкий рукав или через "типо ремня".Вам проще дно отрезать,просверлить,а затем приварить...



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

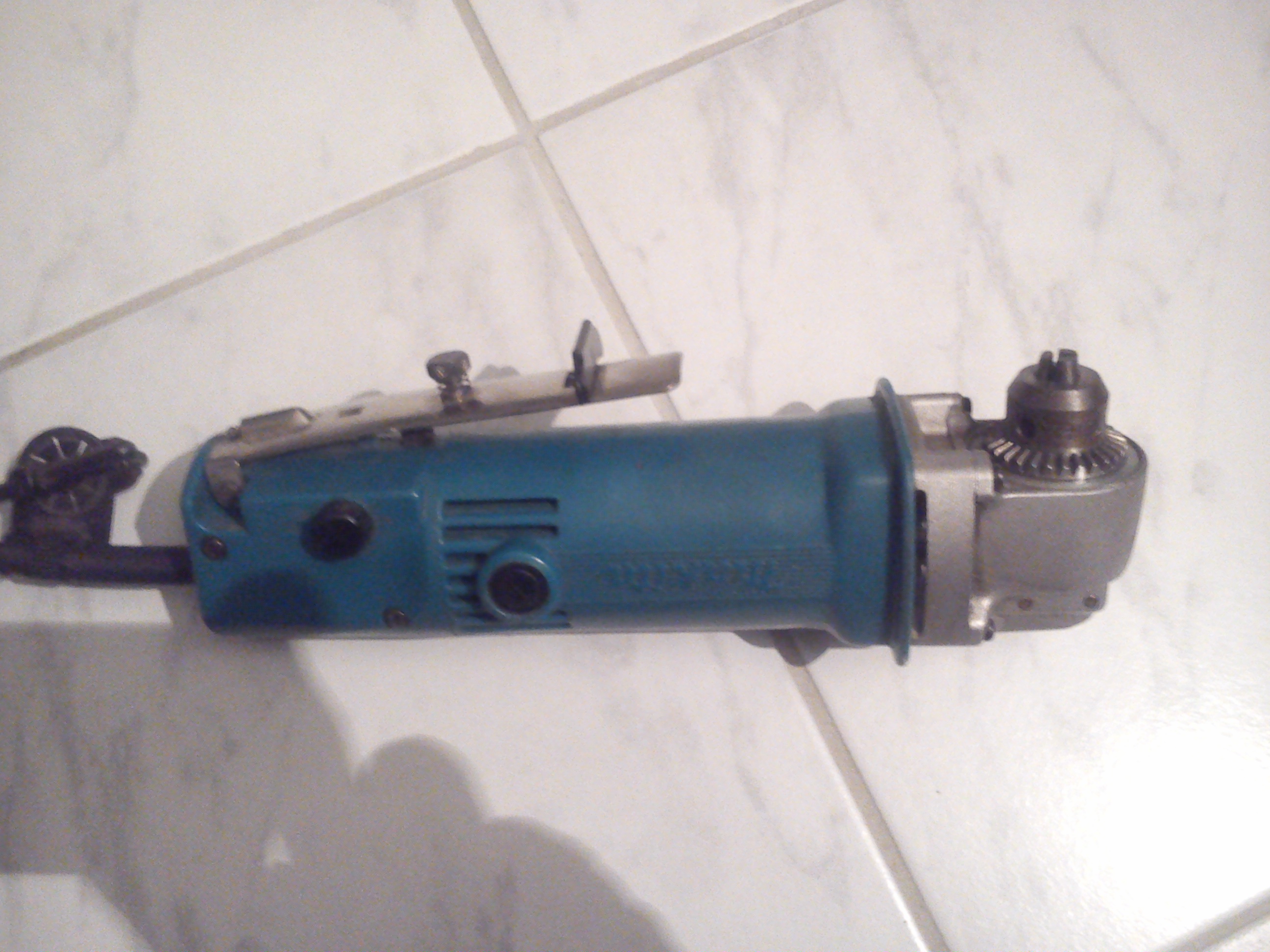

Если есть такая угловая дрель, то можно ей попробовать. Правда для сверла остаёться всего около пяти мм. Или ещё как вариант просверлить через дно длинным сверлом, а потом отверстие в дне заварить.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

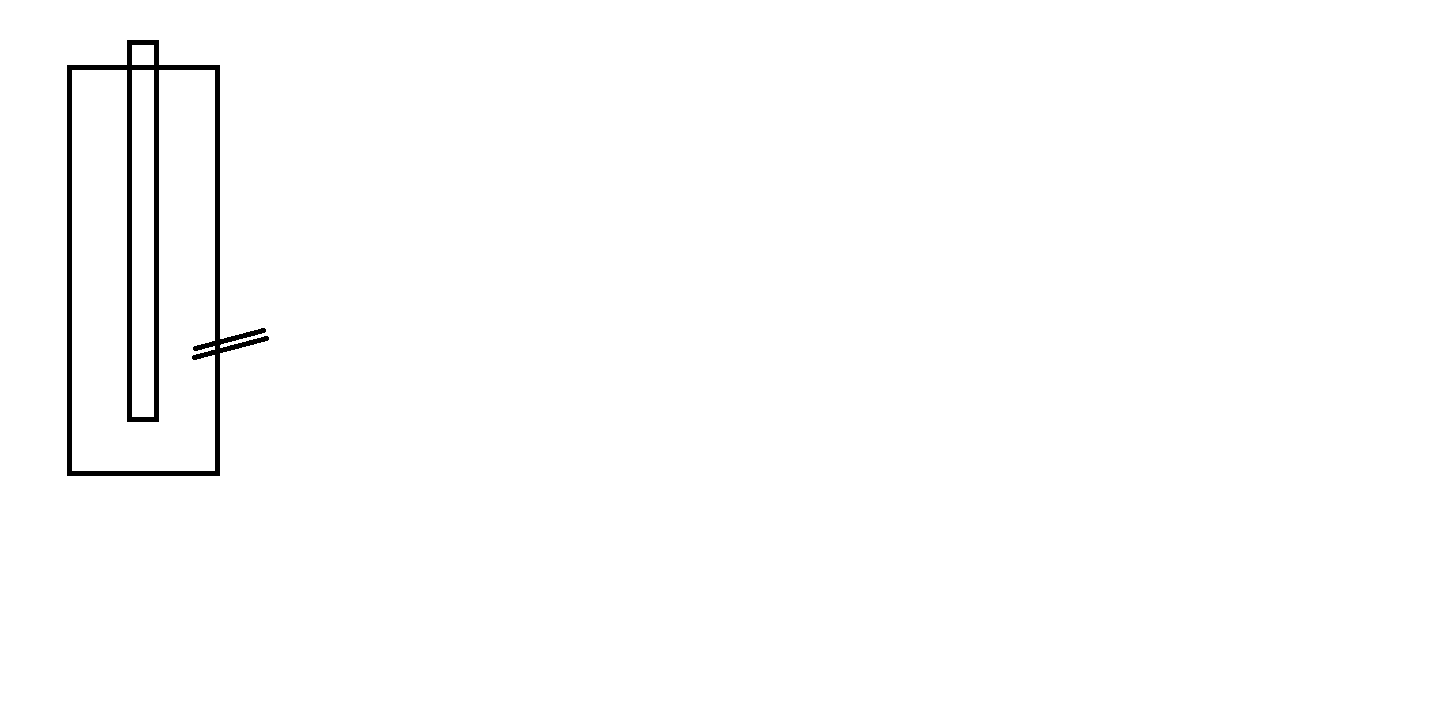

а что если подачу сделать так? ...
я где то на заводском котле так видел



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

В том-то и задача,чтобы расположить трубку в наиболее холодном месте.Тогда уж лучше под дожигателем поставить.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

orionich
А вы что, цельносварили печь? Вообще то все делают разборную. То есть крышка с приваренным дожигателем одна деталь, корпус другая деталь.
У меня вообще верхняя крышка-чугунный кругляк от домашней угольной печи (ну помните, кольца в кольце) диаметром 180. Сама печь примерно 155-160. При работе могу снять крышку, поставить кастрюльку, кашки собачке подогреть, или сварить.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

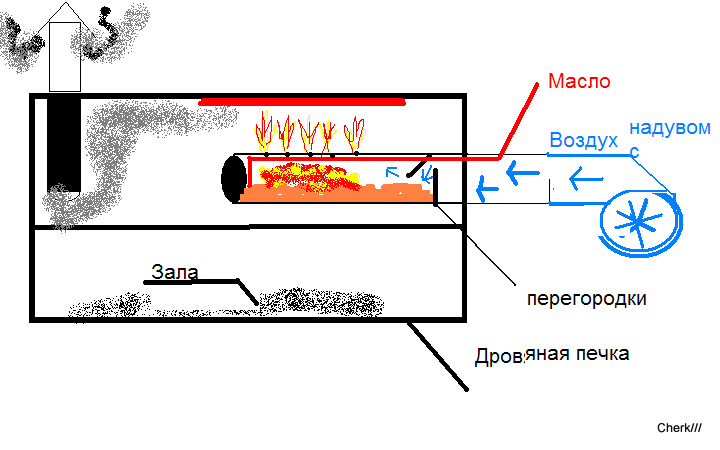

А что скажете на счот такого ????
