В каком смысле увеличить высоту??? Больше рядов отверстий?? Насколько я знаю то и так не многим удается **растянуть** пламя. У меня 158 труба , дожигатель 56 труба, но пламя высоко не поднимается.Краснеет печь на 150-180мм. Дальше если добавить газку то просто огненное марево в трубу улетает. Вот думаю чуть меньший дожигатель сделать, а еще мучает вопрос о квадратном дожигателе. Хочется попробовать его в деле. Имеет ли он право на существование.Ведь отверстия в нем (даже если ровно сверлить)получаются по принципу как у круглого но с отверстиями под углом.Кажется видос про такой дожигатель был, но что вообще в итоге?? Вопрос!!!!!!!:mdaaa::mdaaa:



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

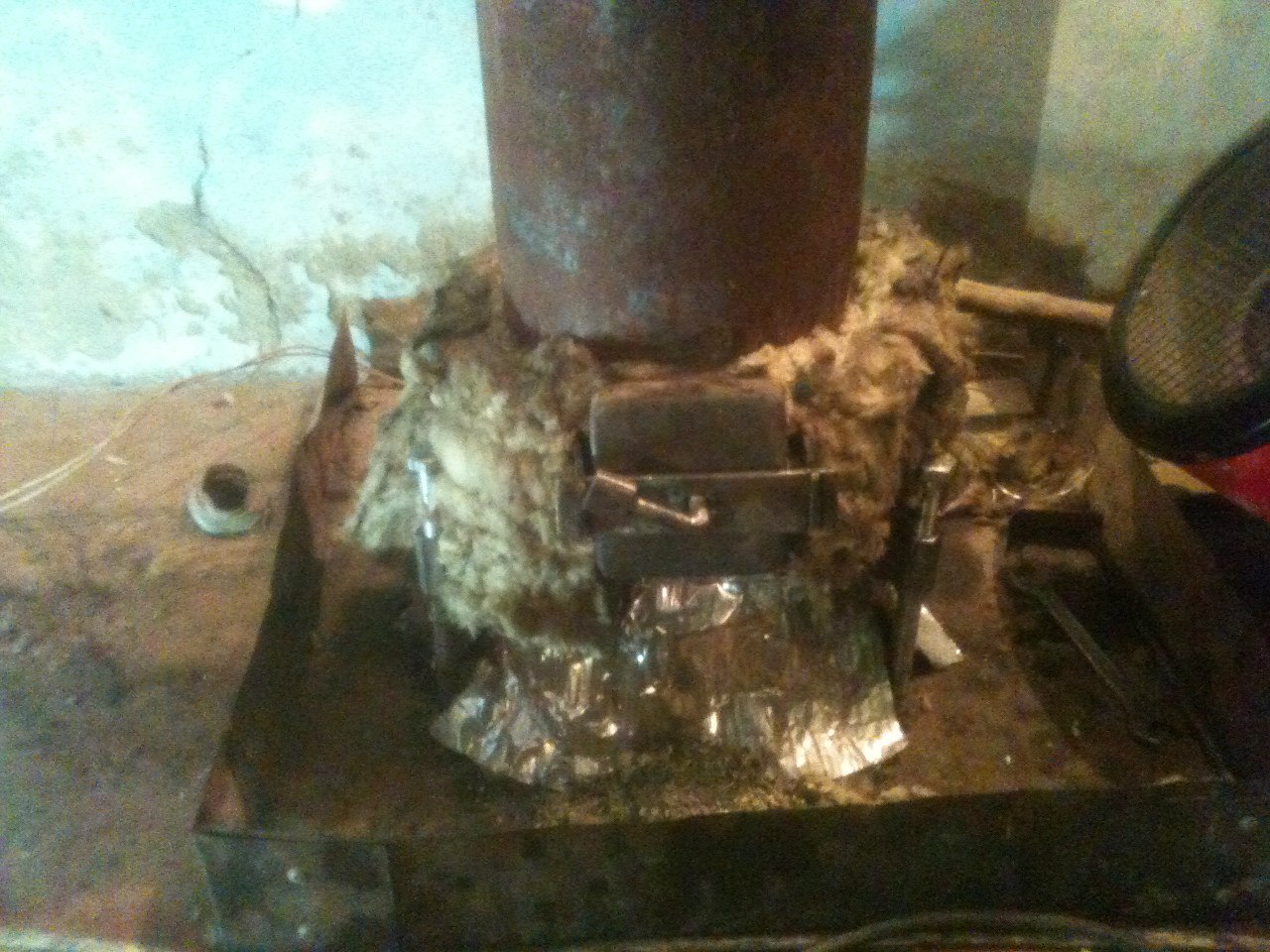

На этой малышке, что на фото, при подаче 0.5л, получилось все именно так, как вы говорите, из за малого расстояния, хотя трубу дож. старался использовать как можно тоньше, факел заворачивался, но выход на режим был очень долгий, ~25мин, хотя дно и часть трубы выше зольника утеплено базальтовой ватой.
Согласитесь, что 25мин для такой металоемкости достаточно долгий срок.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

У меня 159(реактор) на дожигателе стоит 32 из нержавейки ,нариканий нет.... 40,тоже неплохо,....50 уже хуже
Попадется 25,тонкостенная нерж,то поставлю.
С ув.san



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

Как раз все не так радужно.
Не набравший нужную температуру факел бьется о холодную стенку трубы (не успев нагреться охлаждается), затем отразившись от стенки печи направляется в сторону холодного дожигателя, который охлаждается подающимся по нему воздухом. Т.е., малое расстояние между стенкой печи и дожигателем не дает факелу набрать максимальную температуру. Тем самым получаем много сажи, долгое время выхода в режим.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

Вот была в голове мысль точь в точь такая, но как новичок , не рискнул озвучить.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

в самом начале печестроительства помнится- была черта проведена под температурой нагнетаемого воздуха- его желательно греть, и многие греют об дымоход, а первичку вообще лучше иметь с температурой выше температуры кипения масла... так не греем ли мы таким образом подающий воздух?- только распределить нагрузку нужно правильно, чтоб сажи небыло....
если пары масла действительно охлаждаются дожигателем то на нем скапливается сажа- у меня был раньше весь дожигатель выше отверстий черный, сейчас использую разделительные диски и этот эффект почти полностью пропал- думаю температура сконцентрировалась в печи, а не разносится горячим потоком по дымоходу
Вывод:
1. греть воздух (сильно усложняет конструкцию)
2.ставить диски разделительные для поднятия температуры внутри камеры сжигания
3. поиграть с диаметром и толщиной дожигателя- у людей же 159 ые печи на ура работают- возьмите у них разницу диаметров и подгоните под свою печь- не сложно...

По поводу квадратной трубы- помнится кто-то делал в ожидании и надежде закрутить пламя- не вышло, тупо било струями , да и распределить по всего 4-м граням кучу дырок получается не так равномерно как на трубе, хотя работать будет...

ЗЫ 25 для выхода в режим это совсем плохо- нужно додумывать, что-то не так- у меня в -30 выходит максимум минут 10, кстати по началу тоже маялся с выходом в режим- потом тупо стал меньше изначальную порцию отработки на тарелку подавать- подобрал оптимальное количество и все стало хорошо, а если набахать полную тарелку , то да... 25 минут как с куста...


Забыл совсем- маленький диаметр дожигателя- дополнительная нагрузка на вентилятор , и вообще потери выше, трудно разогнать будет до состояния "фонаря"



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

Доброго времен, если эта тема актуальна то хочу начать делать автоматику на печь. Регулируемую подачу масла, воздуха. Может кто подскажет с чего начинать? Поправка: в электронике не очень, поэтому для начала попроще.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

С прочтения соседних тем
http://www.termoportal.ru/forum35/thread845.html.
http://www.termoportal.ru/forum35/thread812.html



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

Та же самая беда и у меня. Хочу полную автоматику. Уже есть улитка восьмерочная , маслонасос собрал а вот запустить все это-тямы не хватает.Правильно подсоединить 220-380, это легко. А вот эти ОМы, амперы и все остальное для меня темный лес.С наддувом на 220 легче. Купил диммер и в путь. А здесь нужна другая регулировка, шим- регуляторами и прочим. А вот как все в кучу собрать??? Ребята кое что подсказали но............. Тяжкое это дело признаться что -****Шарик ты балбес....***Схем полно и здесь и в теме Электрическая часть печей на отработанном масле, изготовленных своими руками .



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

Не ломайте себе голову если в электрике не очень . К проводу питающему выпрямитель подключаем тот же димер и им регулируем мощность выпрямителя и соответственно обороты двигателей.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

От высоты не зависит . Тут больше обьем камеры сгорания и настройка дожигателя .



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

Запустил печь с маслонасосом треугольным и редуктором дворников классики как работает-понравилось.
НО совсем запутался с регулировками,подал по 7в на насос и улитку (от Восьмерки) вроде и горит хорошо и стенки красные,а как убавить -добавить не понятно.С чего начать регулировку с масла или воздуха? По моим ощущениям я сейчас выставил мах режим.
С уважением,Марат.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

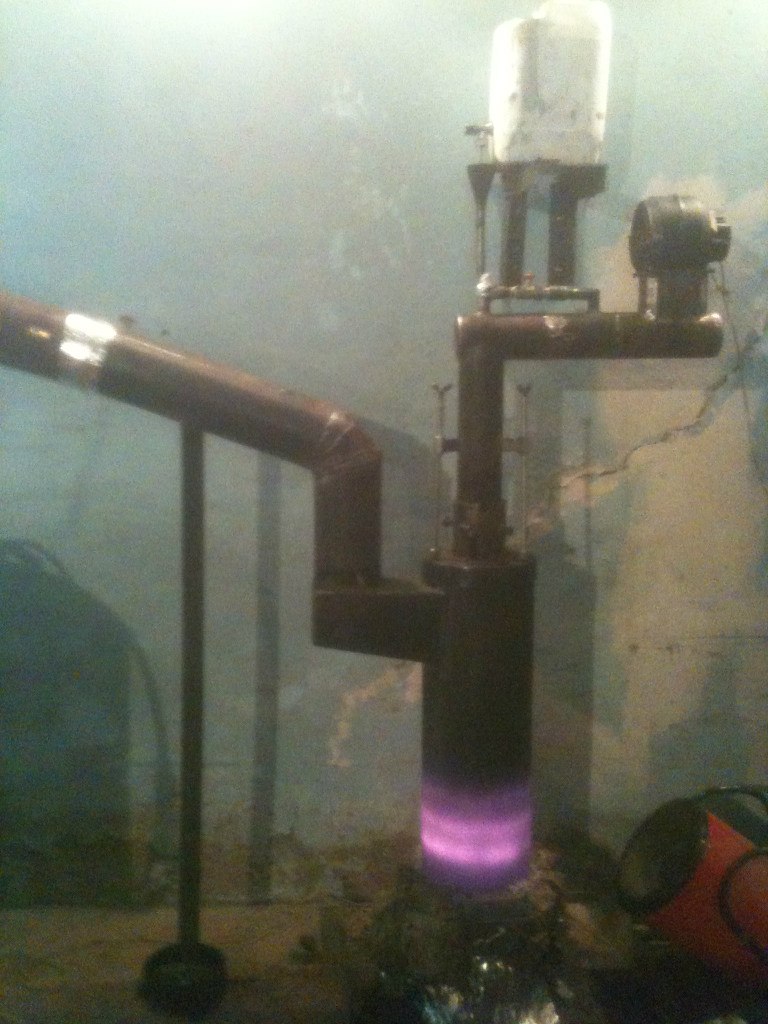

Приветствую всех! Сделал как говорили- утеплил низ до разделительного диска ( позже убрал утеплитель недеходя до диска около 5 см, перегревало искарительную камеру) и заменил улитку целиком (новая трещала и крякнулась, поставил с разбора оригинальный АвтоВаз, работает отлично). Разделительный диск красный, как полагается :)
Прогрев стал лучше, да и печь начала наконец-то более-менее работать.

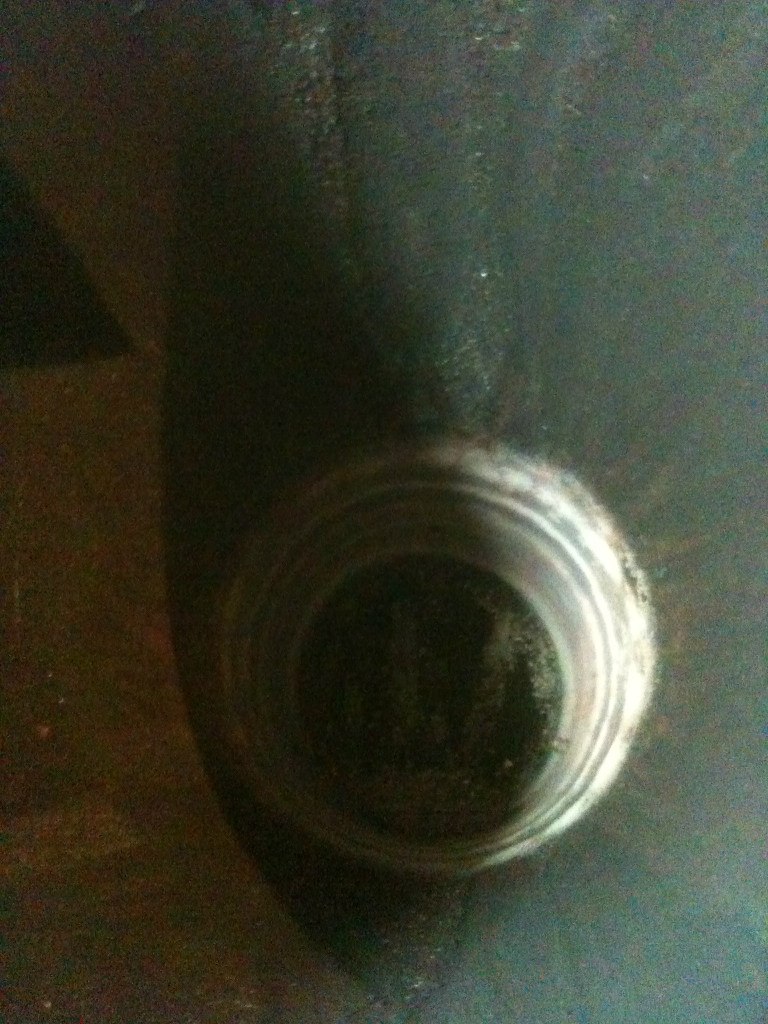

Пропал асфальтно-мазутный остаток. Теперь легкая желто-серая корочка, удаляется легко, дожигатель без сажи, в испарительной камере серый налет.

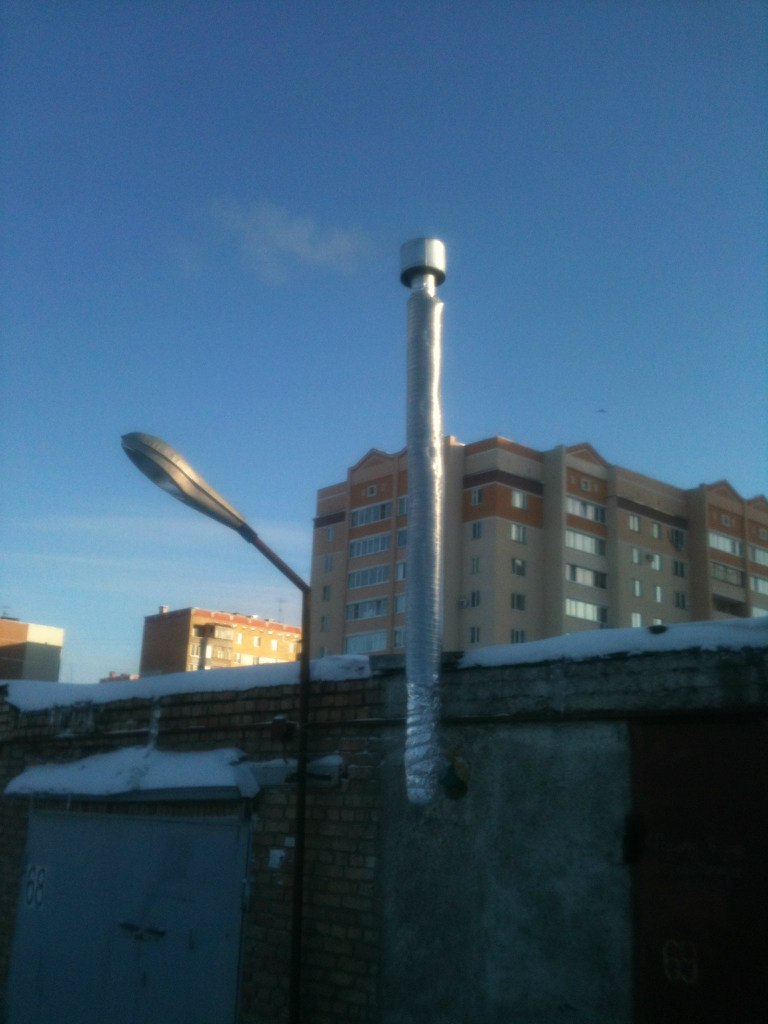

Из трубы идет легкий пар первый час работы, после видны небольшие паровые образования у дефлектора изчезающие через 15-20 см после него.

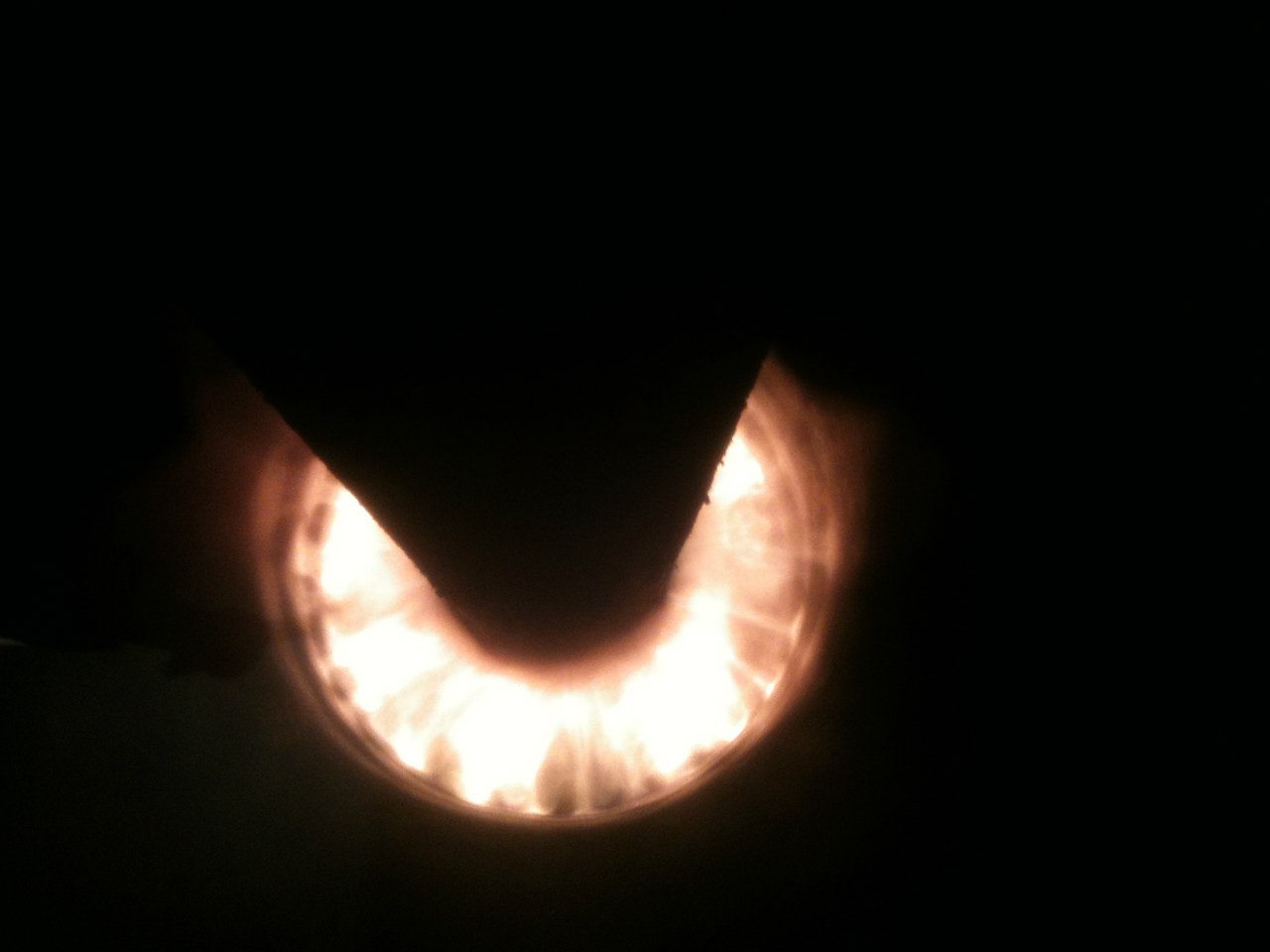

Но есть вопрос волнующий меня. На расходе ~1,6-1,8 л/ч, горят все ряды, но 1й ряд улетает под диск и не греет стенку.


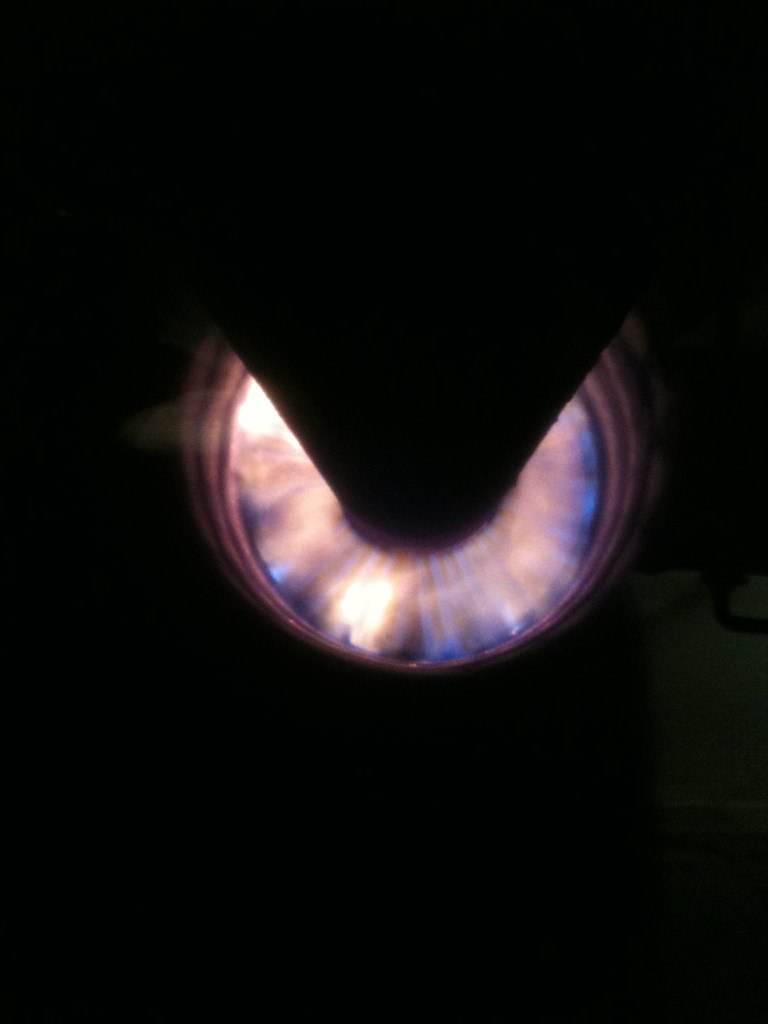

Но стоит снизить подачу до ~1,2-1,4 л\ч, тухнет 4й ряд и почти тухнет 3й, но зажигается 1й ряд и начинает греть стенку. Первый ряд находится около 5-6мм над верней осью диска. Диск ф193 внешний и ф120 внутренний, s=11мм. И кстати говоря, дожигатель чутка переделал, на торце ответстия 2,7 в 6-7мм от края смотрящие строго вертикально при конусном торце, и рассверлил нижний ряд до ф2 и верхний ряд через две дырки на ф2.

В общем вопрос- почему на нормальном режиме первый ряд не греет и улетает под диск, а со снижением маслоподачи картина становится обратной?
За фото извиняюсь, фоткал на пачку электродов.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

Вот и видео еще приложу, на шум не обращайте внимания, в телефоне умирает микровон, много лишних помех создается.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

1. Черты не было, одни разговоры. Поговорили забыли. В конструкции реализовано у KIRIl.
2. На счет многих сомневаюсь. Да и не эффективно это, т.к., от дымохода сильно не нагреешь.
3. В идеале да. Такой (или почти такой) нагрев возможно обеспечить завихрителями конструкции mika115.
4. Нет! Мы таким образом не греем подающий воздух. Ведь речь шла о расстоянии от дожигателя до стенки печи. Если это расстояние мало, то выше уже говорилось. Дожигатель и воздух в нем будут греться если на расстоянии от дожигателя до стенки печи факел набирает максимальную температуру, тогда отражается горячий поток.
Диски - полезны и эффективны! Полностью согласен.

Даже если набухаю полную тарелку, то в режим выйдет минут за 10-15(причем масло в тарелке не испарится, а просто нагреется его поверхность и это обеспечит нормальную работу). Опять же, речь шла о маленьком расстоянии от дожигателя до стенок печи, что не давало возможности пламени достигнуть Max t, что и обусловило долгий выход в режим.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

Привет специалисты. Пишу я первый раз. В конце декабря запустили мы котёл на отработке двух оборотный с надувом от улитки 220в. Котёл изготовлен полностью из нержавеющей стали. Хочу маленько поделится. Наружная труба 300мм, внутренняя 169мм, дожигатель 60мм, водяная рубашка около 15л. Масло подается пока автопоилкой позже будет насос., електроники или автоматики пока нет. Вот уже второй месяц работает можно сказать каждый день, за это время сжог около 200л масла. Расход не могу точно сказать, остальное выглядит так, подача 65°, обратка 22°, температура выхлопных газов 229°, мощностью выхода 12,7КвТ., замер производится спец.прибором.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

Что то температура теплоносителя мала или большой объем залит .. Сколько теплоносителя в системе залито .



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

У нас в доме почти везде теплые полы и стоит накопитель тепла 1000л., бак с теплоносителем-вода.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

Позже выставлю фото и видео.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

Скажите, у Вас я так понял дожигатель регулируемый(по высоте)??? И как себя ведет? Чем уплотняли стык с крышкой печи.
