Печи на отработанном масле своими руками

Re: Чертежи или схема для изготовления печи на отработанном масле.

Нормуль. Только выхлоп ниже, под чашку, со съемным поддоном. Трубку подачи сбоку или каплями- что прогрессивнее. Наддув подогреть, а первичный закрывать при горении. Пиролиз будет и этим согревать свою душу, но не тело. Печь в кожухе понесет большие потери выделяемого тепла с ее поверхности, но работать будет очень хорошо, так как те же потери вы минимизировали в рабочей зоне.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Действительно, испарительную часть не нужно выставлять, пусть тоже омывается выхлопными газами, а отверстие подачи снизу будет забиваться пеплом и шлаком, лучше сделать сбоку, в остальном все хорошо, греть будет, обдувать сам корпус печи.
Нужно продумать процесс чистки.



Re: Чертежи или схема для изготовления печи на отработанном масле.

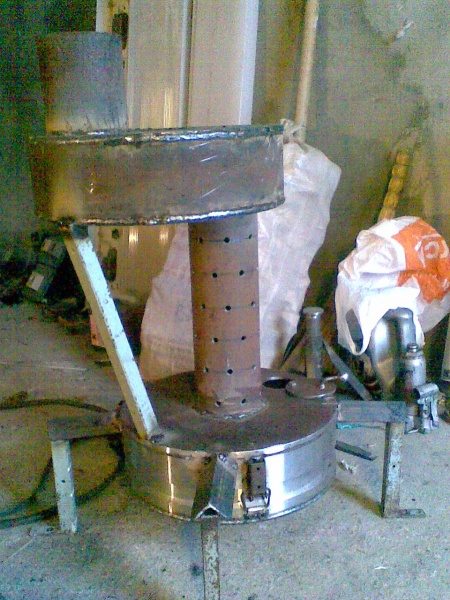

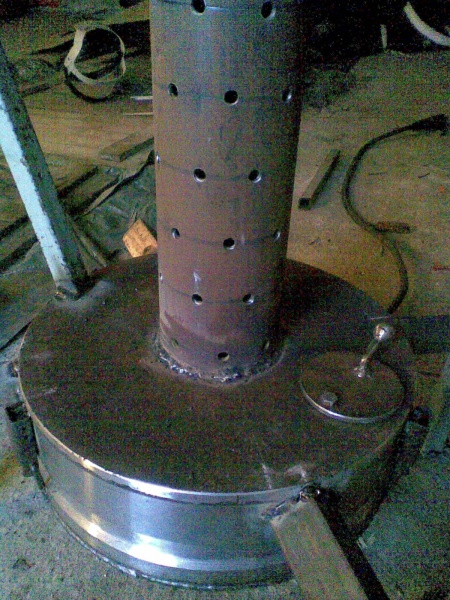

Всем доброго времени суток. Сегодня с другом приступили к изготовлению печки. Корпус сделан из трубы диаметром 325мм L-580мм. Дно печки сделано наклонным. В нижней точке наклона дна отверстие для полдюймовой трубки подачи отработки. Подача отработки будет по принципу автопоилки. Дымоход сделан из трубы Ду 100мм, общая длина примерно 5м. Нагнетание воздуха для горения по трубе диаметром 76мм ,в нижней части трубы будут два завихрителя.
Уважаемые эксперты и практики возникли вопросы по ходу изготовления печки.
1.Какое оптимальное расстояние выбрать от торца воздухоподающей трубы до дна печки?
2.Нужны ли отверстия для воздуха в заглушенном торце трубы? Если да, то сколько и какого диаметра?
Наклонное дно сделано для регулирования площади горения отработки.
Мощность печки (теоретически) можно будет регулировать по трем переменным величинам:
1. Площадь горения отработки (уровнем автопоилки)
2. Регулировка количества нагнетаемого воздуха.
3. Уменьшение сечения дымохода (шибер).



Re: Чертежи или схема для изготовления печи на отработанном масле.

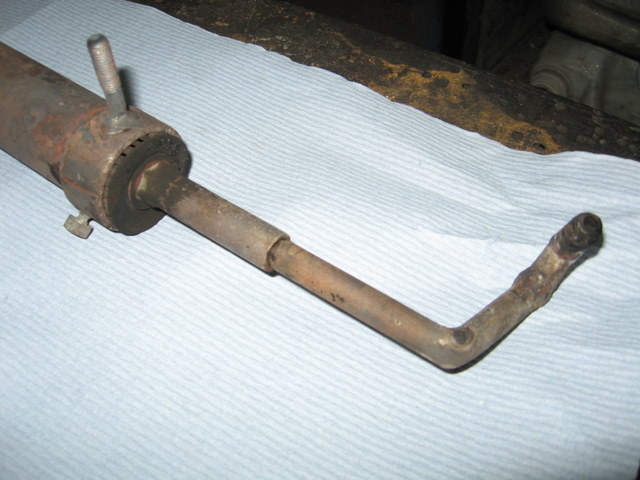

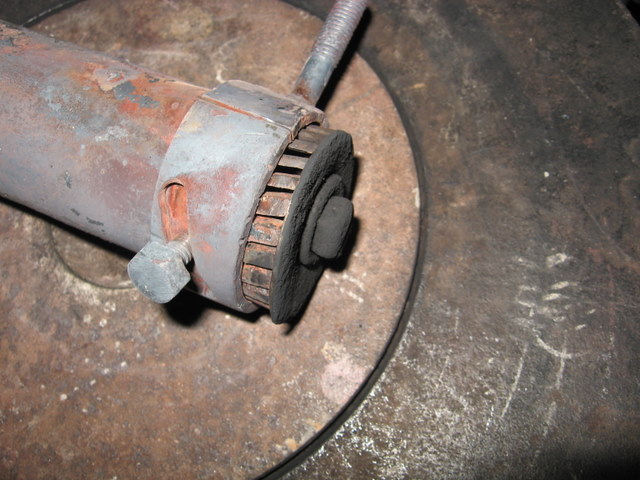

Добрый день. Решил усовершенствовать печку пост 772 , упростив изготовление растекателя. Вместо сверления толстого металла сделал под углом( для закручивания потока) прорези отрезной машиной. Простая регулировка позволяет прямо при горении изменять высоту окон подачи воздуха. Узел регулировки из ч. металла долго не прослужит, но позволит сделать вывод по положению хомута, который следует приварить в нужном положении.(из нерж.- прослужит долго). Есть возможность установки простого завихрителя, но и без него работает неплохо.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Здравствуйте, Кирилл. На фото не показано, куда приворачивается Г-образная трубка подачи воздуха в нижнюю часть печки. Большая просьба - добавьте фоточку или картинку схематично нарисуйте, пожалуйста.
С уважением, Андрей.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Андрей. Трубка к завихрителю прикручивается снизу (или вместо нее прикручиваем заглушку). Отверстие на конце завихрителя 6мм. Поток воздуха направляется по кругу и чуть вниз на лужицу кипящей отработки.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Всем привет! Я недавно изготовил печь на отработке, она работает, но с хлопками, может я мало отработанного масла заливаю? Еще хочу сделать подачу масла в резервуар, а то доливать постоянно приходится! Может кто подскажет как сделать автопоилку? Скиньте чертежи!!:-)



Re: Чертежи или схема для изготовления печи на отработанном масле.

Добрый день, уважаемые господа форумчане.
Уголь кончился, а зима нет, а покупать его сейчас - значит переплатить.
Из всего прочитанного и увиденного понятно одно, отработка горит и еще как горит. На апрель месяц наметил начало изобретательской деятельности по изготовлению печи на отработке, о результатах неприменимо буду сообщать.
Сейчас у меня простая печь с нахлабученным на неё водяным котлом.
Мучает один вопрос: если в зольную камеру (поддувало) поставить ванночку налить отработанного масла и подпалить? Доступа воздуха будет достаточно, его можно регулировать закрывая и открывая дверку поддувала (при необходимости можно примастырить небольшенькую ветродуйку ), после непродолжительного горения, как мне кажется, нагреются колосники за счет чего и будет происходить дожигание того что уже нагрелось в поддувале. Кто чего думает по такому вопросу? Спасибо.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Хлопки это плохо, как там у тебя дела с дымоходом?
Автопоилка в фото.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Сергей, так попробуй, только много не заливай, и на колосники угля лопатку брось, для затравки. Потом и раскажешь.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Метод проб и ошибок вам придётся пройти, при этом не исключено, что сажей забьёте дымоход. На видео попадалось, просто через трубку из бачка капают на сковороду в печь, летом обязательно делайте горелку http://www.termoportal.ru/forum37/thread338.html



Re: Чертежи или схема для изготовления печи на отработанном масле.

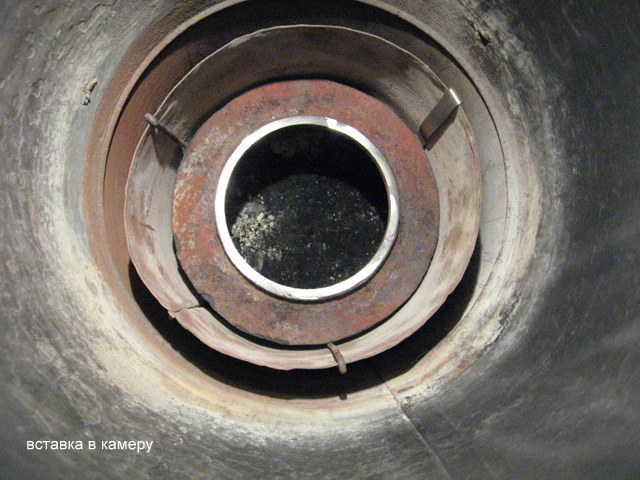

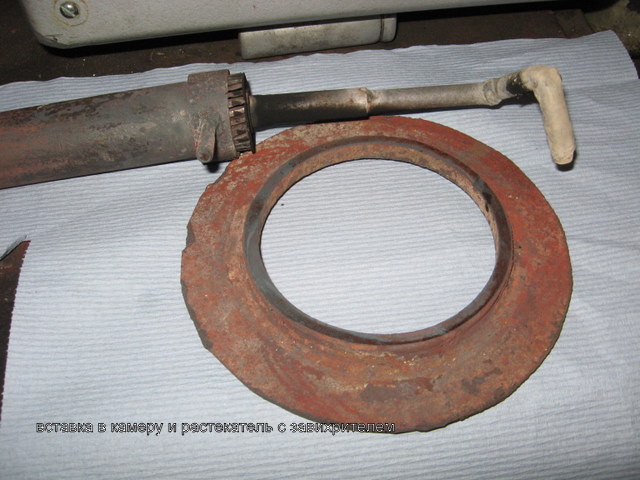

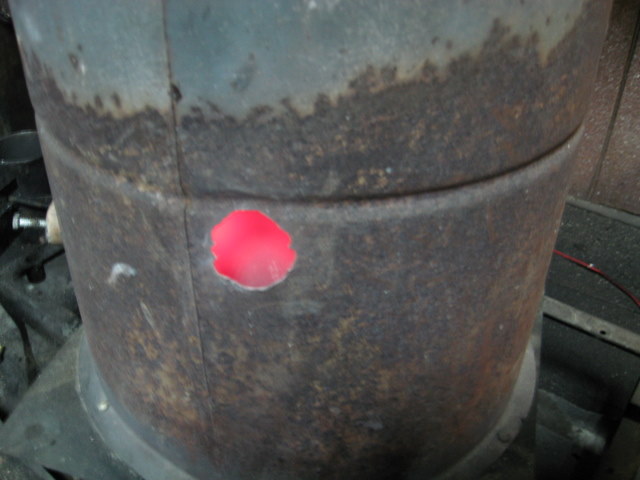

Крекинг и пиролиз...Химия 10 класс. Не там искали, нужно там где потеряли, а мы под фонарем. Для разделения камеры сгорания и испарителя в своем отопителе пост 772 и 919 сделал вставку (на высоте 120мм. от дна повесил на крючки из нерж.) Работа печи на отработанном масле заметно улучшилась, горение ровное, поддающееся регулировке, пламя голубое-сиреневое-соломенное. Вставка раскаляется докрасна, пламени в испарителе не наблюдаем. КПД увеличилось, дыма не было и раньше, а теперь выхлоп-чистая слеза. Диаметр вставки - внешний с зазором 5мм., внутренний 115 мм. (пер. тормозной диск-обрезать). Какие остатки продуктов горения и сколько их, не учитывал. Лучшее положение высоты вставки не искал из за отсутствия времени. Сажи при горении нет, а вот запуск и остановку на мой взгляд, лучше делать на газе. Это отдельная тема.



Re: Чертежи или схема для изготовления печи на отработанном масле.

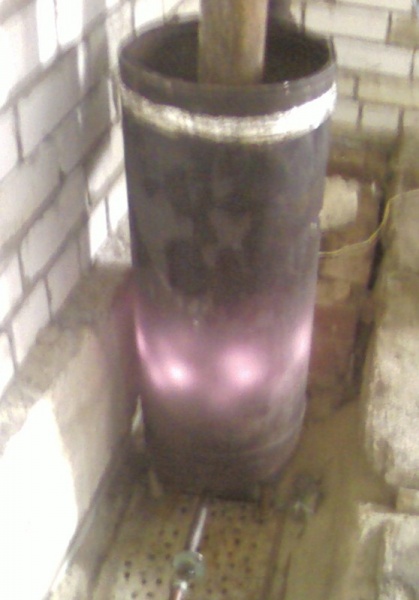

Вот и я раскочегарел свою печь до красна, теперь сижу мудрю регулятор напряжения для вентилятора.:mdaaa:



Re: Чертежи или схема для изготовления печи на отработанном масле.

Всем вечер добрый! Печка у меня стоит в подвале гаража, наверху теплообменник, стоит заслонка на трубе и из крыши труба выходит, примерно на метр, вертикально, нет никаких изгибов. Отверстия в трубе на 10.5. Я хочу просверлить нижние отверстия, первые 2 ряда на 12! Как вы думаете - поможет?



Re: Чертежи или схема для изготовления печи на отработанном масле.

Пламя хорошее! А сиреневый цвет - это свечение металла, так разглядеть можно.
С диском-вставкой - интересное решение, господа! - он служит одновременно и концентратором (аккумулятором) теплоты и дожигателем! - аналог наклонных планок и дожигателей, увеличивает конвекцию горящей смеси.



Re: Чертежи или схема для изготовления печи на отработанном масле.

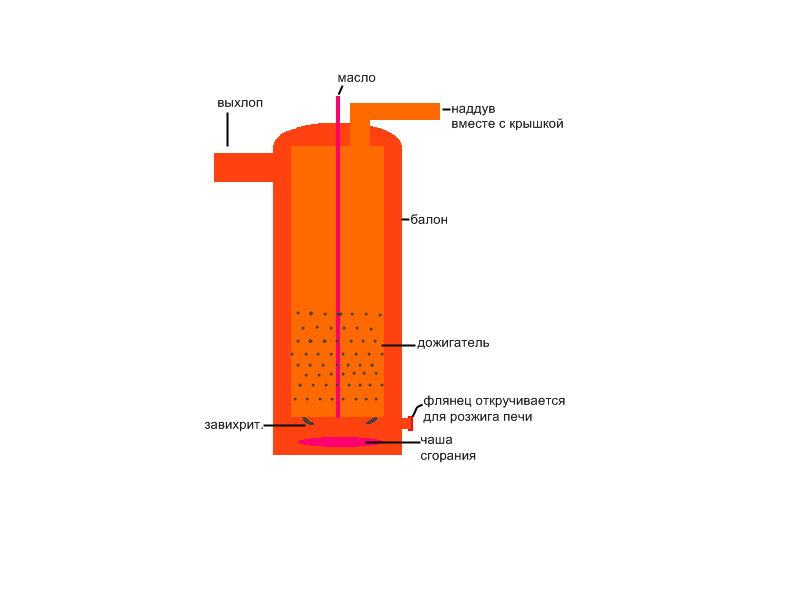

Предлагаю вариант, который сделал на своей печи из баллона. Фишка в том, что дожигатель изготовлен большего диаметра (например, ресивер КаМаз). На мой взгляд, при малом диаметре дожигателя пламя занимает большей объем горения в печи (расстояние от дожигат. до стенок печи), что влияет на расход. В предлагаемом варианте это расстояние составляет около 5 см по кругу. Это позволяет сжигать меньше отработанного масла при том же нагреве стенок печи. Моя печь работает вроде без проблем.Что думаете?
Схематично так.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Andry, думаю хорошая идея ))
Мне нравится этот форум, пока я чет придумаю, тут уже это предложили )))) Летом собираюсь делать печку, и пока выбираю конструкцию. Были мысли по увеличению диаметра трубы дожигателя и увеличения количества отверстий в нем, так чтобы больше тепла можно было снимать с поверхности печи (планирую сваять кожух и продувать его по воздуховоду в другое помещение), но не знал будет ли оно работать как надо, времени на эксперименты не будет, надо будет делать на один проход + последующая настройка. В общем есть вопросы к вашей конструкции (я так понял она уже действующая): размеры самой печки, размеры отверстий и количество на дожигателе? расход масла? на дне печки что остается после сгорания масла? стенки печки чистые или сажей покрыты? выхлоп чистый или с копотью?



Re: Чертежи или схема для изготовления печи на отработанном масле.

И какой получился расход в единицу времени?



Re: Чертежи или схема для изготовления печи на отработанном масле.

Конструкция конечно действующая. Размеры точно не снимал (если нужно конкретно, то измерю). Был расширительный бачок, почти как газовый баллон, но на половину короче. Вварил в крышку дожигатель, на котором сделал отверстия на 6 мм (хотя надо было на 3-4мм, но много, впрочем зависит от мощности наддува). Что касается расхода, то это зависит от того, на какой мощности работает печь. В моем случае отапливается птичник с постоянным и сильным притоком воздуха с улицы!(который проходя через кожух печки нагревается) Поэтому печь должна быть красная, как говориться на полную мощь! Все это при 1-1,5 л масла в час. Зависит от температуры воздуха за бортом. Стенки внутри при чистки печи, где шел интенсивный нагрев, естественно белые, а по краям черные из-за того что при розжиге (без наддува) немного коптит (мин 5), пока не прогреется. Растапливаю соляркой + масло с ветошью. В рабочем режиме выхлоп, как говорил KIRIL, чист как слеза! Пепел остается белым. Размер помещения чуть более 50 м2. Если использовать обдув печки воздухом не из улицы, то этого тепла будет куда более! Баня



Re: Чертежи или схема для изготовления печи на отработанном масле.

Andry
Хорошая идея, но разогрев стенки будет вообще множеством маленьких красных точек (неравномерно) - надо закрутить пламя, чтобы стенка дольше прослужила, а то вся печь в будущем будет как решето, а при большем расстоянии, струи горящего газа хоть большую площадь дают при столкновении со стенкой. ИМХО.
Никто не ломал голову чтоб стеклышко врезать? Смотреть как горит, стекло со старой газовой плиты от духовки режется вообще?
Регулятор напряжения я сделал, схему надо кому?
Вращение вентилятора наддува убавляется двумя пальцами, вся схема размером с пачку сигарет.
