На рисунке видно,что есть завихрители, так что "точек" не будет.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Еще одна идейка. Если на трубе дожигателе не делать отверстия, а сделать болгаркой пропилы вдоль сверху вниз (на высоту горения соответственно) и под углом, то вообще можно отказаться от завихрителей! Проводил эксперимент, интересно получается. Пламя неплохо крутит.
Выглядит примерно так:



Re: Чертежи или схема для изготовления печи на отработанном масле.

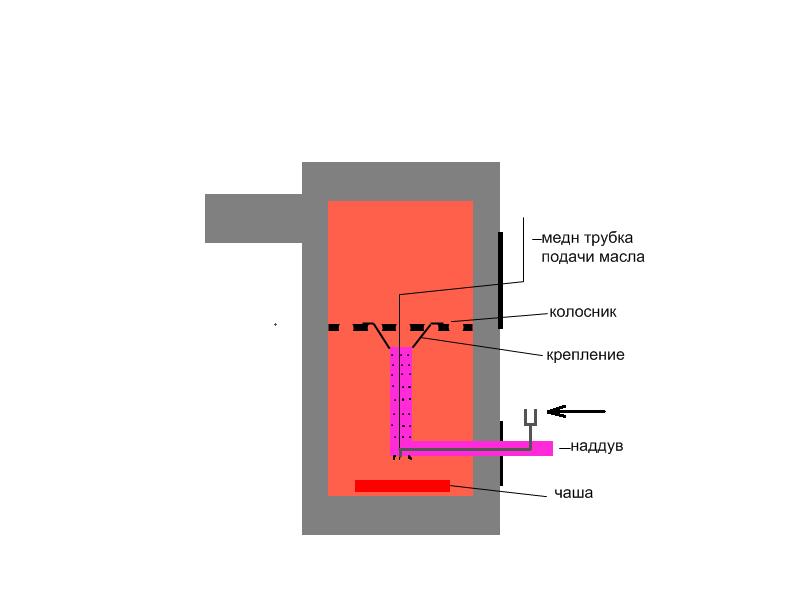

Для Сереги из Кузбасса - сегодня на своей простенькой буржуйке пробовал мучающий Вас вопрос. Работает. Правда не на всю катушку. Если сверху на колосниках горели дрова - вроде пыталось серьезно рычать. Когда попробовал без углей сверху - выглядело вяловато. Не хватало наддува. Пробовал немного дуть "музыкантом" - начинало гудеть. Вообщем идея работоспособная. Есть уже идея пойти дальше, позже поделюсь, если будет кому интересно. Вперед к вершинам КПД.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Андри, доброй ночи! Пожалуйста, чуть консультации- в каком месте прямые порезы, а в каком косые? С рисунка непонятка с косыми.



Re: Чертежи или схема для изготовления печи на отработанном масле.

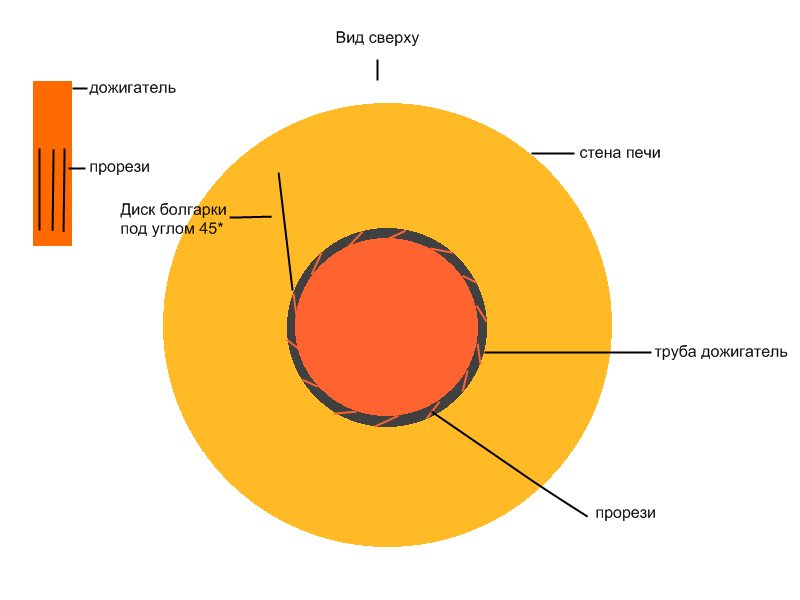

Прямые они смотрятся так (сверху-вниз),а пиляться (диск 2 мм) болгаркой под углом в отношении трубы.

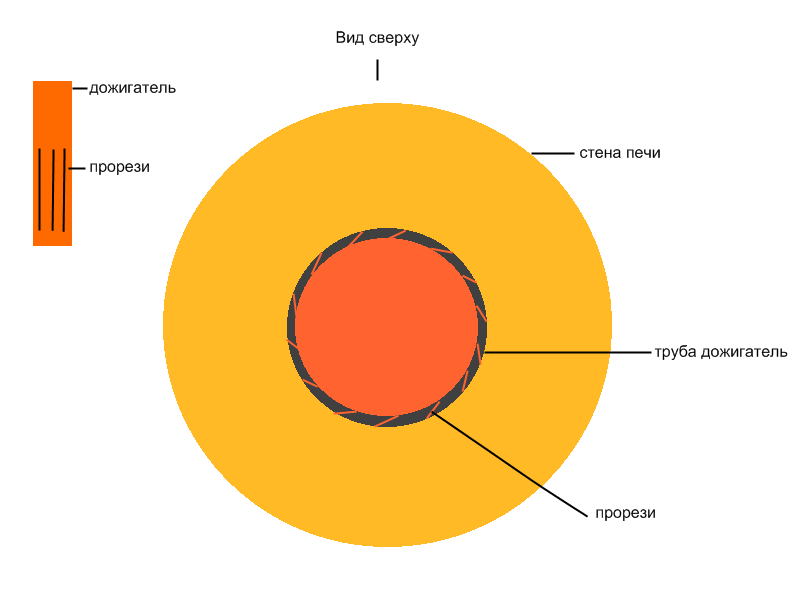

Вид сверху печи:



Re: Чертежи или схема для изготовления печи на отработанном масле.

Большое человеческое спасибо за испытание, а я вот никак не могу попробовать. Машина встала, теперь отработку смогу привезти через неделю, жду продолжения.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Серега из Кузбасса,
Попробуй вот так. Я делал так на буржуйке. Только дверцу поддувала сделай из металл. листа отдельно и в нее встрой наддув. Если колосники низко стоят,тогда в верхней части смонтируй все с наддувом вниз (чаша на колосниках).



Re: Чертежи или схема для изготовления печи на отработанном масле.

Здравствуйте!
У меня есть идейка сделать дожигатель в виде спирали из трубы диаметром 89 для большей теплоотдачи. Сделать спираль хочу из отводов диам. 89-108, но пока не знаю, сколько будет витков, угол наклона витка, расстояние между витками. Будет ли работать такая печка?



Re: Чертежи или схема для изготовления печи на отработанном масле.

Приветствую всех форумчан! Ну вот и наконец-то и я сварил печку на отработанном масле закрытого типа, прочитав форум. Подача топлива сверху. За основу взял трубу Диам.160 и толщиной 6мм, длина 700мм. Труба вторичного воздуха-76мм, первичного и подачи топлива-20мм. В трубе 76мм снизу просверлил три ряда отв. по 8 шт. диаметром 6мм. С торца - заглушка с отверстием 22мм под трубу подачи топлива и три отверстия диаметром 5 мм. Диаметр чаши -100мм, высота 25 мм. Расстояние от дна чаши до торца торца трубы 50мм. Дымоход 5м, труба 110 с одним коленом на 45 гр. Запустилась печка без дополнительного наддува. Довел ее до красна. Но что-то мне в ней не нравиться. Процесс горения не стабильный. Сильного гула нет. С дымохода дым серого цвета. Заслонку первичного и вторичного воздуха вообще не закрывал. При закрытии их печка начинает затихать и давиться. Расход отработанного масла получился 1.5 л. Что не так сделал? Подскажите, пожалуйста, уважаемые ЗНАТОКИ? Фото постараюсь разместить.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Ну слава богу, наконец-то творческие мысли....... Молодец.
Только диск сделай как одно целое с трубой дожигателя и с кольцевым внутренним зазором вокруг неё ( привари на штырьках) меньше разборных деталей получится и завихритель выброси и болт на его место не вкручивай.......



Re: Чертежи или схема для изготовления печи на отработанном масле.

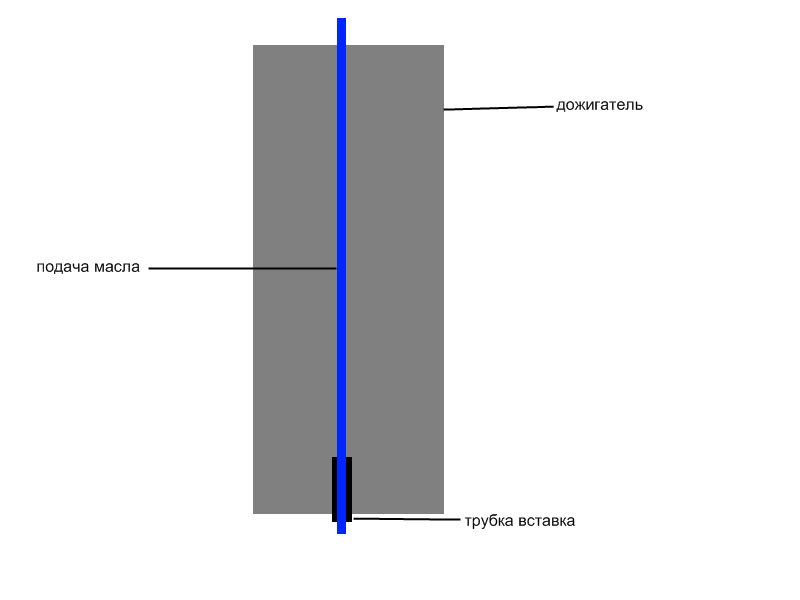

А если трубку подачи провести так, не будет коксоваться.



Re: Чертежи или схема для изготовления печи на отработанном масле.

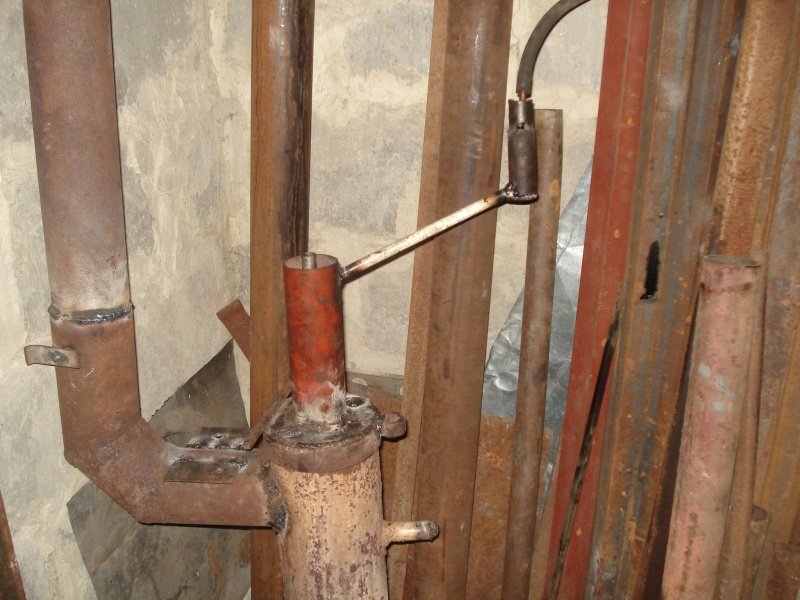

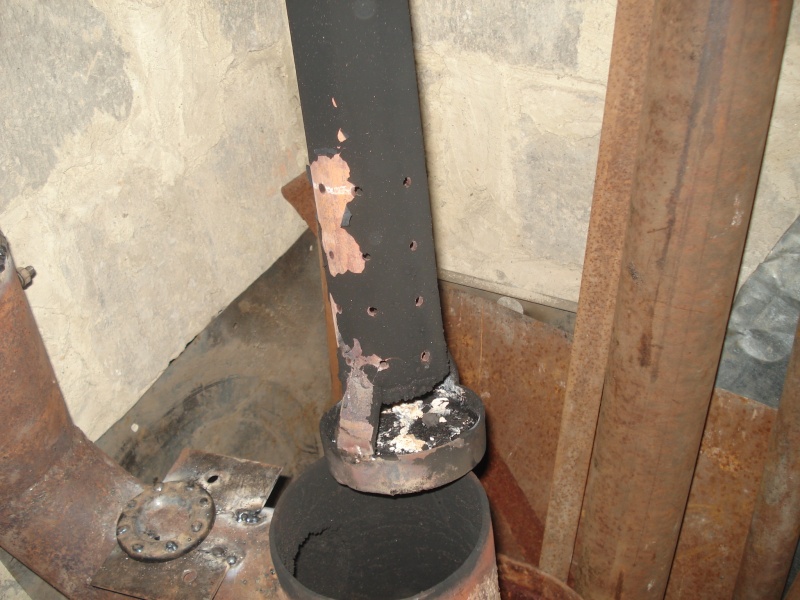

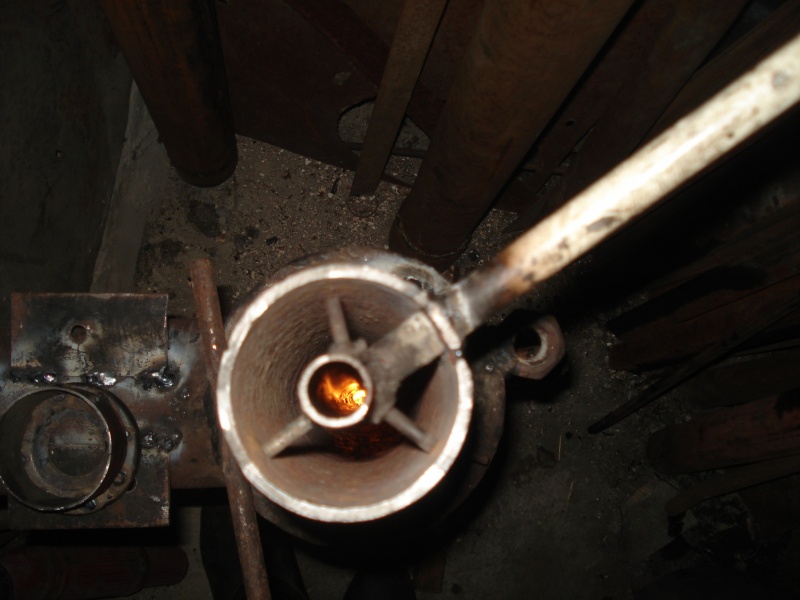

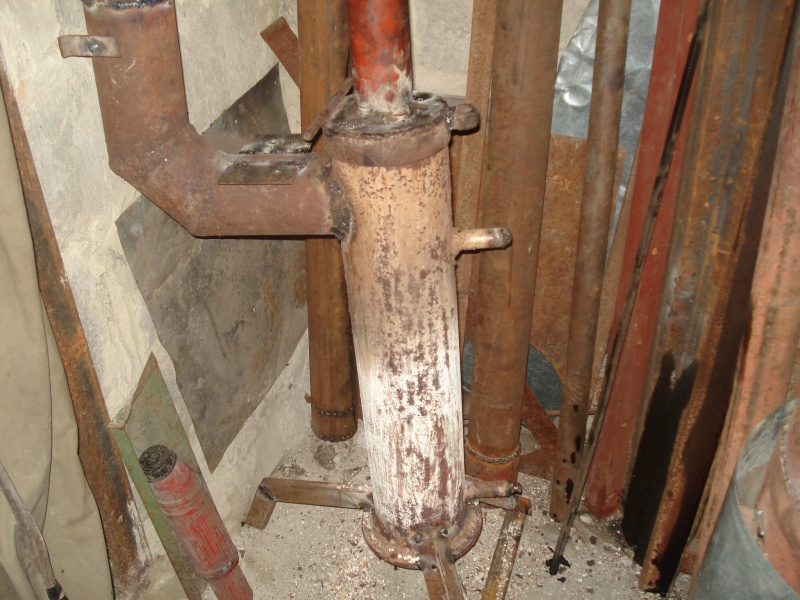

Фото размещаю на обозрение.



Re: Чертежи или схема для изготовления печи на отработанном масле.

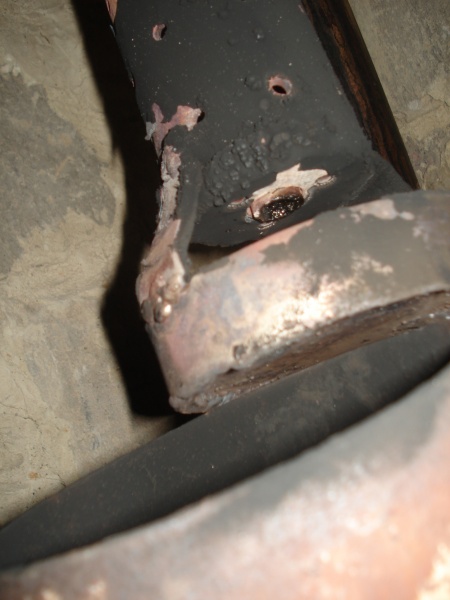

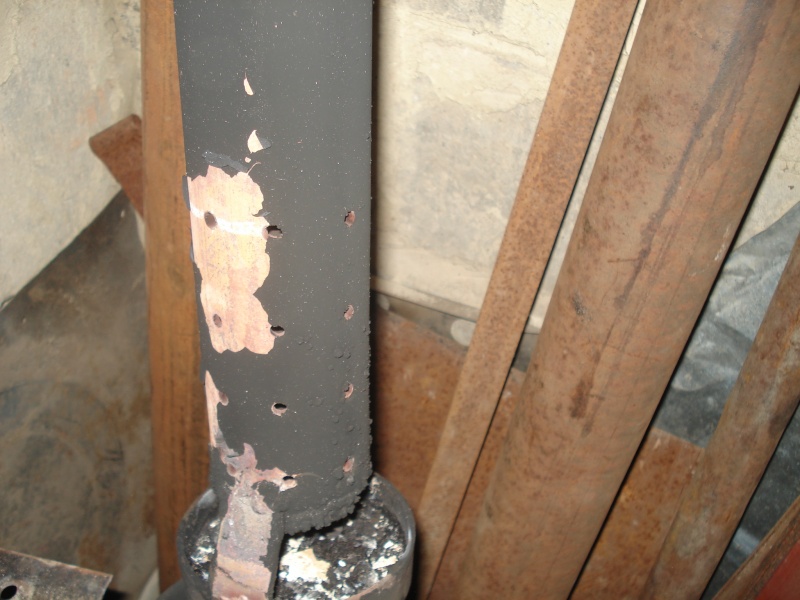

На моей печи ни разу медная трубка не коксовалась, а вот та (вставка), в которую она входит (маленькая внутри дожигателя), имеет внизу белый налет. Но и ваш вариант тоже достойный.



Re: Чертежи или схема для изготовления печи на отработанном масле.

А с наддувом не пробовал? На мой взгляд тут нехватка воздуха. Расход большой. На моей первой (такой же печи) максимум 1 л, а так где-то 0.5л. Может у тебя идет перелив из чаши на дно печки, от того и коптит? Ведь площадь горения увеличивается, а воздух не добавляется.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Чашку лучше приварить на три штырька 8-10мм, полоса отводит много тепла и охлаждает часть газов из чашки, в самом нижнем ряду досверли еще 8 отв. тем же
диаметром, можешь попробовать заткнуть два верхних ряда, они могут работать накоротко сразу в дымоход, заткни отверстие в подающей трубе, после разогрева чашки, увидишь как будет.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Привет форумчане!
У меня есть идейка сделать дожигатель в виде спирали из трубы диаметром 89 для большей теплоотдачи. Сделать спираль хочу из отводов диам. 89-108, но пока не знаю, сколько будет витков, угол наклона витка, расстояние между витками. Будет ли работать такая печка? Подскажите пожалуйста.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Добавлю: надо сохранить зазор между диском и внутренней стенкой камеры; а при сварке на "штырьках" желательно иметь как можно меньшую теплопроводность соединения между диском и трубой (стволом) - функционально это только для крепления конструкции.
Завихрители не нужны!



Re: Чертежи или схема для изготовления печи на отработанном масле.

Спасибо, сегодня попытаюсь, есть кулер от компа в принципе дует не плохо, посмотрим что получится, а переделками по любому заниматься начну после отоп. сезона.



Re: Чертежи или схема для изготовления печи на отработанном масле.

А какое оптимальное растояние должно быть от диска до дна камеры-при нижней подаче отработки



Re: Чертежи или схема для изготовления печи на отработанном масле.

Потребовался бы эксперимент, но можно принять за основу пропорции печи, которую сделал KIRIl. :-)
