Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

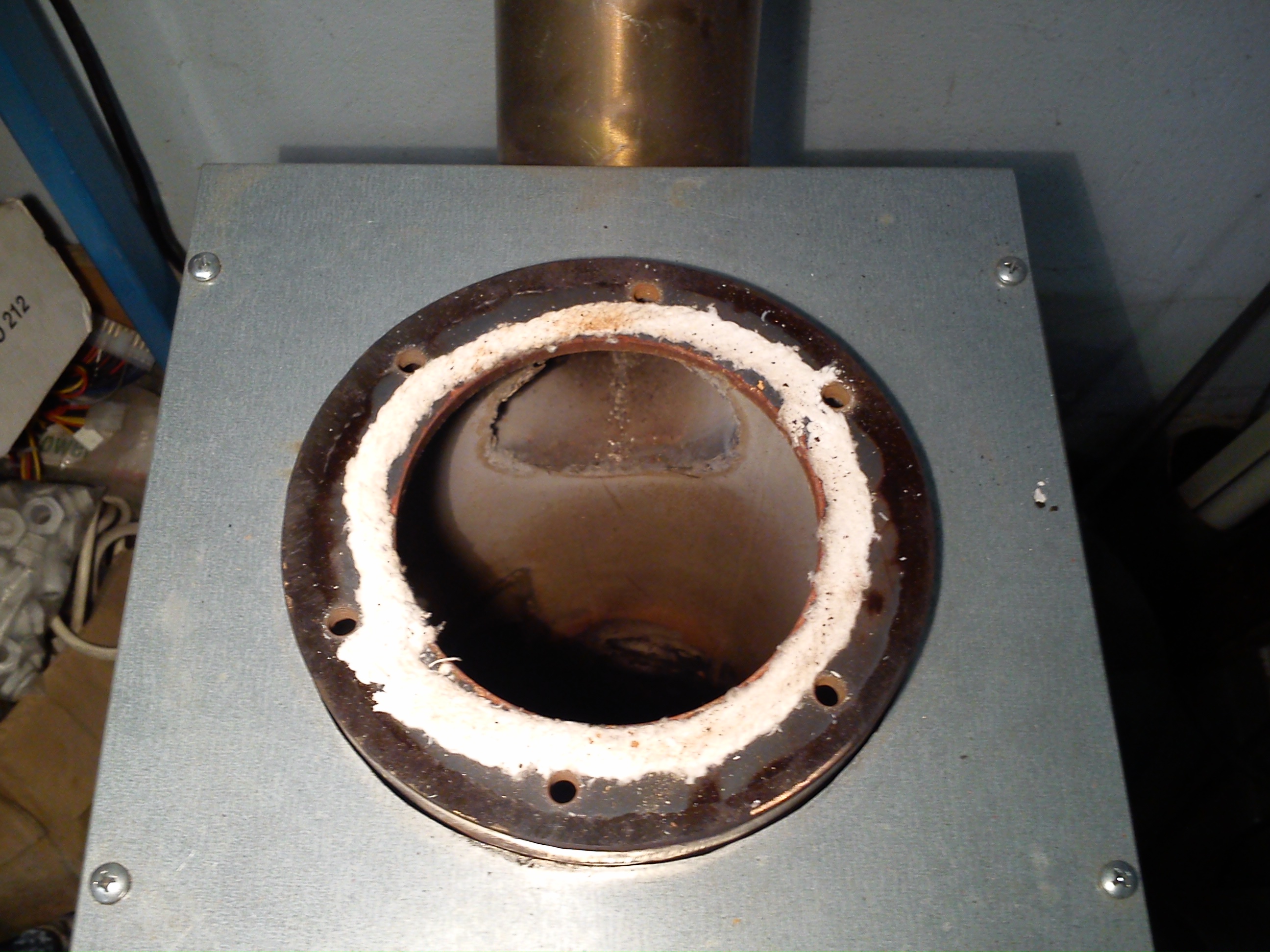

vitosik702. Подход к зольнику и не должен прогреваться тут дело в дожигателе , если есть пластины на торце ( своего рода разд. диск . ) то дело скорее в нем их надо укоротить . Столкнулся с такой проблемой , прогорел дожигатель я сделал новый http://www.termoportal.ru/member22756/yd1975-albums-peredelka-dozhigatelya-pechi.html и начались анологичные проблемы . Проблему не решил просто сделал новый агрегат из пропан. балона 50л. с них у меня лучше получаеться ( рассада не ждет эксперементов )



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

С этой проблемой придется бороться. Скорее всего греть зольник. Иначе - или каждый раз менять асбестовое уплотнение, или уплотнение напитает паров и почувствуете кислый запах.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

Сейчас конструирую агрегат по типу воздухонагревателя ув. masteratti. Решил не делать полноценный зольник, миску вставлять сверху, снизу сделал "ревизию" из сгона с заглушкой.
Так вот, миска получилась мелковата, бортик всего 10-15мм. Если перестаратся с подачей масло переливает через край миски и начинает капать из ревизии.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

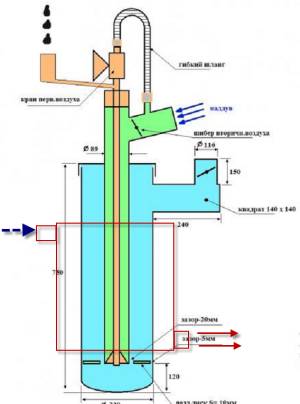

Не сидится на месте.Вроде бы и с печкой всё отлично,но не то всё.Хочу отнять у неё ещё больше тепла.Сделаю теплообменник из пропанового баллона.Архимедов винт и дуну восьмой улиткой.Вопрос куда лучше дуть?

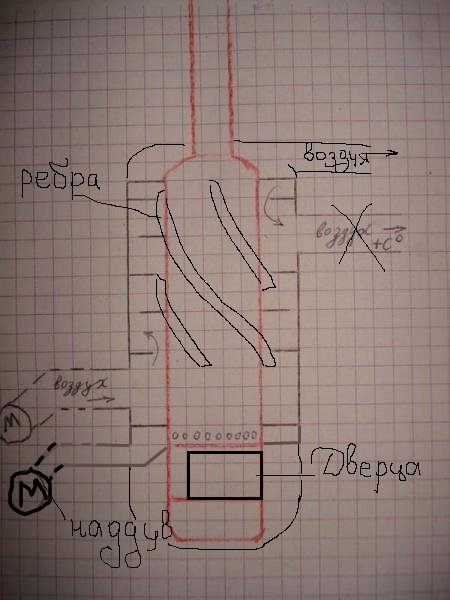

Первый вариант

Подача воздуха снизу,выход горячего сверху естественно.Видел такой вариант у многих
Второй вариант

Подача сверху,выход снизу.Склоняюсь больше ко второму варианту.То что убарть от реактора обдув холодного воздуха подальше я в курсе и убедился в этом на личном опыте.Тоесть подача сверху ещё больше согреет стенки основной трубы в близи реактора.Плюс горячий воздух будет идти по полу.Или же на оборот при первом варианте воздух прогреется больше?

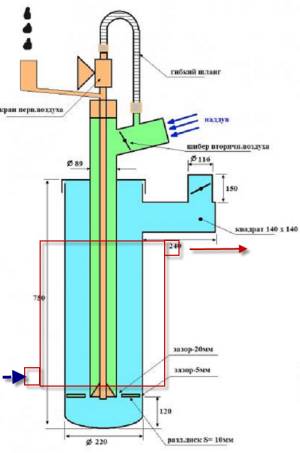

З.Ы.Чертёж котла был украден на этом форуме :-)



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

Да я помню эту картинку.На ней подача холодного воздуха снизу.Так лучше?Почему?Я всё таки больше за верхнею подачу воздуха.Дул я вентилятором чуть выше реактора.Печь моментально реагирует и начинает чуть больше кушать.Оно в принципе и понятно.Просто как бы не особо охото уже в тысячный раз что то переваривать)
Как пример в альбоме у AllexB http://www.termoportal.ru/member32975/allexb-albums-pech-iz-220-truby.html как раз таки верхняя подача.Только корпус сделан из листового металла с вваренными перегородками,дабы увеличить путь воздуха.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

У некоторых котлы стоят а там залит антифриз так стенку мы не пргреем больше 120 градусов . И ничего работает .а воздух так не охлаждает . Тут нужно продумать камеру что бы она не охлаждалась .



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

лучше когда просто ребра и закрыто полусферой с зазором в 5см-.площадь .когда зашиваеш в рубаху--то обрикаеш себя на постояный шум вентилятора.то что на фото (в рубашке)я потом переделал--прорезал до низу и поставил рояльные петли.
http://www.termoportal.ru/forum67/thread1244-10.html

сейчас у меня просто с ребрами--правда и печь другая

но это конечно на любителя.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

лучше когда просто ребра и закрыто полусферой с зазором в 5см-. .когда зашиваеш в рубаху--то обрикаеш себя на постояный шум вентилятора.то что на фото (в рубашке)я потом переделал--прорезал до низу и поставил рояльные петли.
http://www.termoportal.ru/forum67/thread1244-10.html

сейчас у меня просто с ребрами--правда и печь другая

но это конечно на любителя.
(ой дубль вышел)



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

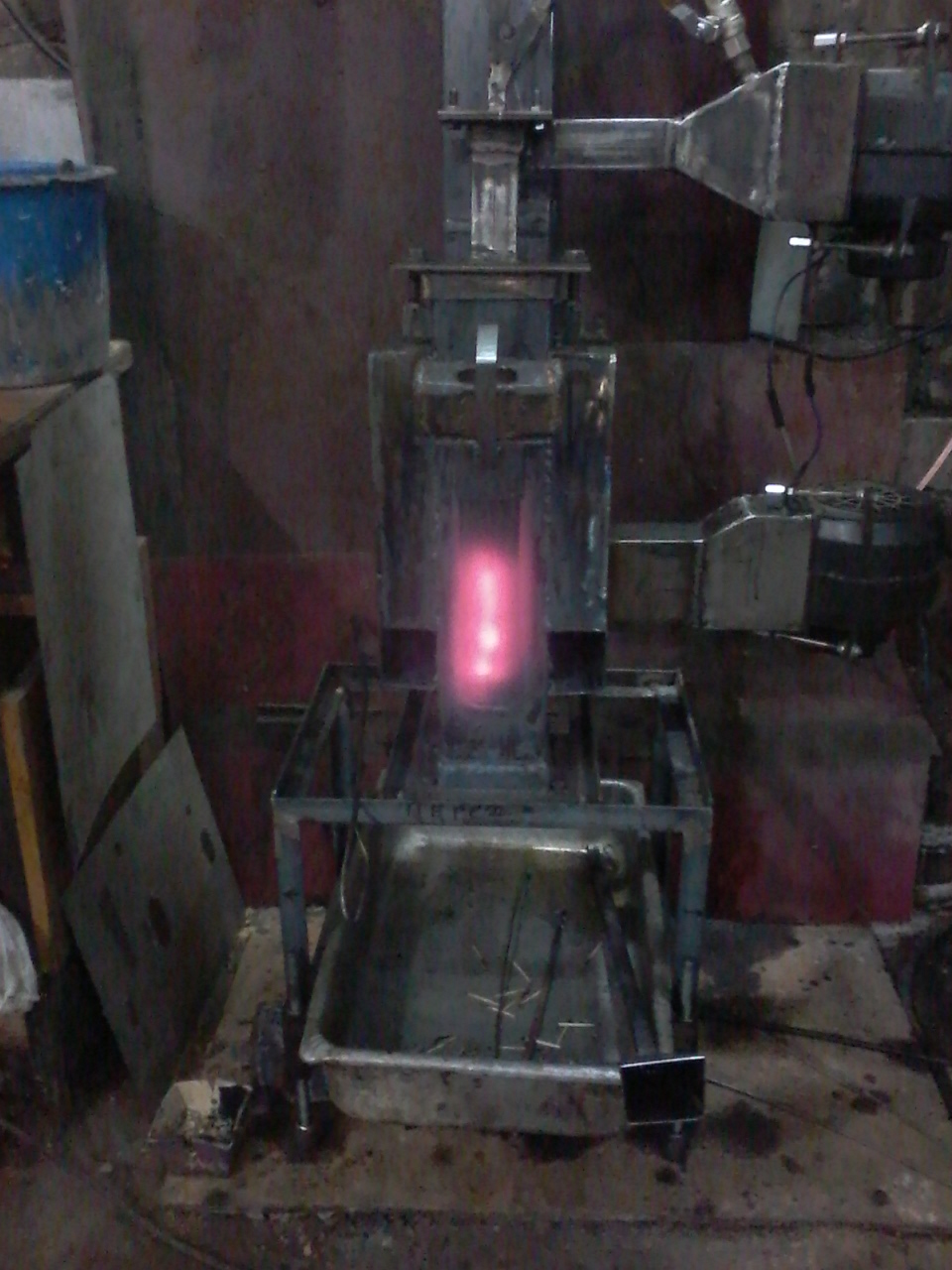

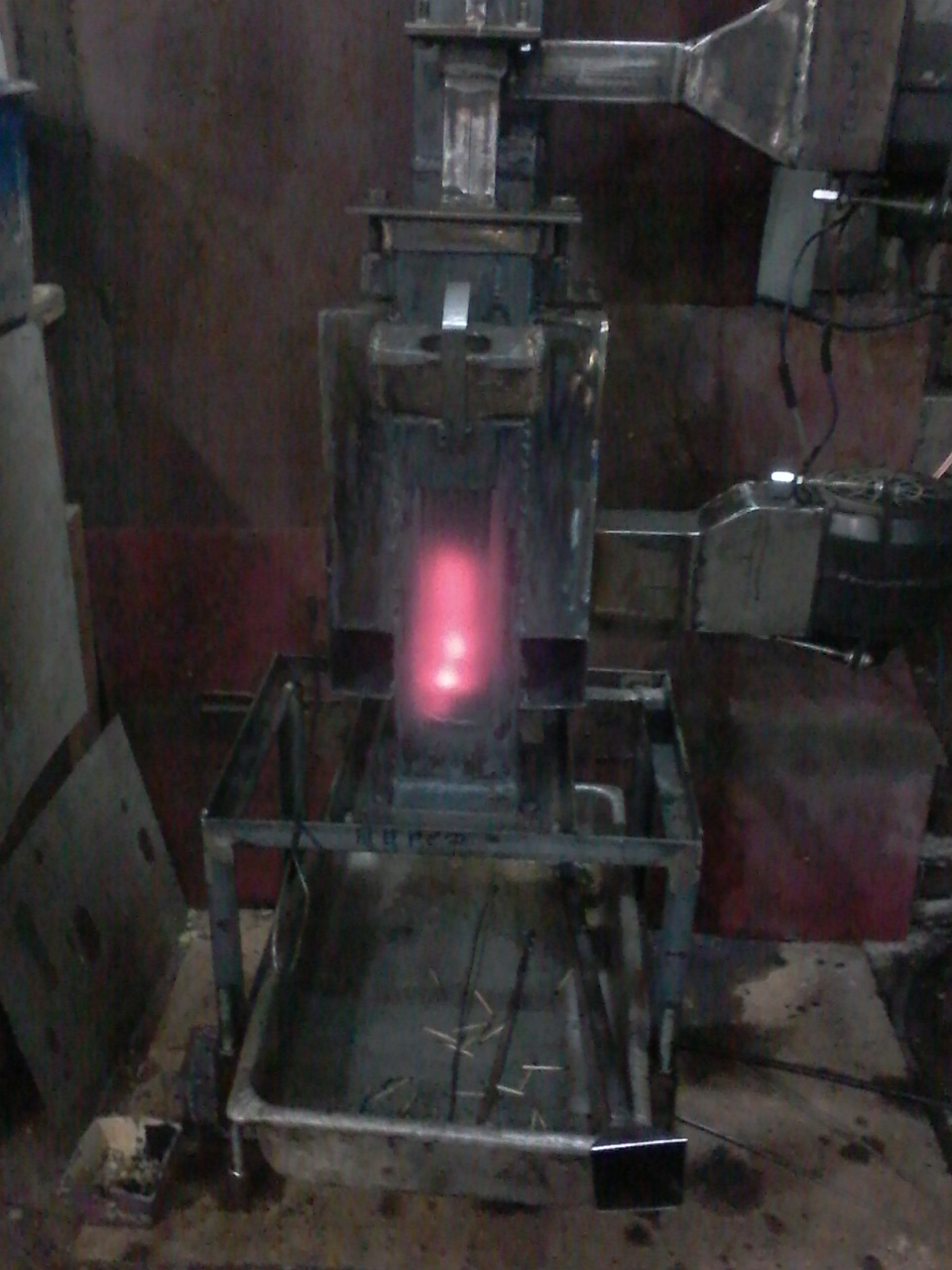

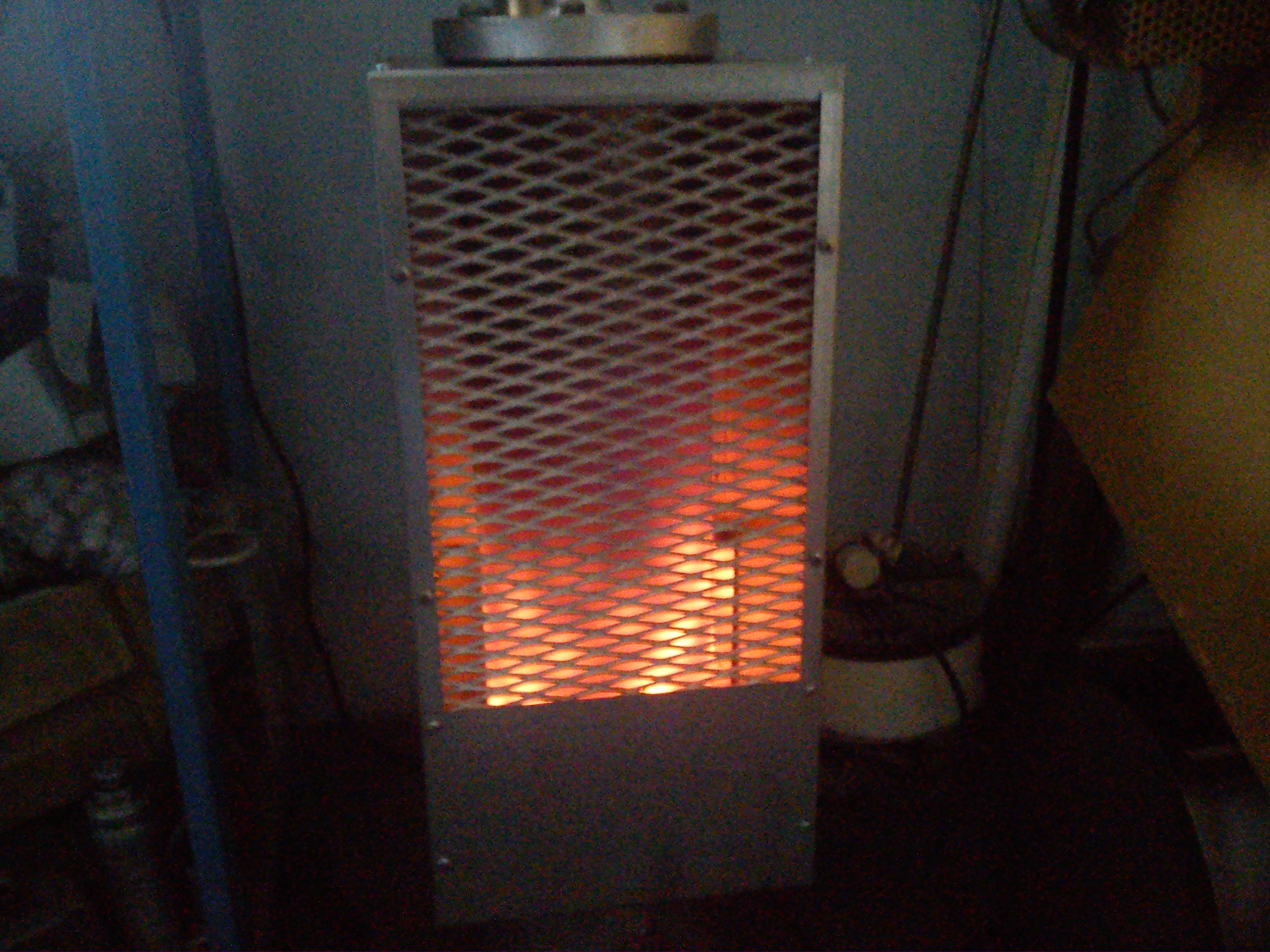

На 32 -ой странице был задан вопрос про квадратную трубу. Так вот сотворил сее чудо из квадратной трубы 100х100х3 высота 5000

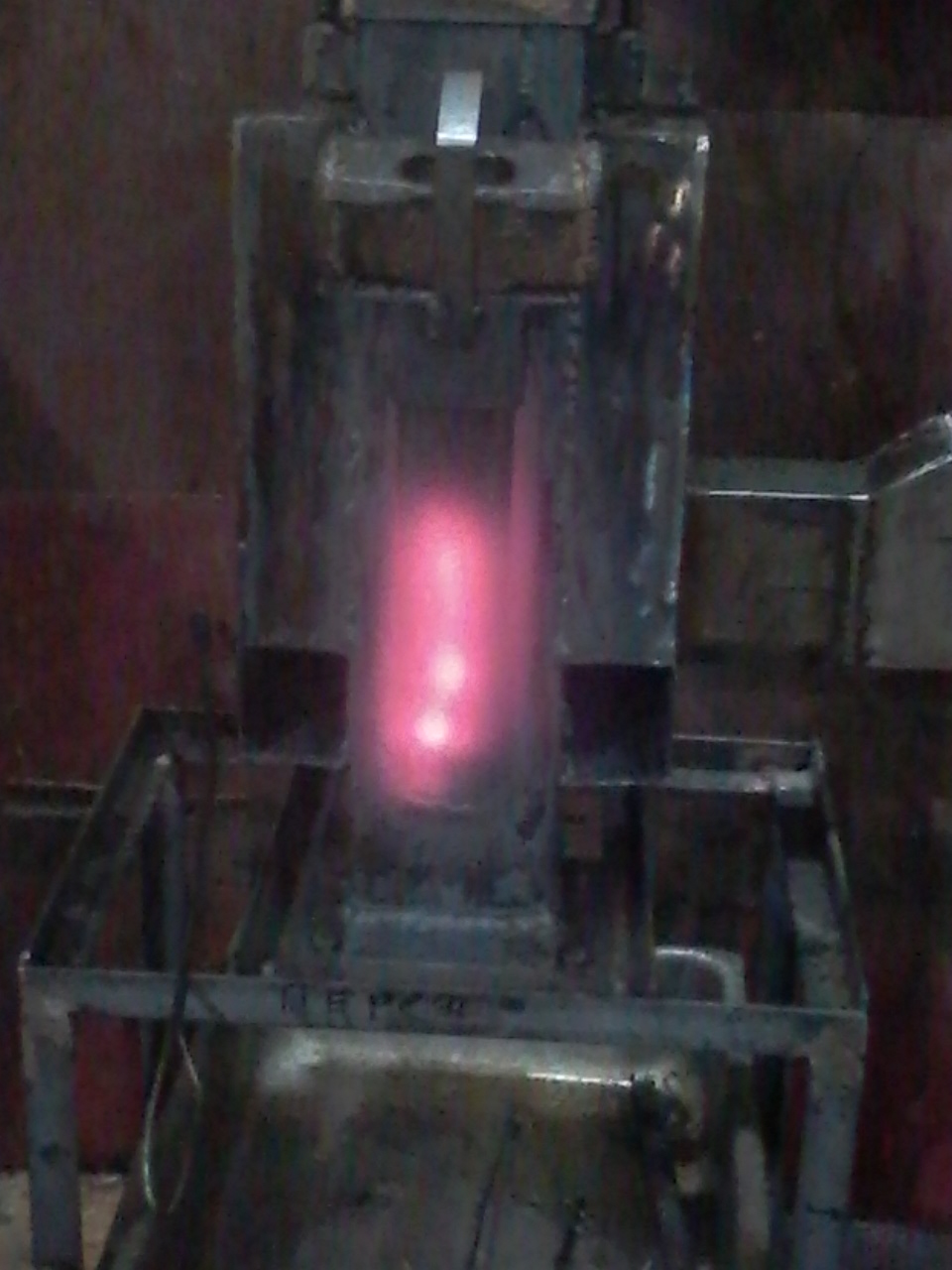

подача масла верхнее дымоход тоже 100х100х3. Дожигатель 40х40х2мм отверстия 1,8 мм. 6 рядов по 24 отверстия. Дополнительная подача воздуха в канал подачи масла. Правда имеет несколько углов и горизонтальный участок в 1,5 метра. На фото видно что при расходе где то около 1,5-2 литра светится. Стоят две улитки от ВАЗ 2108. Одна для наддува, вторая для теплообмена. Гараж площадью 29 м2 прогревается с -13градусов до + 16 за минут 40.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

Приношу извинения опечатка высота печки 500 а не 5000.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

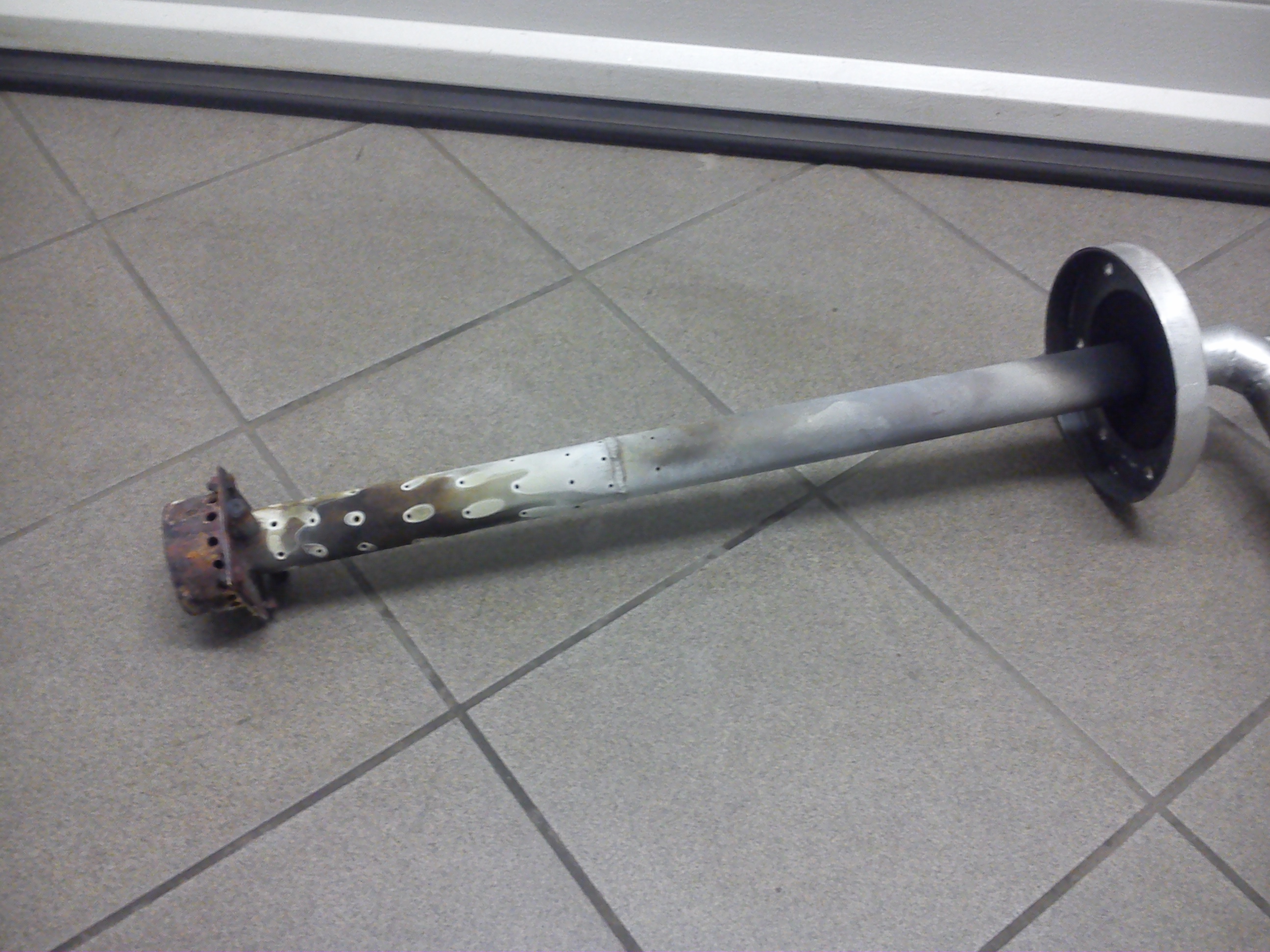

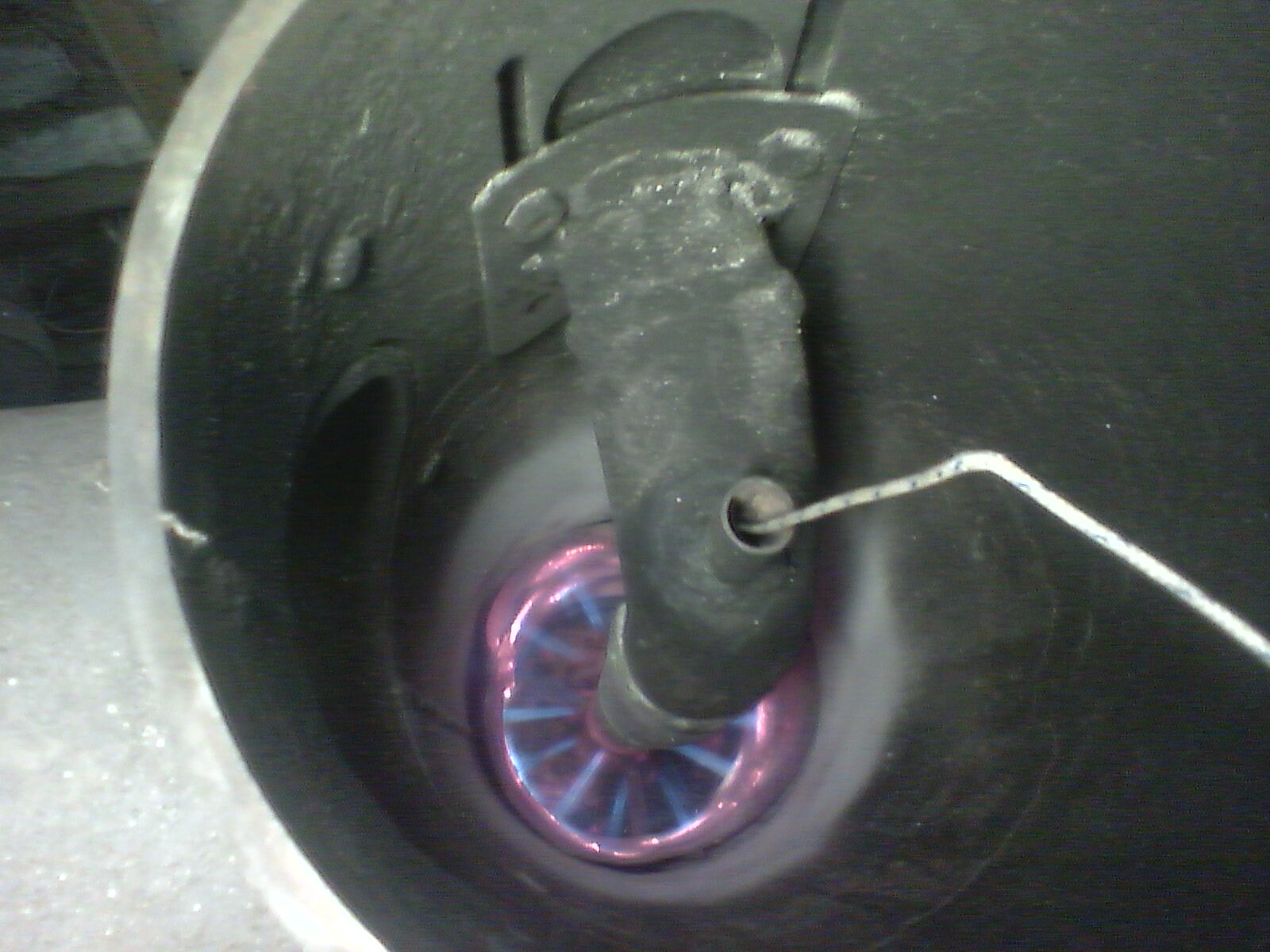

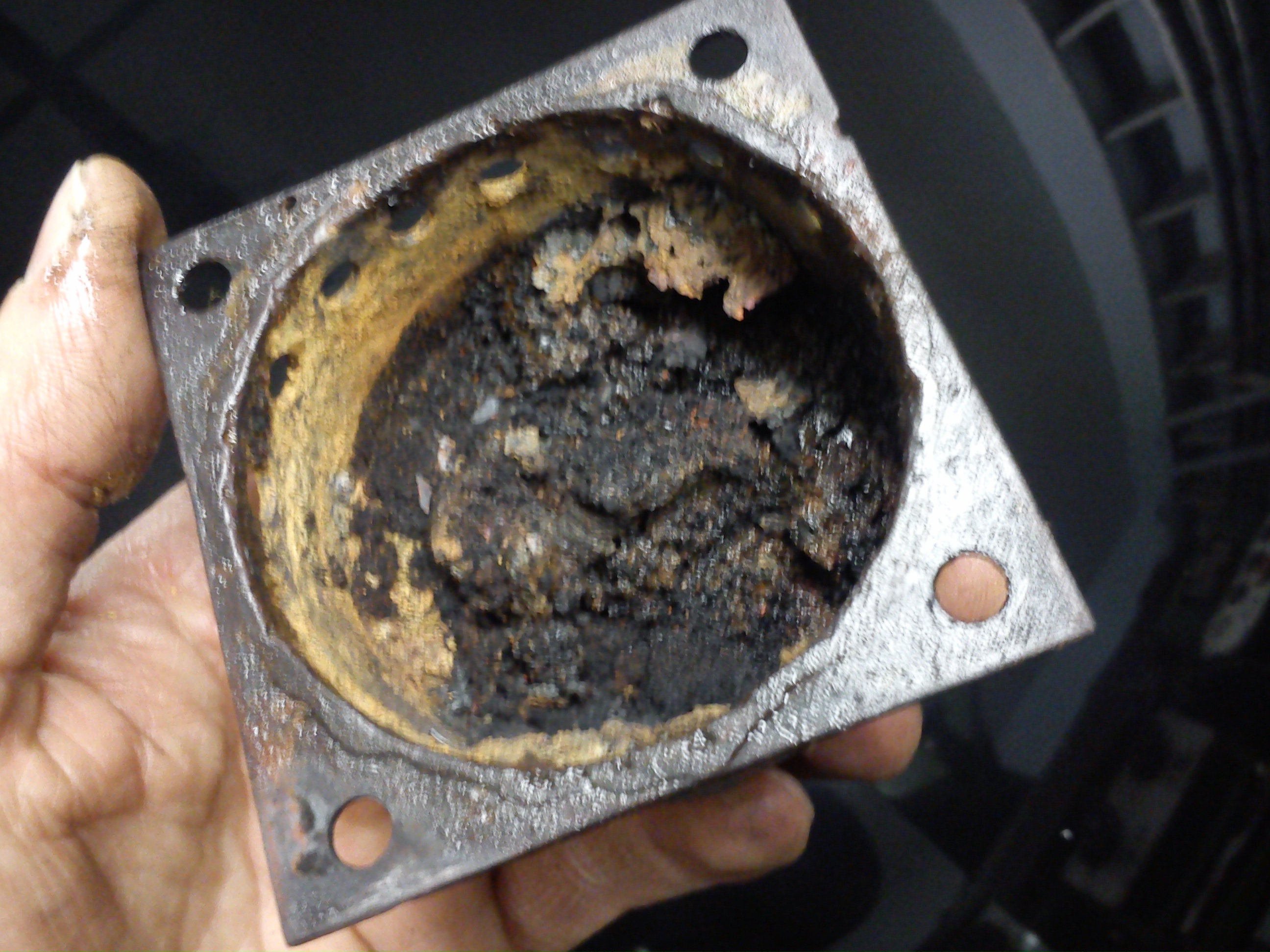

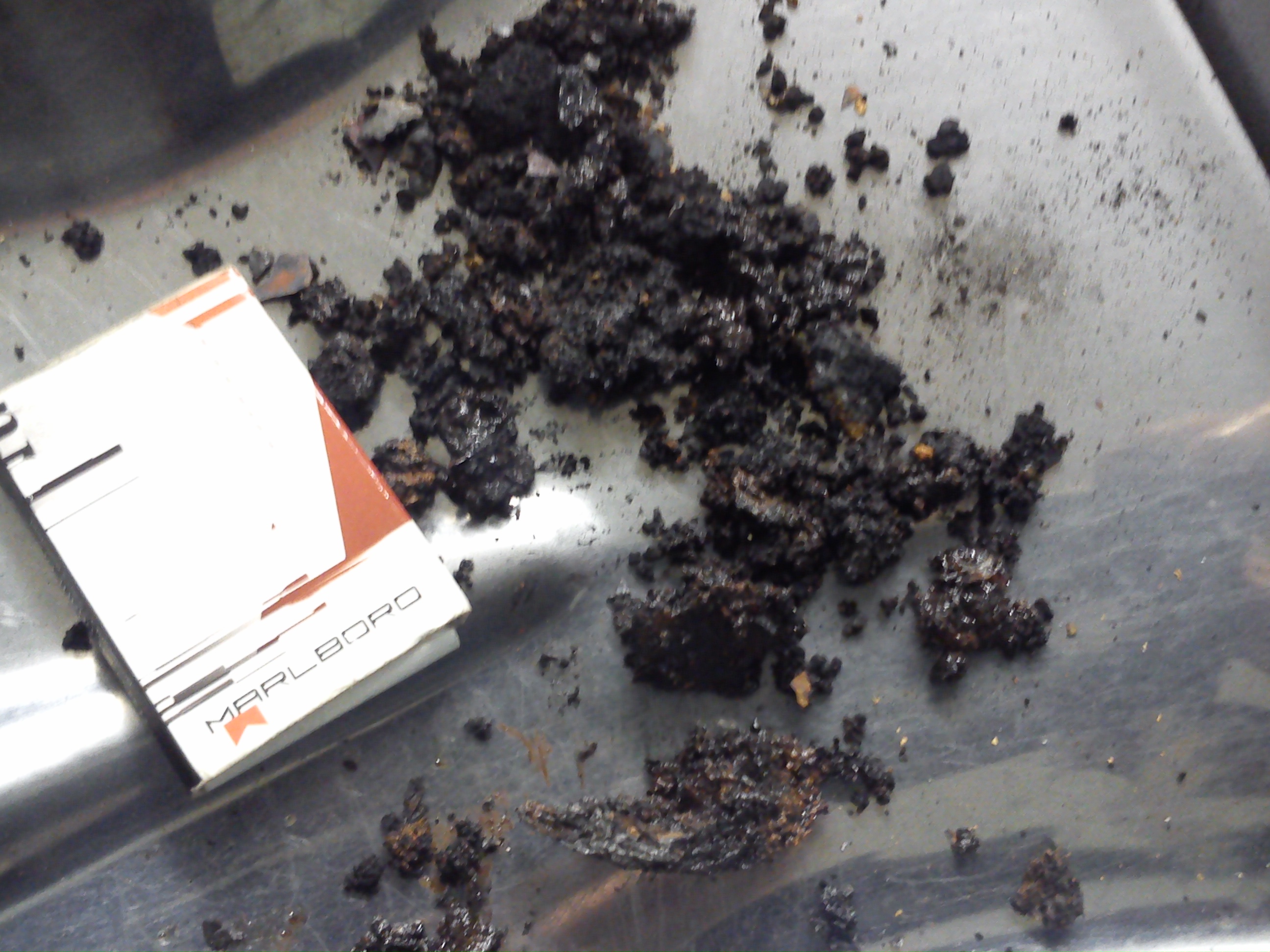

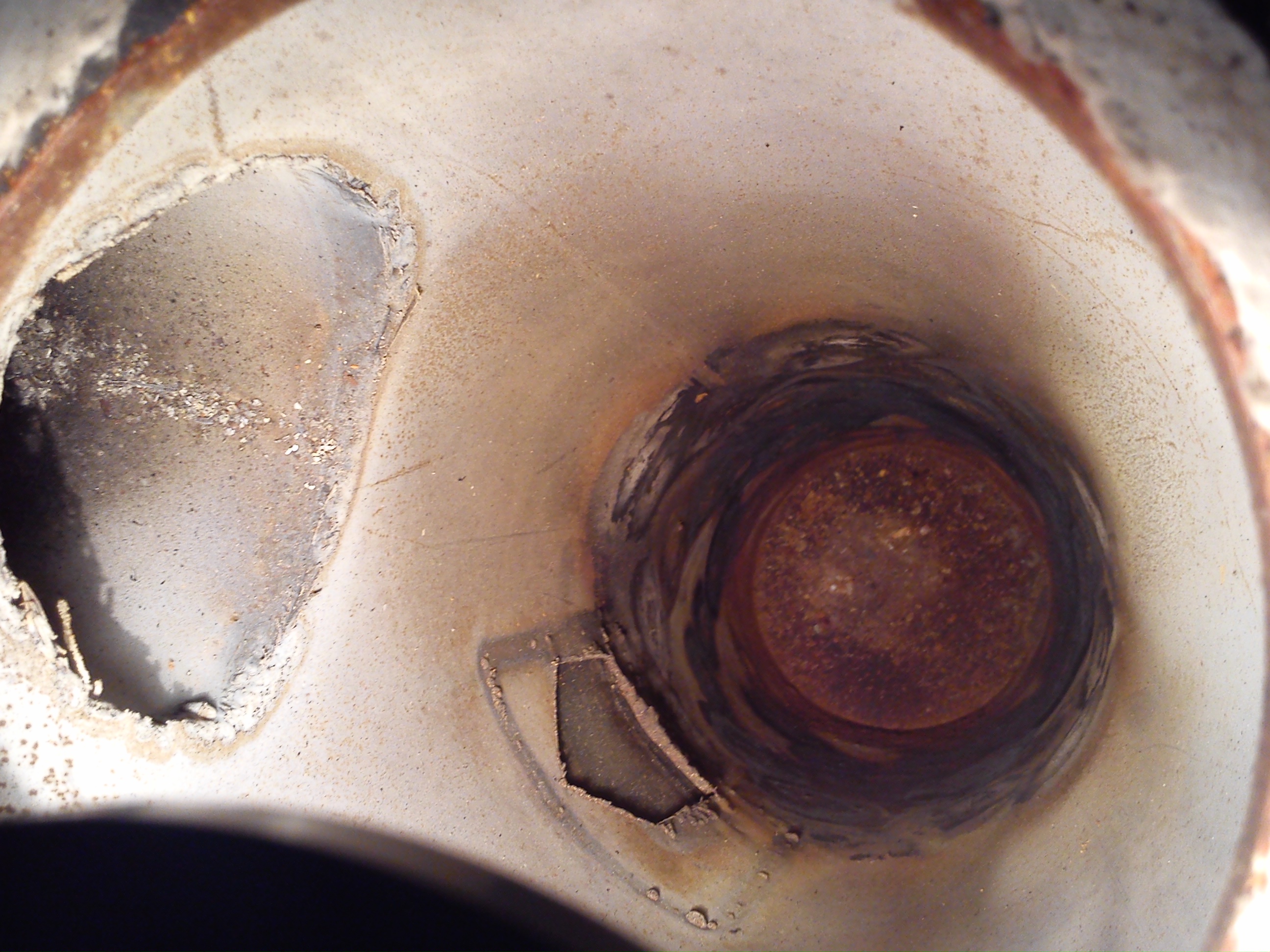

Повторил конструкцию испарителя прикреплённого напрямую к дожигателю. Два вечера проработала печь отлично, Сжог не больше 4 литров ОМ. На третий вечер начались проблемы с подачей масла, как оказалось вся испарительная камера была забита коксом, пришлось изрядно постараться чтоб удалить кокс. После этого пересверлил первичный воздух с 3 по 3мм, на 6 по 2,5мм (отдельной подачи ПВ нет) ливанул канистрочку растительного масла и всё "запело" На сегодняшний день сжог около 30 литров растительной отработки, мог и дальше наслождаться теплом , но любопытство взяло своё, чтоже там внутри? При разборке печи масло находящее в гидрозатворе попало в испарительную камеру, чем подпортило фотосесию, а так всем доволен.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

Интересно посмотреть бы видео работы печи и тем более розжига. Я разжигаю через лючек в виде муфты и заглушки ф 42. В вашем случае дожигатель нужно снимать что бы снять чашу. Кому как но я думаю это не удобно. Я за 1.5 месяца работы печи не снимал дожигатель.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

Господа из сообщества "termoportal" неужели ни кому неинтересна печь из квадратной трубы? Или просто изготовленной как прямоугольная. Плюсов этом варианте печи много, например делать теплообменник легче. Дожигатель легче изготавливать, рассверливать его. Есть и минусы сварочных работ чуток по больше.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

Слесарь Сантехник
Скажу за себя. В какой трубе проще закрутить пламя? В квадратной трубе языки пламени имеют разное расстояние до стенок основной трубы. Из за этого и прогрев будет больше стенок расположенных ближе к дожигателю, но никак не углов этой трубы. Как то так думаю. Чем же трудно сделать теплообменник? Ничего сложного. Я например сделаю из пропанового баллона.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

вы как я понимаю сделали свою первую печь и поэкспериментировали с квадратной трубой---
а теперь мнение
в изготовление более сложный
почистить углы --неудобно
сварки больше
с чашками не поэксперементируеш
и самое главное --откуда такой расход 1.5/2.0 для трубы 120 (соответствует 100х100)
значит КПД очень низкий.

но главное чтобы вам нравилось .думаю она у вас не последняя.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

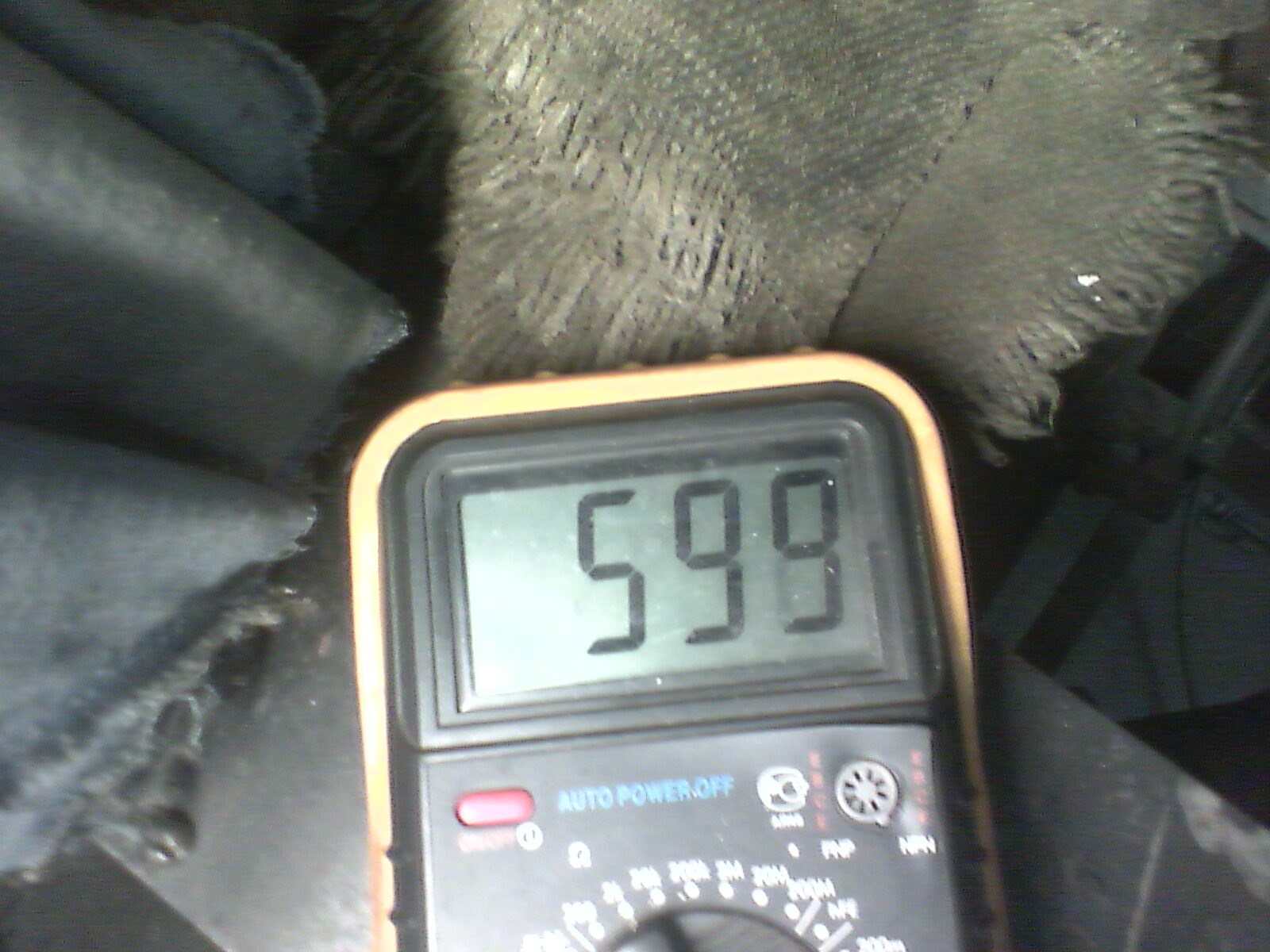

Кто нибудь измерял температуру воздуха в дожигателе, а я вот взял с дуру и засунул щуп датчика в отверстие его, обычно закрытое болтом, где то до половины трубы и был немного шокирован, не ожидал, что воздух прогревается до такой степени.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

Дел в том ,что это измерение НЕ верное.Вы смерили температуру стенок дожигателя ,а не воздуха...Согласно физики ,количество энергии передаётся излучением в основном процентов на 80% остальное конвекция.У меня термопара стоит постоянно в зоне дожига ,я по ней настраиваю время впрыска и количество наддува.И тоже есть ошибки при сравнении с эталонным пирометром.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

Так что же, на воздух, находящийся в дожигателе, не воздействует это самое излучение.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 8

Это очень красочно расписано в трудах по теплообменникам и на многих сайтах связанных с печами много объяснений.
