Приветствую.
В Вашем альбоме, на втором фото, выложена схема дожигателя.
Первый вопрос: под каким углом дует ПВ на отработанное масло?
Второй вопрос: были ли отклонения от размеров, указанных на схеме дожигателя, на дожигателе Вашего калорифера?
Спасибо.
P.S. у меня в планах было повторить дожигатель по этой схеме, но пока ещё руки не дошли.



Отверстия направлены параллельно дну печи.размеры снимал я. со своей печи.



Количество воздуха я могу уменьшать в любом месте печи. Т.е в испарительной камере, в дожигателе и разом в обоих местах. Вчера уплотнил лючок и увеличил подачу топлива.
Минут десять жарил ПВ чашу, после приглушил на 90% где то т.к с торца отверстий нет, оставив только подачу на сопла дожигателя. И вот они появились, не так как отчётливо конечно, всё смазывали языки пламени но всё же.
Теперь решил добавить по отверстию на 3мм в завихрители направив их в чашу дабы заменить подачу ПВ на рабочих режимах полностью. И т.к первый ряд отверстий у меня получился ровно на столько только под диском думаю придётся его убрать.

Заранее спасибо за ответы.



Ошибочное мнение! Измените диам отверстий на дожигателе, при том же их количестве, получите совершенно другой результат!

Нормально отрегулированная печь выходит на режим за 2-3 минуты.


Очередной дожигатель на регулировке.



Да действительно вы правы, т.к скорость воздуха выходящего из отверстий маленького сечения возрастёт тем самым улучшив смешивание топливо воздушной смеси.

В таком случае вы не могли бы подсказать, как высчитать диаметр отверстий отталкиваясь от характеристик моего вентилятора?

А так вчера ещё раз испытывал печь с дополнительно просверленными отверстиями в завихрителях направленными непосредственно в чашу. Вышла на режим минут за десять.

Все ряды загорались при расходе масла около 1,5 литров и только со стороны дымохода.

Если я правильно понял процесс, то мне требуется перегородка мешающая выходу газам напрямую в дымоход тем самым распределяя их равномерно внутри корпуса печи.

так же с таким расходом из выхлопа вырывается сине_красное пламя где то на 30см заполняя всю 114 трубу.

если уменьшать подачу ВВ плямя остаётся, но не вырывается уже с силой. горит при этом около трёх рядов, один из них под диском (его я пока оставил).

В целом при расходе 0,5-0,7 литра пламя крутится под диском, ряды не горят ну или один под диском еле , еле. Пр расходах 1-1,5 загораются три со стороны люка и может 6 со стороны выхлопа.

Не дымит.

Думаю пока пока оставлю так, параллельно изготавливая новый дожигатель. Осталось узнать количество и диаметр отверстий.

Всем огромное спасибо за помощь.



При малой подаче масла, уменьши подачу воздуха.



Я пробовал, практически ничего не меняется, но это практически всё же в плюс т.е лучше.

Я отрабатывал режимы работы управляя только маслом т.к моя система управления способна только изменять подачу топлива и переключать нагрев на ТЭНЫ после выключения печи. Управление воздухом подразумевает дополнительные элементы которые к сожалению в шкаф уже не поместятся, да и стоит теристорный регулятор однофазный на 220в для плавной регулировки оборотов двигателя не дёшего.
Либо привод на заслонку и опять же хз как им управлять.

Печь строится как альтернатива газовому отоплению частного дома т.е водонагревательный котёл. Устанавливаться будет в нежилом помещении, не отапливаемом.
Процесс эксплуатации видел такой:
Включил насос, подлил в поилку керосина, поджог всё это в чаше и ушёл.
Утром на кнопку малого пульта управления находящимся уже в доме нажал(маслоподачу выключил, вентилятор наддува отключится минут через 30, температура теплоносителя упадет, включатся ТЭНЫ) и уехал на работу.

И вот уже это не сработает т.к нужно минут через 5 вернутся чтобы кран ПВ перекрыть. Либо заменять его на клапан и управлять им. Управление реализовать не сложно остался клапан.

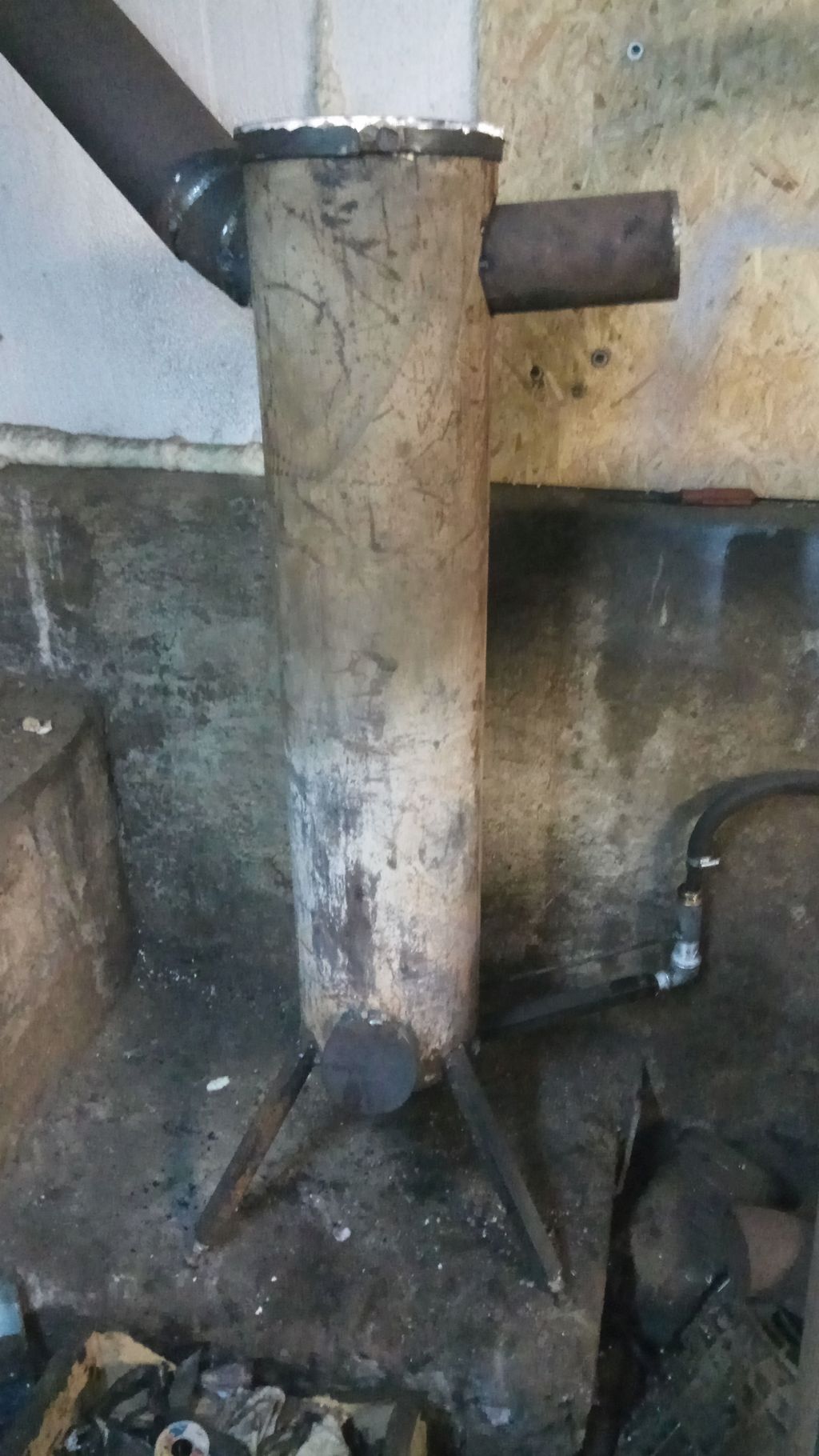

Здравствуйте, сварил печку по местным чертежам, но с отступлениями, из-за отсутствия материалов,указанных в чертежах.

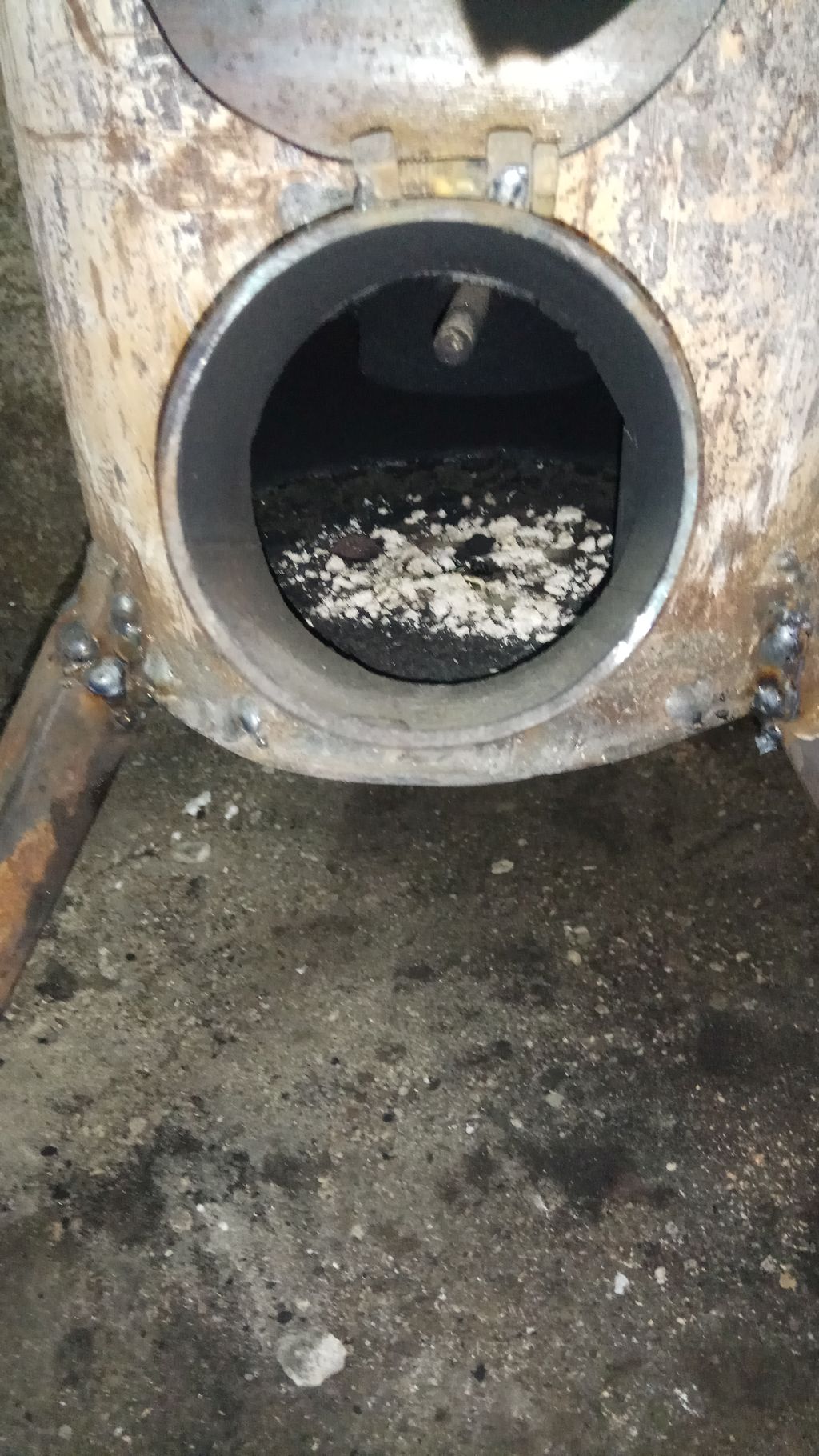

печка горит не интенсивно, жара мало, спалил 1-2литра масла, на дне осадок в 0,5см.

Печь- 220труба, плоское дно. автопоилка для подачи масла.

труба подачи воздуха не проварена(щели), недоварил для доводки горения.
дымоход 115мм, 6-7м, полностью прямой, за исключением выхода из печи, там под 45 примерно.

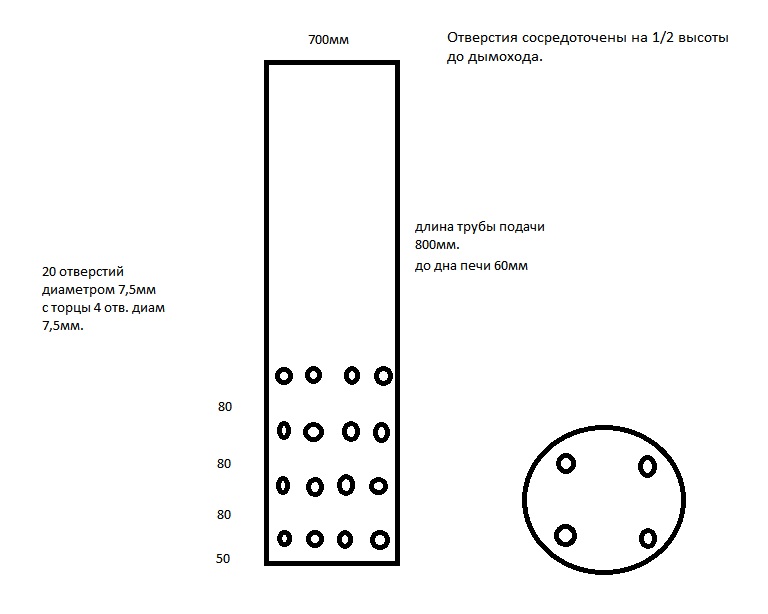

внутри 70 труба.от дна 60мм. 24 отверстия 7,5мм, сделаны на 1/2 высоты до дымохода. Торец заварен, 4 отверстия на 7,5мм по максимальному диаметру.

Что сделать для улучшения горения? есть желание реализовать поддув отопителем от 2108 с зону горения, но это в планах, пока что не закуплены материалы. такой конструктив пойдет для корректного исполнения с поддувом?



Михаил159, У меня нет атмосферных печей но может это поможет . И не каких щелей не должно быть это очень сильно влияет на горение .так же дырки думаю 5 мм. былоб достаточно и в торце пару штук http://www.termoportal.ru/member30048/diman_rus-albums-pech-327mm-truba.html



Доброго времени суток. Хочу предупредить, что на печах с самотягой очень большое значение имеет высота и диаметр дымохода. Диаметр на Вашу 220мм трубу должен быть не менее 120мм, а высота не менее 4,5м. Иначе циркуляции воздуха в зоне горения будет недостаточно, горение неактивное, большое наличие копоти. Дымоход желательно термоизолировать, если он металлический. И щели надо проварить, если они не связаны с выджением чаши или других конструкций. Если же через щели поступает допонительно воздух в зону горения, то можно поиграть с их величиной.



А если переделать её в наддув? возьму улитку от2108 и драйвер. как тогда быть с отверстиями?



Тогда отв. 2.0 мм. - 2.5 мм.



А сколько и как расположить? высота до дымохода около 800. труба 89мм только осталась, будет она
уменьшать количество масла в печи не надо? дно плоское



Зайдите в альбом мой или другие там можно наглядно посмотреть .А так в торце два отв. дальше отступаем от торца сантиметр . и сверлим по кругу с шагом 1 см. сколько влезет в круг . Следующий круг так же но с растоянием 5 см. круг от круга , следующий и четвертый круг на таком же растоянии только растояния между дырками 2 см. На торец привари крест как у меня в альбоме ( он будет центровать дожигатель и дополнительно раскалившись будет способствовать лучшему горению ) Если пламя будет гулять по дну ( не равномерно гореть там больше в другой стороне меньше ) тогда привариш рога ( или завихрители , просто две трубки которые раскручивают воздух в нутри ) Дожигатель от дна я бы поставил 8 -9 см. и на дно старую кастрюлю ( чистить будет удобней ) и обязательно полная герметезация бокового лючка. Вроде все грейся , только не сегодня праздик всетаки .



Только сверли 2.5 мм. и будет тебе счастье . Это все что написал под восьмерочную улитку и 89 трубу .

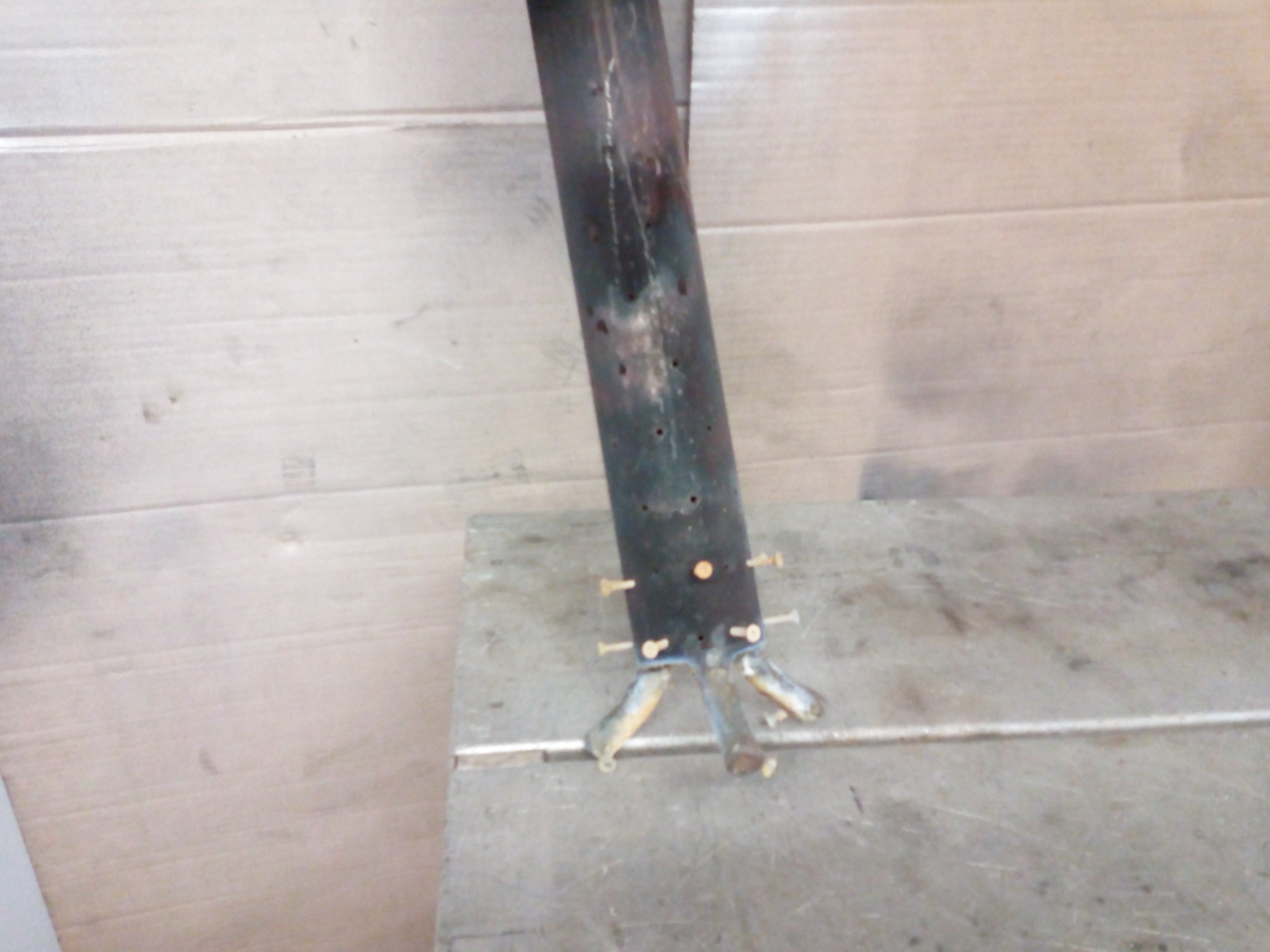

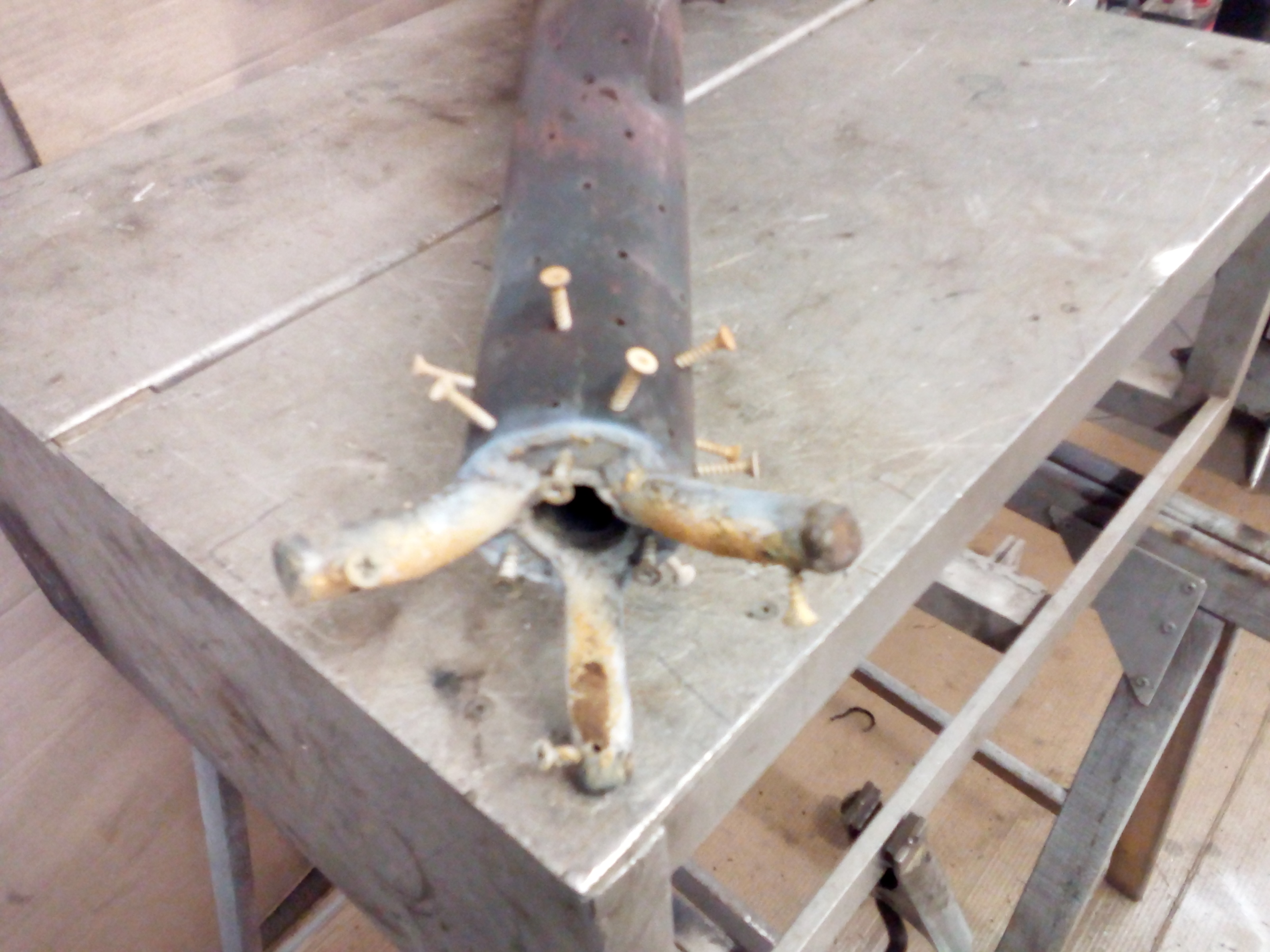

Вот так у меня выглядят дожигатели.



только 4 круга отверстий? у тебя на дожигателе чуть не до верха просверлено просто
для центровки болты приделал
Большое спасибо



Уменя балон 30см диаметр и расход от 3л. в час. Я тут подумал второй ряд наверное через 2 см. сверли . Надо будет больше мощности, досверлиш. Можеш точную копию сделать как на видео , правда минимальный расход в районе двух с половиной литров. Выше писал по памяти ( я их уже года два как не делал ) а потом видео нашел .



Нееее)))) мне так много не надо)) у меня доступа в халявной отработке нет :(



Товарищи, а кто и как останавливает свою печь?
Тут на днях был небольшой казус. Начал тормозить свою печурку, перекрыл подачу масла и, чтобы дожечь остатки, начал открывать кран первичного воздуха. Обычно так всегда и делал, всегда все было хорошо. Но не в этот раз, после того как только начал приоткрывать кран ПВ, произошло опрокидывание тяги (на дымоходе установлен тягонапоромер) и печка легонько начала хлопать. Забор воздуха для наддува был с улицы, а на улице был морозец -28. Есть предположение что произошло резкое охлаждение паров, а при контакте с раскалённым стенками печи, произошли эти самые хлопки. Теперь как-то боязно так делать, хотя раньше так и останавливал всегда. То ли это из-за слишком холодного воздуха случилось, то ли х.з.
Кто что думает по поводу этой ситуации?
