Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Серега из Кузбасса, воздуха очень мало, поэтому и хлопает, нагорает.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Просмотрел вроде всё, увидел только фотку (если не сложно, укажи страницу), вариант с кривой печкой как и с буржуинской форсункой, увидел фотку, размеры выдумывал сам. При первом испытании кривой печки оставил открытой первичную заслонку 5-7 мм, 4 литра масла выгорело за 1,5 часа, выросла борода, вторая порция горела чуть дольше, заслонка была закрыта полностью, думаю 8 мм. отверстия маловаты, и еще; когда закрыл первичную заслонку работала устойчивей и нагрелась там где отверстия (отвод). Да вот еще что, масло, которым растапливал первый раз, было чистым, без всяких примесей, наверное поэтому и работало без проблем - ни хлопков ни масляных плесканий.
Спасибо, будем дальше пытаться; "покой нам только снится".



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

http://www.termoportal.ru/single/4968-post14.html
Отвод на 110 мм., размер испарителя 150х300х140, диаметр горловины первичного воздуха 55мм, высота 25мм, все отверстия на трубе 12мм., при таком их расположении внутри трубы нет отложений, горение устойчивое при всех положениях заслонки, при ее закрытии тухнет за 3-4 мин., при уровне 3 см, даже при поподании воды, просто трещит и тухнет, после чего, через 10-15 мин. можно снова запускать, вода ипарилась.
Но много воды в масле может сильно вспенить содержимое испарителя, со всеми последствиями, поэтому нужно быть крайне осторожным с этим.
Лучший способ очистить масло от воды, это выморозить его и перелить в другую тару, лед останется.
У бренерана- 400, что на фото, труба 160мм, высотой 5,5м., хороший дымоход для такой приставки главное условие, она работает исключительно на его тяге, при слабой тяге приставка долго не розжигается и горит нестабильно, поэтому необходимо чтоб приставка вставлялась в печь без лишних зазоров, через которые мог бы подсасываться воздух снижая тягу через нее, а после прогрева дымохода иногда полезно его прикрыть настолько, пока это не начнет слегка влиять на интенсивность горения приставки, но не более.
Вот ссылка на видео ее работы:
http://www.termoportal.ru/single/4985-post14.html



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Ссылки просмотрел, спасибо. У меня отвод 108 мм. с каждой стороны приварены патрубки по 100 мм. для совпадения с высотой топочной дверки. Понял свою главную ошибку: у меня слишком большой испаритель, буду исправлять, отверстия накручу и увеличу диаметр. Еще раз Спасибо за наставления. После того как сделаю, выставлю фотки на общее обсуждение.



Недоделанная конструкция печи на отработанном масле

Здравствуйте, я новичок на этом форуме. Очень интересна тематика самодельных печей на отработанном масле. Дрова колоть - искать нужно, а с отработкой проще - она на каждом углу. Хотел спросить совета у знатоков по сборке, вот нашел печь на свалке, кто-то выкинул. Попробовал поставить себе, остался не очень доволен. Как можно её усовершенствовать? Доработать? Фотографии будут позже, пока могу только чертеж выложить. Она коптит малость в гараж из-за щели в верхней крышке и самое интересное до красна разгорается, если только в наружней чаше жечь масло.
Сразу прошу извинения за такой чертёж, сделал как смог, чтоб понять принцип действия.
Вся буржуйка сварена из 5-6 ки.



Re: Недоделанная конструкция печи на отработанном масле

Воздух нужно подавать в пары отработки равномерно.
Попробуй вот такой вариант: стальное кольцо, а в стенках чаши отверстия по верхнему краю, или прорези для поступления воздуха.
В таком варианте можно и наддуть в поддувало вентиллятором, пока нет хорошего дымохода 5-6м. высотой.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Всем привет. Вот и зима не за горами, но на форуме как-то подозрительно тихо.

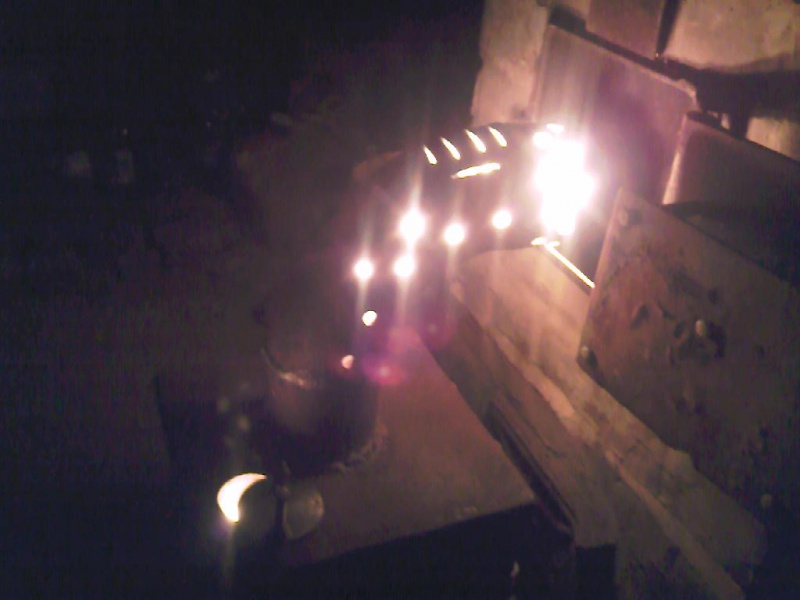

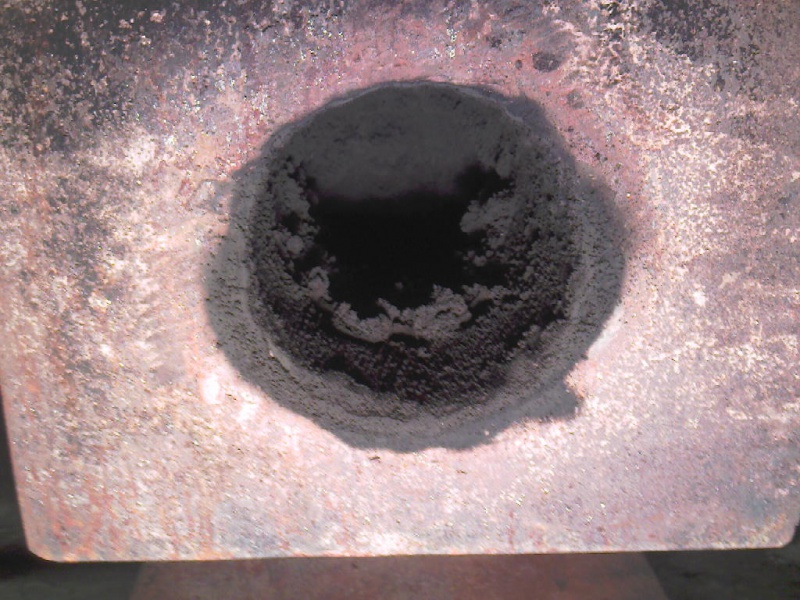

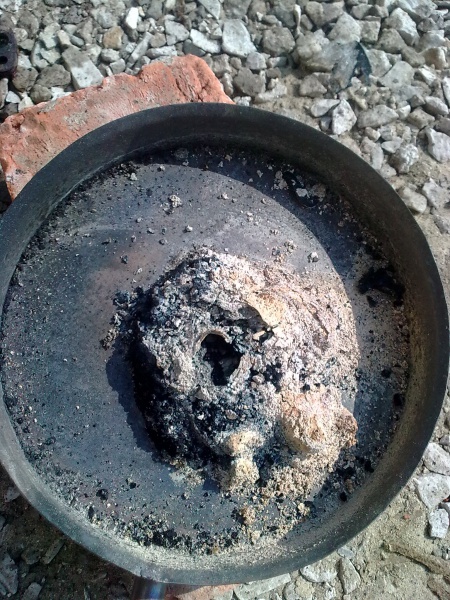

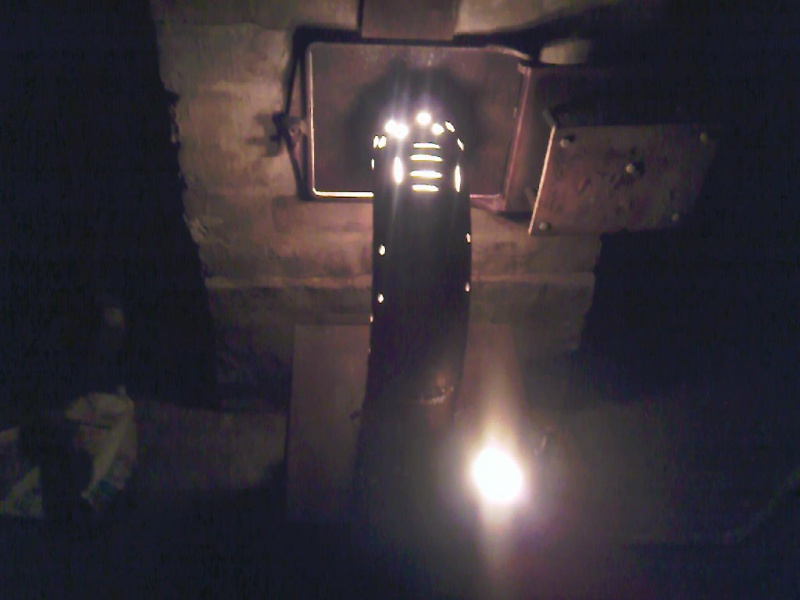

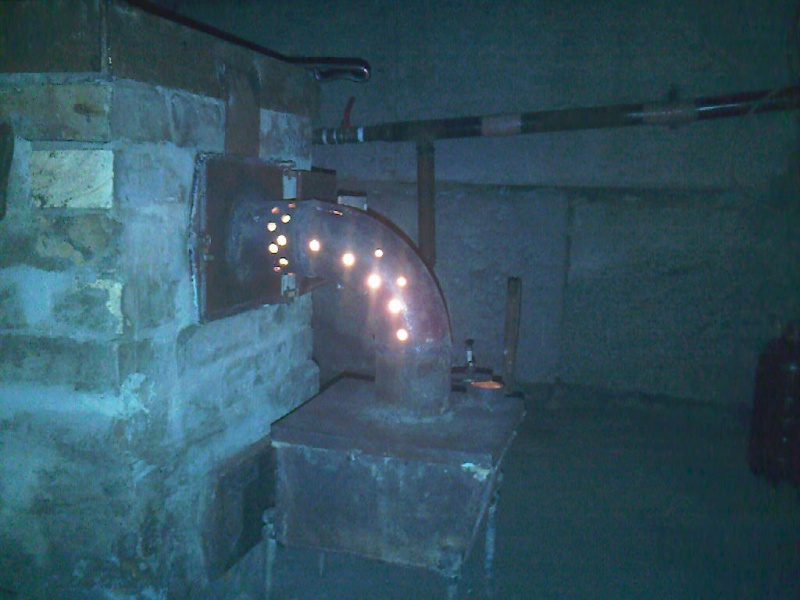

Как писал весной для продолжения испытаний требуется переложить печь, печь переложил собрал все в кучу сварил, пересверлил отверстия на 12мм., и начал испытания, ГОРИТ, но после того как выгорело 7 литров отработки (остыло), развернул к себе дышло и ужаснулся, борода больше чем у Карла Маркса. Все что получилось видно на снимках. Фотки вроде прикрепились.
Но самая большая проблема носитель (вода) не греется (совсем), перестал что либо понимать горелка горит , а где тепло не пойму.
Уважаемые эксперты, надеюсь на ваши наставления, говорят в этом году зима еще круче завернет.
Всем спасибо.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

remix59, приветствую, несмотря на жару, смотрю, работы по строительству печей продолжаются. Колись давай, чем нас новеньким в плане обогрева будешь удивлять к началу нового отопительного сезона?
ПС: надо бы мне реализовать грамотный съем тепла с моей печки (напоминаю - из газ. баллона), направь меня в нужную сторону...



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Ура,ура,ура состоялся запуск автономной печи на 30 кВт. Большое спасибо Yuris на основе его горелки, т.е увеличенной ее копии+завехрители построил этот аппарат.Фото конечного результата выложу позже, пока рабочий образец.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

В промежутке между крышкой и началом отвода нет отверстий, там и борода, просверли у самой крышки, в начале трубы несколько пусть небольших отверстий, факелы от них будут сдувать бороду.
Сгорание смеси от поверхности кипения, до конца факела должно быть непрерывным, без глухих промежутков.
А по поводу нагрева воды, ничего сказать не могу, не понятно внутреннее устройство твоей печи-котла.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Привет, у нас тут +35, уже полтора месяца, мысли пока про холод, а не тепло, а я билеты купил, на сентябрь, на море(жаль, что не на Охотское).
Будет новенькое, но позже.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Коротенько об устройстве печи.

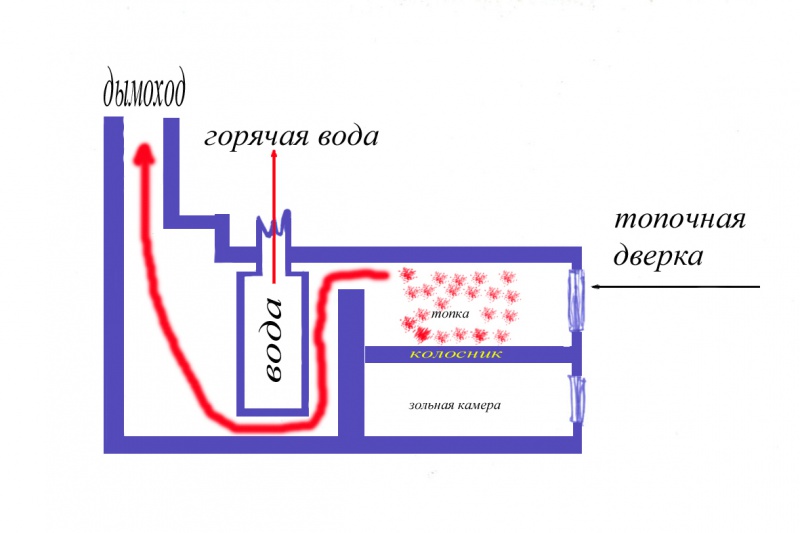

Простая печь для сжигания твёрдого топлива, в которую вмостил бак (котёл с низу вход, сверху выход), вода циркулирует за счет разности температур, насос тоже стоит, но пока не вижу необходимости его включать (хотя скорее всего зимой буду включать). Нарисовал схемку, думаю, что всё понятно. И еще вот какая посетила мысль - если не смогу добиться производительности от кривой печки, может в поддувале устроить импровизированную сковороду? Колосники в данной ситуации будут служить дожигателем. Размеры печи: общая длина 1550 мм.
топка 760 мм. высота 830 мм. ширина 600 мм.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Судя по рисунку должно работать, а какой расход за час работы кривой печки?
Может за три часа не успела разогреться сама кирпичная печь?
Несколько раз в качестве теплообменника в таких печках видел чугунные радиаторы отопления.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Здравствуйте уважаемые!
Интересные конструкции у вас получаются! Меня вот вопрос номер один интересует, по этой чудо-печке на отработке.. Не вникая в сложные конструкции, а хотя бы на общедоступном примере! Как насчет копоти из трубы на улицу? Как-то про копоть мало кто пишет! А между тем не у всех гаражи на пустырях, чтоб можно было не обратить внимание на черный дым из трубы при сжигании отработки!!!! Смотрел ролики и непонятно как из трубы идет чистый выхлоп, при горении отработки? От чего это зависит и как бороться? Неужели все зависит от длины патрубка с отверстиями, а не от качества отработки? Думаю мало кто палит чистенькую отработку, без разных добавок в них. После смены масла в машинах там все что угодно может примешаться, разные там промывки и т.д. ...
С уважением к вам!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Так, в общем то, именно об этом и весь форум



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Спасибо, но что-то не очень конкретно.. Копоти много так и выходит? На ролике про печку, в заводском исполнении, копоти с трубы вообще показано что нет или ее мало видно. А как на самом деле происходит - до ваших конструкций и после? Надо полагать до изменения конструктивных особенностей печку-то кто-то использовал, проверял- коптила или нет?
Принцип работы печки мне был известен еще с армии, только мы использовали гильзу от танкового снаряда отстрелянную и делали в ней дырки по кругу. И называли эту конструкцию по тем временам просто "паллариус", между собой. Труба выходила напрямую вверх, с палатки и потом загиб в сторону любую (стационарная конструкция для армейских палаток). Топливо - соляра, подача топлива капиллярная. В одно из нижних отверстий вставляли металлическую трубку (примерно сантиметров 5-10 от дна гильзы), цветной металл мог расплавиться. Трубку соединяли с обыкновенной трубкой пластиковой от мед. капельницы, т.к. там был дозатор. И этим дозатором регулировали подачу топлива, очень было удобно. Чтоб разжечь "паллариус" на дно гильзы кидали кусок ветоши и накапывали соляры и поджигали. По мере разгорания образовывалась тяга и эта печка аж гудела. Гильза могла раскаляться до красна, но не плавилась. А сажу периодически удаляли, кидая в топку патрон от автомата без пули. Капсуль взрывался и сажа вылетала на крышу. Про отработку масла тогда не думали...
Сейчас читая и посмотрев ролики увидел дополнения, что делают емкость для масла и в ней зажигают фитиль. А ведь можно просто делать подачу с регулятором отдельно и будет гореть! В гараже мы как-то пробовали переделать печку дровяную. Все получилось, НО коптила очень сильно! Потому и интересно знать, как копоти не может быть?! Конструкция современная интересная и не коптит и нет дополнительных там фильтров...!- чудеса.....!!??



Re: Недоделанная конструкция печи на отработанном масле

remix59,
А если подачу воздуха сделать не снизу, а сверху, через трубу с отверстиями, ввареную в верхнюю крышку??
Нижнее поддувало соответственно заварить - на форуме похожая конструкция проскакивала.



Re: Недоделанная конструкция печи на отработанном масле

Можно, но то, что я предложил проще, всего одно кольцо, прорези и все.
А с верхним наддувом нужно настраивать, попасть с размерами и т.д.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Здравствуйте всем! Скажите, если печь как бы бубнит, не ровно работает и из дымохода валит черноватый дым, то если я что-то понял в этом форуме моей печи не хватает воздуха для горения? Обычная печь из большой трубы, вниз идет труба с отверстиями. Раньше просто ставил чашку на низ печи, горела ровно, но грелся только низ, т.е. нет крекинга. Сейчас взял маленький газовый баллон, вырезал отверстие побольше, и труба с завихрителями входит в нее. Тяжело стала разжигаться и больше греется со стороны дымохода (видно красное пятно). Получается напрямую в трубу все чешет, аж старая краска на трубе дымится. Печь без наддува, на своей тяге. Если не хватает воздуха, то в баллоне маленьком можно добавить отверстия, а что делать чтоб грелась печь, а не дымоход и улица? У кого есть идеи - подскажите. Спасибо всем.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Привет. А чертежик нельзя бы выложить с размерами, по описанию не очень все понятно.
