Печи на отработанном масле своими руками

Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

А на верхнем кольце и диске сажа не будет собираться, как на холодных частях? Хотя в целом сам вынашиваю мысль сделать подачу воздуха снизу и сбоку. Тогда воздушная труба будет сверху заглушена и нагретый воздух веселей будет давить из отверстий и тяга в этом поможет, мне так кажется. А дымоходная труба будет сверху и в центре, тогда печь не будет греться с одной стороны, с дымоходной. Плохо, что печь станет сложней делать и не знаю, как лучше сделать первичную камеру, где и какие поставить лучше завихрители. А если снизу делать подачу воздуха - вдруг перелив, хотя до отверстий минимум 10см. будет. Вот и сижу голову ломаю.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Если в посте 117 подачу масла сделать как на рисунке, рано или поздно перелив будет. По шлагу не узнаешь, сколько отработанного масла подается.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Зря время потратишь на такую систему, нужный уровень тяжело выдержать. А печка действительно красивая бы получилась. Только вертолет, наверное, стоит убрать. Один раз в день обязательно придется чистить, не тяжело будет ее половинить, когда она будет уже кривая, поведеная??? Половинки как-то скрепляются или под своим весом? А если печка пукнет и сорвет верхнюю половинку или она на болтах, которые уже после первого нагрева не открутятся?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Возможно, будет. Но все печки данного типа требуют периодической чистки от сажи. Будем чистить и кольцо с диском.
А возможно и не будет. В обычной "кривой" чудо печи верхняя емкость - это самый разогретый участок. И никакой сажи. Думаю, и здесь также будет.

А в чем сложнее? По-моему, наоборот проще, все трубы внутри прямые, никаких г-образных изгибов... Единственная сложность - сделать конусную чашку. А нужна ли она в виде конуса? Можно ли регулировать мощность печи, изменяя площадь горения? Это ещё вопрос, на который я не знаю ответа.
Как ранее уже говорилось, лучший результат дают бОльшее количество отверстий меньшего диаметра. В этом случае никакие завихрители не нужны. Будет равномерный разогрев всей поверхности печи, без зон локального перегрева.

Вот это ценное замечание, спасибо. Думаю так... Перелив возможен только в случае нарушения герметичности маслоподающей системы. Если сделать добротно, на совесть, "для себя", то перелива не будет ни рано ни поздно. Но так как теоретически возможность перелива всё-таки есть, надо сделать защиту от этого. Как вариант можно поставить игольчатый клапан в чашу с маслом, который будет при переливе затыкать маслоподающую трубку. Но это усложнит конструкцию, надо что-то другое придумать...



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Не вижу проблемы выдержать уровень. В чаше все-таки именно масло, а не газовая субстанция.
Вертолетом ты называешь диск с кольцом? Красиво, мне нравится. Так и будем дальше называть... :) Убирать нельзя. Он играет роль перегородки в верхнем бачке обычной чудо-печи. Без него всё тепло со свистом вылетит в трубу...
Кривая и поведенная говоришь? С чего это? Трех-миллиметровую сталь газового баллона, которая к тому же не плоская, а круглая замучишься кривить! Это надо его до бела раскалить, чтобы повело.
Половинки не скрепляются, не вижу необходимости. А чтобы не сорвало верх, надо подпружинить лючок для розжига и он будет выполнять роль взрывного клапана.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Я пробовал похожий вариант с подачей вентилятором воздуха снизу. Печь не хотела работать до тех пор, пока не приварил две трубки пол дюймовых к перфорированной трубе под углом градусов 45 к поверхности масла. Через них воздух дует на поверхность масла, и выдавливает пары масла в зону активного горения. Нижний диск не нужен... или под него тоже надо будет задувать воздух на поверхность масла, чтоб поднять пары к перфорированной трубе.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Хорошее замечание. Надо будет учесть. А если самый нижний ряд отверстий сделать в виде кольца из отверстий? И просверлить их под углом к поверхности масла.
А что с той печью? Какая была конструкция?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Djon, интересная и свежая идея у Вас получается!

Вентилятор не обязательно располагать строго под корпусом. Можно и в сбоку разместить (под 90 гр).
Такая мысль проскользнула, но пока не уверен в её работоспособности:
- на дно опереть нечто пружины или нарезанной спирали, которая сверху будет крепиться к диску (или диск будет её подпирать, но не иметь жёсткое крепление). Тогда масло будет равномерно и быстрее прогреваться, выгорать должно более полно, конструкция в нижней части за счёт теплопередачи тоже будет более равномерно прогреваться. Объём масла при этом сократиться на величину объёма пружины, погружённой в масло (как у Архимеда). Пружина при нагреве расширяется и двигает диск вверх.
Может как-то эту идею привязать к регулированию уровня масла?
Например: прикрепить упругий "язычок", который при расширении пружины будет частично перекрывать подачу масла, или на дожигатель одеть стакан, который при поднятии диска, опять же с помощью "язычка" будет поднимать стакан и перекрывать нижний ряд отверстий. Как-то так...



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Я хочу сделать печь которая отвечала бы трем критериям:
1. красота
2. простота
3. безопастность
Кроме этого, само собой ещё экономичность и хорошоя теплоотдача.
Поэтому:

Это не красиво. Ничего не должно быть сбоку. Конструкция должна быть симметричной.

А тут уже простотой и не пахнет. Сделать наверное можно, но без сопромата не обойтись...
Сейчас думаю над такими вопросами:
1. Как проще и надежней сделать защиту от перелива. Игольчатый клапан в камере сгорания мне не нравится. В масле могут быть разные механические частицы, попадут под клапан и он не сработает...
2. Можно ли регулировать мощность печи изменяя площадь сгорания? Может кто-то исследовал этот вопрос, поделитесь. Если смысла в такой регулировке нет, незачем и тарелку делать в виде конуса. Сделать плоскую, конструкция упростится.

И хотелось бы побольше критики. Обоснованной конечно.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Попробую еще раз, хочется услышать ваше мнение по такой первичной камере.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Работать будет. А вот насколько будет эффективен такой завихритель, думаю можно будет определить только опытным путем. К сожалению нет таких компьютерных симуляторов, в которых можно было бы оценить работу печки на компьютере, а не в железе.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

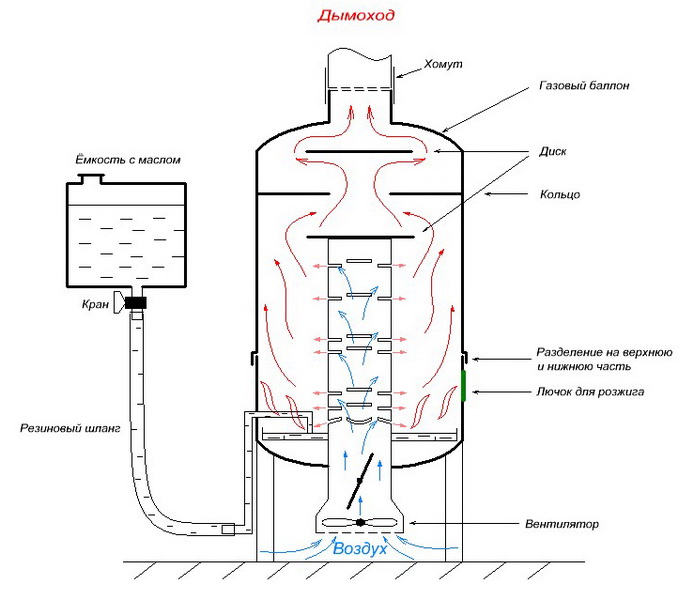

Новый вариант эскиза красивой печки. Учтены некоторые поступившие замечания.
Изменения следующие:
1. Отказался от конусной тарелки. Плоскую сделать проще.
2. Отверстия в воздушной трубе думаю проще пропилить болгаркой, чем сверлить дрелью. Это не моя идея, где-то я видел такой вариант. Правда не помню, это лучше или хуже круглых отверстий. Нижние прорези под наклоном к поверхности масла.
3. Вставил ещё одну "лопасть" в "вертолет". Цель та-же, отобрать как можно больше тепла. Размеры дисков и кольца, их местоположение надо будет определять экспериментально.
4. Поставил воздушную заслонку над вентилятором. Думаю ей регулировать мощность.
А если полностью перекрыть воздух, можно быстро заглушить печь не дожидаясь пока выгорит масло.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Тарелку наверное надо сделать съёмную. И чистить удобно будет потом (снял, вытряхнул и поставил). И площадь тарелки можно будет легче уменьшать в процессе первоначальной настройки. А что касается прорезей, а не отверстий, по-моему с отверстиями точнее можно будет регулировать настройку печи изначально.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Djon, после нескольких пусков я решительно выкинул все тарелки. Если есть халявное отработанное масло, зачем экономить на своих руках. Чем больше вертолетов, бульбуляторов и т.д тем чаще придеться чистить, разве красивую печку хочеться чистить????? Ведь в принципе цель всех здесь присутствующих создать печь, которая как хороший автомобиль, заводилась с полоборота, приятно работала, была красива и не требовала за собой ухода .И пусть цена, всему этому, даже превышает вылетевшие в трубу 10% КПД. По мне так это так...



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Да, ты прав. Убедил. Внутри печи должно быть как можно меньше деталей. Тогда и чистить придется реже и меньше. Вертолет уберу. Только самый верхний диск пока оставлю. Боюсь что без него слишком много тепла улетит в трубу. Сделаю печь, испытаю, там посмотрим, может и в этом диске не будет неоходимости.
И тарелку я бы с удовольствием убрал. Но боюсь что печь будет долго разжигаться, пока дно баллона прогреется... Как ты думаешь?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Печь дольше будет разжигаться с тарелкой, т.к.будет преграда для тяги. Пробовал. Самый легкий пуск, когда внутри печи ничего не мешает.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

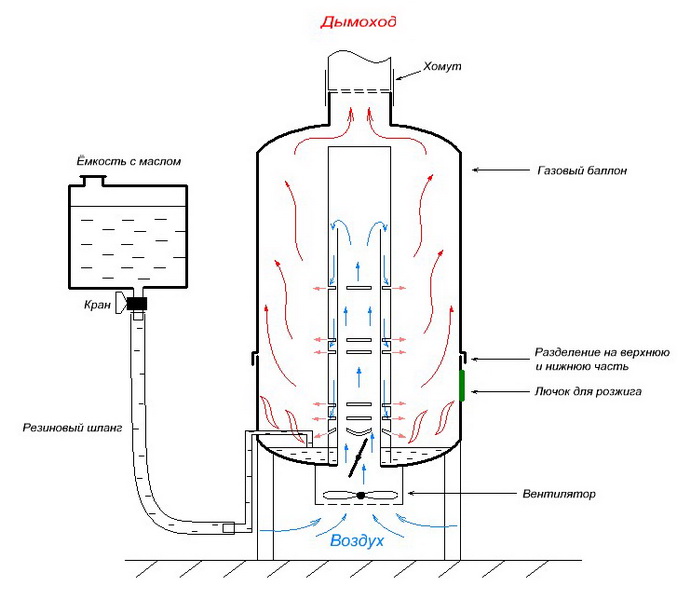

Очередной вариант.
Убрал все тарелки и вертолеты. В зоне горения больше ничего нет.
Внутрь воздушной трубы с отверстиями добавил ещё одну трубу. Это защита при переливе. Кроме этого... Внутренняя труба приваривается к дну баллона. А наружняя, с отверстиями и заглушеная сверху, просто одевается сверху на внутреннюю. Можно сделать несколько труб, с разным количеством и расположением отверстий. Удобно для настройки и экспериментов. К тому же входящий воздух подогревается на пути к отверстиям.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

А в чем проблема? По-моему любую печку для чистки надо вскрывать. Место стыка я предлагаю сделать внизу именно для удобства чистки. Не в самом низу конечно, чуть ниже середины. Ну будет это место греться до красна и в чем опасность? Вряд ли в этом месте пламя будет наружу бить... Да и ничто не мешает место разделения сделать вверху. Но тогда чистить точно будет неудобно.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Всем здрасте.
МИФ разрушен!!!!!, после очередного испытания понял, всем хороши печи на отработке, но как всегда есть одно большое НО: я так и не добился, чтобы нагревался носитель (греется дымоход и сама печь), соответственно сделал вывод, что либо факел должен дуть непосредственно в котёл, либо все это пустая затея. Простое сравнение: после того как выгорели 5 литров отработки практически не изменилась температура носителя, закинул 5 поленьев, через пять минут носитель стал теплым на выходе из котла ну и так дальше. ХОРОШАЯ затея для ВОЗДУШНОГО отопления бокс, гараж.
Так что буду придумывать что-то по принципу булерьяна, может что и получится может кто что и подскажет.
Всем спасибо и удачи. (НЕ ЗАБЫВАЙТЕ ПРО БОЛЬШОЙ ОГНЕТУШИТЕЛЬ)



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Уважаемый Сергей! Может у вас за счет поленьев огонь стал доставать до котла, а с поверхности масла нет (напрямую летел в трубу)?? Извините, но чертеж не видел.
