Печи на отработанном масле своими руками

Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Отличная конструкция, а плохой запуск из-за того, что камера первичного горения выполнена из очень толстго металла, долго прогревается. Достаточно толщины 2-3 мм.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Если испарительную камеру сделать из тонкого металла, выгорать будет полностью.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Привет всем! Благодаря этой теме решил для своей мастерской проблему с отоплением. До этого 2 зимних сезона пользовался "Чудо печкой на отработке". Чертеж ее нашел в интернет.
Об этой печке здесь много говорилось. Затронуты все ее минусы. При этом ее постоянно копируют. Опираясь на свой опыт ее эксплуатации я не советую никому делать эту печку. Даже малого количества воды в отработке достаточно для вскипания, с увеличением объема, масла. Далее выплюнутое масло загорается... Хотя я заливал только проверенную отработку. За первый сезон это было 3 раза. Еще много раз печь я успевал вывести из режима горения до критического момента. За второй сезон та же история. Только раз так пыхнуло, что страшно вспоминать. Спас только всегда рядом стоящий огнетушитель.
В этом сезоне сделал печь из пропанового баллона с верхней подачей масла. И с водяной рубашкой снаружи. Работает без вентилятора наддува даже при 110 дымоходе. При испытаниях при попадании в масло воды печь шкворчит, но все остается в пределах корпуса. Есть еще несколько вопросов которые надо решить. Но то как эта печь сейчас работает в 100 раз лучше чем "Чудо печь на отработке" Час работы печи - чуть больше литра масла - 130 литров воды в системе нагревается до 60градусов.
Большое спасибо всем, кто поделились своими идеями и работами на этом форуме.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Конечно опасно. Поэтому эта печка у меня стоит внутри 200-литровой бочки. Бочку убрал чтобы сфоткать...
А "красивая печь" свет увидит! Руки чешутся, и время есть, но пока баллон не могу найти...



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

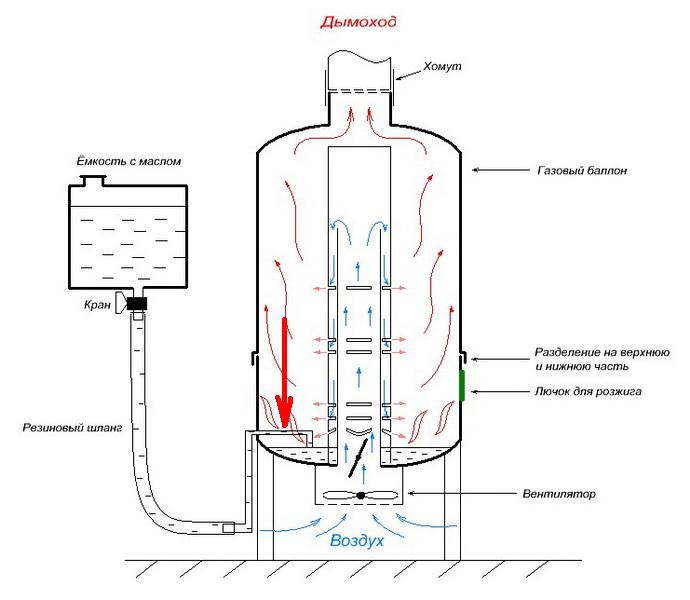

Парни, заинтересовала конструкция Djonа (фото прилагаю), предлагаю хорошенько покурить её, мне нравится такая идея подогрева воздуха для горения да и по компоновке очень компактно, только вот пара вопросов:
1. Почему так много прорезей в подающей трубе? Она же не будет работать, тут что, правило 45х3 не работает?
2. Не будет ли пузыриться масло под напором воздуха с нижнего торца трубы, если мы задушим её до 45х3?
ПС:
1. По чистке данной печи проблем не вижу. Сам пользуюсь пылесосом с длинной трубой - весь "табак" собирается без проблем, а капитальный шлак можно и раз в сезон поковырять чем.
2. Автопоилка, представленная на картинке не годится:
- Газы от кипящего масла.
- Как контролировать уровень в топке?
Нет ничего проще и правильней сделать подвод снизу и добавить сообщающийся сосуд (остальное сделает физика), только надо сеточку в отверстие съемную заложить, а то у меня забивается сухим шлаком.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

А почему вместо самотека не сделать масляный насос с регулируемой дозированной подачей?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Потому, как простота залог надежности, а если есть насос достойный, то лучше горелку смастерить.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Чиповщик, может тут дело в большой высоте и маленьком диаметре печи?
Так, предположение: смесь воздуха с парами масла в правильной для горения консистенции не успевает пройти всю высоту печи из-за малого объема и сгорает на первых рядах отверстий, а при увеличении подачи первичного воздуха мы эту смесь всего лишь проталкиваем выше, и вообще покажи картинку - я не видел, у тебя отверстия занимают не больше половины длины подающей воздух трубы?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

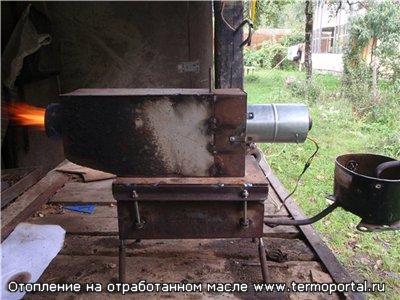

Немного доработал, внял совету remix59, увеличил высоту камеры первич. сгорания на 40мм, рассверлил отверстия в дожигателе \придал им наклон в сторону выхлопа/ , приторочил автопоилку, приделал винты - стяжки крышки камеры перв. сгор., чтобы исключить разгерметизацию в случае, если начнет вести крышку от нагрева. Сегодня гонял 8 часов, сжег на среднем режиме 6л, горит устойчиво, иногда трещит, видимо попадает водичка, но не пенится и не выбрасывает пену, под конец забросил в лючок пару горстей нарезанной пластиковой бутылки, просто захотелось проверить, какая будет реакция. Никакой. Просто как горела, так и горела. Когда перестал подливать в автопоилку, через20 мин. потухла. То, что осталось после 8 часов работы, на фото.



Вид после доработки.


Автопоилку исполнил из половинки корпуса от компрессора холодильника.Вот остатки от сгорания 6л отработки и пары горстей крошки от пластиковой бутылки.
Да, еще приделал ножки-регуляторы высоты приставки и ее горизонтальность, видно на фото. Диапазон - 100мм.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Металла действительно многовато и греется все нехило. Жалко столько тепла улице отдавать, да и снижает КПД. Буду думать как все одеть в кожух и обдувающий воздух запускать снова в печь.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Запуск плохой только если слишком плохая отработка с примесью воды\эмульсия\. А если нормальная, товыручают 50-100гр. соляры сверху отработки и через 3-4минуты все разгорается



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Желательно узнать, какова высота дымохода, неплохо бы увидеть хоть простой эскиз или фото.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Нашел баллон! Начинаю делать. Баллон правда не газовый, а от 50-литрового огнетушителя, но в общем-то одно и тоже. Диаметр на 300, высота 750.
Очень желательна помощь местного сообщества. Критика, советы , рекомендации приветствуются!
А пока мысли такие:
1. Думаю распилить баллон ровно пополам по высоте. Для чистки и т.д.
2. Диаметр внутренней подающей воздух трубы сделать равным диаметру дымохода (у меня 100мм). Чтобы печь могла работать и без наддува.
3. Диаметр трубы с прорезями сделать довольно большим (в разумных пределах конечно), например на 160мм. Цель: прижать пламя ближе к стенкам баллона чтобы больше отдавалось тепла.

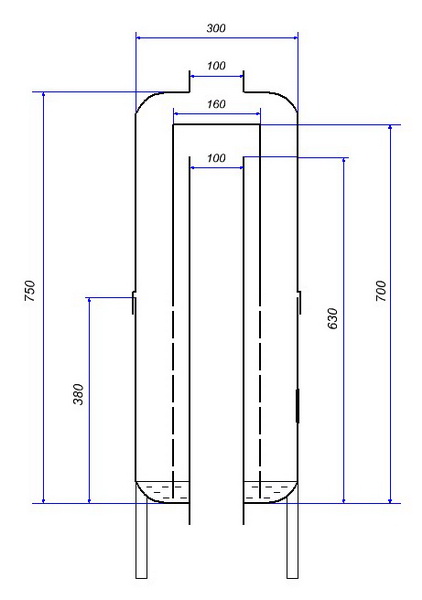

Привожу чертеж того как планирую делать. Чертеж сделан с соблюдением масштаба.
Как подавать масло, количество и расположение отверстий для воздуха пока не рассматриваю. Это будет следующим этапом нашей диссертации...



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Думаю, много тепла всё равно будет вылетать в "трубу" - надо расечку регулируемую ставить.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Такой вопрос...
Планируется что лючок для розжига будет также выполнять и роль взрывного клапана. И какого размера делать этот лючок в таком случае?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Уважаемый Djon, если у вас выхлопная труба будет тоже на 100, то тепла в нее будет тоже не хило вылетать. У меня тоже одинаковые диаметры и мне посоветовали увеличить диаметр выхлопной, тем самым уменьшится скорость газов.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Лючок для розжига желательно максимально приблизить к поверхности кипящего топлива (удобней будут лазить поджигать), но попавшая отработка с антифризом при выкипании может политься через этот лючок, так как в взрывном клапане необходимой герметизации добиться вряд ли получится.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

А я думал, что при увеличении диаметра дымохода тяга увеличится, соответственно и скорость газов тоже.
Увеличить диаметр выхлопа у меня не получится. Может уменьшить диаметр подающей воздушной трубы, скажем поставить на 80?
Регулировать скорость газов ведь можно заслонкой на дымоходе и количеством подающегося воздуха.

Лючок, думаю, наоборот отдалить от поверхности, именно в целях безопасности. Думаю сделать его сантиметров в 10 от поверхности. С розжигом проблем не будет. 100 мл солярки, комочек горящей бумаги и нормально разжигается. Я и сейчас так делаю. А вот какого размера сделать этот лючок???



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Лючка диаметром 50мм вполне хватает. У меня от стоит сверху. Через него и поджигаю маленьким факелом из пропитанной маслом тряпки на длинной проволке. Наливаю 300гр масла и 5-10 гр. керосина. Он остается на поверхности масла и через минуту все работает. Вполне безопасно при холодном пуске печи.
