Примерно вот настолько. У меня пирометр на 650С шкалит. Градусов 800 есть, я думаю. А может и более, кто ж его знает.



Прогорит быстро при таком нагреве.

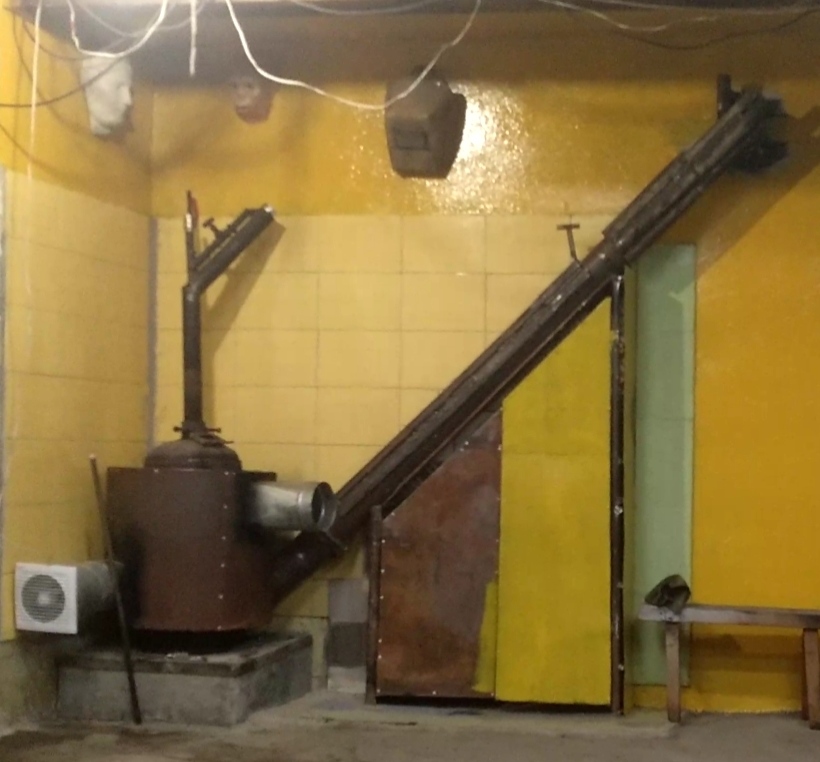

Согласен. Ну а чего ж делать, чернуха она такая. А ещё внутри висит такая кастрюля, основной удар она берет на себя. Страдает дожигатель и чашка. Ну и это максимальный режим, около 3 л/ч. Да и с принудительным обдувом температура подупала. Сейчас это выглядит так, правда, не знаю, насколько хватит вента от вытяжки. Выглядит он неважнецки.



Пыль попадает на разогретую поверхность и сгорает - очень вредно для лёгких . Да и в общем для здоровья .



Здравствуйте уважаемые строители печек. Поделюсь своим опытом(пока без фото),возможно,повторю то,что уже известно. В моей печи чаша 100мм и высотой 70-80(это не не имеет большого значения) стоит на сантиметровом теплоизоляторе от кожуха камеры сгорания газ.колонки. До стенок камеры от чаши по 15мм. Итак,наблюдение 1-вентиляторы печек авто не могут протолкнуть нужное количество воздуха в 30мм дожигатель и отверстия 2,5.мм.2-малая площадь горения долго прогревает чашу до нужной температуры(поэтому и переливы) 3-в связи с малой площадью чаши и недостаточной температурой сложно сжигать большие количества масла. К чему пришел:1-вентилятор с али-60х60мм сдвоенный 755.61руб. 15% СКИДКА|Дельта Новый круговой вентилятор модифицированный Автомобильный Электрический турбокомпрессор вентилятор 5A 12V 6*6,5 см * 7,6 см диаметр GFC0612DW-in Вентиляторы и охлаждение from Компьютер и офис on AliExpress небо и земля по давлению! 2- нижний ряд отверстий дует в стенки чаши и разогревает её до красна (пирометр показывает около 800) количество выдуваемых углеводородов регулируете количеством отверстий в торце (у меня 6 шт.) смотрите по пламени. Если выдувает пепел-это перебор. 3-количество и диаметр отверстий подбираете под возможный максимум который может вентилятор на сжигание. У меня проблема с теплосъёмом-выхлоп около 180 гр. при подаче 450-500гр/час. Как то так)



А регулировка каким образом у вента осуществляется и какой ресурс самого изделия?



Это четырех-проводной, поэтому, регулируется от генератора импульсов.
Ресурс 70000 hrs @ 40°C
Брал аналогичный, но 40х40х56 от San Ace_40, за 2$ б/у.



Обороты регулирую шимом 211.79руб. 7% СКИДКА|DC10 60V 12 В 24 в регулятор управления velocidad двигатель PWM прерыватель управления ador de velocidad двигатель 20A regulad-in Трансформаторы from Товары для дома on AliExpress можно менее мощным (на радиорынке чуть дороже) или генератором 278.43руб. 28% СКИДКА|XY PWM1 генератор сигналов Модуль Регулируемый ШИМ Частота импульса рабочий цикл квадратная волна-in Генераторы сигнала from Инструменты on AliExpress генератором гораздо точнее можно контролировать обороты,особенно от 0 до половины. Еще жду такой шим с индикацией 170.88руб. 13% СКИДКА|16 кГц с источником питания от постоянного тока, 6 V 30 V PWM контроллер скорости двигателя постоянного тока Регулируемый светодиодный мотор Скорость регулятор вентилятора светильник Диммер Управление переключатель 12V 24V 6A 8A-in Контроллер двигателя from Товары для дома on AliExpress



ivankovin, управлять данным 4-х проводным вентилятором, силовым регулятором оборотов, это очень не правильно, т.к. в вентиляторе уже встроен ШИМ контроллер(два контроллера т.к. два вентилятора в одном), который управляет силовыми транзисторами обмоток статора. Управление таким контроллером, осуществляется от внешнего генератора импульсов с ШИМ, т.е второй вариант (не третий), который предложили, правильный.



Что значит силовым? Может и не правильно,но второй сезон отлично регулируется шимом "по питанию". А генератор использую в лабораторных целях) Видео снимать обязательно? Имею три типа вентиляторов,все 4-х проводные и все прекрасно регулируются шимом по питанию.



Специально повторяю для ivankovin.

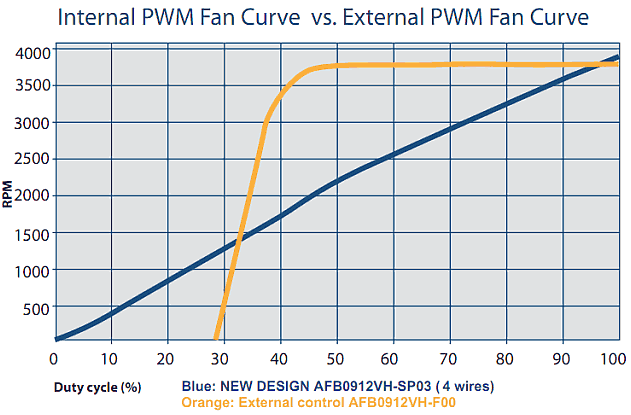

Вот так будет происходить изменение скорости вращения вентилятора, в зависимости от способа управления им, голубой – внутренним ШИМ контроллером (4-х проводной, регулируется от внешнего генератора импульсов) и оранжевый – внешним регулятором скорости с ШИМ (это тот случай, так как вы регулируете). Надеюсь понятно?

Почему мне еще нравятся 4-х проводные вентиляторы от Delta, так это их большой частотный диапазон ШИМ в котором от может регулироваться, это 30Hz-30kHz. Выбираете любую частоту, в генераторе импульсов(ГИ), в данном диапазоне, и меняя процент заполнения, регулируете своим вентилятором.
Для вашего вентилятора, сигнал управления с ГИ, подаёте на белый и желтый провода.



Специально для sova повторю. Я практик и испытал разные варианты.Так вот,этот мотор хорошо регулируется шимом по питаниюа начиная с середины оборотов просто замечательно (читайте линейно),а оранжевая кривая не соответствует реальности работе. Не собираюсь подрывать Ваш авторитет,а делюсь своим опытом с тем, кто не мудрствуя берет и делает.



ivankovin, во первых, это не мои графики и не мои рекомендации, а завода производителя Delta.
Во вторых, если Вы так рассуждаете, то вы точно не пробовали рекомендованное заводом, управление вентилятором.
В третьих, то как вы управляете вентилятором, это аналогично тому, что вы поставили два ШИМ регулятора, только у первого вы выставили 100% и им не пользуетесь, а управляете всей этой схемой вторым ШИМ регулятором.
ivankovin, поймите, что я ВАМ не насаждаю свою волю, а лишь пытаюсь подсказать, как правильно.



Я уже писал о том,что имею генератор частоты,но для наддува мне нужно три скорости- минимум при розжиге и два для автоматического поддержания температуры. С этим внешний шим справляется на 5! Мы ведь не ракету строим) Дополнил шим релюшками и двумя переменными резисторами(мин. макс.) плюс термостат,так реализовал авто режим. Удобно и шума меньше.



Ну я не на столько электронщик как SOVA но первый регулятор на 20 ампер ,вообще то отстой,я ими пользуюсь на большой печке.Особенно переменник,это что то!В случае недоверия могу снять кратчайшее видео ,его работы.Нагружен один из них на вент печки ШиваНива,а второй на стеклоочиститель от УАЗ. По поводу третьего регулятора-тоже далеко не АЙС стоят два в походной печке =нет полного стопа если это не щёточный двигун!!А в трёх проводном двигуне оранжевая характеристика,как нарисовал наш уважаемый SOVA.Частотный регулятор ,у меня их разных несколько,не имеет полного стопа,на 4-проводных ракушках.Ну чего хотите говорите ,но на моих вентах ТАК!!Сейчас должны прийти силовые транзюки в виде готового модуля по экспериментируем.



Хорошо,я сниму видео.Что вы хотите увидеть? Полную остановку,плавную регулировку? Давайте условия эксперимента! В наличии вольтметр,тахометр(оптический),осциллограф. Оценим параметры всех упоминаемых здесь кулеров а также работу трёх типов шим и вожделенного SOVой генератора частоты-того который правильный.



Странную упёртость демонстрирует человек.
Лежит топор и работающая бензопила, нет чтобы взять бензопилу и спилить дерево, он берет в одну руку топор, а в другую бензопилу и работает ими. Дерево пилиться, да, так в чем же дело и вопрос?
К сожалению, знания и практика, не всегда верное решение подсказывают, а вот знания плюс опыт (- сын ошибок трудных – А.С.Пушкин), всегда 100%.
Модель вентилятора, которую применяет ivankovin, имеет два осевых бесщёточных вентилятора, установленных последовательно для повышенного давления, у них разнонаправленное вращение рабочих колес и лопатки имеют аэродинамическую форму. Мало того, у вентиляторов, разное кол-во лопаток – зачем? И почему разнонаправленное вращение? Я думаю вам объяснять не надо.
При таком конструктивном решении, для более эффективной работы вентилятора, им надо правильно управлять, чтобы не было такого случая, когда они работают в “разнобой” и один из вентиляторов, всю нагрузку берет на себя(за себя и за того парня). Поэтому, в них вмонтированы, специально разработанные, контроллеры управления, которые в свою очередь, рекомендуют управлять, от внешнего генератора с перестраиваемой скважностью.

ivankovin, я понимаю, что вы в схемотехнике не сильны, так на это и рассчитан форум, чтобы подсказывать.
Во всех, предложенных вами регуляторов оборотов, есть генератор импульсов.
В первом случае, если я не ошибаюсь, генератор собран на таймере 555, а в двух последних с индикаторами, генератор импульсов с ШИМ, прошит в микроконтроллерах.
Вам не обязательно применять отдельный ГИ(второй вариант), надо только с вашего используемого регулятора оборотов, вывести один дополнительный провод, от генератора или от стока полевого транзистора, а их не использовать.

И так, у вас получится, общее питание вентилятора и регулятора, а управляющий провод подсоединяется к
белому+желтому проводу вентилятора. И ничего дальше переделывать не надо, как ваша схема работала, так и будет продолжать функционировать, только кпд повыситься.



Как Вы все интересно описываете!
А можно вот для совсем недалёких, т.е. для меня, дать ответ на пару вопросов?
1. Я так понимаю этот сдвоенный вентилятор
757.5руб. 15% СКИДКА|Дельта Новый круговой вентилятор модифицированный Автомобильный Электрический турбокомпрессор вентилятор 5A 12V 6*6,5 см * 7,6 см диаметр GFC0612DW-in Вентиляторы и охлаждение from Компьютер и офис on AliExpress
будет дуть лучше чем ВАЗовская улитка? Или есть что то еще лучше?
2. Пожалуйста по подробнее о том что еще нужно что бы им управлять и как подключить, если можно с сылками на регуляторы? А то я ничего не понял.

Я пока улиткой управляю через сопротивление от Шеви Нивы и крутилка от калины на 4ре положения.



Вот есть какой то вентилятор, пишут что производительность хорошая, да и с регулятором уже.
1 254,13 руб. 50%СКИДКА | DANIU WM7040 DC 12 В/24 В воздуходувка высокого давления 7.5Kpa бесщеточный DC небольшой центробежный вентилятор для лечения кислорода
1 254,13 руб. 50%СКИДКА | DANIU WM7040 DC 12 В/24 В воздуходувка высокого давления 7.5Kpa бесщеточный DC не



Приветствую всех.
Что вы спорите? Кто хочет сделать правильно, сделает. Кому и так достаточно, будет делать так.
Я на одной из своих улиток bfb1012 использую 3А шим. Бонусом - регулировочная головка имеет "щёлк" и отрубает питание совсем. Другая, на вторичке, работает без "щёлк". Смотрел на отдельные ШИМ генераторы, но нарастает куча лишних проводов.
Ну, по желанию, короче.

Насчёт давления я пока пребываю в твердой уверенности, что всё зависит от конструкции. В режиме газификатора и при относительно больших дырках пойдут улитки с низким давлением. Если надо "пропихивать" воздух через малые отверстия - давление надо больше. Центробежные компрессоры тут лучше.
