Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Около 6 метров.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

У кого печки закрытого типа поделитесь, БАХи часто бывают? Есть ли необходимость во взрывном клапане?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Было всего раз (сам виноват-плохой контакт на нагнетателе), но неприятно и в ушах звенело, необходимость есть однозначно - безопасность превыше всего.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

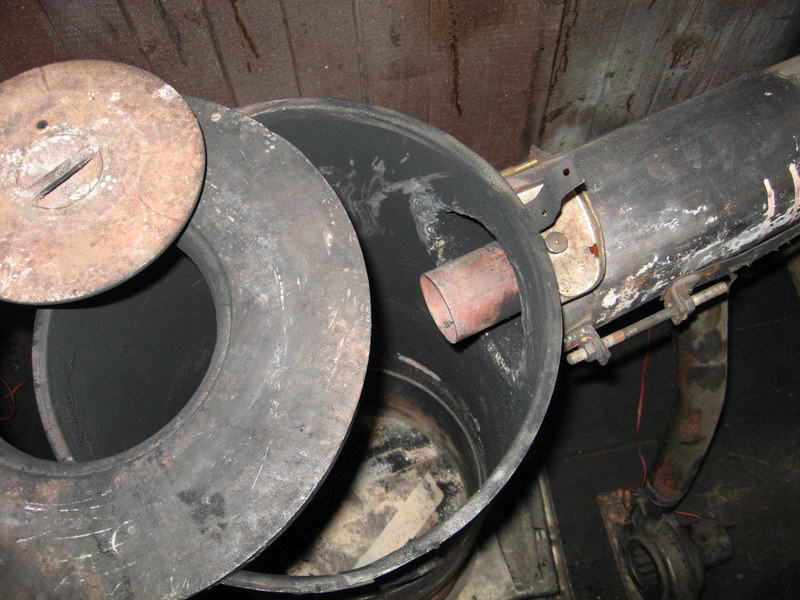

!!! Доволен!!! Вмонтировал кривую приставку в свой самодельный твердотопливный котел с кольцевой водяной рубашкой. Наддув оказался ненужен. Тяга сразу делает свое дело, обогрев 100кв. м. работает. Вода греется на среднем режиме по 3 градуса за 20мин., потом убираю до минимума и все остается стабильно на 70 град. Выхлоп прозрачный, только над трубой колышется воздух... !!!!!!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Отработала приставка неделю без чистки. В среднем работала 15 часов в сутки. Сгорело 85 литров. Сегодня вскрыл. На дне камеры первичного горения скопился плотный слой около 5мм. рыже-серого цвета. Отчистился легко при помощи шпателя. Внутри дожигателя несколько шариков сажи размером с горошину, в промежутках между отверстиями. Такой результат меня вполне удовлетворил, очевидно можно было смело топить еще неделю . Обратил внимание, что на полном режиме пламени внутри изгиба в отводе нет, оно видно только в перфорированном участке. На малом и среднем режимах пламя в изгибе есть и работает ровно без такого рева как на полном. О чем это говорит, эксперты, подскажите, плиз.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

А на отводе есть отверстия?
Я их сверлил как раз для провода пламени от испарителя, чтоб исключить его(пламени) отрыв.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

remix59, спасибо за отклик, а то я уж подумал, что ветка совсем неживая. Отверстия есть по 7шт. на каждой стороне по бокам, Ф5мм. Такие же и на дожигателе 45 Х 5мм. На спинке изгиба отвода, прямо над крышкой 3отв., Ф5мм. Хотя у тебя только одно. Может диаметр отверстий маловат? Как считаешь? Либо тяги маловато, т.к. дымоход 110мм. х 5м.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Пока "красивая" печь находится в стадии изготовления, я уже думаю о том как её улучшить, сделать более эффективной.
Чтобы немного расшевелить форум предлагаю к расмотрению следующую идею:
Поместить в печь ещё одну тарелку с отработкой, примерно в середине печи по высоте.

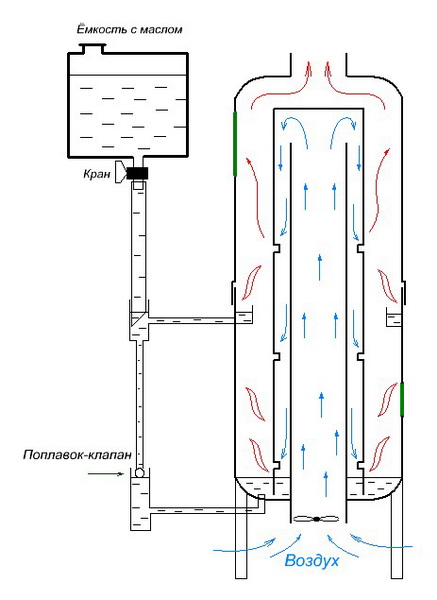

Например ввиде кольца, как показано на эскизе. Что это даст по моему мнению:
1. Примерно в полтора раза увеличится площадь горения и испарения масла.
2. Будет две зоны дожигания паров, разнесённых по высоте. Значит печь будет нагреваться докрасна не в одном месте как сейчас, а почти по всей высоте печи.
Всё это вместе даст увеличение мощности печи и теплоотдачи при тех-же габаритах, без увеличения размеров печи.
Минусы тоже есть:
1. Сложнее изготовить верхнюю тарелку (но это возможно)
2. Сложнне будет система подачи масла. Желательно чтобы одна система поддерживала постоянный уровень и в верхней и в нижней тарелке. Один из вариантов приведен на эскизе.
Разжигать нужно будет только нижнюю чашу, верхняя сама разгорится.
Какие будут мнения?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

У меня, там труба 110мм, все отверстия 12мм.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

leohun, вопрос к Вам - а вентилятор в конструкции что дает, не совсем понимаю? По моему от того что он есть или нет существенно ничего не меняется. Или я ошибаюсь?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

2 Djon
Систему подачи - две емкости с принципом "аля смывной бачек и сообщающийся сосуд"
Самая сложность будет заключаться в настройке сего агрегата. Помимо нужного количества отверстий придется еще ловить "баланс" между камерами - сверху к примеру отработка будет испаряться интенсивней, чем снизу.
Так как ты решил с количеством отверстий? По твоим чертежам, у тебя гораздо больше пропускная способность подающей трубы, чем у меня.
ПС. Жду с нетерпением твоего опытного образца с нижним подводом воздуха.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

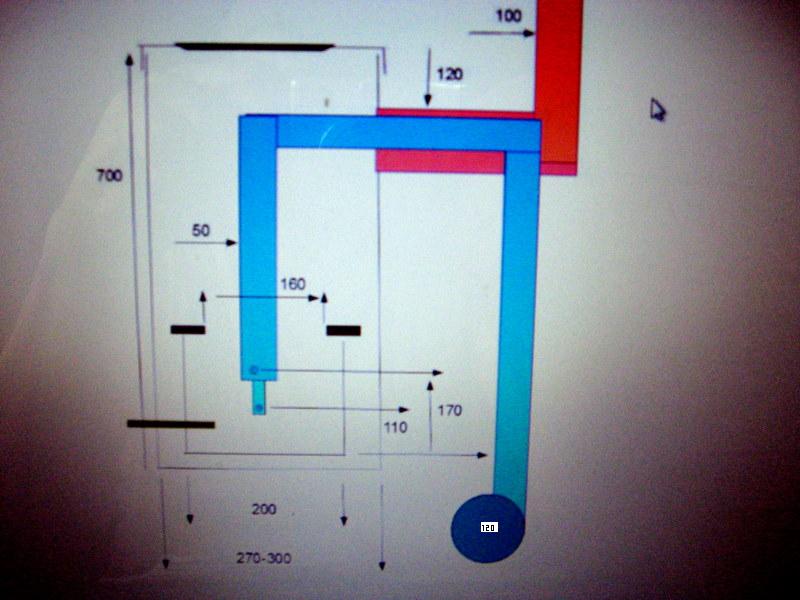

Ну вот добавлю свою идею, оцените плиз, подскажите рабочий вариант или даже пробовать не стоит? Думал переработать чудо-печку старого варианта вот в нечто такое.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Да никак пока не решил. На чертеже отверстия вообще от фонаря нарисованы. Пока думаю так: отверстия расположить снизу и до середины воздухоподающей трубы. Площадь отверстий будет меньше площади подающей трубы. Сверлить круглые или резать пока не решил, наверное резать буду. Хорошо что в этой конструкции воздушная труба с отверстиями никак не крепится а просто одевается как стакан, заменить её другой можно запросто.
ПС. Надеюсь к концу недели будет пробный запуск...



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Вентилятор нужен был при настройке без котла и естественной тяги. Теперь он фактически не нужен, тяга работает вместо него. Я его не убираю только потому, что иногда, открываю дверцу котла и тогда включаю его, т.к. пропадает тяга и не видно форму факела и его направленность на стенки котла. По твоему эскизу. Не буду так категоричен как Чиповщик, но тоже думаю, что должен быть еще наддув в лючок камеры первичного горения, без которого приставка тухнет.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Ну тут лючек я просто не изобразил, он естественно будет, почему и нарисовал что вся эта конструкция втыкается в котел.
Думаю что возможно и вентилятор не особо нужен, так как тяги естественной должно хватить, только если при розжиге туфта поначалу будет.
leohun, ты еще писал, что котел у тебя водогрейный. А может фотки или схемку изобразишь? Тоже думаю буржуйку переделать.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

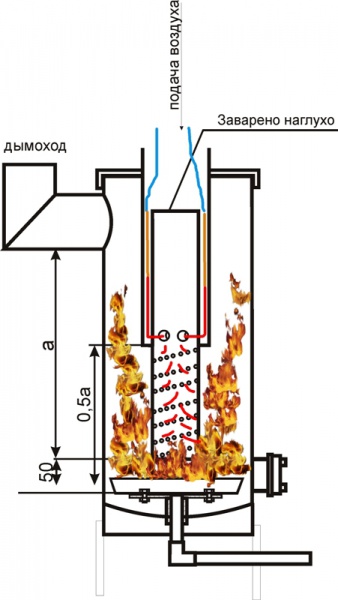

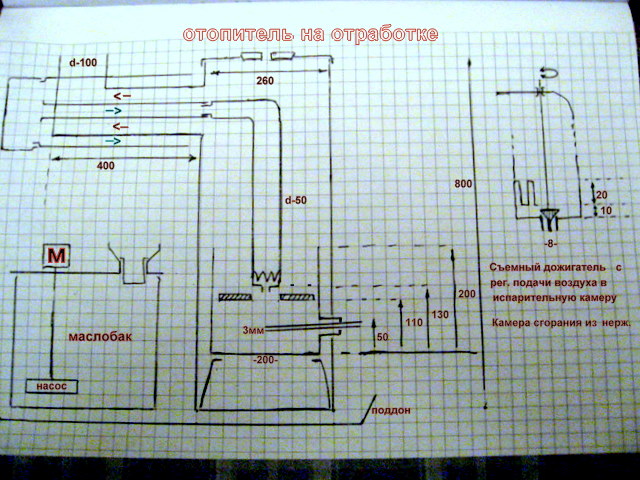

Жду критики на новую мысль в подогреве воздуха для горения в печах с верхним подводом воздуха (см. ниже)



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Тоже решил сделать для гаража закрытую печку из двух огнетушителей ОП-10. Получается труба диам. 207 высотой 520 толщиной1. Половинки надёжно соединяются на конус, разбирается для чистки, на дно уже приварил блин, чтобы было ровным. Нерж. миску планирую поставить на трубку и через дно нерж. гофрой (газовой) соединить с автопоилкой. Дымоход сбоку диам. 89, длин. 2,5м, коленом через стену. Подача воздуха 64 трубой с косыми прорезями? Внизу лючок для розжига и чистки. Ещё нужно кольцо для разделения зон? Верхняя часть будет обдуваться, а нижнюю желательно утеплить? Нужен наддув с подогревом? С уважением.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Воздух, конечно, лучше подогревать. В предлагаемой схеме, по-моему, будет затруднен доступ для чистки и не реализован мах. отбор тепла у отводящих газов. А если так: пост 811, пост 156.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

удав, попробуй чертежик накидать - на словах тяжело осилить.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

2 KIRIl, не совсем подходит - тепло от дымохода хочется использовать в свое благо (у меня стальная труба длиной 3 метра по диагонали стены), что чистить в подающей трубе? Там все практически "стерильно" и сажи быть не может ;-)
Весь смысл сделать минимально-допустимый (легко считается через общую площадь) зазор между трубами - должны получить хороший отвод тепла.
ПС. Нельзя забывать, что охлаждать дымоход до беспредела тоже нельзя- это небезопасно.
