Вот думаю попробовать изготовить такой вариант.

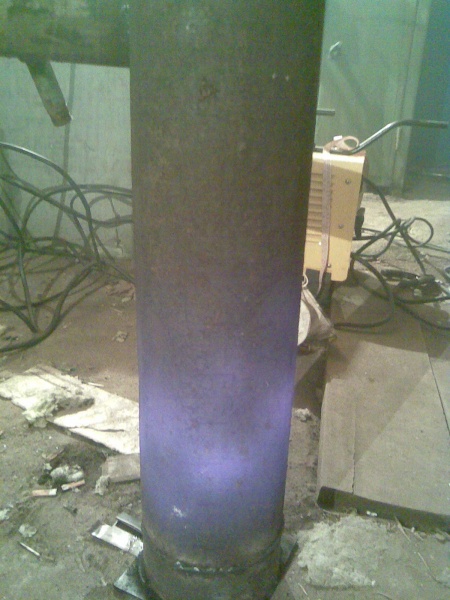

Печь из 159 трубы. Разогревается до красна. На фото видно.
Поместить в 200 литровую бочку. Внутри сделать 2 перегородки из 3мм листа. Приваренные к 159 трубе. Снизу сделать вход воздуха, сверху выход. Воздухоканалы из гофры 120мм. Как считаете, будет справляться? Дом около 80 кв.м. Вентилятор не знаю какой нужен только. Думаю 400м3 в час достаточно... Но не уверен.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

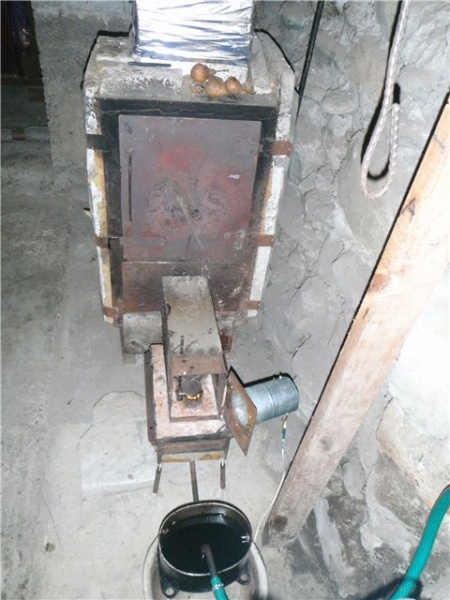

Вот вид самодельного котла с кольцевой рубашкой-черный контур по периметру. Еще дымоход до высоты 1,8 м., одет в рубашку. Снаружи шуба из листового пенопласта.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

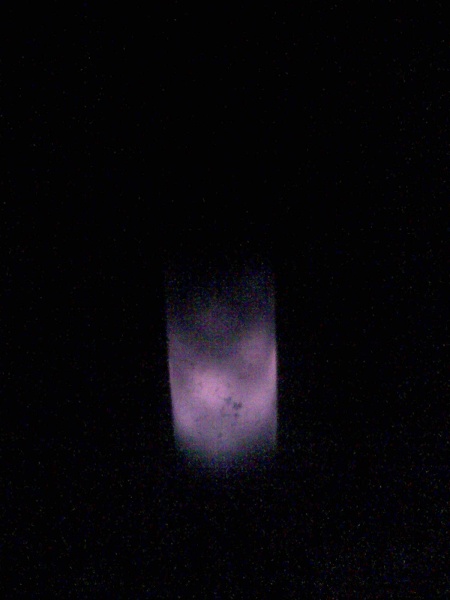

На первом фото дверца с вентилятором отворена, работает тяга дымохода. А вот вид пламени внутри котла. Тут уже действует наддув от вентилятора, т.к. дверца топки котла открыта и тяга пропадает.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Факел внутри топки разделен пополам по сторонам на стенки водяной рубашки



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Затруднен доступ для чистки внутри котла и самой тарелки. В печи красивой (пост 134) применен тот же способ подогрева, но доступ свободнее,а вот если в этой схеме перевести отвод газов в боковое пространство - вообще песня.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Примерно понял твою конструкция, правда то, что у меня есть не совсем похожа. У меня круглая буржуйка из 500мм примерно трубы. Вот на базе этого чуда я и хотел что-то соорудить.
Не понял только, в твоей конструкции как все же пламя отводится на боковые стороны? Это обрезки труб дугой или что?

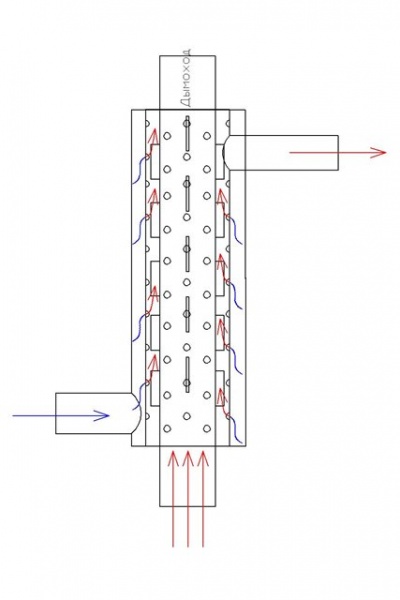

И свою идею выложу подогрева приточного воздуха, может кому полезна будет. Это просто для вентиляции в малярке, чтобы зимой не ледяной с улицы закачивать, а слегка подогретый. Пока это только чертеж, испытаний не проходил еще.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

2 KIRIl, не внимательно схему смотришь - чистка осуществляется путем снятия верхней крышки вместе с подающей трубой (это уже все есть и зиму отработало), тобиш чистка еще удобней получается. Нет трубы в печи, когда туда полезешь, конструкция с нижним подводом мне тоже нравится, но вот будет ли работать? Да и переделывать на принципиально новую свою печь желания пока нет.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Все просто. Отвод на 89мм разрезал пополам вдоль и сварил половинки спинками друг к другу. И потом всю эту, ЖОПУ, другого не придумал, приварил внутри дверцы, заменяющей поддувало. Твоя идея по подогреву воздуха нормальная. У меня такая работает на ура, даже без лепестков-радиаторов на дымоходе



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Вот примерно такую.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Слушай, а примерно какой по температуре воздух на выходе? Тут понятно, что факторов много, но так примерно.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Возможно вот так:



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

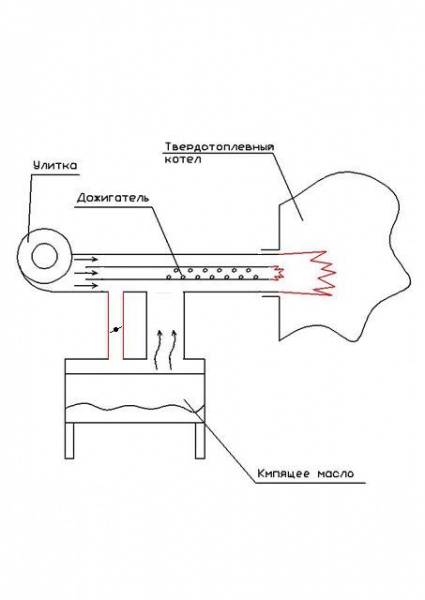

Чиповщик, полностью с тобой согласен. Чтобы дожигатель работал, надо либо заглушить между дожигателем и наружным кожухом около улитки (тогда горелки в принципе не выйдет), либо перфорированную трубку загнуть и подавать по ней пары масла.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Хотелось бы увидеть более подробный чертеж печки на отработке.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Какие мысли на счет поста 221??? Или совсем не интересно???



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

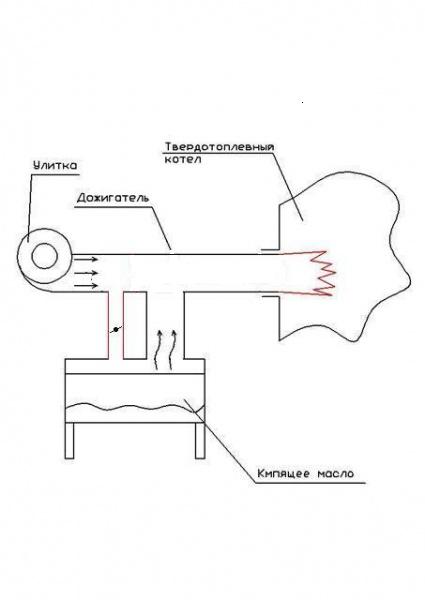

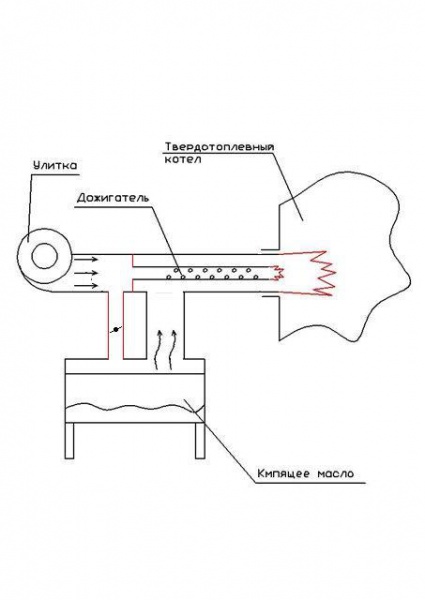

Пардон. Вот так, или так:



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

У меня еще гараж есть. И подсобные помещения. Интересует то, что такая конструкция имеет право на жизнь или нет. Можно конечно сделать и посмотреть. Но хотелось бы совет какой. У меня времени мало. Работа тяжелая. Временем очень дорожу. Кстати, меня интересовало то, что у меня в пластиковых трубах больше 100 градусов. А это очень плохо. Пришел к выводу, что придется ставить циркул. насос. Или трубам пипец придет.
Вообще интересует очень мнение теоретиков. Заранее спасибо!!!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Ну нет же - что у тебя получится? Нагрев кожуха вокруг дожигателя - работать будет, но горелки в таком случае не выйдет. Если нужна горелка, то нужно пары подавать в дожигатель и обдувать его снаружи, тогда поток пламени мы "выплюнем из сего агрегата". Но тут мы столкнемся с худшим подогревом масла, чем в твоем варианте.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

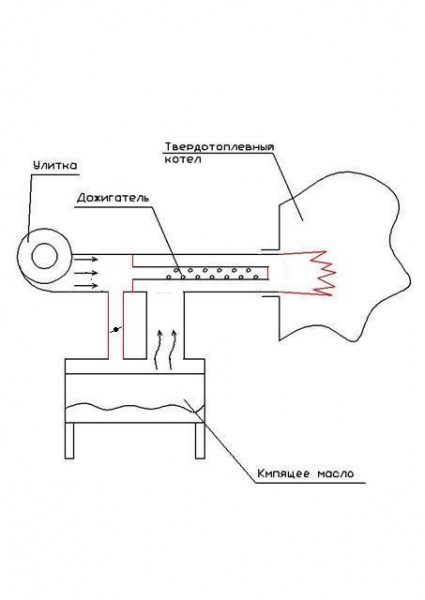

Ну хорошо, тогда вот так:



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Конечно такая схема имеет право на жизнь, канальные воздухонагреватели ведь производятся, главное снять с корпуса печи побольше тепла(сильно его оребрить) и донести тепло до обогреваемых объемов, не растеряв по дороге(использовать теплоизоляцию кожуха обдува и самих воздуховодов).
Все это не очень конструктивно(утепленные воздуховоды большого диаметра), поэтому чаще прокладывают трубы и ставят батареи, используя жидкий теплоноситель(теплоемкость жидкости на два порядка больше теплоемкости воздуха, т.е. чтоб перенести равные колличества тепла нужно переместить, примерно в 600 раз меньше теплоносителя.).

Вопрос: Как это вода в системе у тебя больше 100 град С.? Речь идет о паре в трубах?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

В том и вопрос, что больше 100. Термометра правда нет. Надо купить времени нет , блин... Система сделана с уклоном. Но немного не правильно.. как я теперь понимаю.
Еще я дополнительно сделал кран с подачи. Горячую воду сливать. Вот когда его открываешь, то вместо воды пар идет. Под давлением. Система работает без насоса. Но как я понял, насос лучше поставить. Или пластиковые трубы от такой температуры рассыпятся. Они выдерживают до 95 С. Критическая температура 110 С. Сниму видео и выложу.
Меня очень волнует этот вопрос. Не хочется в середине зимы аварию. Да еще и с паром!!!!!!

По поводу печи. Вот немного другой вариант. Воздух вдувается сверху. 6 поворотов. Снизу печь имеет максимальную температуру. Металл красный. Температура выходного воздуха очень интересна!!!
Плюс в каждой секции наварить штыри, для увеличения площади теплообмена.
Еще вопрос. Камера горения сделана из 159 трубы толщина стенки 6 мм. Если использовать трубу с более тонкой стенкой. Теплоотдача увеличится же. И существенно.
Можно ли использовать трубу 2мм??? Или прогорит???

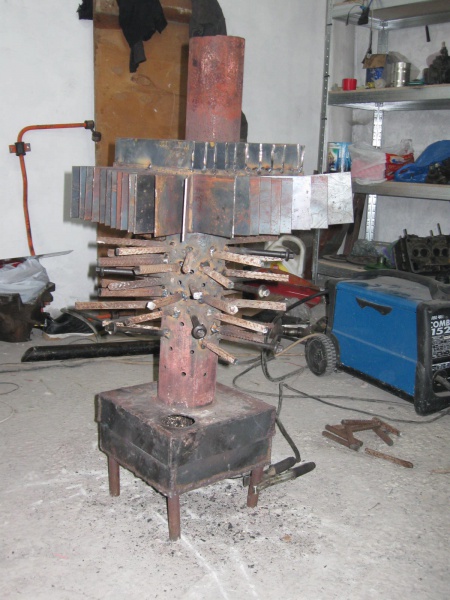

Можно вообще наварить много чего!!! Как на этой печке!!!
