Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

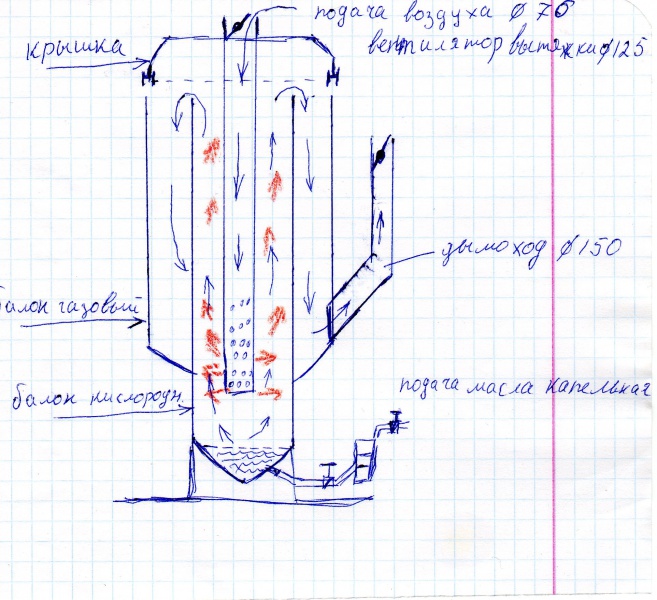

Я тоже себе сварганил пацакскую буржуйку. Сильно не парился - взял два баллона (газовый и кислородный) распилил;сварил; сейчас испытываю. Фото будет позже.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

2 remix59, паранит не держит, наверно приварить надо просто к фланцу тарелку и все...
Кстати по изготовлению кожухов - вроде не так уж и сложно? Я под воздух это дело- не под воду.
По поводу электроклапана большого сечения- по моему есть смысл поискать кран от автомобильной печки - они бывают с электроприводом правда придется поломать голову чтоб сделать так, чтоб он закрывался при отключении электроэнергии, но не невозможно.
2 kulibin, несовсем понятна роль двойной камеры сгорания- получается что ты грееш эту промежуточную стенку, а тепло с нее не используеш.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Электроклапан думаю ставить от стиралки в паре с улиткой.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Разогретые газы отдают тепло наружному баллону, который больше по площади, а значит и по теплоотдаче. Также лучше дожигать газы в печке при высокой температуре, чем делать это в дымоходе.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Такая конструкция не даёт образоваться саже на стенках при недожиге газов. Сохраняя высокую температуру+кислород мы полностью сжигаем отработку.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

kulibin, а в дымоходе ничего и недогорает, для этого есть дожигатель. По площади то наружный баллон и больше, но вот по температуре в несколько раз ниже - стенки твоей промежуточной перегородки будут греться до красна, а вот наружного баллона никогда так не разогреешь.
Следовательно, лучше увеличить площадь красной от жары стенки (путем оребрения), чем греться продуктами горения.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Отверстия это прорези болгаркой. Нижний ряд, три горизонтальные прорези в двух сантиметрах от поверхности масла. Второй и третий ряд по три вертикальных прорезей. Вернее они не совсем вертикальные, идут под углом примерно 60 градусов, как-бы винтом. Общая площадь отверстий вдвое меньше площади воздухоподающей трубы. При следующем испытании попробую не уменьшать площадь отверстий, а заслонкой перекрывать воздушную трубу, уменьшать подачу воздуха.
И ещё, при открывании лючка для розжига хлопки пропадают.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

При малиновом по цвету внутреннем баллоне на дымоходе температура не выше 90-100 градусов, так что тепло никуда не улетает, тем более что у меня 3 метра дымохода внутри помещения.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

А вот повесив водяную рубашку отопления на ваш разогретый баллон вы получите сажу внутри, а у меня её не будет, потому что водяная рубашка не будет охлаждать камеру дожига. А со второго баллона можно отбирать всё тепло без опасения недожига.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

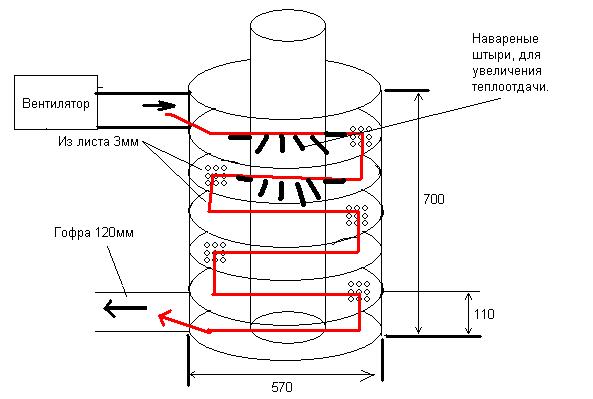

Примерно это я выкладывал на рисунке!!! Думаю должно работать. Только вопрос с объемом воздуха для теплосьема. Еще мне кажется, что поворотов поболее надо. Путь увеличится.
Вот тот рисунок. Надо доработать бы.....
Если корпус утеплить минватой??? См в 10!? Мне кажется будет просто отлично!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

По мне смысла утеплять корпус не вижу - печь стоит в гараже, обогревает тоже гараж - пусть себе сифонит.
Ну да, рисунок схож, по сечению надо подумать, но вот собирать с высоты 700мм у меня явно не выйдет, да и смысл снимать тепло там, где не очень горячо?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Наружный баллон по площади в полтора раза больше, поэтому немудрено, что он не разогревается докрасна. И зачем в мастерской с горючими материалами разогретый до красна снаряд?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

А по-моему kulibih прав. Если отдать отработанные газы сразу на выход, уйдет много тепла, а в предложенной схеме КПД выше. Нет перегретой поверхности, а нас предупреждали, что сие не есть хорошо. Температура в первом баллоне выше - это даже лучше.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

А если надергать волокна со стеклоткани и подмотать им, а в качестве герметика использовать глину, думаю температуру выдержит и после закалки пропускать масло не будет.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

А мне такая конструкция нравится.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Красиво и главное эффективно.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

У меня такой же балон (газовый), но вот красный , а снего можно и тепло снять и изолировать эту красноту разом, так-что вроде как КПД у меня выше чтоль?

Чем горячее дымоход на выходе, тем лучше должна быть тяга.

И что мы получаем? Огненный шар с бешеной температурой где-то в недрах, а снаружи чуть теплые стенки? Тогда смысл жечь 1-2 литра топлива в час, если можно просто сделать тоже самое но в меньших габаритах, но эффект тот же? Вот остывать эта конструкция после выключения будет дольше, это факт- но мы же не строим тут газогенераторы на отработке.

А если уш пошла мода дым охлаждать, то "лабиринтовую" конструкцию уважаемого kulibinа надо на дымоходе сооружать (на том участке, что в гараже), тогда и овцы как говорится сыты .



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

А как ты судишь предложенные конструкции? Может по уровню накопленного богатого конструкторского опыта, может по отменному знанию законов термодинамики, или по понятиям, или смыслу и справедливости, а может по наитию? Просчитай-испытай-докажи -опровергни, а остальное биллетристика или словоблудие.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

"Огненный шар внутри", а снаружи холода - интересное видение процесса!
Если внутрь попало определенное количество топлива, а температура на выходе дымохода 100-200 град., то законный вопрос: куда девалось тепло? По-вашему томится внутри двойной оболочки в виде злого, красного огненного идола?

Тонкий баллон, разогретый до красна и толстый большей площади, разогретый не до красна отдают в данном случае одинаковое количество тепла, полученного от сгорания одного количества топлива, только печь с большей площадью теплоотдачи более безопасна с точки зрения пожароопасности и более биологична (меньше уровень ИК излучения), потому что меньше нагрета. А сильнее нагретая внутренняя часть печи, думаю, обеспечит более полное сгорание топлива из-за повышения температуры в ней.
Поэтому я и написал: А мне она нравится.
Нужно делать.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Всем добрый вечер. Соорудил кривую печь из 76 отвода, три дня настраивал, хлопала из-за первичного воздуха пока не удлинил подающий патрубок внутрь печки на 40мм - сразу стабильно стала гореть. В планах было сделать экономичную печку, но пока не заметил. Расход в пределах литра в час.
