Ну так что тебе мешает свою нарисовать? Схема проста, дешева и работоспособна, для людей тяжело понимающих в электрике самое оно, а аккумулятор раз в месяц можно и к заряднику присоединить, а если уж и это лень, так запаралель источники через диоды.

С кульбитами зарядки без присмотра- обязательно и наличие хорошего контакта на клеммах строго обязательно.
ПС: был свидетелем, как человек с сигаретой в зубах полез отсоединять АКБ, заряжающуюся прямо на авто (аккумулятор изрядно кипел, после этого его пришлось выбросить).



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Продолжу:

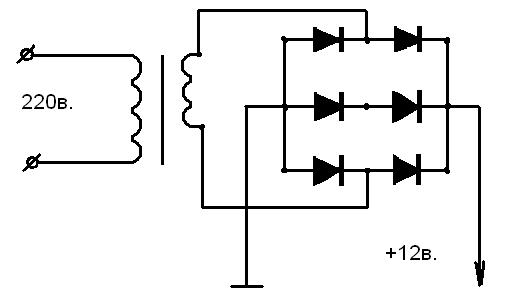

Собрать, не стабилизированный, сетевой блок питания можно из гаражного трансформатора (для освещения смотровой ямы лампами 12 в.), они бывают мощностью 0,4- 0,7КВт. и могут обеспечить на вторичной обмотке ток 20-30А и диодного моста от генератора ВАЗ, он расчитан на 50-100А, в зависимости от модели генератора, подключить переменку к двум из трех обмоточных контактов, а выпрямленное напряжение получить от "подковообразных" пластин, одна минусовая, вторая плюсовая, как подключено в генераторе.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Для регулировки скорости вращения вентиляторов наддува можно использовать такие варианты:

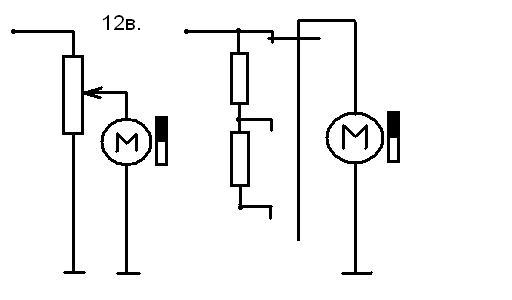

1. Взять вентилятор от автомобильной печки на 12в. и регулировать его реостатом, но нужно иметь ввиду, что например вентилятор от ВАЗ 2108 потребляет мощность больше 100Вт, поэтому реостат должен быть такой же мощности(столько же тепла излучает 100-ваттная лампа накаливания), если это штатный переключатель печки 2108 и блок сопротивлений 2108, сопротивления нужно размещать в потоке воздуха от вентилятора, иначе они быстро перегорят(сопротивления рассеивают всю мощность не направленную нами на мотор вентилятора, т.е. от 0, до 100Вт.).
Регулировать 12-и вольтовые вентиляторы без потери мощности на тепло можно с помощью ШИМов (Широтно-импульсных)- регуляторов, но они достаточно дороги и трудоемки в сборке.

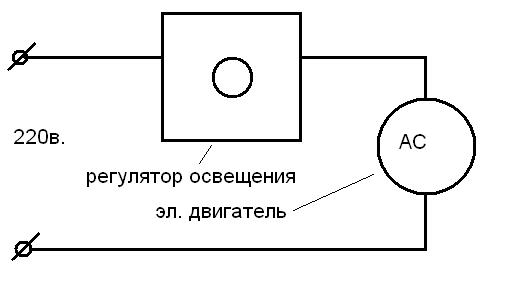

2. Взять вентилятор на 220в. и регулировать его обороты с помощью тирристорного регулятора освещения, он стоит примерно 300р., мощность регулируемой нагрузки 600Вт.
Но есть один момент: Асинхронный двигатель в такой схеме регулировки на самых малых положениях регулятора не может раскрутиться, поэтому приходится выводить его сначала на максимальные обороты, а уже после раскрутки устанавливать необходимую скорость.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

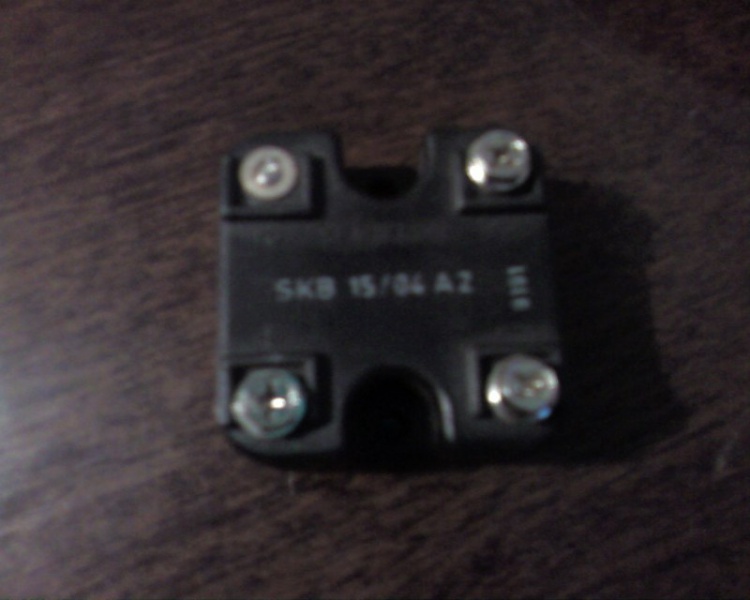

Или пойти в магазин радиотоваров и купить готовый диодный мост, имеющий вход (переменка) и выход (постоянка), за некачественное фото извиняюсь

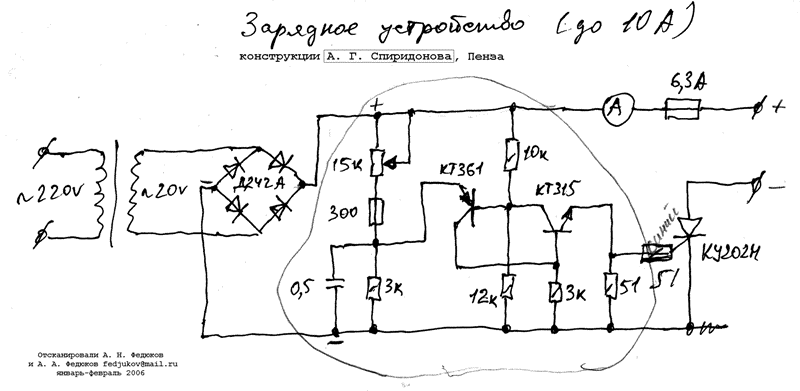

Схему простейшего (после реостата конечно) регулятора напряжения я уже выкладывал, но раз уж пошла такая малина, то повторю, работает уже год без нареканий и убралась в корпус БП.

2 ххАРТЕМ, мне понятна твоя потерянность: "с чего начать?", когда-то и сам так искал, если надо - могу сбросить чертеж своей конструкции, все размеры основные там есть.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Конечно, если есть такой магазин, а то у нас в стране в основном только такие



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

А если на трубу, подающую воздух, наварить полоски металла, закрученные по кругу?
Они и воздух будут подогревать, и заодно его закручивать..
:-)



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Полоски, нарезки, загибки...... я предлагал еще год назад- поставить три подающих трубы, сверху ресивер, пламя от трубе к трубе направить по кругу, не проще ли это в изготовлении, чем наваривать кучу ребер?

Кстати посетила меня мысль: а что если использовать в качестве нагнетателя обычный бытовой фен, точнее крыльчатку с мотором от него?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Отличная идея и ни каких трансформаторов + можно регулировать обороты и подавать горячий воздух, пока печь не разогрелась. А чтоб не выключался, когда электроэнергию выключают, можно бесперебойник поставить.
Но у меня к сожалению такого фена нет :(
Большое спасибо всем за схемы и идеи. Процесс идет, вот вот и моя запустится!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Всем привет. Наконец-то достал мультиметр с термопарой. Раскочегарил свою ракету и начал замерять. Насколько можно доверять обычному тестеру судить Вам. Первые замеры, когда печка вышла на рабочий режим.

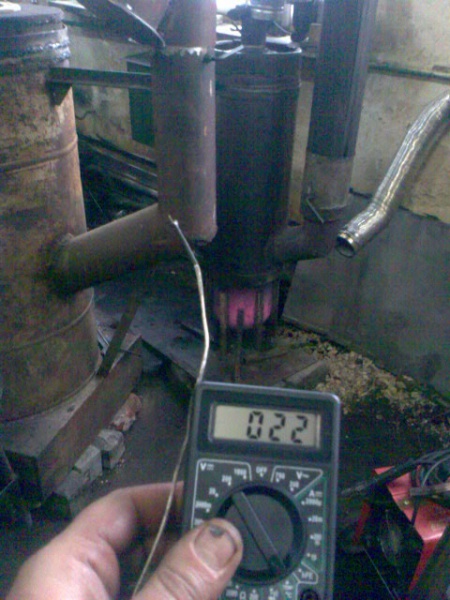

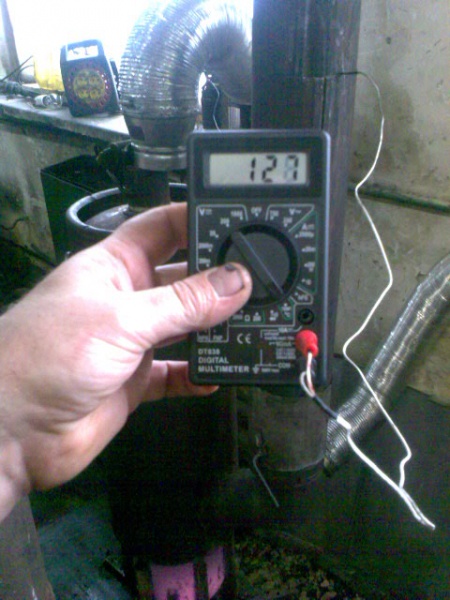

1.Темп. трубы.

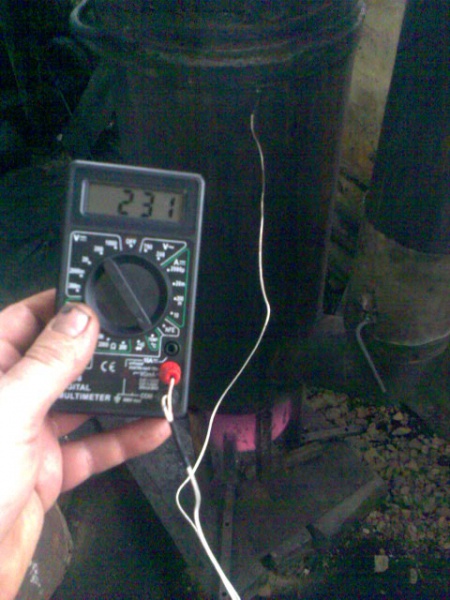

2.Темп. наружного баллона.
3. Темп.камеры сгорания (только примерно, на расстоянии, боялся сгорит термопара)

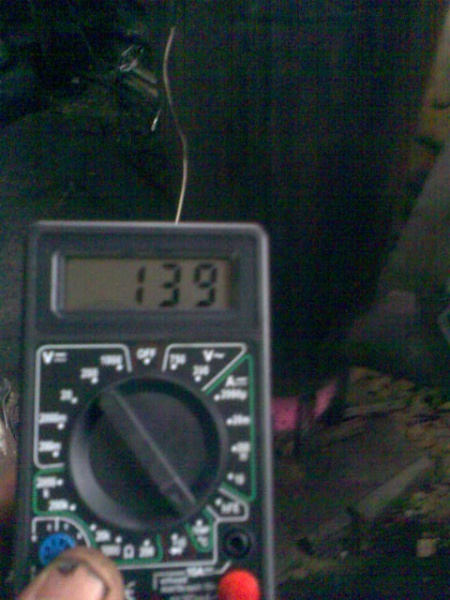

4. Темп. в 2м.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

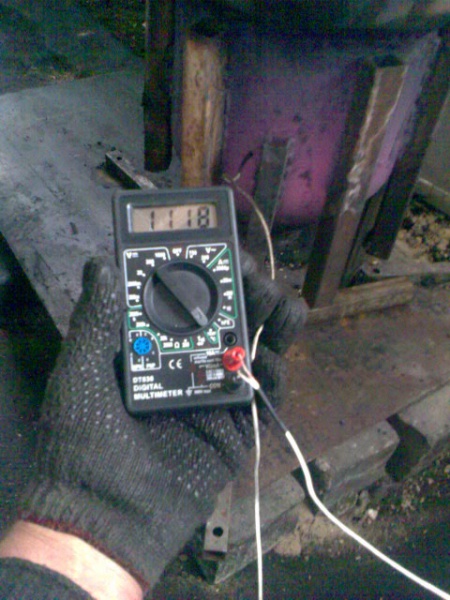

Второй замер когда добавил газку (подачу отработки).
1.Труба.
2. Баллон наружный.
3. Камера сгорания.
4. А это 4м. от ракеты.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

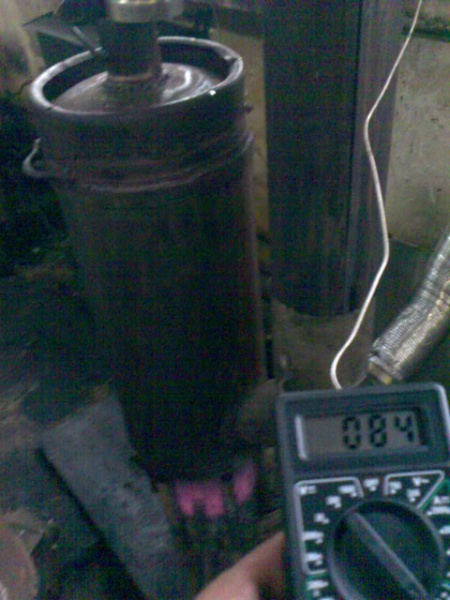

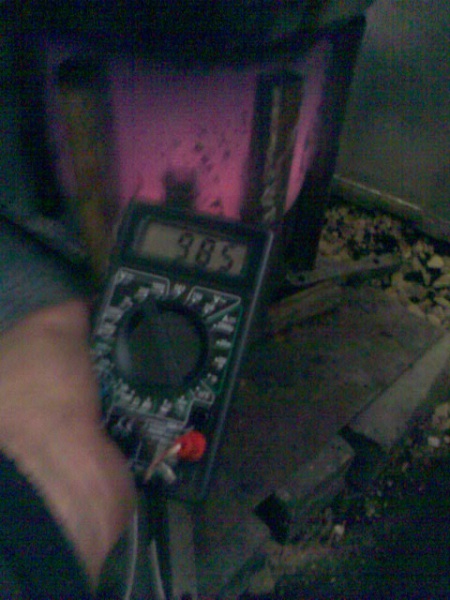

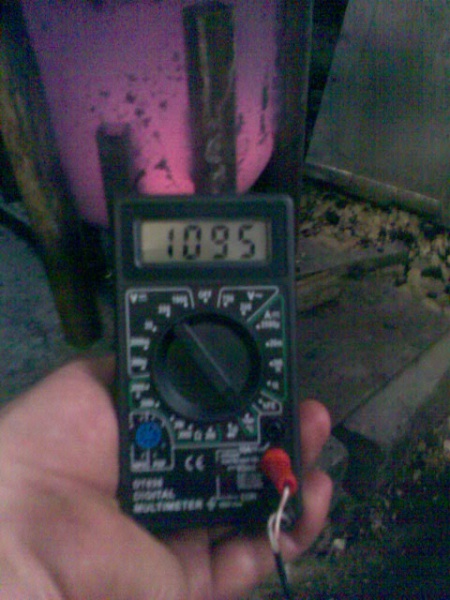

Потом решил немножко притушить, а то подойти тяжело - жарко и померить реально на камере.
Как вам огонёк?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.


Идеальная температура для сжигания, как рекомендуют на промышленных котлах камерного сжигания, а рекомендуют в топке поддерживать 1000-1200 градусов.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

В топке, а не снаружи!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Проверте диапазон работы датчика, а также цвет металла при нагреве (в реальности может быть ярче, чем на фото) с цветами свечения металла в сравнительных таблицах (можно найти на сайтах и форумах людей, занимающихся кузнечным делом).
По фото цвет не более 600 С, что для черного металла очень плохо при доступе воздуха. Видны его отслоения. Только не говорите, что это краска обгорает.

С уважением, Сергей.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Да уж 1000гр. это перебор, никакое железо тут не справиться, даже чугуну будет тяжко. При таких температурах в печах пиролизного типа применяют шамотный камень, да и то срок службы его ограничен.
Кстати железная труба будет расслаиваться и окисляться снаружи даже при 400гр. , поэтому необходимо покрыть её снаружи термостойкой краской (до 600-800гр.) , прекрасное средство от окисления и разрушения металла при высоких температурах.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Вот некоторые данные:
Базальтовое волокно Темп. применения-250..+900 .Темп. спекания +1100С
Вата минеральная Темп. применения-180..+600 Т.Спек +900
Стекловолокно Темп. применения -60..+400. Т.Спек +600.
Черниговский базальт.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Отличный агрегат и тепло совсем не в трубу.
А в камеру сгорания придумать бы сменное, вкладное ведерко из нержавейки, чтоб продлить срок службы до переварки, тогда вообще бы "супер".



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Присоединяюсь к такой версии. Ведерко уже сложно, конструкция готова, а вот цилиндрическая вставка из нерж. вполне сможет благотворно повлиять.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Всем привет. Толщина баллона в этом месте 9мм думаю на долго хватит, хотя о тарелке с нержавейки мысль хорошая, а снаружи покрою термокраской. А вообще-то в таком режиме она работать не будет максимум градусов 800-900, чтобы не перегревать камеру.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

По таблице у меня 850-950гр, но это цвет снаружи, а горит то внутри.
