То есть можно и на 12 подключить? Какой номинальный ток у контактов?
Если не сложно сделай фото этого реле, где надпись с параметрами...



да, 12 в можно подключать, но желательно делать развязку через автомобильное реле.

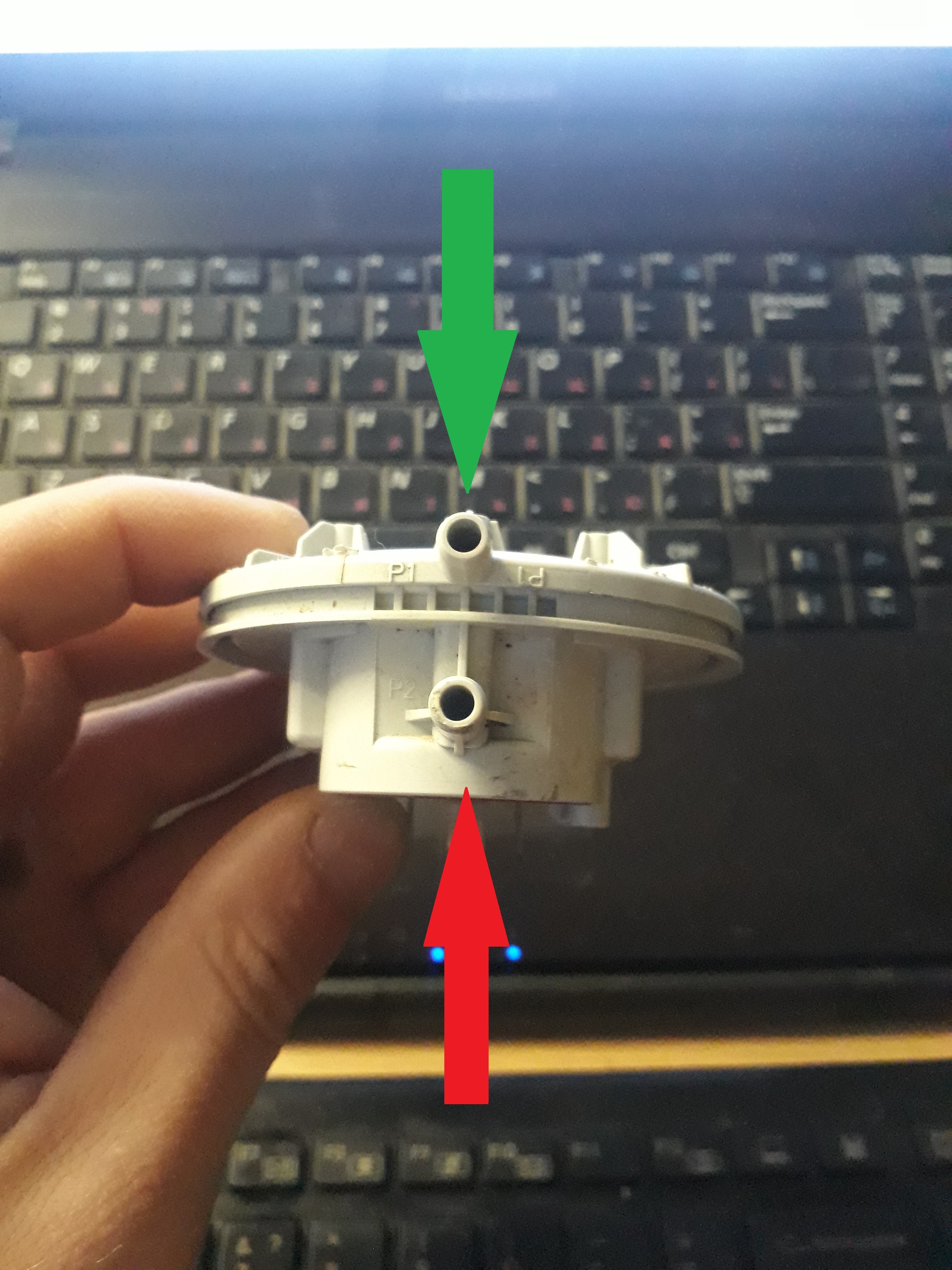

В данном датчике имеется три контакта, один главный (общий), другой NO (срабатывает при включенном вентиляторе) второй NC ( срабатывает при пропадании давления) . соответственно у тебя есть выбор либо цепь разрывается когда вентилятор остановился и давление пропало, либо наоборот цепь замыкается.

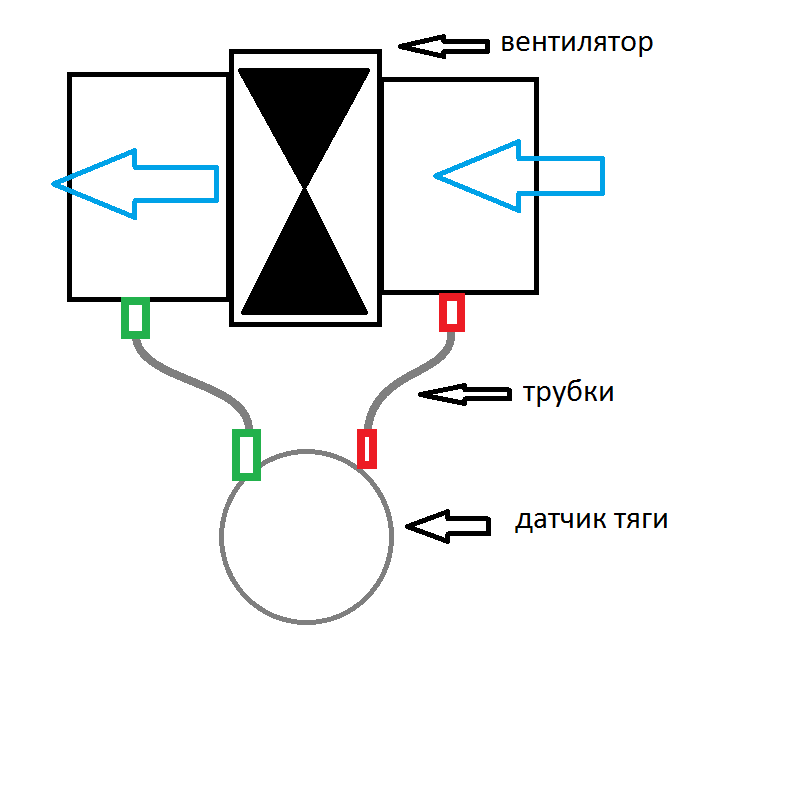

схема подключения к вентилятору



Огромное спасибо за подробнейший ответ! Скажи ещё пжлста, а предусмотрена на реле регулировка срабатывания в зависимости от разности давления/разряжения?



Выкладываю видео остатка как и обещал. Топил в общей сложности около 20 часов за 3 дня

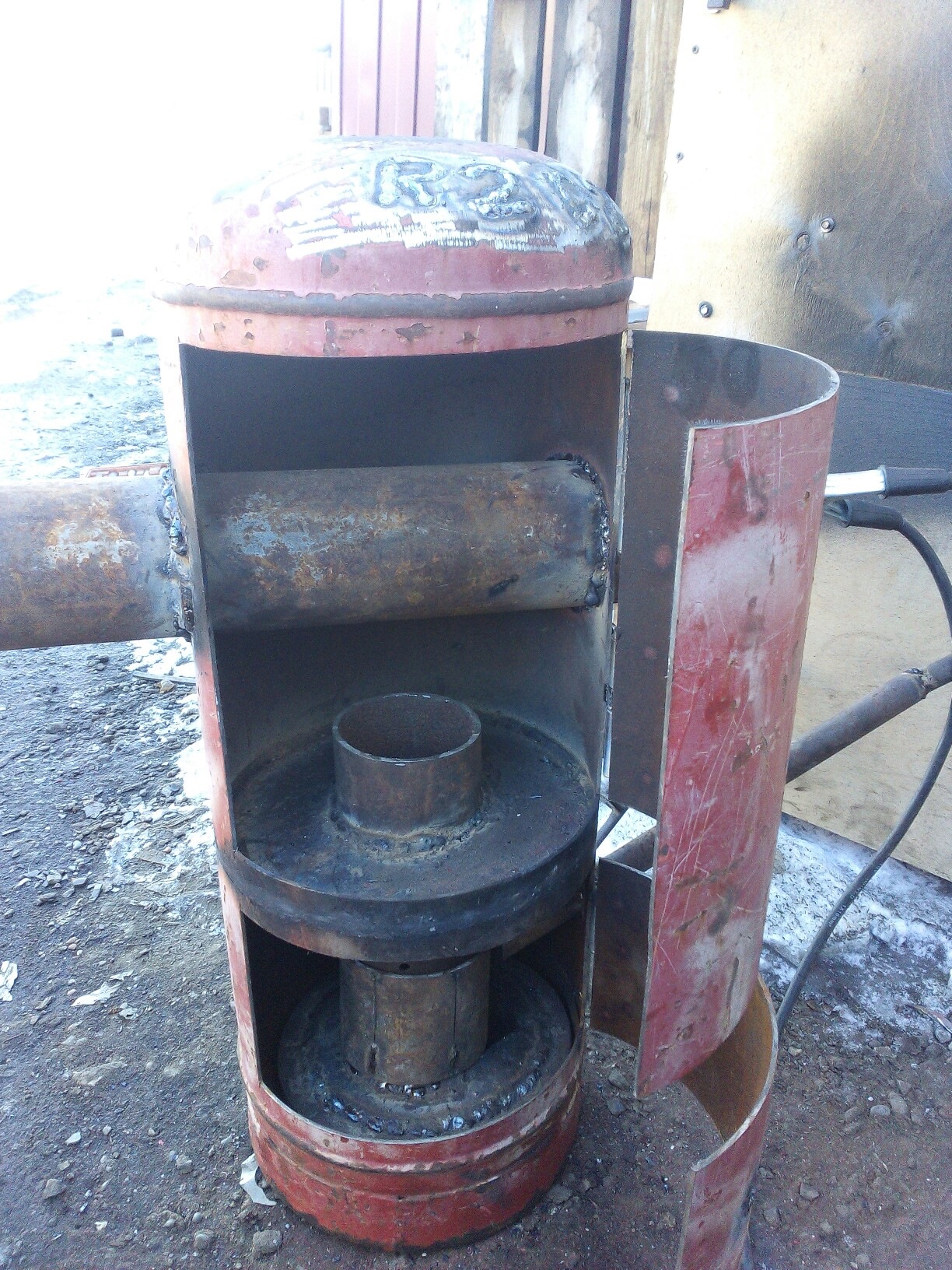

Здравствуйте. Под чашу делается подставка, высотой примерно 3 см. В такой ситуации дожигатель снимать не надо. Вытаскиваете подставку, после чашу, без демонтажа дожигателя. У меня так сделано, у агент 07 и ещё у когото видел, в сообщениях 5летней давности



Эту печь я видел на драйв2?
Первая моя печь была именно такая - при правильной настройке замечательная атмосферная печь, работающая по типу ЧП, но усовершенствованная, типо закрытого типа, в чаше горит лужица масла, есть защита от перелива.
Моя бывшая р2д2 работает у соседа до сих пор, ничего так никто и не переваривал (хотя требует ремонта, но работает), за 5 или 6 сезонов работы.
Если правильно помню, то у Вас также была ошибка в печи, как и практически у всех других владельцев данной печи - отсутствие регулировки ПВ, которая могла Вам компенсировать недостаток данной печи.



Регулировки ПВ не было, да тогда я и не знал что это такое . У меня прогорала муфта, хватало на 2-2,5 месяца, хотя толщина стенок 3мм была.

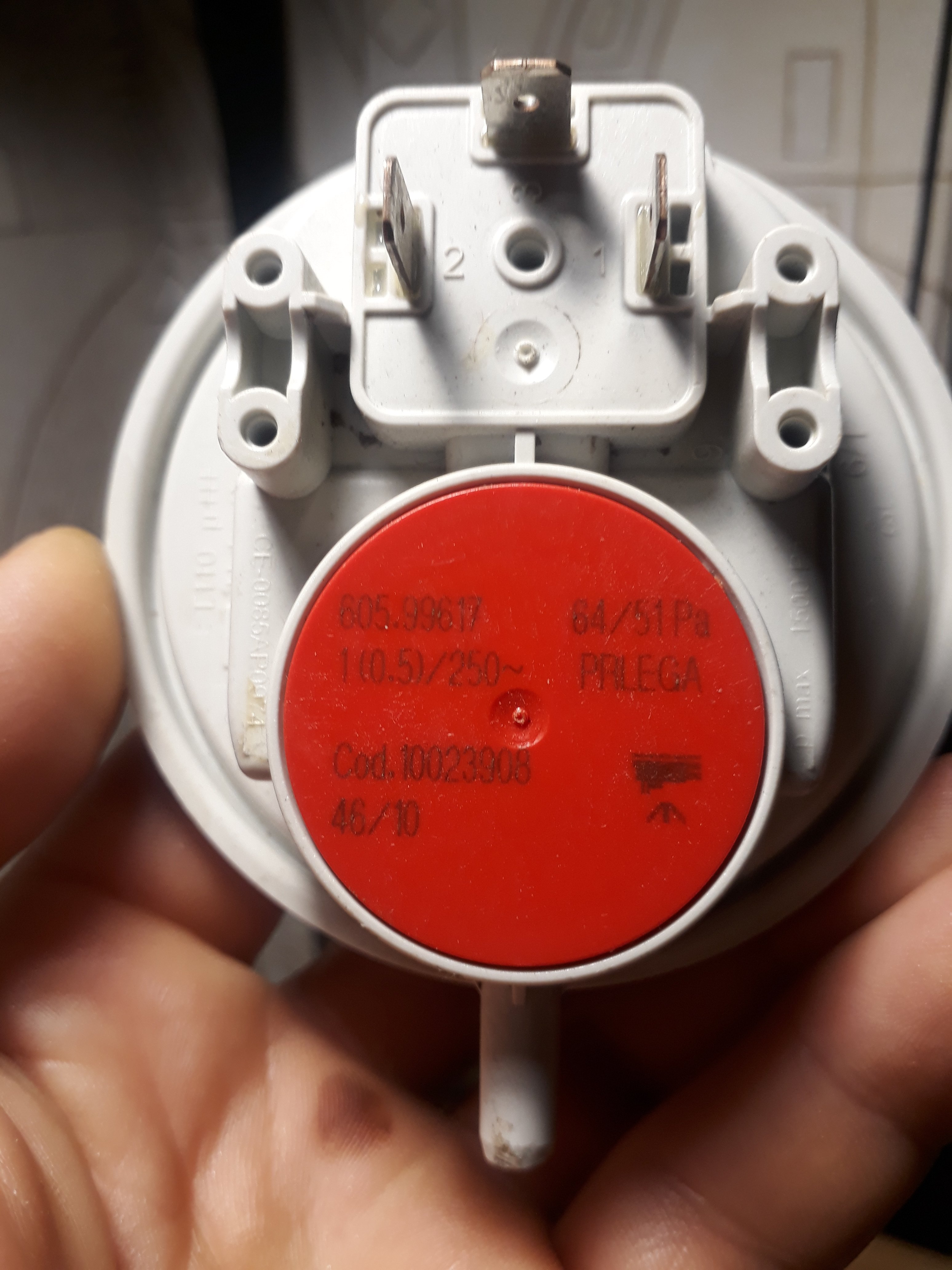

ты имеешь ввиду чувствительность? Нет, на данной модели нет её, но есть подобные с регулировкой чувствительности, но уж поверь даже эта очень чувствительная, срабатывает даже тогда когда в трубочку просто дуешь не касаясь её. На датчике написано 64/51 Ра- а это 0,00063/0,0005 Атм. думаю такой чувствительности более чем достаточно



именно... чувствительность)))
Если чувствительность такая высокая, то думаю не обязательно устанавливать реле непосредственно у вентилятора? Можно подключить в любом месте воздушной магистрали между вентилятором и печкой, используя только одну трубку (на схеме - зеленым цветом). А вторую трубку оставить не задействованной. Как ты думаешь, на открытие гаражных ворот и сквозняки не будет реле неправильно реагировать?
Просто у меня вентилятор установлен в погребе под гаражом. Там и сыро, что для электрики не есть гуд и провода тянуть далеко.



Во-первых; цитата;Просто у меня вентилятор установлен в погребе под гаражом. Там и сыро, что для электрики не есть гуд
А вентилятор у тебя механический?
Во-вторых; теоретически можно и одну трубку подключить, но не будет ли датчик срабатывать на малой мощности вентилятора?
В третьих; я бы не поленился и протянул провода, тем более их сечение нужно максимум 0,75мм



Ясно. Будем экспериментировать. Остаётся самое сложное - найти в моей провинции это реле с максимальным классом влагозащищенности.



Это про то, что сыро в погребе. Вентилятор думаю сам себя продует, а вот как долго отработает реле?

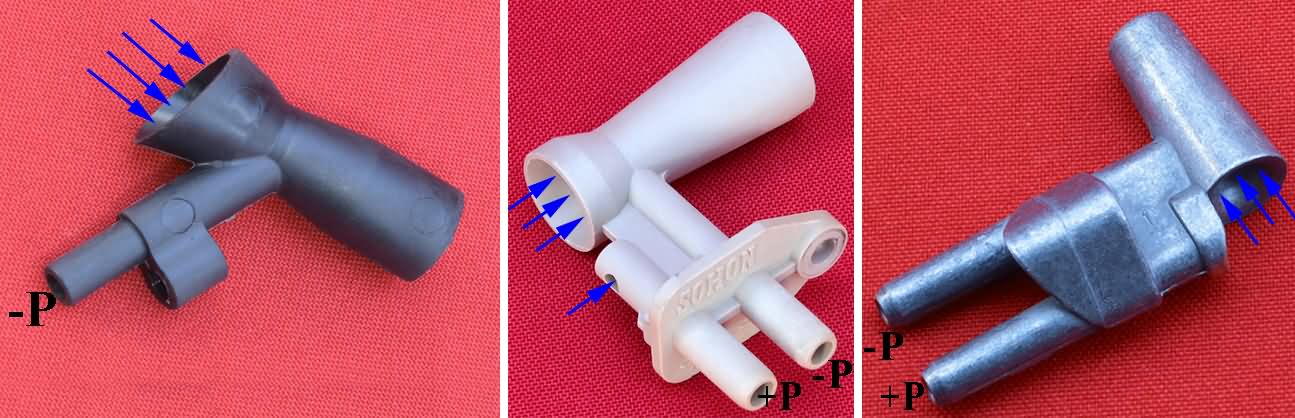

Но только не забываем, что воздушный прессостат, подключать желательно не просто так, как вы описываете, а через трубку Вентури, которая обычно уже установлена в вентиляторе для котла, но её не проблема, отдельно самостоятельно вмонтировать.

Она может быть как с одной трубкой, так и с двумя. В первом варианте, прессостат – P подсоединится к Вентури, а второй, остается на атмосферке. Во втором варианте, прессостат соединяется двумя трубками к Вентури – P и + P.
И зачем, солидные производители так делают, какие то трубочки Вентури используют, что это такое, и с чем их едят? (Шутка) Но как говориться, каждому своё.



В случае, когда на выходе дожигатель с мелкими отверстиями и давлением внутри, это трубка не работает! Проверял лично. Лучше подключить по давлению прям во впускной тракт, а при желании можно подстроить момент срабатывания прессостата на нужное давление путём замены пружинки на более жесткую, ну и регулировочный винт должен присутствовать в конструкции. В моём он был заклеен.



Правильно и не будет работать, надо так.



Я что, теперь тоже фото должен делать, или так согласитесь? При большом давлении не работает! В котлах улитка стоит в качестве дымососа или нет? Разряжение/давление там минимальны. Вы любите теорию, но подключите как сами советуете и поделитесь тут результатом, а потом подискутируем!

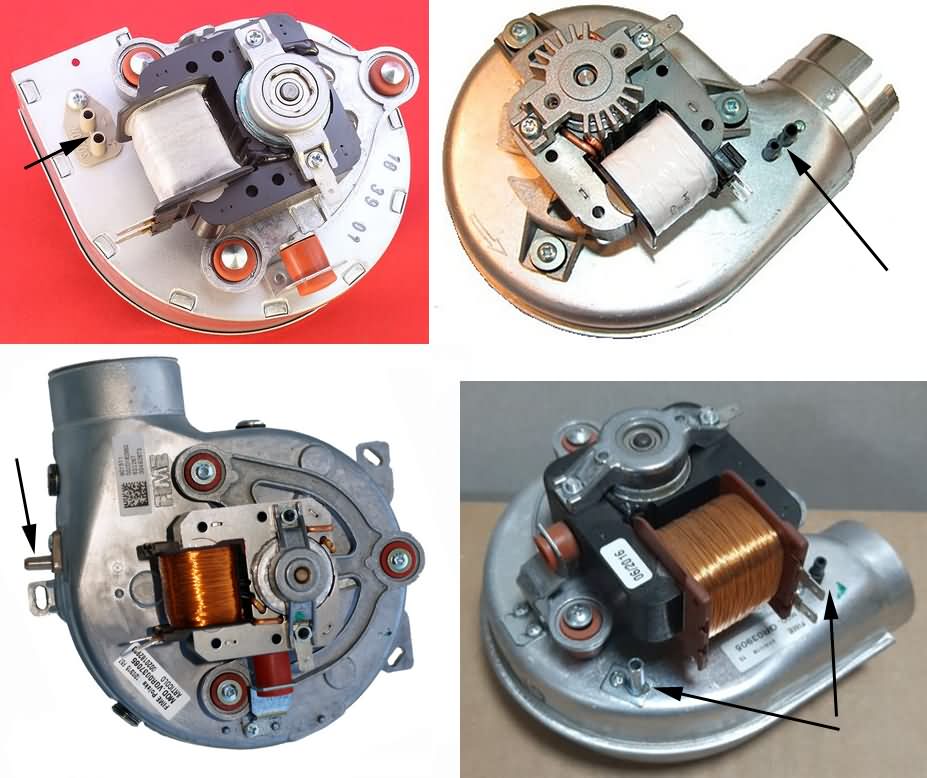

Диагностика и ремонт вентилятора газового котла

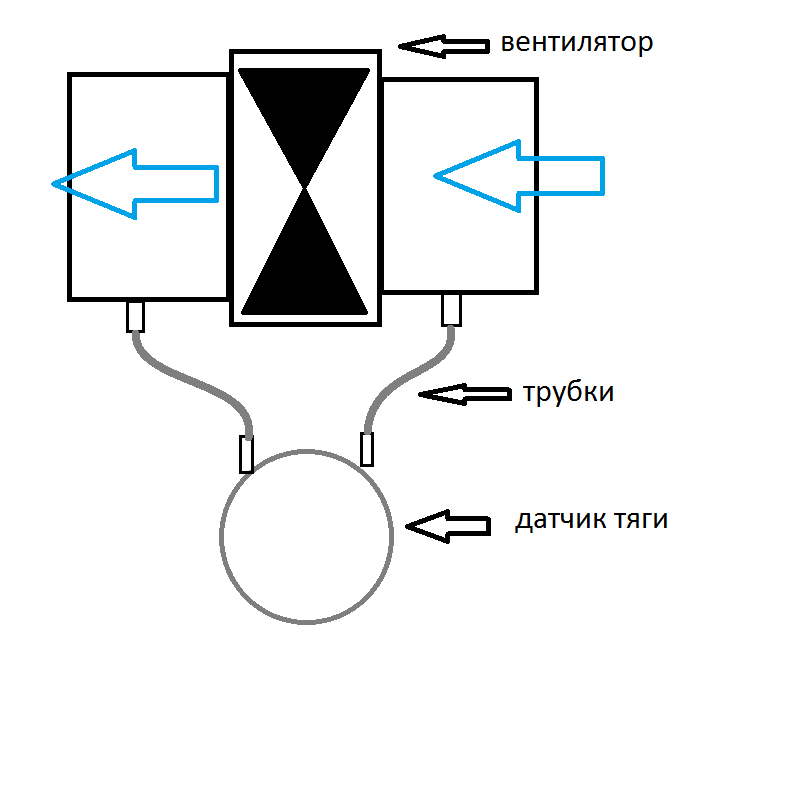

что мешает подключить по такой схеме?
