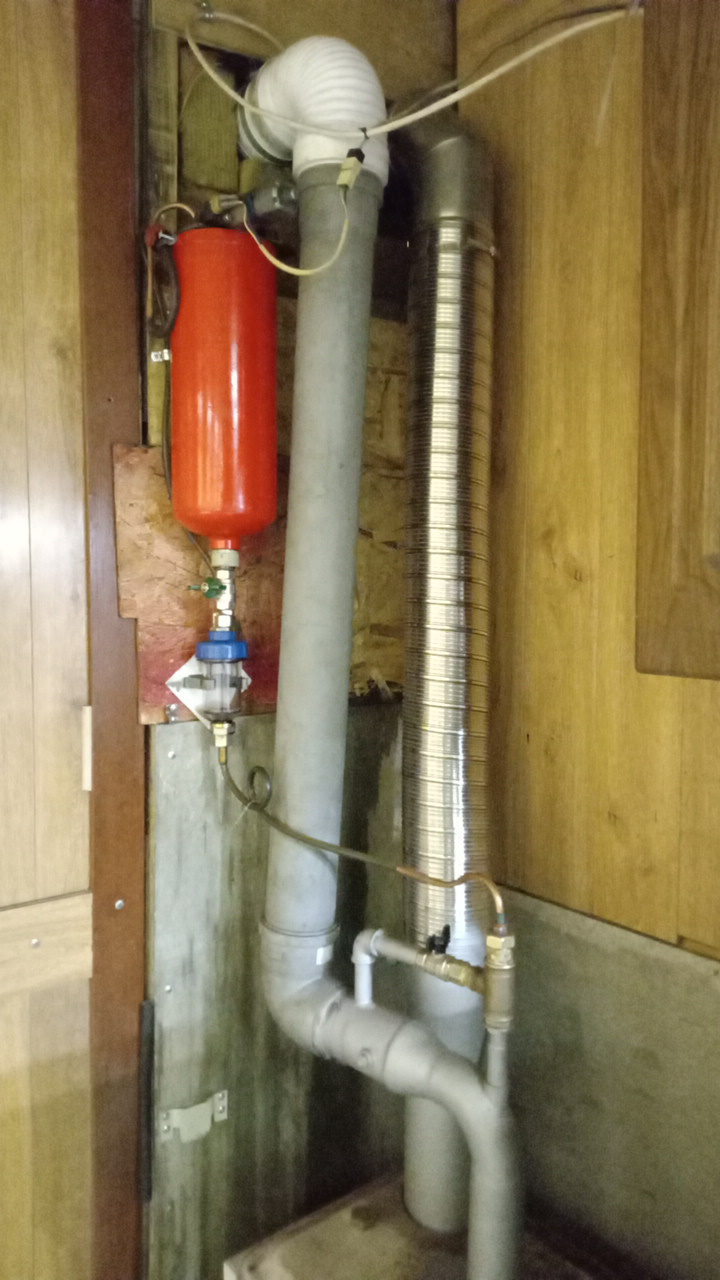

Добрый день! Приобрел готовую печь без наддува. Сделана из трубы 219. Дымоход от печи - труба 110 длиной 5,5м. Горелка из 100трубы, трубка первичка 40мм с трубкой внутри для подачи масла 10мм. Вроде работает но есть минусы - из дымохода черный дым. Нормальное горение только на минимальном расходе, но так греет слабовато. Подскажите по доработке с минимальными переделками. Склоняюсь к установке наддува, но возможно проблема в самой горелке? может есть чертеж рабочей горелки с наддувом для установки в корпус существующей печи?

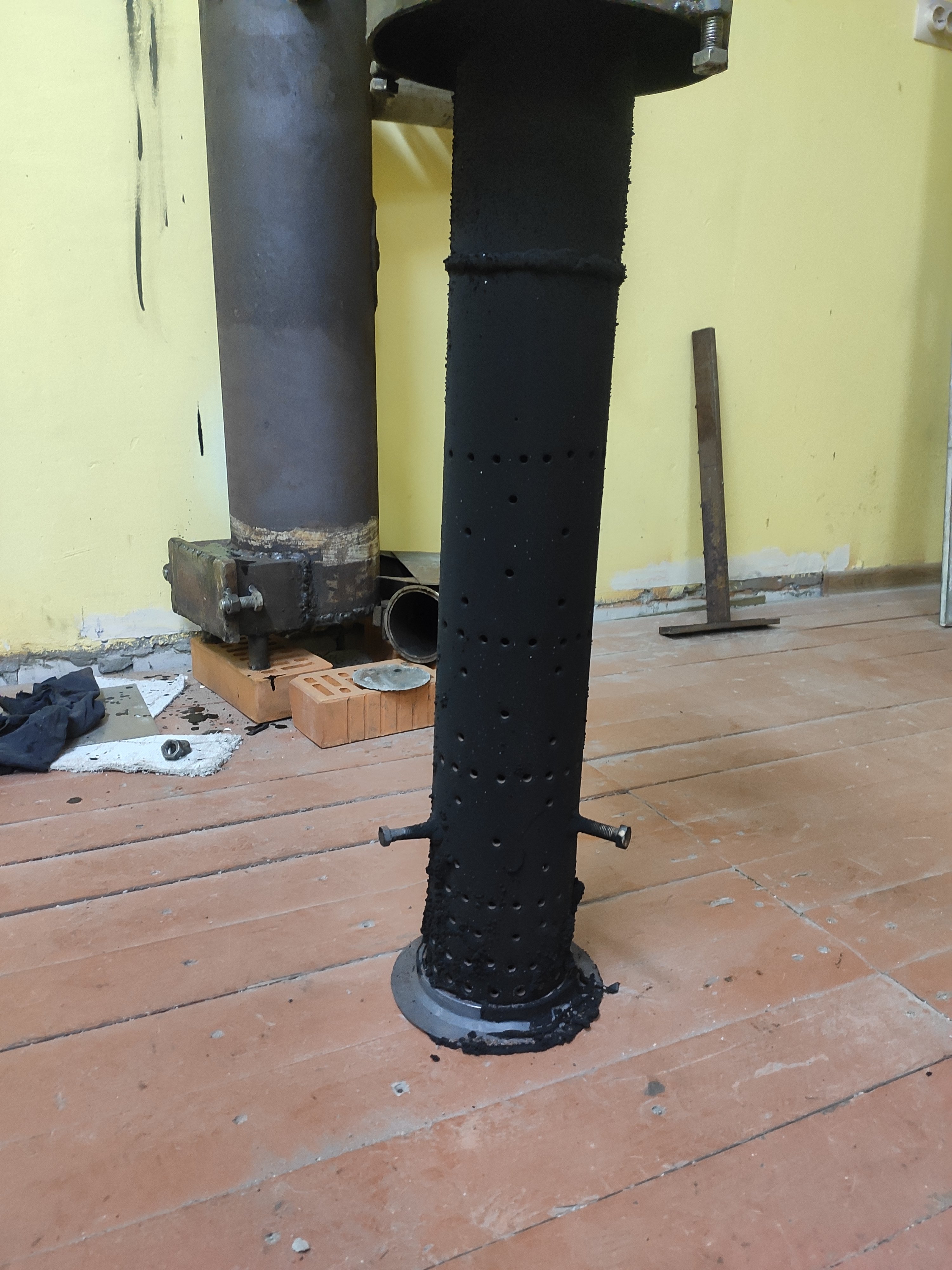

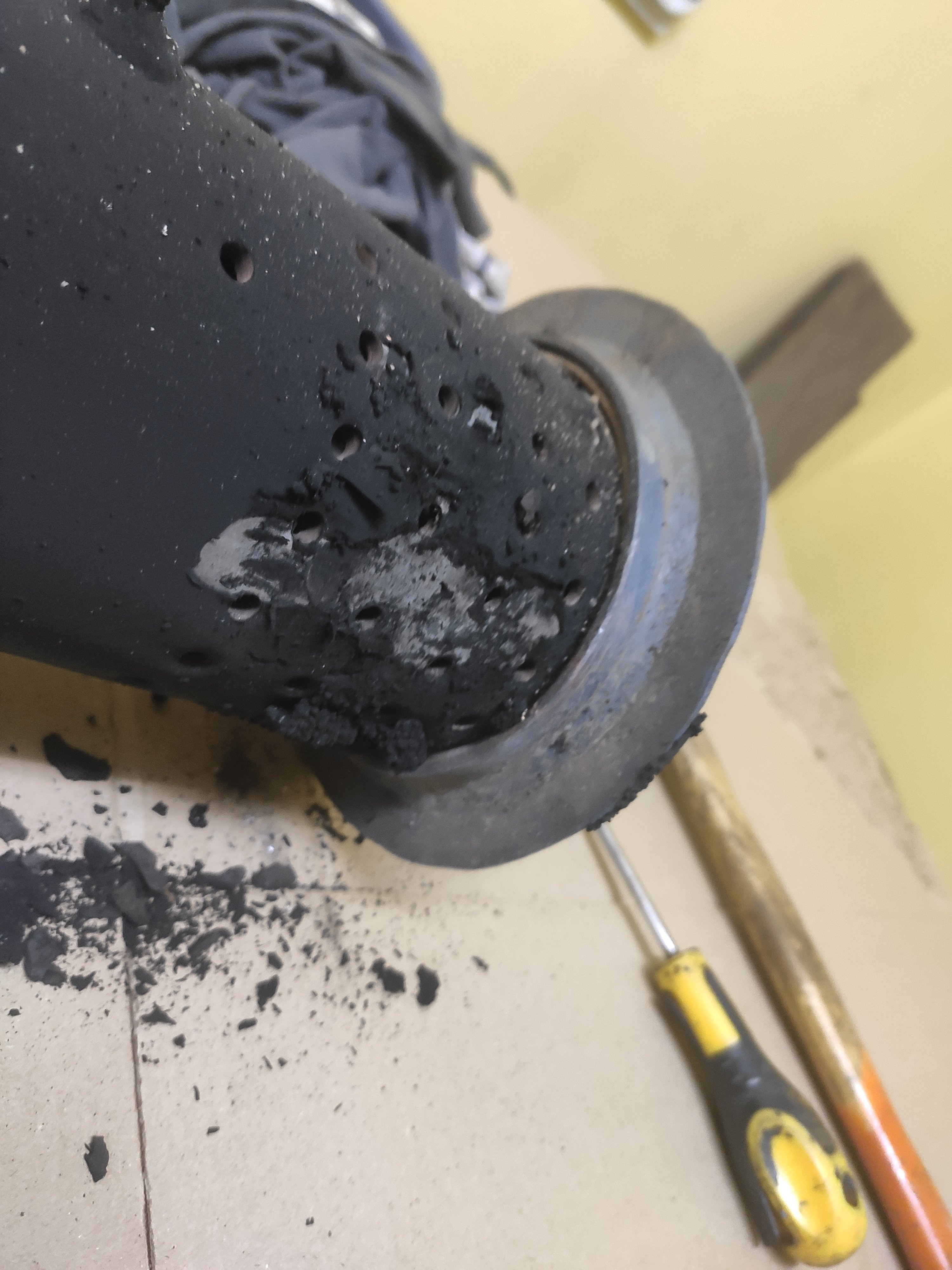

Вот так выглядит тарелка и дожигатель. Все отверстия 6мм.



Одной из причин плохого горения в этом случае может быть недостаточная температура. Попробуйте как-нибудь регулировать подачу воздуха в дожигатель.



2. Что за юбка на дожигателе? Для чего она нужна? Как она располагается по отношению к чаше? Не мешает ли циркуляции паров и газов?



дымоход для самотяги от150 начинается изходя из форума



3. Не лейте много масла в чашу. Слой топлива должен быть очень тонким, чтобы не мешать чаше прогреваться.

4. Причины копоти:
- много воздуха и низкая температура
- мало воздуха и высокая температура



1. Сейчас есть возможность регулировать ПВ заслонкой. Чтобы уменьшить подачу воздуха в дожигатель я думаю стоит заглушить часть отверстий в дожигателе. Как я понимаю площадь отверстий в дожигателе должна = площади дымыхода. Или я не прав?

2. Юбка по диаметру как чаша

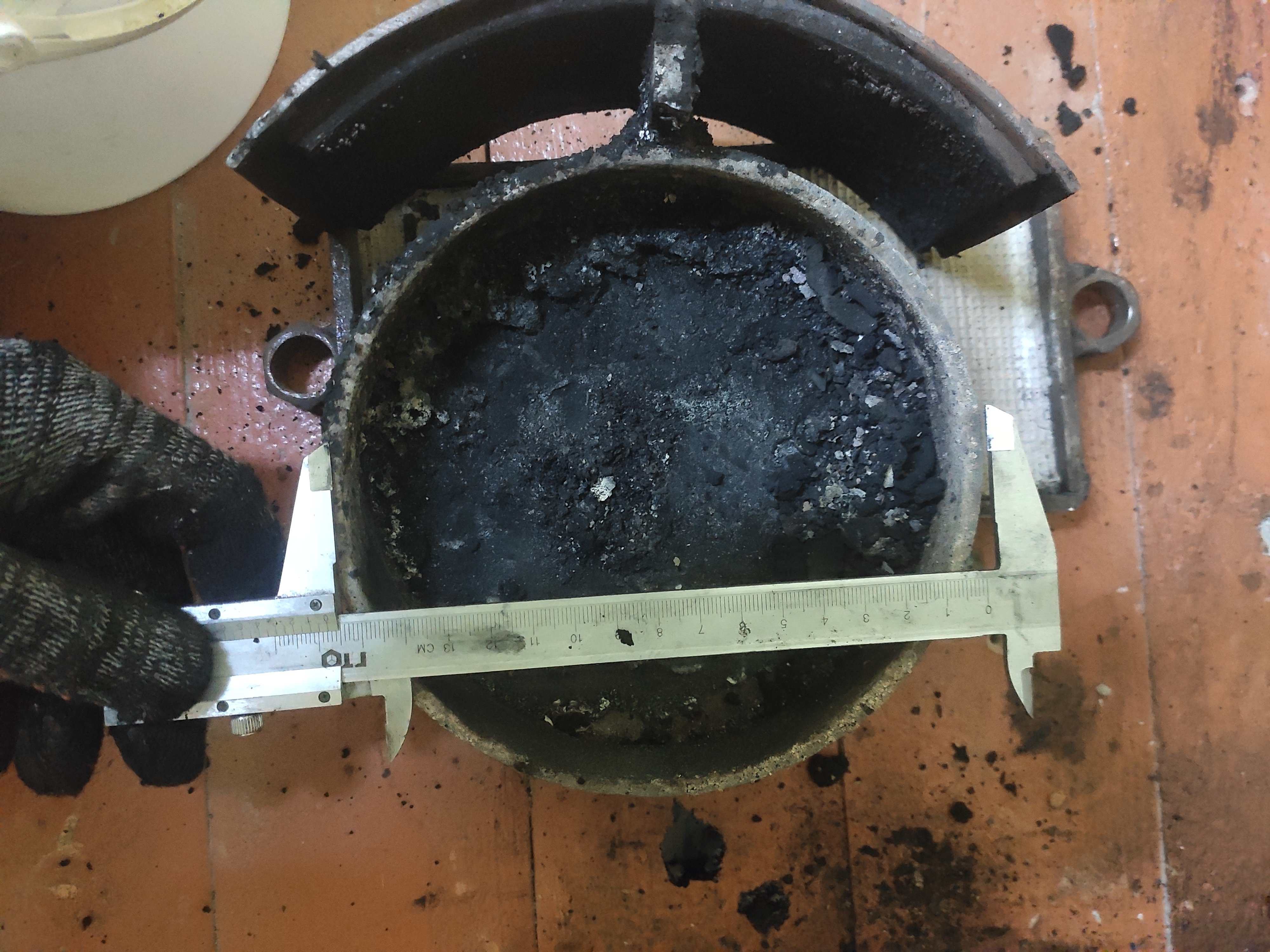

3. Чаша сейчас из толстого металла отдельного исполнения и достается через люк внизу. Расположена на расстоянии около 70мм до края дожигателя. Если ее заменить на какой тонкостенный по идее прогрев улучшится. Но возможно есть какие то требования к площади чаши, форме и ее размерам? На каком расстоянии лучше располагать зеркало чаши до дожигателя? Есть ли разница когда чаша приварена к дожигателю или отдельно стоит?

Еще есть такой эффект - если открыть подачу масла посильнее - печь начинает гудеть как самолет и трястись.

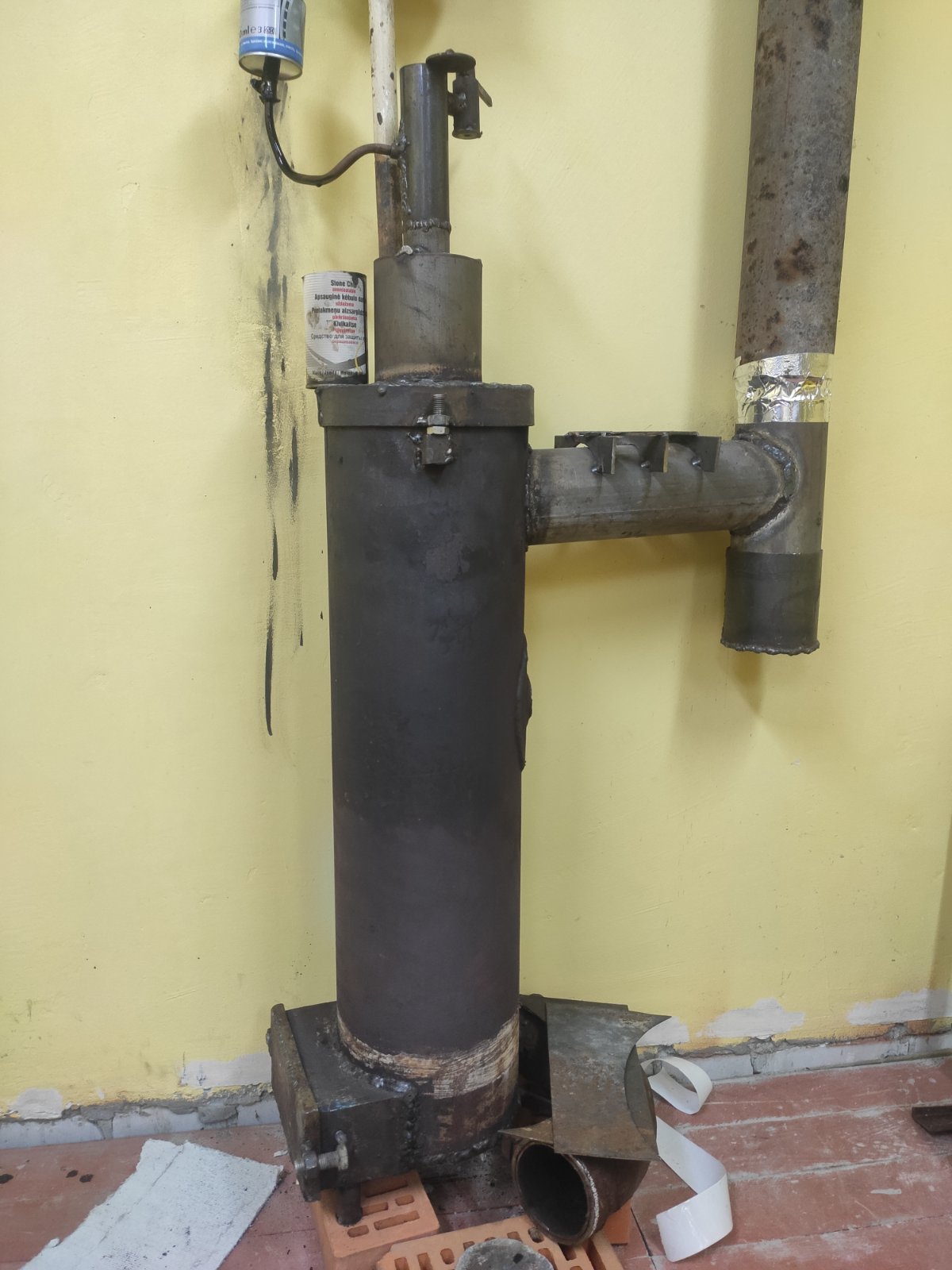

P.S. Печь моя судя по всему сделано аналогично вот этой



Регулировка есть - хорошо.
Площадь отверстий не должна быть в сумме равна площади дымохода: в дымоходе одна скорость течения, из отверстий она должна быть больше, что обеспечивается тягой. Поэтому сумма отверстий должна быть меньше. Навскидку я бы оттолкнулся от 1/4 или даже 1/5: иначе надо замерять тягу и считать.



Циркуляция в этом случае, на мой взгляд, "никакая' от слова совсем. Движение газов должно обеспечивать вынос паров масла из чаши. Нижний ряд откуда должен топливо брать? Нужен или зазор между юбкой и дожигателем, или убрать её вообще. Обратите внимание, что всё конструкции с диском имеют зазоры как между стенкой печи (и/или краем чаши) , так и вокруг дожигателя. Таким образом горячие газы отбиваются от стенки, идут над дном чаши, захватывая пары и нагревая чашу, и выходят к дыркам нижнего ряда.



Толстую чашу будете долго греть. Слишком тонкая может нестабильно работать.
От площади чаши будет зависеть диапазон мощности. Но слой масла должен быть очень тонкий, на грани плёнки на максимуме (в идеале).
Форма чаши. Если специально не выдувать пары, то борта лучше делать пониже (только для избежания случайного перелива).
Расстояние от торца дожигателя до зеркала чаши лучше подобрать экспериментально: чтобы и нагрева хватало (от нижнего ряда отверстий), и не перегревалась. При 450-500° и выше жидкое масло начинает коксоваться. Оптимум - около (до) 450°.
Из вышесказанного вытекает, что чашу, по крайней мере на период настройки, приваривать никуда не надо. От дна печи до чаши тоже следует выдержать зазор не менее 1-1.5 см для циркуляции горячих газов.

Пока так. Бубнящее горение - следующий этап, если после всего, что сказано выше не исчезнет.



Получается сумма площадей всех отверстий на дожигателе = 1/5 площади дымохода? А диаметр отверстий и их расположение как влияет? И как лучше их разместить и какого диаметра отверстия предпочтительнее?



Юбку уберу. Посмотрим как будет.

Спасибо за советы! Думал, что проще будет купить готовую, но в итоге, видимо, проще было изготовить самому:) надеюсь с помощью форума добьюсь успеха.



1. А сколько и каких отверстий сейчас?
2. Максимальный диаметр отверстий и их количество зависит от тяги. 6 мм - нормальное начало. Визуально можно определить по длине факелов. Если кончик факела слегка касается стенки, то норм. Если немного не достаёт, то отверстия следует немного увеличить (буквально подобрать по долям миллиметра). Это при условии, что тяга остаётся прежней, дымоход не меняется. Если упирается сильно, на 1/3 и больше, то отверстия следует понемногу уменьшать.
3. По расположению: я бы немного, на 7-10 см, отделил нижний ряд, а остальные отверстия уже раскидал произвольно. Тут главное, чтобы всё пары и газы догорали и не вылетали в трубу, в том числе и вместе с пламенем вплоть до максимального режима.

Если прижимать всё отверстия вниз, или всё их равномерно раскидывать, то на максимальных режимах возможен перегрев чаши от более верхних рядов. Чтобы нагрев чаши был более-менее равномерным, я бы отделил нагревающий чашу нижний ряд от дожигающих верхних



Сейчас 7 рядов по 18шт + произвольно насверленных около 30шт. Все диаметром 6мм.

Значит по доработке для начала как я понял нужно:
1. убрать юбку
2. посчитать кол-во необходимых отверстий исходя из суммы их площадей = 1/5 площади дымохода. Исходя из того, что дымоход 100мм, у меня получилось, что нужно 45отв 6мм.
3. Глушу отверстия лишние. Оставляю один ряд нижний, затем через 70мм следующий, затем произвольно оставляю оставшиеся

Так?



Да, в общем так. Ну, 45, наверное, маловато будет. Оставьте чуть больше. Заказывайте или глиной какой-то, или цементом для глушителей, не заваривайте. Так проще будет.



Дымоход тонковат для печи на самотяге.



В планах перейти на наддув. Вентилятор ваз уже приобретен. Вопрос только нужно ли переделывать подачу масла, ПВ и ВВ? Сейчас подача масла трубка 10мм внутри трубы ПВ, ПВ - 40 труба, ВВ - 100 труба. Возможно ли оставить как есть, только доработать верх под наддув?



Под наддув уже другие отверстия (диаметр) необходим а то что пв в вв это можно оставлять
