Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

По щелям тут мало специалистов, хотя... Все в основном взрослые, специалисты по дырам ))) а так, направление верное.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Сделай ещё два прореза, но под углом для лучшего перемешивания воздуха, а в торце на 30 многовато, но всё зависит от наддува. Я у себя вынул дожигатель, поставил надув и проверил, на какое расстояние с щелей хватает давления воздуха (ставишь руку и чувствуешь напор воздуха) - надо подобрать так, чтобы хватало до стенок печки. Чем меньше отверстия, тем лучше перемешивание. С прорезями тоже можно посчитать пропускную площадь, а лучше опытным путём.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Сегодня сделал пробный розжиг на отработке, правда без маслобака. Налил через стакан верхней подачи керосинчику грамм 30 и потом налил отработки грамм 100. Через лючок поджег облитый (когда наливал сверху керосин и масло) комок асбестового шнура, намотанный на вершину пирамидки, сваренной из трех подрезанных гвоздей на 150, в тарелке было миллиметра 2-3 смеси отработки с керосином. Пропитанный комок загорелся моментально, я затем закрыл лючок, послышалось как пламя на комке асбеста обдувается входящим воздухом через трубку подачи отработки 3/4 дюйма (наддува нет, дымоход 105 мм по внутреннему диаметру и высотой около 6,5 метров), но масло в тарелке не загорается. Я просто слегка дунул в трубку подачи отработки, тут же занялось масло в тарелке, и послышалось интенсивное горение, но как бы прерывистое с высокой частотой, как выхлоп из глушителя автомобиля на оборотах 1000-1100. Вопрос: это не есть ли нехватка воздуха? Или наоборот чрезмерная тяга? Подскажите, пожалуйста. Дожигатель внутренним диаметром 90 мм.
В целом горело хорошо, в такой режим вышло сразу после моего дуновения. Все эти грамм 130-150 смеси масла с керосином прогорели минут за 15-ть. Когда потухло, минут 15-ть выжидал, стремно было подходить, боялся, что маслянные пары там могут опять возгореться с хлопком. Но каково было мое удивление, когда вскрыл печку, все слегка подкоптилось, масло выгорело полностью до капли, тарелка была сухая и в ней было несколько застывших пузырьков сажи.
Как бы вроде все работоспособно, осталось уточнить, что нужно сделать для исключения прерывистого горения (убавить или прибавить воздух, а может это из-за того что была не чисто отработка, а смесь с керосином), установить маслобак и попробовать при постоянной подаче отработки.
Фотки не сделал, т.к. забыл сегодня фотик.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Подключи бак и испытывай нормально, за 15 мин. ничего не поймешь, если разжигал без наддува, рокот может означать недостаток тяги, при этом мелкие факела проникают в подающую трубу и перекрывают на мгновение доступ воздуха, потом воздух попадает в печь, происходит возгорание факелов, через подающие отверстия снова в трубу и дальше по кругу, в режиме автоколебаний, отсюда и звук. За процессом горения можно наблюдать через трубы с помощью зеркала, чтоб при хлопках не опалить лицо. Во время гула внутри подающей трубы видны вспышки синего или желтого цвета.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

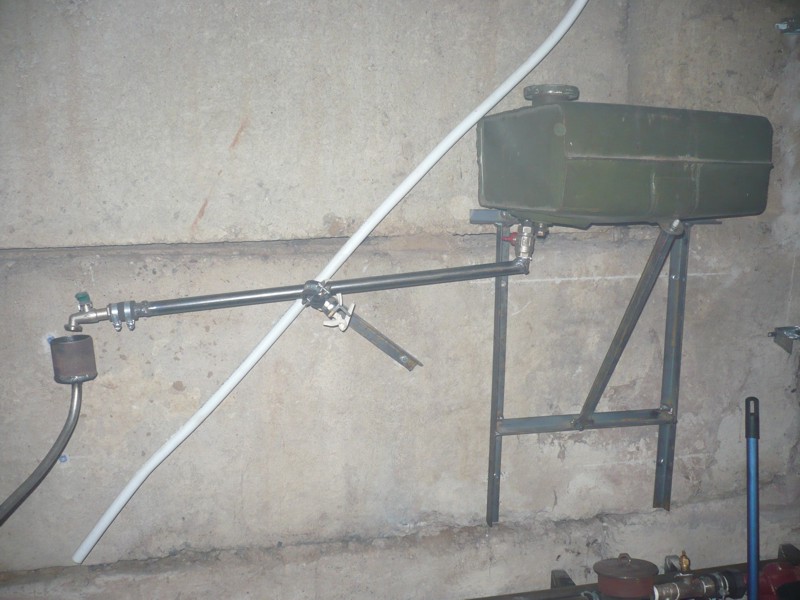

Спасибо за информацию, сегодня достал отличный бак литров на 20-25 из военчасти, закреплю и попробую с постоянной подачей. Все сниму на видео, тогда может объективнее что-то посоветуете. Попробую свою регулировку по воздуху.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Вобщем сделал сегодня масляный бак и разжег с постоянной подачей отработки струйкой, толщиной со спичку. Разгорелась быстро, опять послышались очень частые хлопки, посмотрел через зеркало в воздушную трубу и вот что увидел, пламя, во время хлопка, проникает в воздушную трубу через регулируемую щель. Если эту щель совсем закрываю, то почти сразу начинает идти дым изо всех щелей в помещение. Приподнимаю трубу, увеличивая зазор, дым перестает идти, но появляются эти хлопки.
Теперь думаю, что необходимо ставить наддув, remix59, ты был прав не хватает воздуха, тяга неоднородно тянет, тем более сегодня погода ветренная... Да и по дыму видно, что не сгорает полностью, идет черноватый дым... Беда...



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

При запуске нового отопителя следующая задача это выход на разогретый, максимально близкий к рабочему режим. В начале, хоть какой, пусть и неудв. И только потом следует делать выводы. Для начального запуска и прогрева я брал смесь отработки и дт.(но не керосина) в соотношении 1:1 .Холодная отработка толщиной в спичку это более 2л/ч, лучше начать с одного литра.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

А у тебя отстойник на дымоходе заткнут кирпичем или там заглушка, по фото не видно, нет там подсоса воздуха? Нужно заливать грамм 200-300 на запуск, а подачу выставлять частыми каплями, или тончайшей струйкой, на грани срыва в капли. Еще момент, дымоход толстостенный, прогревается долго, поэтому при запуске может получаться такой эффект, топлива не убавишь- тухнет, тяга еще слабая- горит с трудом, можно на разогрев небольшой вентилятор, а уж когда все засветится, тогда пробовать на тяге. С наддувом конечно все намного стабильнее, я на Р2 Д2, долго экспериментировать, пока понял как это лучше делать, еще у тебя есть в нижней дверке лючек, можно использовать его на разогреве делать доп. приток воздуха 5-10мм., "длинна" холодного дымохода увеличится на высоту печки, у меня помогает.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Здравствуйте ребята, хочу сделать вот такую воздухогрейку.. Отрезать верхнюю часть котла Дон-16 . врезать внутрь камеры сгорания шт 8 отражателей (труба 50) сквозных.
На наружной рубашке с одного бока сделать окно 25*25 см для выхода тепла. С другой стороны внизу(на внутреннюю рубашку) врезать трубу для вентилятора подачи воздуха в камеру сгорания. С этой же стороны повыше (на наружную рубашку) врезать трубу для вентилятора продува нагретого воздуха. С этой же стороны врезается и труба подачи отработки на тарелку сжигания. Верхняя часть камеры сгорания и камеры нагретого воздуха обратно приваривается. Нижняя дверца котла остается на месте.
Вопрос такой.
Не будет ли камера сгорания большой чтобы не возникали проблемы с дымностью?
И на какую высоту камеры сгорания лучше рассчитывать?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Огромное спасибо за советы. Сегодня попробую с приоткрытой заслонкой. Надеюсь поможет. Если нет, то надо ваять наддув. Пока буду топить дровами, благо еще есть то, что надо утилизировать. А завтра или послезавтра мне привезут из Москвы гофру нерж 20М и фитинги к ней. Буду теплообменник параллельно делать. Есть мысль ее намотать на балон через асбестовый лист толщиной 1-2 мм, а сверху мотануть минватой и закрыть все оцинковкой.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Эх! Сегодня не получилось, домашние дела... Завтра с утречка займусь.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Давай, ждем твоих успехов. Кстати, скажу из своего опыта по наддуву. Пробовал разные улитки. Много воздуха тоже плохо. Лучше ставить регулируемый поток. Раньше был от печки 210 , а теперь пришел к улитке на 220 в., с шибером на входе. Где-то в инструкции к импортному котлу читал - там поток воздуха регулируется по ШУМУ ГОРЕНИЯ ПЛАМЕНИ .



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Вообщем так, сегодня с утра решил сразу еще раз опробовать печь на отработке, сделал все как сказал remix59, т.е. залил где-то грамм 250 отработки, после грамм 30 керосина (солярки нет, но думаю керосин не хуже), поджег, приоткрыл нижнюю заслонку на 10 мм, потом приоткрыл кран подачи масла на очень тоненькую струйку, почти срывающуюся в капли. Вроде как началось разжигаться, но опять с выхлопом в воздушную трубу и в приоткрытую заслонку, но ничего трогать не стал, только чуть убавил зазор на заслонке до 6 мм. Ждал минут 20-25, печь так и не хочет выйти на нормальный режим, в помещении уже нечем дышать было от выхлопа, поэтому прекратил это безобразие, потушил, все внутренности вытащил, поставил колосник и разжег на дровах. Пока занимался доделыванием системы отопления и уборкой в гараже.
Завтра тоже надо доубираться в гараже и подготовить место для изготовления наддува, буду делать с подогревом от дымохода, чую времени займет прилично. Ну ничего, за недельку вечерами после работы думаю сварганю.

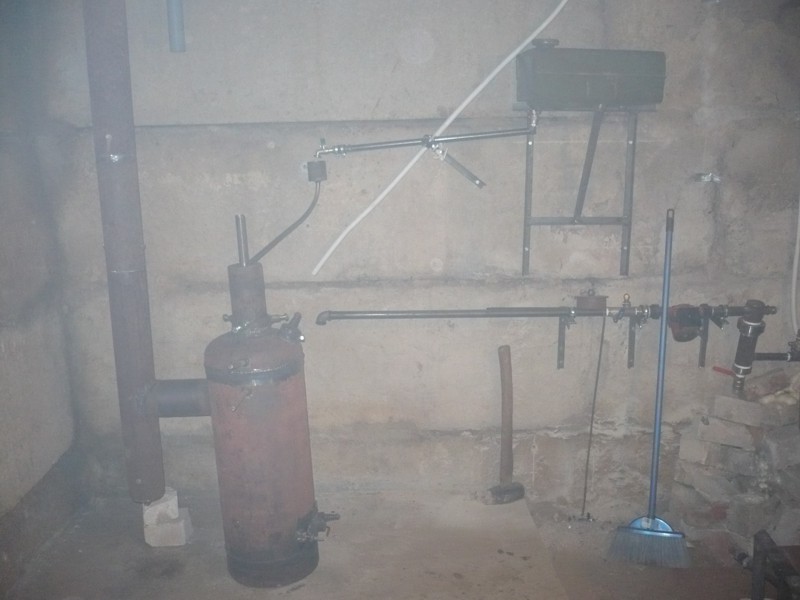

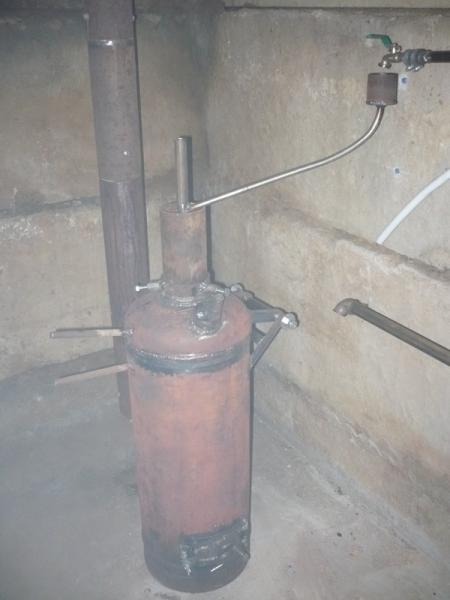

П.С. Снял видео хлопков на фотик сегодня. Качество не очень, конечно, но можно разглядеть все это безобразие...
1.

2.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Асбест - хороший теплоизолятор. Мотать ее надо непосредственно на камеру сгорания. А еще можно и внутри попробовать. Намотать например на каркас из арматуры 6 мм и разместить в верхней части камеры с зазорами от внешней стенки и трубы дожигателя так, чтобы теплообменник омывался горячими газами с двух сторон.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Андрей 171, такие проблемы возникают, когда слишком большая площадь воздушных отверстий, я это выяснил когда первый раз настраивал свой котел, кроме диаметра, расположения и количества отверстий подачи, выяснилось, что агрегат очень критично относится с объему суммарной подачи воздуха в него, несколько лишних отверстий, вызывало такой, как у тебя эффект, приходилось заваривать лишние отверстия. Наддув конечно уменьшает такой эффект, но если перестараться с отверстиями он все равно будет проявляться, особенно в первые пол часа работы, мы подаем топливо в еще холодную печь, оно накапливается и при выходе на рабочий режим происходит его резкое выкипание (те самые 250 г.) и от переизбытка горючего может проявиться подобный эффект, затем режим горения устанавливается и начинает зависеть от величины подачи. Заслонкой, на Р2 Д2 я пользуюсь очень аккуратно, оставляю щель не больше 5 мм., и при первых признаках дымления уменьшаю этот зазор, даже зазор 1мм. влияет на интенсивность горения, на котле все это делается с помощью краника на верху подающей трубы, регулирующего подачу воздуха в чашку.
Можно попробовать разжигать по другому, положить в чашку кусок ветоши пропитанной керосином, включить маленькую подачу топлива и поджечь ветошь, печь будет выходить на режим плавнее, вместо ветоши отлично работает не догоревший остаток после предыдущей работы печи.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

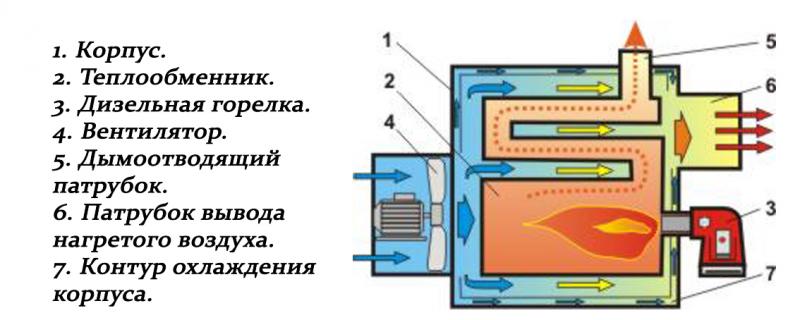

А если вместо надува сделать откачку выхлопа? Шум от кулера будет на улице, причем больше тепла можно оставить в помещении, герметичность системы сделать легче. На эскизе, на позиции 5 выхлоп можно сделать холодным, вместо дизеля масло, вместо воздушной рубашки жидкость (мне надо греть жидкость), на крайняк сделать прямой выхлоп в обход змеевика с заслонкой на случай отказа вытяжки. еще вариант на втором рисунке котел обварить коленьями напротив коленьев сделать отверстия воздухо подачи идожигать в коленьях тоже можно сделать отбор тепла

У кого водогрейки на отработке, отпишитесь, пожалуйста, как работают и как долго без остановки (часы наработки до чистки или любого вмешательства).



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Добрый день, всем..
Возможно причина игнора в том, что рисунок не очень корректный ( ошибся с выделением трубы подачи отработки - исправил),
может в чем то другом. Но помощь необходима.
Если кому нетрудно - помогите или пошлите подальше, но по нужной ссылке..



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Всем привет! Вот думаю сделать печь закрытого типа с наддувом из кислородного баллона, но не знаю какие размеры применить. Если есть у кого возможность, подскажите.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

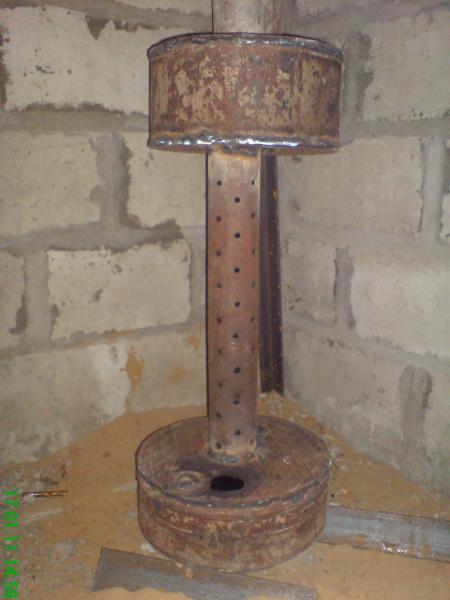

Здравствуйте. Начитавшись всего на этом сайте, решил сделать печку на отработке для, начала решил сделать ЧП. Так для старта для испытаний. Вот только испытания прошли не очень, а именно (Печь сделана из кусков газового баллона между нижней и верхней частью труба Ф75 в ней 64 отв. Ф8 длинна 50. Сверху под дымоход труба Ф90. Сам дымоход на 120 в помещении и 200 на улице длинна 5м) при розжиге вроде бы всё начинается нормально, но потом когда масло начинает испаряться огонь пыхает из заливного отверстия - оно открыто полностью при попытке закрыть хочет потухнуть. И вот так пока не выгорит масло. На нормальный режим горения не выходит. Предположение, что не хватает воздуха. Кто что посоветует, эксперты?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Непонятная схема (размеры?). Зачем делать обдув внутри, где тяжело чистить, если можно сделать обдув снаружи или конвекционный кожух.
