Печи на отработанном масле своими руками

Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

ЧП работает на тяге, возможно ее не хватает, где 90 переходит в 120, а 120 переходит в 200, нет ли подсоса воздуха? Отверстия в дожигающей трубе начинаются от самого ее основания? Это важно.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Как нарисовал, так и помогли.
Ничего не понятно, такой на форуме точно нет, некуда посылать.:-)



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

А у меня ноут скопытился, пишу с работы. Вчера намотал гофру нерж. на печку через два слоя асбестового листа, толщиной 0,5 мм. Начал заливать систему тосолом, потекли (уж где-где, а тут бы никак не подумал) через конусные резьбы датчиков температуры, причем оба и на обратке и на подаче. Отдал на работе токарю поправить, сегодня дубль два будет, заливка и проба. Наддув пока в процессе. Сделал только короб на дымоход, улитку буду делать самопальную.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Согласен рисовальщик из меня не очень. Объяснить попробую ))
Сложного ничего нет. Та же камера сгорания и контур нагрева воздуха (конвекционный кожух), в которые отдельными вентиляторами нагнетается воздух.
Единственная доработка это отражатели (трубы 50), которые установлены в камере сгорания на 20 см выше тарелки с отработкой.
Эти трубы приварены с обеих сторон к стенкам камеры сгорания, но торцы у них открыты, т.е. фактически они выполняют функции контура нагрева воздуха, воздух из них выдувается тем же вентилятором. Замысел - забор нагретого воздуха из камеры сгорания!!
Сам, что сказал, понял))
Размеры камеры сгорания 35*35*55.
Для полного сгорания отработки нужна высокая температура в камере сгорания.
Позволяет ли такая конструкция достичь оптимального температурного режима для полного сгорания отработки или есть смысл установить дополнительно отражатель (лист железа) под имеющимися, для уменьшения объема камеры сгорания?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Везде где есть соединения труб дымохода уплотнено асбестом. Отверстия начинаются от основания 1см.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Вчера залил систему, разжег печь на дровах. Вот результат: система емкостью 90 л тосола прогрелась от 0 до 50 градусов за 2,5 часа, гидроаккумулятором создал давление в системе примерно 1,5 атмосферы, проявились еще три-четыре течи в соединениях. Температура в помещении гаража размерами 4х6м и высотой 3м прогрелось от 0 до 9 градусов за эти 2,5 часа.
Вывод: Переделать все соединения с фум-ленты на лен с термостойким герметиком, необходимо добавить 3-4 витка теплообменника и закрыть его коробом (однозначно! наружняя сторона не получает отраженного от короба тепла), поставить реле времени на работу насоса. Но в целом система работоспособна, нужно только немного доработать в плане увеличения КПД, а соответственно уменьшения времени нагрева теплоносителя.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Камера сгорания, это то, где непосредственно горит отработка, в данном случае сковорода, важно как туда подводится топливо и воздух, как происходит перемешивание паров топлива и воздуха, т.е. как устроена непосредственно горелка.
По рисунку понятно, что есть некий кубический объем, в него заходит воздух и подводится топливо, на дне объема стоит сковорода и все, если сжигать так, то не важно как будет отбираться тепло, отработка будет сгорать плохо, с дымом и копотью, вварные трубы и внутренний объем отопителя покроются ей изнутри и теплообмен будет очень плохой.
На форуме не раз звучала простая мысль: нужно разделять печь на части, на объем горелки (может в свою очередь состоять из нескольких объемов- камер), где все способствует качественному сгоранию и теплообменный обьем с которого снимается тепло. Исходя из этого сформулируй вопросы.
1. Устройство горелки.
2. Организация теплосъема.
Как можно подсказать например: Какой лист какого размера, толшины, под каким углом и где тебе поставить или нет.
Что конкретно тебя интересует?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Возможно зеркало испарения диаметром 300мм (диаметр газового баллона) слишком велико, для дожигающей трубы 75мм. не обеспечивается отвод паров, их давление в трубе выше, чем создаваемое дымоходом разряжение, воздух не втягивается в отверстия, дожигатель не работает, сделай дожигатель на 90мм, а дымоход на 120мм. или уменьши плошадь испарителя- установи в нижнем объеме чашку на подставке меньшего диаметра и подавай отработку в нее, одновременно обеспечишь безопасность, при попадании воды и вскипании топлива, оно просто стечет в пустой объем.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Печь на отработанном масле устроена так:
В камеру сгорания воздух поступает через вентилятор. Для равномерной подачи воздуха в камеру сделана рогатка из трубы 32, с прорезью по всей длине. Установлен сий агрегат на самом низу. Отработка поступает через боковую стену по трубе диаметром 15 мм и капает в тарелку диаметром 25 см, которая установлена на пьедестал (кирпич). Таким образом, воздух поступает в камеру снизу с двух сторон стенки, и поднимаясь смешивается с парами отработки.
Теплосъем :
Воздух нагретый поверхностью камеры сгорания и в дополнительно установленных в камере сгорания сквозных трубах выдувается в помещение по конвекционному кожуху вентилятором.
Отражатель (лист железа 35*35 см толщиной 6 мм, прорезь по центру 15*15 см) хочу установить выше тарелки на 20 см снизу выше оговоренных труб. В результате камера сгорания получится 35*35*35 см, а верхняя камера будет функционировать как теплосъемник.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Вы сами придумывали такую конструкцию, или где-то видели работающую? Конструкция интересная, некоторые сомнения вызывают прорези в возд. трубе, там бы в ряд отверстия по 1,5 мм., чарез 5мм., направленные в чашку, или кольцо с отверстиями от старой газовой духовки (там кольцо из тонкой трубы с отверстиями, еще сосок торчит, куда спичку подносить, чтоб зажеч), как раз бы подошло. Разделительный лист можно поставить и потом, а попробовать без него. Удачи в строительстве.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Видел буржуйку (на дровах) с такими вот сквозными трубами, и вентилятор выдувает через них тепло. Грело нехило. Остальное - сам и с форума.
Насчет газовой горелки, так трубы от него я и поставил. Только засомневался в их воздухопроводности и сделал болгаркой прорезь 3мм шириной и по всей длине.
Разделительный лист поставить потом будет проблематично. Придется вскрывать боковину или низ.. Ну да ладно, отрицательный результат тоже результат.. попробую без. Еще раз спасибо.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Специалисты, добрый день. Помогите, зайдите в тему http://www.termoportal.ru/forum38/thread798.html. Всем спасибо за содействие.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Всем здравствуйте! Хочу поблагодарить всех учасников форума! Особое спасибо Kiril, именно его идеи помогли добиться результата и построить печку на отработке для отопления гаража. При потреблении 1-1,5 л отапливается больше 120 куб.метров помещения. На улице сегодня -21, в гараже после двух часов работы отопителя +15, из обслуживания - только чистка с утра! Всем респект и уважуха!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Поздравляю Uva. Фото в студию. :-) Сам тоже хочу строить печь как у Kiril'a



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Завтра при чистке сфотаю и выложу! А пока только видео!



Новая конструкция печи на отработанном масле.

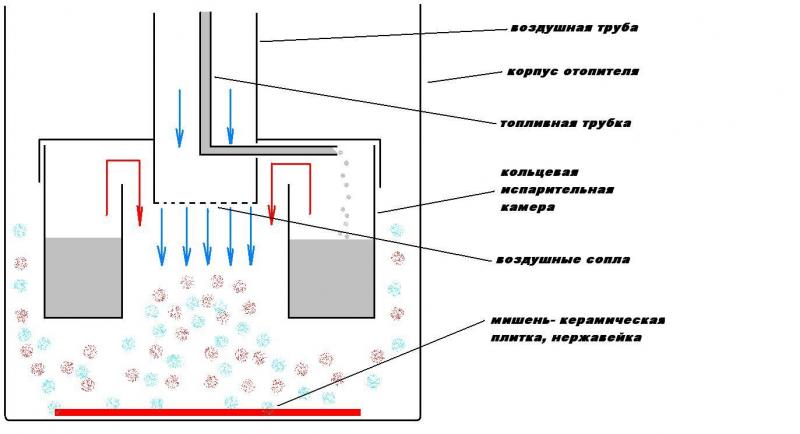

Предлагаю к всеобщему обсуждению новую конструкцию горелки, для печи:
Конструкция не имеет подачи первичного воздуха, подогрев первичной камеры происходит от горящего, в центральном канале факела, наличие отверстий в торце воздушной трубы необходимо для создания высокой турбулентности в зоне перемешивания паров топлива с воздухом.
Конструкция подачи топлива может быть и какой нибудь другой.
Кольцевая первичная камера может прикрепляться как к крышке воздушной трубы, так и располагаться на дне корпуса печи, на ножках.
Для чистки труба и камера вынимаются.
Поджиг производится так- топливо наливается на дно печи, на поверхность мишени и поджигается, включается подача воздуха. По мере выгорания налитого топлива происходит разогрев первичной камеры и начинается поступление паров топлива из нее в зону горения, горение постепенно переходит в центральный канал.
Основной факел горелки отражается от мишени и по зазору вокруг первичной камеры попадает вверх омывает стенки печи и выходит в дымоход расположенный в верхней части.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

remix59, с уважением отношусь к тому что вы делаете, но вопрос - какая практическая польза от такой конструкции горелки?

Пока рассматривал картинку и написал сообщение, сообщение remix59 исчезло (



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

В отдельной теме.
Польза такая же, как и от всех других - тепло и качество.



Re: Новая конструкция печи на отработанном масле.

Задам вопрос по-другому. Чем эта конструкция горелки лучше печи с обычной пиролизной камерой (например как у Kiril или Vladbor)? Какие цели вы хотели достигнуть такой конструкцией?

З.Ы. не примите за наезд, хочу разобраться, для чего нужно такое усложнение конструкции. Из рисунка видно, что она работать будет. Единственное, мне кажется, что в камере нужно будет поддерживать какой минимальный уровень масла, чтобы оно испарялось со всей площади пиролизной камеры.



Re: Новая конструкция печи на отработанном масле.

Лучше она или хуже - пока сказать не могу. Цели такие: повысить температуру в первичной камере без организации горения в ней (конструктивно исключить попадание в нее воздуха) и предполагаемая , более устойчивая работа при низких мощностях, камера должна лучше прогреваться, омываемая раскаленными газами, со всех сторон, а не только от разделительного диска, который на малых мощностях остывает. Еще одно преимущество- смесь готовится и горит в очень узком вертикальном канале, а не размазывается струями воздуха по большой вторичной камере.
При достаточной температуре первичной камеры любое, разумное количество топлива будет испаряться не важно с одной стороны или по всей окружности (лучше по окружности), трубку подачи можно и с тройником сделать и подавать в несколько точек (потому и говорил о вариантах подачи). Регулировать мощность можно количеством подаваемого топлива и силой наддува.
