Печи на отработанном масле своими руками

Re: Новая конструкция печи на отработанном масле.

Хочу сделать печку без дожигательной трубы, вернее с соплами дожига внутрь печки примерно как у masteratti. Схемку выложу позже. Главное, что отверстия дожига направлены к центру печки и под углом вверх для создания эжекции. Так сделали чехи на своих буржуйках на отработке.



Re: Новая конструкция печи на отработанном масле.

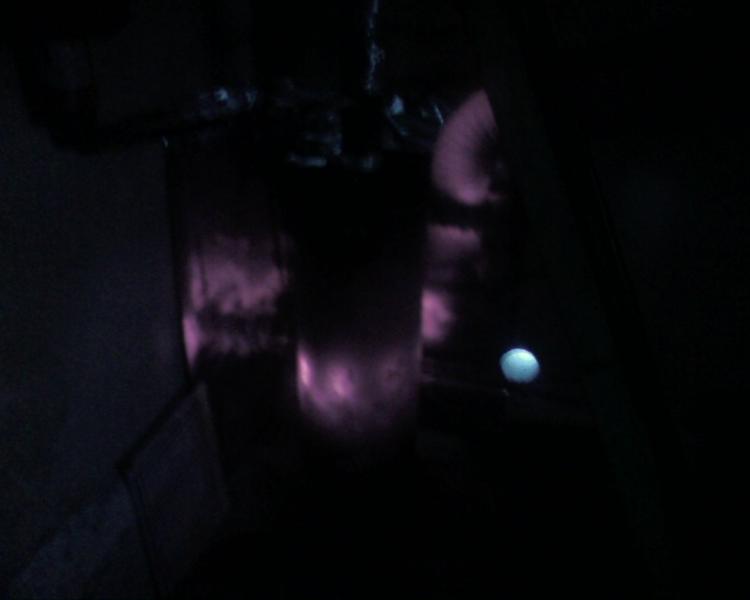

Картинка о красном дымоходе, чтоб не быть голословным (первичного воздуха много через масло подающую трубу...), за качество фото извиняюсь - телефон...



Re: Новая конструкция печи на отработанном масле.

Верю, я всегда открываю этот кран в конце работы котла, чтоб облегчить чистку, но, как при этом работает дожигатель, на все отверстия, как же без него?



Re: Новая конструкция печи на отработанном масле.

Мы, как раз обсуждаем такую схему горелки в "Печах..." с Тиамо, в такой схеме в принципе нет первичного воздуха, через сопла подается сразу вторичный, а отработка в чашке подогревается излучением близко расположенных факелов. Схема вполне работоспособна и распространена в пром. аппаратах работающих и с наддувом и на тяге.



Немного доработал свою печку.
Убрал из трубы нагнетателя все изгибы, чтобы не тормозить воздух.
Отверстия насверлил как тут советовали в начале темы : 45 по 3 мм с шагом в 7 мм. В торце трубы 3 отверстия 5мм.
Труба - квадратная, что-то около 4 на 6 см.
Выхлоп приварен к баллону там где был вентиль.
Нагнетатель зафигачил в баллон прямо рядом с выхлопом, немного под углом.

При подаче струйкой толщиной со спичку дыма нет вообще, греет неплохо (при -5 за 2 часа нагоняет около +20) .
Но хотелось бы иметь турбо-режим для быстрого прогрева.
Если тупо увеличить давление наддува - можно будет жечь без копоти больше отработки или все упирается в объем камеры сгорания? (50-л баллон).

Да, еще вопросик. У меня на печке осталась топка и поддувало от прошлой версии ;)
Подозреваю, что через их щели может подсасывать холодный воздух. Как бы это их уплотнить не заваривая?

А, и ещё вопросег: блин для сжигания отработки стоит класть в топку?
Сейчас все горит прям на дне баллона.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Тут, как говорится, несколько неизвестных :)
Может скажу что-то не правильно, пускай местные ГУРУ поправят.
Как и в любом двигателе внутреннего сгорания существует зависимость, которая характеризуется приблизительно так:
Для сжигания Х литров топлива, нужно потратить Y литров воздуха.

Соответственно, если испарительная камера при увеличении подачи топлива сможет произвести больше пиролизного газа, то подав больше воздуха, мы получим больше тепла.

P\S правда, скорее всего сжигание будет проходить уже не синем пламенем, а красно-белым :-)



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

За основу взял р2 д2. remix59, спасибо. Баллон от пазика, тарелка под отработку из диска от оки, диаметр подходит. Подача масла сверху, регулировка подачи воздуха сферическим сигментом. Фото будет позже, пока мудрю дымоход или его замену, здание очень высокое.
Труба будет золотая.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Привет всем! Сделал печку как у F8888, но не нравился расход масла. У меня маленькая теплица и нужно было добиться, чтобы расход был 200 гр. в час. Сделал подачу масла не по принципу сообщающихся сосудов, а с регулировкой через кран. Получился расход от 150 гр. до 1-го литра в час и соответственно мощность. Наслаждаюсь экономией!!!!



Re: Новая конструкция печи на отработанном масле.

Я почему-то думал, что у тебя нижний подвод... так у тебя вообще коксуется в вертикальной трубе? У меня торчало из дожигателя 5-7мм и была навернута гайка 1/2 дюйма- коксовалось жутко, 2-3 часа, печь замолкала и плевалась в обратку отработкой с жуткой вонью
После выворачивания пробки кокс пропал, а то, что торчало за торцем дожигателя отгорело и отвалилось
В планах приварить чтоб не торчало и нержавейку... "энерционность" печи снизилась в разы, печь тухнет через 3- 5 минут после закрытия крана подачи топлива, да и как я представляю на тарелке у меня не находится отработки вообще- она просто не успевает долетать до нее.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Так над сообщающимся сосудом, который вне печи, тут у всех вроде как бачки с краном, которым регулируется подача?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Скажи, а каким материалом обшита стенка и как он кроме того, что отражает тепло держит нагрев?



Re: Новая конструкция печи на отработанном масле.

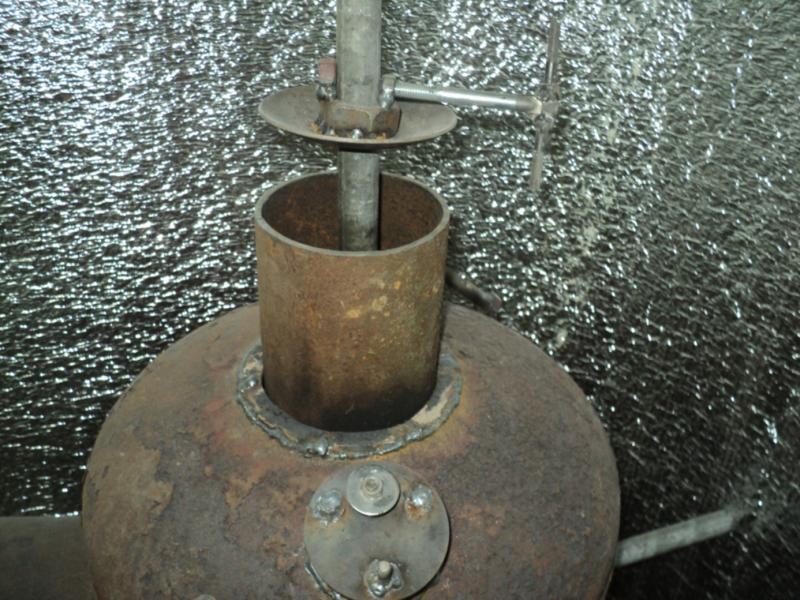

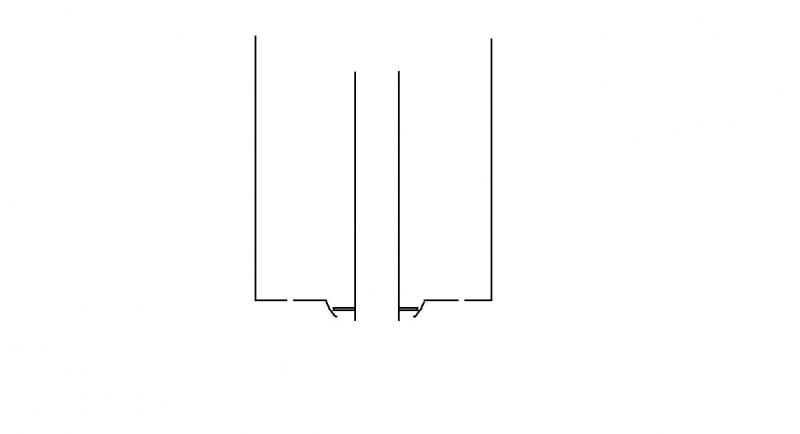

Первый котел я делал по скупым намекам ВВ, и тогда впервые применил подающую трубу большого диаметра, за что получил от него критику. трубу я сразу задумал для регулировки подачи первичного воздуха, сначала клал на нее жиклеры с разными отверстиями, а потом поставил шаровый кран, так он до сих пор там и живет. Нижний торец у меня сначала торчал на 15 мм., появилась проблема как у тебя, потом я передалал все как на рисунке.
Донышко сделано из верхней чашки пружины 2110, а на трубу подачи приварил кольцо, сейчас она не контачит почти ни с чем, но раз в неделю прочищать все таки приходится в основном в морозы когда котел работает на полную.
Нижняя подача у меня на Р2-Д2.



Re: Новая конструкция печи на отработанном масле.

А я понял, что у него нет подающей трубки для масла... просто летит по центру....и регулировки первичного воздуха не видно? Или я туплю :(



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Обшита стена пеноизолом 10мм., тепло держит хорошо, но на таком расстоянии не оставляю, боюсь оплавится. Поэтому ставлю экран из профлиста вокруг печки.
Подскажите, чем заменить дымоход?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Да, еще хотел спросить:
у меня режим без дыма очень сложно подловить - чуть больше сделаешь подачу - начинает через некоторое время коптить.
Чуть меньше - постепенно пламя уменьшается и тоже начинает коптить (видимо из-за переизбытка воздуха). Масло подается в печку сбоку, стекает по стенке баллона. Как думаете, если удлинить трубку до центра баллона - приход будет?
Да, еще вопрос - кто чем обдувает печку? У меня вентилятор от какого-то форда, такое ощущение что он при не сильно большой мощности печки ее просто переохлаждает... Такое может быть?



Re: Новая конструкция печи на отработанном масле.

remix59, так ты пробовал глушить три торцевых отверстия и подавать первичный воздух только через подающую масло трубку? А чистка с таким подводом в разы проще, чем с нижним - я шомпол длинный сделал и просто пробиваю им сквозь масло подающую трубу.



Re: Новая конструкция печи на отработанном масле.

Вся информация ВВ, что есть на паре снимков, тут уже много вокруг них напридумали.



Re: Новая конструкция печи на отработанном масле.

Нет не пробовал, с полностью закрытым краном и отверстиями у меня голубое пламя.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Трубы из оцинковки, начиная с 2-х метров и выше, достаточно дешевые и легкие, соединяются саморезами или заклепками, не ржавеют.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Фольга алюминиевая строительная на стены за печь - ик излучение отражает на 5 - под ней ледяная стена
Мой дымоход- по помещению металл (чтоб тепло отбирать в пользу), а на улице асбестоцементная труба.
