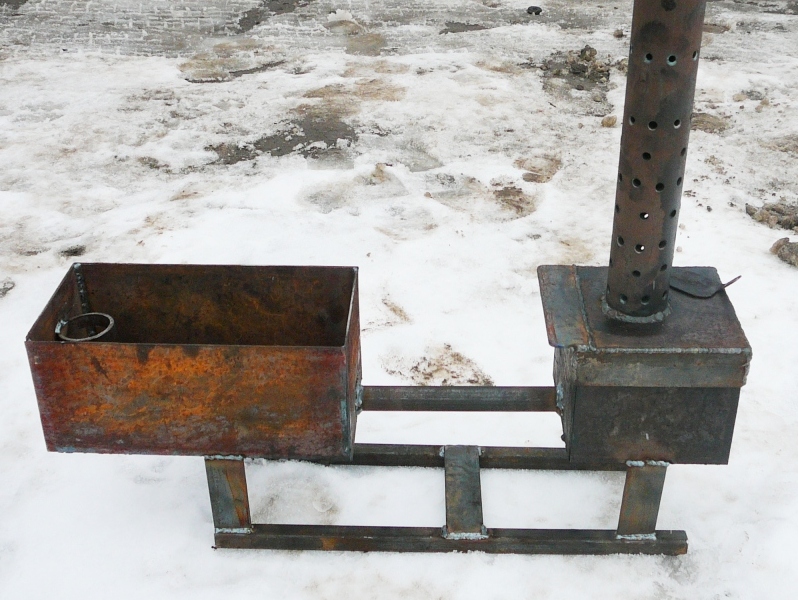

Делал еще вот такой вариант, размер 150х150х120, труба 56мм. 48 отв. по 9мм.
Работает нормально, но для моего бокса оказалась маломощной.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Сначала сделал самодельный бойлер, наварил на дымоход трубу большего диаметра, но греть воду бойлер отказался, тогда прорезал у него в верху и внизу большие окна и поставил улитку в верхнем окне, бокс размерами 6х12х3,5 м отапливается, но вентилятор сильно шумит.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Лучше поставить снизу. Так как при выключении вентилятора и горячей печки он сильно нагревается. Я так один вентилятор сжёг, потом вниз переставил.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Кожух вещь стрёмная для воздухообогревателя такого. Когда я экспериментировал с такой печкой, у меня при выключенном вентиляторе шёл сильный перегрев и прогорела верхняя крышка.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Вентилятор стоит ниже, воздух подается по алюминиевому рукаву, нагревается только он.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Естесственно, т.к. Вы обдуваете менее нагретый элемент. Сравните теплоемкость металла толщиной в 6-10мм и трубу с относительно тонкой стенкой, даже если принять, что площади поверхностей равны.
ИМХО, эффект был бы ощутимый и с вентилятором от компа, установи Вы кожух не на вып.трубе, а на верхнем бачке-теплообменнике, как я показал на рис. выше.
При интенсивном обдуве менее теплоемкая деталь быстрее остывает.



Re: Ответ: Чертежи или схема для изготовления печи на отработанном масле.

Интересная конструкция, но...
Что-то мне не совсем понятно предназначение отверстия в торце теплообменника.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Попробовал изготовить печь, как в посте 157. Судя по печи на фото и принять, что труба для подачи воздуха 100 мм, то печь сделана из 90 литрового баллона.
У меня при работе на улице (с нагнетанием вентилятором без дымовой трубы) была такая же картина как на фото - раскалилась до красна.
Печь сделал из половины 90 литрового баллона диаметром 350 мм.
Жаровая труба 100 мм вварена в верхнюю крышку, верхняя крышка съёмная, выход дыма диам. 100 мм в бок.
Нижняя часть печи - родная часть баллона (при первых испысаниях заливалось 700 г. масла - с поддувом вентилятора сгорело за 15 мин).
Дальше пробовал запустить в гараже с установленным дымоходом.
Сделал несколько глупостей:
1. Налил 3 литра масла в печь (много для пробы)
2. Отработка оказалась с водой
3. Отвод дыма от печи сделал гибкой алюминевой гофрой на длине примерно 1 метр, так как покупать кучу жестяных углов было западло (видел гдето на фото, что так было сделано) - НИКОГДА ТАК НЕ ДЕЛАЙТЕ!!!

Что произошло дальше:
Разжог печь с саляркой - загорелась с полпинка даже без вентилятора, начала разогреваться всё шло нормально, пока не выкипела из масла вся вода. Дальше пошло очень интенсивное испарение масла со дна печи и она стала гореть рывками. При этом гибкая гофра стала сильно резонировать и трестись. При установке вентилятора резонирование усиливалось.
Очень захотелось печь полностью погасить. Для этого сначала частично был перекрыт воздушный вход - она начала дико дымить. После полного перекрытия воздушного канала огонь погас, но испарение масла продолжалось, что привело к 3-м последовательным хлопкам в печи и дымоходе. Первыми двумя хлопками гибкую кофру растянуло, как змею, а 3-м порвало. Благо печь уже негорела, но вонища была страшная.

Выводы:
1. Печь такой конструкции должна быть с дозированой подачей топлива и ограниченным его объёмом для горения, либо с малой площадью горения если делается кастрюля. При "Кастрюльном" варианте остаётся открытым вопрос "как это быстро потушить и не взорваться?"
2. На печи должен быть взрывной клапан для сброса давления при хлопке
3. НИКОГДА НЕ ИСПОЛЬЗОВАТЬ ГИБКИЕ ВЕНТИЛЯЦИОННЫЕ ГОФРЫ на стыковке дымоходов!!!

Буду городить капельницу и железную тарелку на дне. Придётся разориться на жестяные углы. Фото позже. Эксперементы продолжаются....



Re: Чертежи или схема для изготовления печи на отработанном масле.

А как же разделение камер сгорания?
Я тоже у себя сгородил такую же конструкцию из балона. Правда еще не запускал.
Думаю - чем разделить камеру? Чтобы в одной шел процесс медленного горения с испарением, а в другой интенсивное горение. А еще думаю - сколько же масла должно быть в нижней камере, как скоро она за коксуется и как ее чистить не ныряя со щеткой в котел?. Спасибо за советы F88888, учту, когда буду пробовать поджечь это хозяйство. :-)



Re: Чертежи или схема для изготовления печи на отработанном масле.

Вчера вечером ещё раз запустил печь (уже с жестяной трубой). Конструкцию не менял, регулировал подачу воздуха. Работать такая печь может, но нужно уменьшить площадь горения масла на дне при одновременном увеличении подачи воздуха иначе печь дымит. Как вариант - можно увеличить сечение дымохода - но это не мой случай. Делить камеры не вижу смысла.
На счёт чистки - сильно заморачиваться не стоит. Если дать маслу полностью выгореть - остаётся очень лёгкий пепел, который даже отскабливать не надо (просто собрать маленьким совочком или пылесосом :-) ) - проверено 2 раза.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Думаю, что для того, чтобы происходил крекинг, т.е. разложение отработки на более легкие фракции, необходим максимальный нагрев отработки в баллоне (толстые стенки баллона замечательно передают тепло от пламени к отработке). Поэтому, разделение на камеру предварительного и вторичного сжигания в данном случае не уместно, а интенсивность горения регулировать дозированной подачей отработки (капельница или медленный насос).:-)



Re: Чертежи или схема для изготовления печи на отработанном масле.

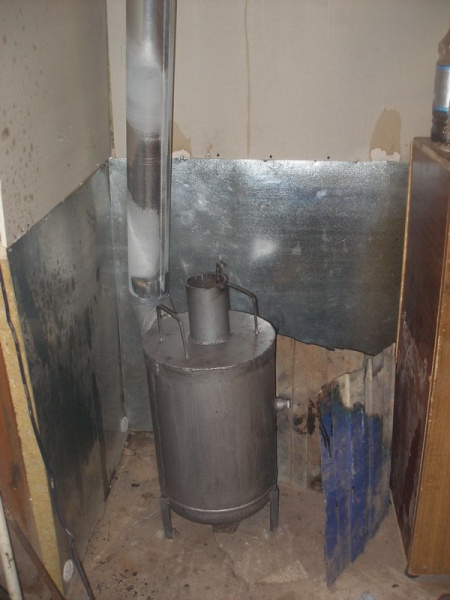

Итак, прошли успешные испытания печи закрытого типа на отработанном масле.

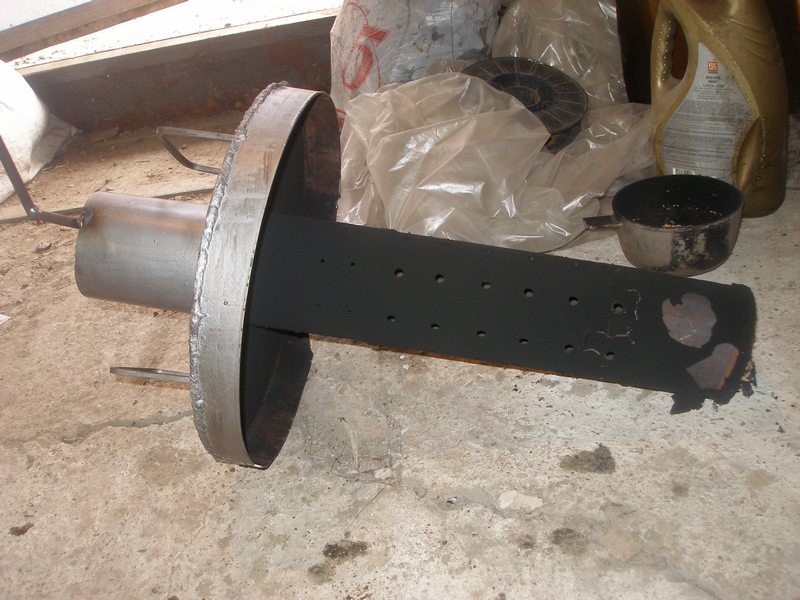

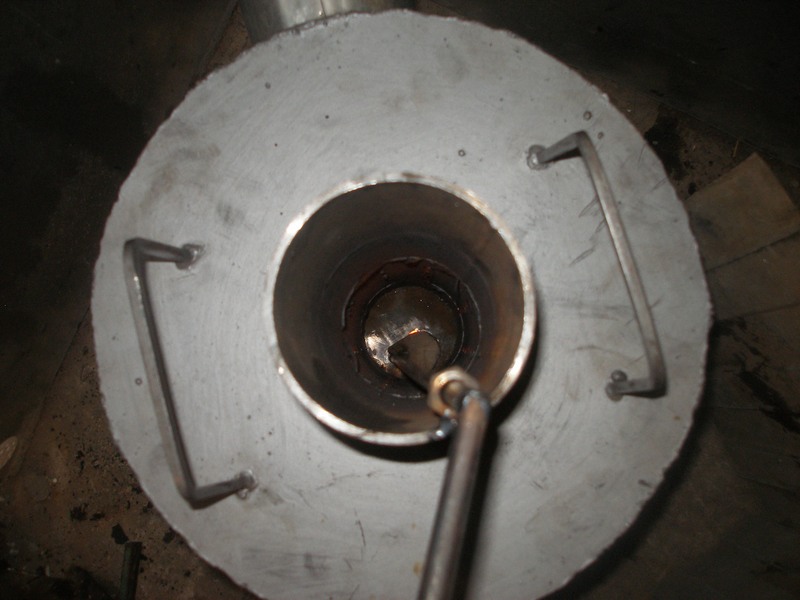

Поставил заслонку на подачу первичного воздуха вместо заглушки с пятью отверстиями.
В качестве масла использовалось индустриальное чистое масло в количестве 2 л.

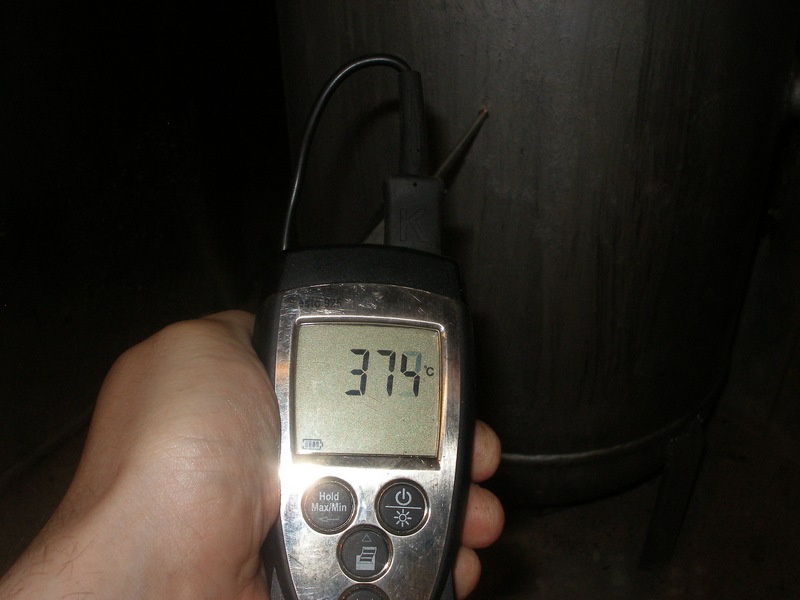

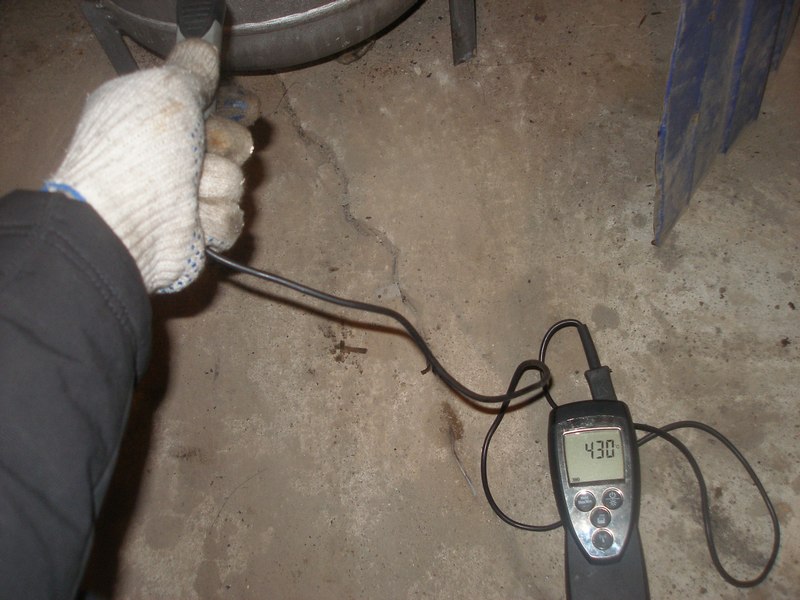

Регулировка горения - встроенной заслонкой внутри трубы. Измерение температуры - электронный термометр с датчиком до 750 оС. Дымность оценивалась визуально.
Что получено:
Визуально не видно горит печь или нет (слышен небольшой гул)
В полной темноте видна слегка алая поверхность. Это работа печи на минимальной мощности - дальше не позволяет сечение дымохода и наличие на нём трёх колен.

Прошу оставлять отзывы и коментарии.



Re: Чертежи или схема для изготовления печи на отработанном масле.

А если регулировать подачу воздуха на верхнем конце трубы, количество будет меняться и для дожига и для сковороды.
А в верхней крышке сделать отверстие с закрывашкой, рядом с трубой и использовать его для розжига и визуального контроля горения.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Еще можно закрепить сковороду к нижнему концу трубы и она будет доставаться вместе с ней, но тогда подавать отработанное масло придется сверху.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Вроде не маленький дымоход у вас, может дело не в нем, просто отработанного масла побольше подавать. Отсутствие дыма говорит о достаточном для горения количестве воздуха.:-)



Re: Чертежи или схема для изготовления печи на отработанном масле.

Идею понял, но я так пробовал до установки заслонки внутри трубы. До этого была заглушка в конце трубы с 5 отверстиями. В этом случае соотношение первичного и вторичного воздуха остаётся постоянным (конструктивный коэффициент) и если в него не попасть, то печИ на отработанном масле либо будет не хватать первичного воздуха для розжига (разгораться будет ооочень долго), либо вторичного воздуха для горения (дымить будет сильно), либо сечения дымохода, чтобы выпустить продукты сгорания (будет сильно гудеть, будут обратные хлопки и дым в помещении), хоть как закрывай верхнюю трубу. Подачу вторичного воздуха уменьшать не хочу, так как это уменьшает скорость дымовых газов (теряется тяга), количество воздуха для дожигания и вытяжку испаряемого масла при непредвиденном погасании. При уменьшении количества вторичного воздуха дымит жутко. Пусть лучше вторичного воздуха будет немного больше, чем надо.

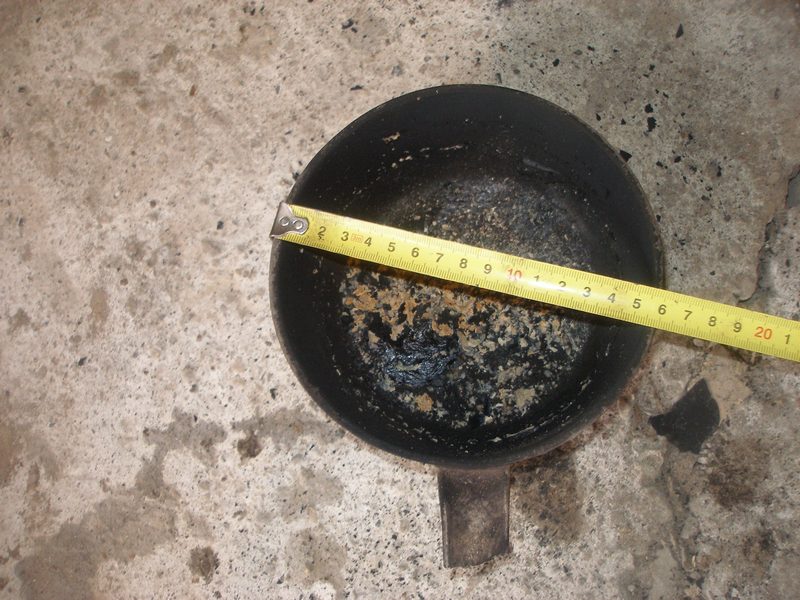

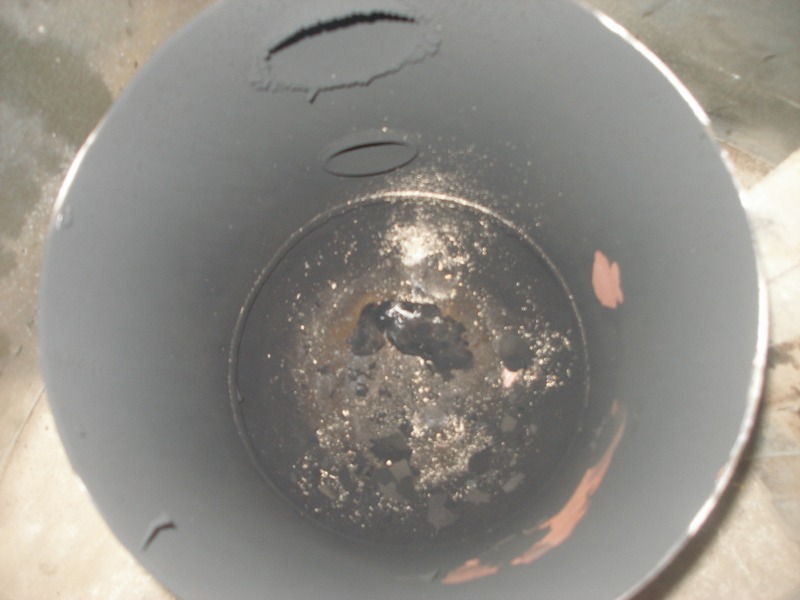

На данный момент подача масла в печь отсутствует - работает на первоначальной заправке до полного выгорания. Сковороду к трубе привязывать нет смысла, так как её проще достать из печи с глубины 50 см и вытряхнуть.

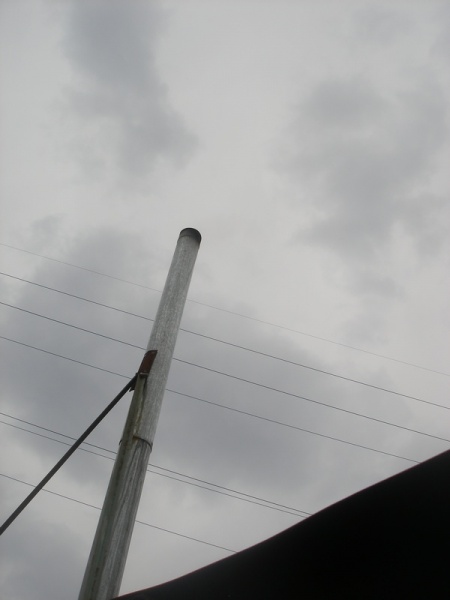

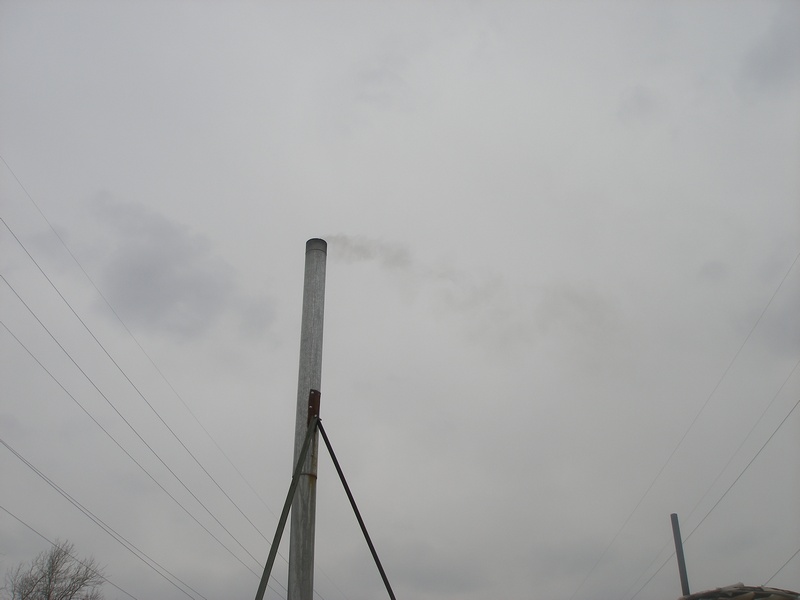

Труба после печи на фото действительно 120 мм, но это всего одна вставка длиной 120 см, а дальше переход на 110мм общей длиной 3,5 метра с двумя коленами и горизонтальной частью 1 метр. Если позволит время летом пробью кровлю и сделаю прямую трубу.

По схеме подачи масла пока в раздумьях между верхней и нижней подачей.
При верхней подаче печь проще погасить и легче регулировать кол-во масла, меньше влияние воды в масле, но капельница может не работать при густом масле (например компрессорном или трансмисионном) зимой при начальной растопке.
При нижней подаче (с расширительным баком по принципу сообщающихся сосудов) потушить печь на отработанном масле безболезненно, без полного выгорания отработанного масла и хлопков при его неполном выгорании маловероятно (сегодня сжег 2 литра масла - печь выйдя на режим работала с полностью закрытой нижней заслонкой только за счёт негерметичности заслонки). Кроме того высока вероятность закоксовывания трубы, соединяющей расширительный бак и печь из-за высокой температуры стенки печи. Постоянно чистить соединительную трубу мне не улыбается. Скорее всего будет нечто среднее - как сделаю - расскажу.

Спасибо тем, кто дочитал до конца...

P.S: С 1 мая дорогие товарищи!!!

PPS: Усё пошол пить водку



Re: Чертежи или схема для изготовления печи на отработанном масле.

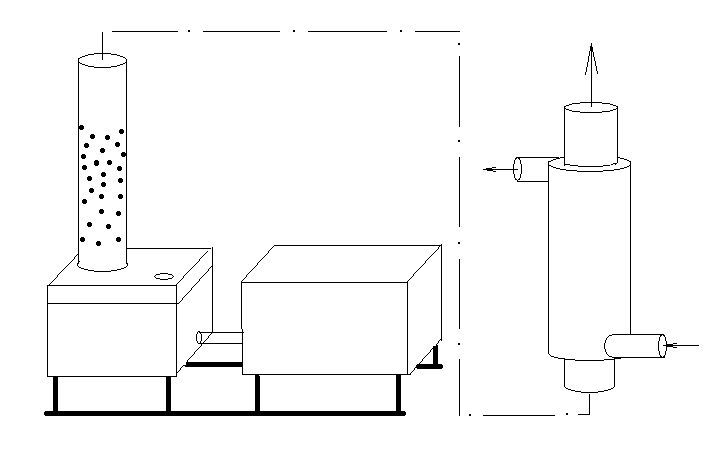

А что если трубу дожига сделать снизу?



Re: Чертежи или схема для изготовления печи на отработанном масле.

А что если Вам попробовать и рассказать нам, что получилось?



Re: Чертежи или схема для изготовления печи на отработанном масле.

А если так? Что скажешь?



Re: Чертежи или схема для изготовления печи на отработанном масле.

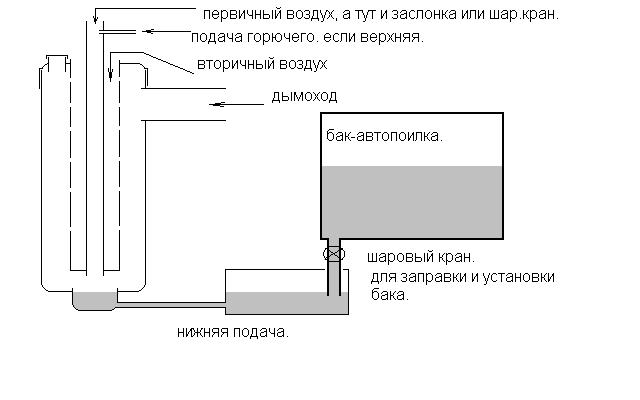

Планировал примерно так с верхней подачей.
В нижней части обязательна сменная сковорода, так как при наличии воды в масле она будет постепенно разрушаться. Трубка подачи топлива должна идти почти до сковороды или хотябы чуть не доходить до конца жаровой трубы (и тоже должна быть сменной), так как при сильном нагреве печи нижняя часть трубки первичного воздуха может раскаляться до красна и текущее по её стенке масло будет сгорать ещё в трубе, засоряя её отложениями.
Нижняя подача не нравится большими габаритами печи и расширительного бака сместе (слишком большая каракатица).
А так - опыты покажут...
