Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

На режим, значит горит не в "первой" камере. А красноту набирает быстро, сразу после выхода на режим. Да, кстати, я включаю наддув как только появляется пламя во второй камере. Раньше тоже ждал пока прогрееться (зачем?). Затем открываю подачу масла и наддув на max. В итоге-7 мин и краснота как на фото http://www.termoportal.ru/single/11541-post795.html



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

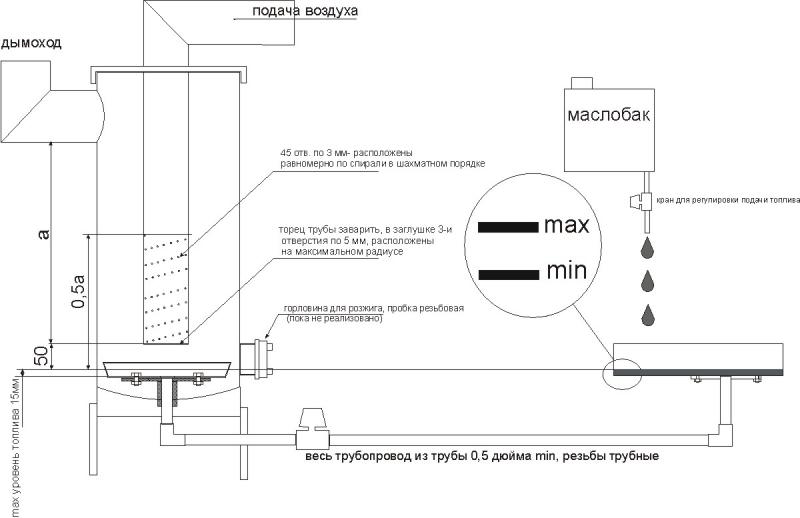

Я придерживался такой вот модели, но там ещё надо сверху кольцо поставить для задержки тепла, чтоб упор немного был не напрямую в трубу.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Я выкладывал ВОТ- http://www.termoportal.ru/single/11315-post752.html
Только потом сам еще пересверливал отверстия - надо по котлу смотреть, все "по месту". Каждый требует индивидуальной настройки. ЭТО правда.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Спасибо. Раньше не видел. Про настройку понял давно. Сейчас пытаюсь нарисовать в Эксель чертёж и заткнуть его в тему про реально работающие котлы. Эксель легко поправить или переместить какую нибудь часть. Надеюсь люди/людям помогут .



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

А сильно ли влияет толщина стенки дожигательной трубы? И не лучше ли будет сверлить отверстия под углом ? Когда вихрь, жар вроде равномерней распределятся должен



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Похоже толщина всё-таки зависит. Думаю конец трубы изготавливать из нержавейки. На помойку часто выбрасывают стиральные машины. Если разрезать их бак получаем лист примерно 200/800/1,5 - из советской круглой машины. Примерно такой-же лист получится из барабана импортной. Но "сделано с СССР" - нержавейка, а "маде ин" - на срезе ржавеет .
Уже писали, что отверстия с конусом лучше. Их раззенковать/набить конусной оправкой ещё до свёртывания листа в трубу .

Я тут подумываю, не стоит ли по нерабочей части трубы изготовить что-то типа шнека-ледобура, для удлинения пути прогретых газов ?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Хехе, вчера установил на печку новый нагнетатель вместо старого (улитка от 24й волги от обдува заднего стекла) ;) - улитка печки от 21й волги ;)
Судя по ощущениям дуть из отверстий стало намного сильнее - рукой струйки воздуха чувствуются гораздо дальше. Мощность с нормальным сжиганием тоже выросла оч неплохо - при -15 снаружи и -7 в гараже за полтора-два часа нагрела угловой неутепленный гараж 6*4 до +25 ;) При этом температура продолжала нарастать ;) Может правда отработка еще сказалась - мне подогнали от дизельного грузовика...видать с высоким содержанием солярки ;)
Но таки в режиме горения с небольшим дымком при обдуве печки очень мощным вентилятором (от него сквозняк адский по всему гаражу ) противоположная от вентилятора стенка баллона была красной ;) (отверстия стандартные - 45 по 3 мм).

Теперь вот думаю по поводу того, как бы еще добавить мощщности - тут недавно уважаемый nick50 выкладывал описание своего реактора ;) и там на чертеже трубка подачи масла является еще и трубкой подачи первичного воздуха.
Так вот вопросы:
1) подача первичного воздуха через эту трубку - она должна за счет разрежения или наддувом?
2) то место, куда капает масло - оно разве не будет сифонить в обход регулятора?
3) у меня сейчас подача масла просто сбоку прям по стенке стекает, трубка вварена на высоте примерно 15 см от дна.
Если ее переделать на схему как тут описывали выше - капать ее через трубу подачи воздуха - приход будет? ;)
4) что в итоге дает подача первичного воздуха? Можно ли увеличив ее убрать дымность при работе на режиме большой мощности?
5) разделительный диск - у меня его нет, стоит ли заморачиваться с ним ??



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

А можешь набросать эскизик?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Всем доброго времени суток. В течении недели изучал всю ветку форума. Так как не привёз ещё газовый баллон на практике, то печь ни могу проверить, поэтому выставляю на обсуждение эскизы трёх вариантов одной печи. Полезные советы и критика приветствуются.

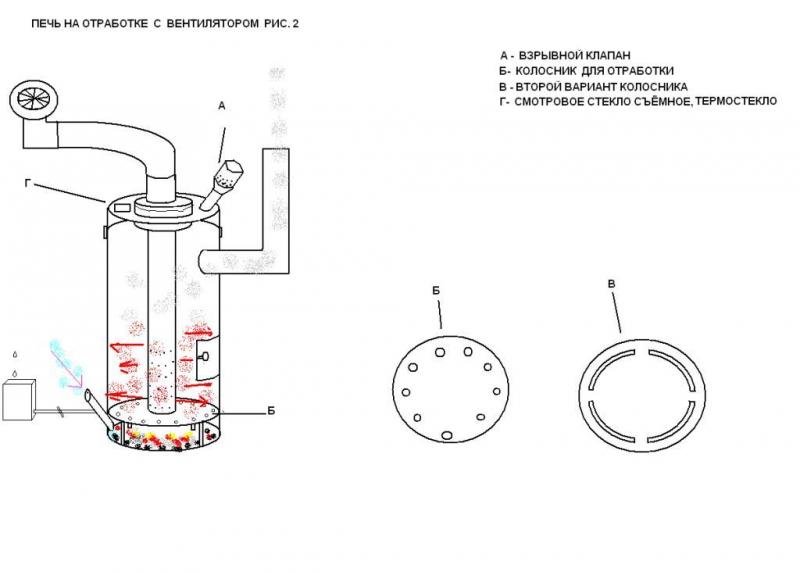

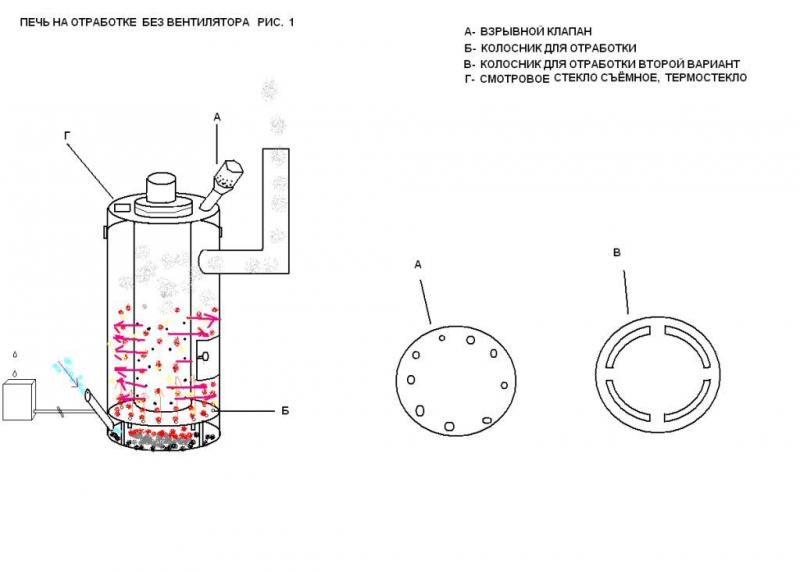

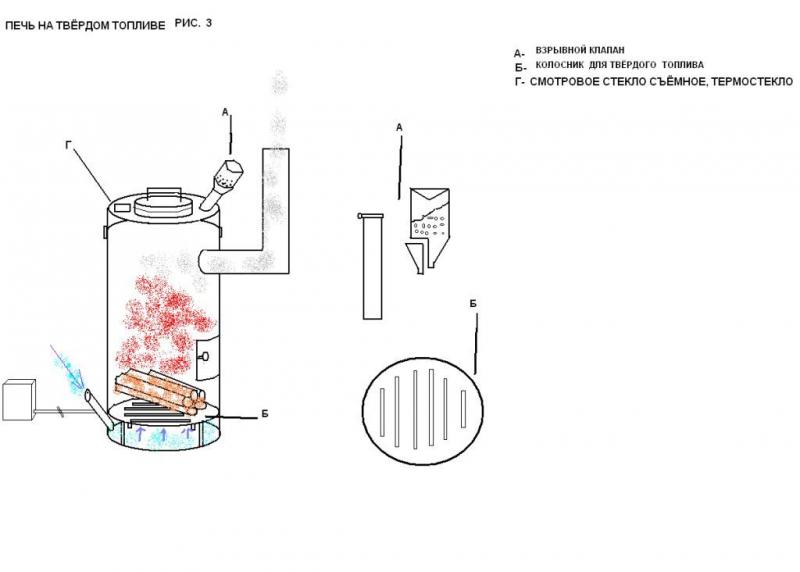

На рис. 1 вариант без принудительного наддува. Подача первичного воздуха снизу, регулируется крышкой лючка. Подача отработанного масла там же, в теории отверстие подачи не должно закоксовываться, так как находится не в зоне непосредственного горения. "Б" диск разделяющий камеры горения с отверстиями, суммарный диаметр отверстий равен диаметру дымохода. Увеличенная труба дожига, чтобы сократить расстояние до корпуса. Так как пламя из отверстий не такое мощное, как с надувом. "А" взрывной клапан с пламя гасителем."Г" лючок с термостеклом съёмный. "В" второе исполнение колосника, кому как нравится. На рис.2 всё аналогично, кроме трубы дожига и вентилятора наддува. На рис.3 вариант для твёрдого топлива - труба дожига убрана, тех. отверстие заглушено, вариант колосника. Взрывной клапан, разобранном виде. В гараже всегда найдётся хлам для сжигания. Две печи занимают больше места. Думаю, такой вариант уместен.Заранее всем спасибо.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Правильнее, на мой взгляд, изучить предложенные здесь конструкции, изготовить опытный образец и потом уже изобретать свой велосипед. Потому что, например:
1)Верхняя подача масла признана наиболее целесообразной.
2)Взрывной клапан - не ясно нужен ли вообще (у многих он отсутствует) и т.д и т.п.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Правильно придерживаешься, по этому чертежу уже много народа сработало , но я опять внес изменения в виде подачи топлива сверху, с таким как на моем чертеже подводом чистить замучался и в мороз разжигать- дохлый номер.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

А вот это ты брось- безопасность превыше всего, очень не хотелось бы находится у тебя в гараже, если вдруг взрывом, вызванным к примеру перепадом напряжения, либо качеством топлива, собьет пламя и сорвет дымоходную трубу , могу сказать точно- проветривать гараж будешь оооочень долго.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Газы из первичной камеры должны попадать как можно ближе к воздушным отверстиям (кольцевой канал вокруг трубы подачи) особенно на малых режимах.
Взрывной клапан не нужен тем, кто еще не взрывался,остальным нужен очень (подпружиненная заслонка на отверстии- хлопушка).
Трубы подачи можно сделать одинакового диаметра, только с крупными отв., для тяги и мелкими для наддува. Успехов в постройке.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Уважаемый Дмитрий 8516, сфотографируйте, пожалуйста, детальнее вашу печь. Интересует ваш дожигатель. Заранее спасибо.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Сегодня помозговал и пришёл к выводу, что воздушную трубу буду делать так:
В основной трубе прорезано 3-4 окна - квадрата, с направляющими (остатком) 1 см. И так 2 -3 ряда со смещением.
На это место изготовлю заглушки в виде хомута из нержавейки. В них впоследствии насверлю - раззенкую отверстия для подачи воздуха. Сменить - не проблема. Заглушить - тоже. Можно легко подбирать и настраивать необходимую подачу воздуха. После полной регулировки прихватить сваркой.
Кто что думает?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

В качестве взрывного клапана замечательно может выступать верхнее смотровое окно. :-)
Специально моделировал ситуацию со взрывом, на улице, дабы посмотреть не разнесет ли котел в щепки.
Смысл был такой: печь выводилась на рабочий режим, далее подача масла закрывалась.
Так как котел у меня 2х оборотный, внутренняя камера остывает очень долго...
Через 2 минуты после погасания пламени, открывал подачу отработки и убегал на безопасное расстояние, бабах был знатный. :-)

Как правило, крышку смотрового окна срывало и чуть ли не в трубочку закручивало, но сама крышка котла по направляющим поднималась всего на 2 - 3мм (чтобы слететь должна подняться на 20мм).
В общем посчитал, что такой взрывной клапан - оптимальный.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

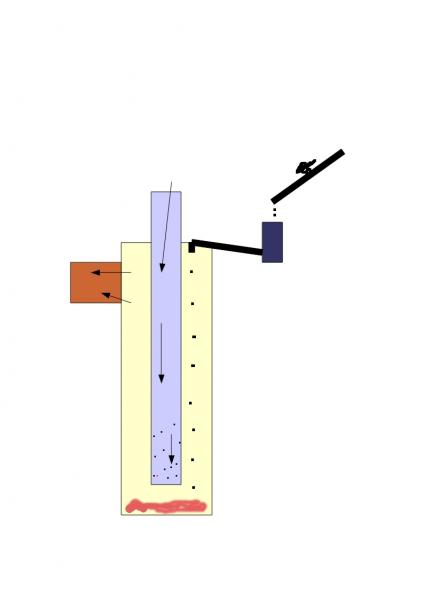

Переделал подачу масла сверху, как на рисунке. Высота 60 см., не коксуется вообще, проверял 4 дня без перерыва.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Тоже мысль такая была, но решил, что не долетит до дна. Или к стенке прибьёт, и там шламом окажется, или сгорит гадким пламенем. Неужели долетает?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

Полёт проходит нормально, падает на дно с шипением, а я тоже думал не долетит....



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 2.

А на дне какой нагар?
