Подача отработанного масла в печь

Проверяли?
Сальник на вал нужен?



Пока в плане в канавку на выходе вала вставить уплотнительное кольцо. Проверить не успел .Чесались руки быстрее сделать, а главное показать. Испытаю оба варианта - напишу. Да и обратный клапан поставлю заводской, слегка подпружиненный.



А чертежики пластин, с размещением отверстий не сохранились?

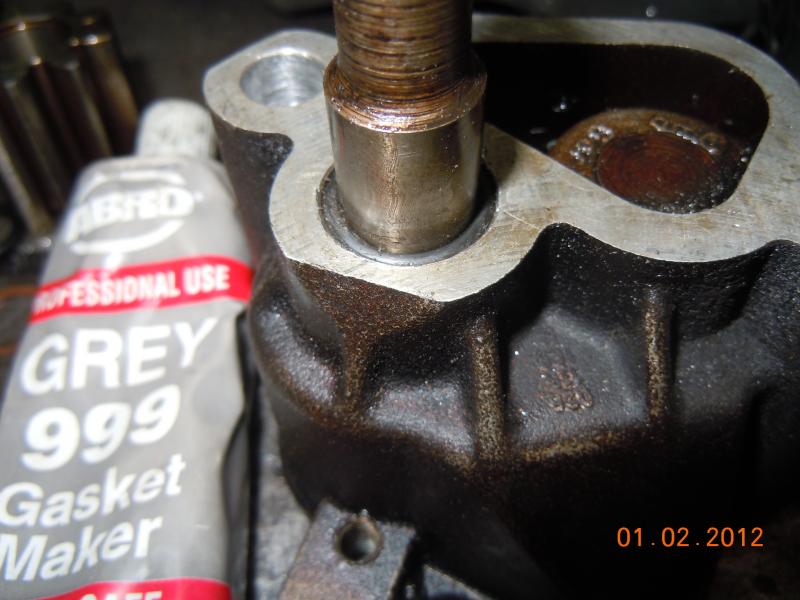

В корпусе насоса, в месте выхода вала, есть проточка. Диаметр 18мм, глубиной 3.5 мм. В виду того, что насос будет работать практически не создавая в напорной магистрали давления, то, на мой взгляд, достаточно и маслостойкого кольца круглого сечения.
В автомобиле и не только они держат давление до 6 атм и более, но правда детали в них не вращаются. Кольцо маслостойкое.

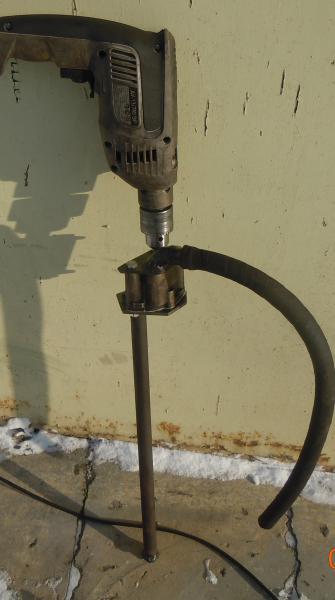

В первом варианте насоса длина всасывающей трубы 50 см. Насос собрали с тонким слоем герметика, т.к. нет опасности попадания его куда-либо, как в двигателе. Это чтоб меньше потел. И не применяйте только импортные, пахнущие уксусом. Эти герметики вообще похоже диверсия для тех, кто их применяет. А особенно любят красный. 350 градусов держит, а масло нет. Применяем серый АБРО 999. Или наш Казанский. Неполный маслом насос перекачал канистру 5л ( врать не буду за сколько секунд) очень быстро. И струя диаметром 20 мм. Один недостаток с обратным клапаном из шарика. Поскольку шарик без пружины, то при небольшом наклоне от вертикали выкатывается и масло вытекает из всасывающей трубы. А чертежей я не делал. Кондуктором был корпус насоса и крышка насоса. Пластина 5мм. После сварки её немного ведёт, но плоский напильник всё поправил.

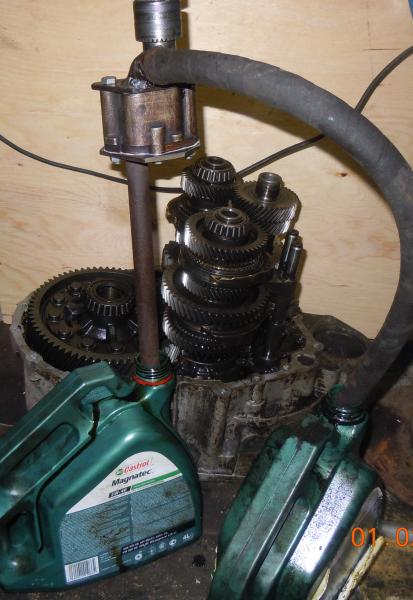

Гораздо проще и быстрее сделать со штатной крышкой, как второй вариант. Делаю его для забора масла из 200л бочки ручным способом. Честно говоря я и не сомневался, что насос будет качать, но без проверки это конечно только макет вечного двигателя.

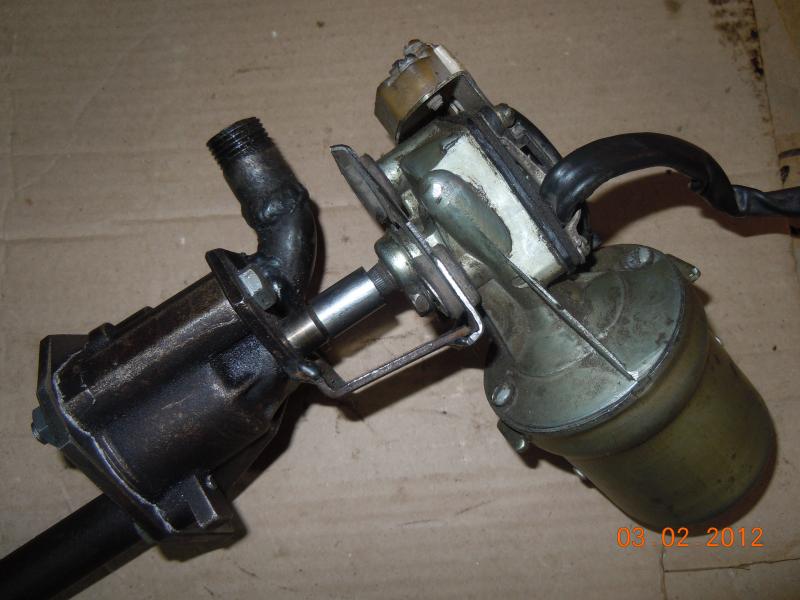

При размещении насоса рядом с приводом моторчика стеклоочистителя может возникнуть проблема стыковки их.

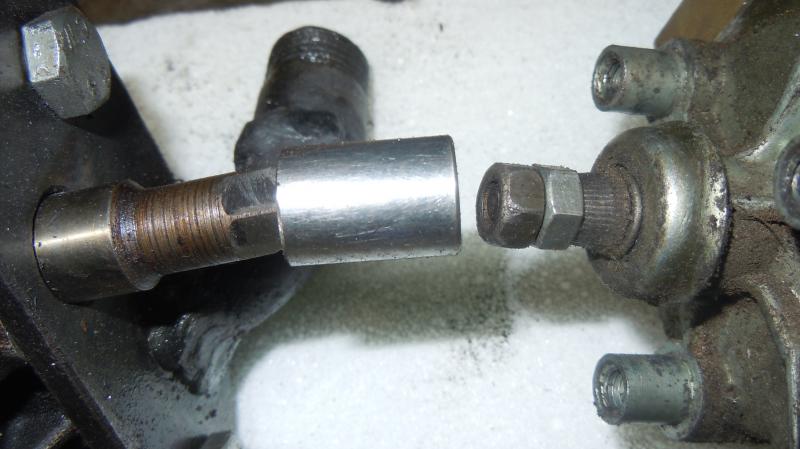

Предлагаю соединить обрезанной длинной головкой на 10мм., навернуть и законтрить две гайки М-6 на вал стеклоочистителя. Валик маслонасоса сошлифовать под шестигранник на 10.

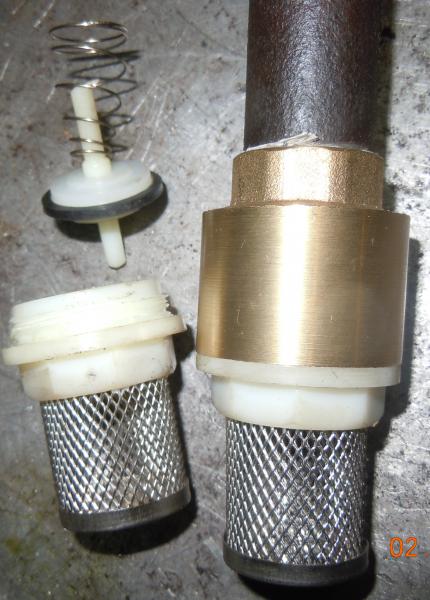

Сегодня в магазине сантехника приобрёл обратный клапан по цене 90р на 1\2 дюйма.
Единственно, что надо заменить резинку на маслостойкую. И тогда ему будут не страшны наклоны. Диаметр клапана 34 мм. Не проверил, но если пластмассовый клапан не провалится в отверстие, то резинку можно и вообще выкинуть.



Remix, о какой постоянной регулировке идёт речь? Конкретно интересует о насосе от "Урала"? Можно поподробнее?



Предлагаю соединить коротким шлангом на 8.

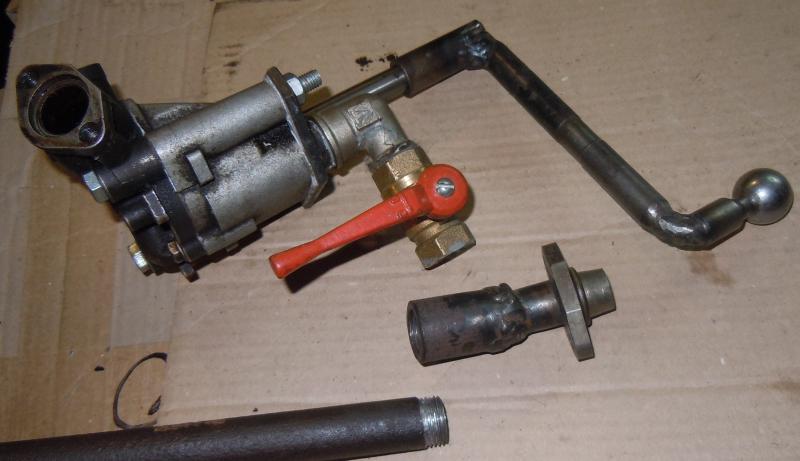

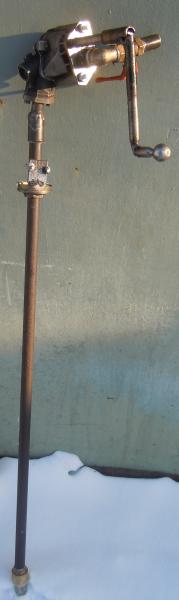

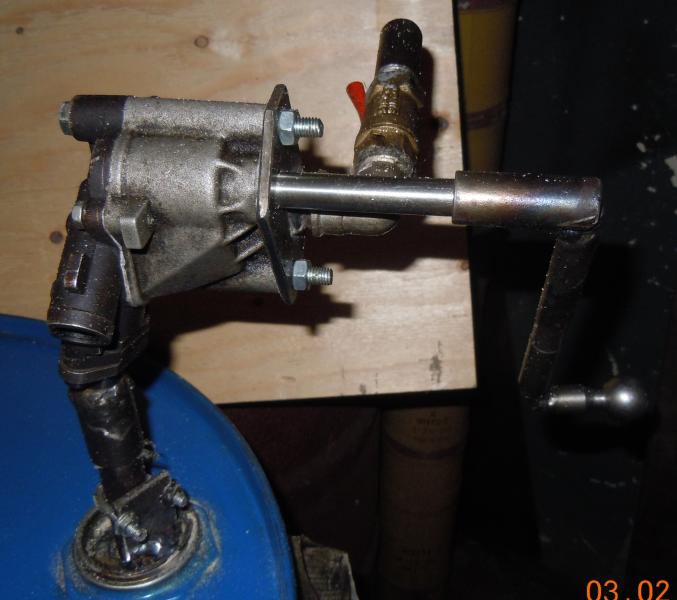

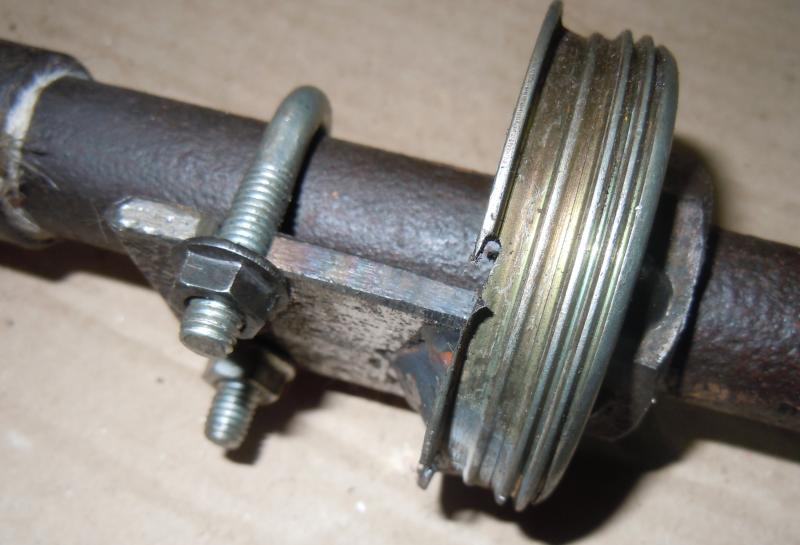

Да шлангом проще и если с хомутами то и гарантированно. Сегодня допроверил второй насос, который как-бы должен был быть ручным. Единственно переделал всасывающую трубу. Теперь она разборная. В насос залил грамм 50 масла. Опустил в полную бочку и начал крутить рукоятку. Закачал секунд за 10. Проверил сколько масла перекачает с ручным приводом. 50 оборотов ручкой и в канистре около 0.8 л масла. Т.е в качестве ручного слабоват. Но зато теперь проверено, что насос при добавлении мотор-редуктора стеклоочистителя работать будет.

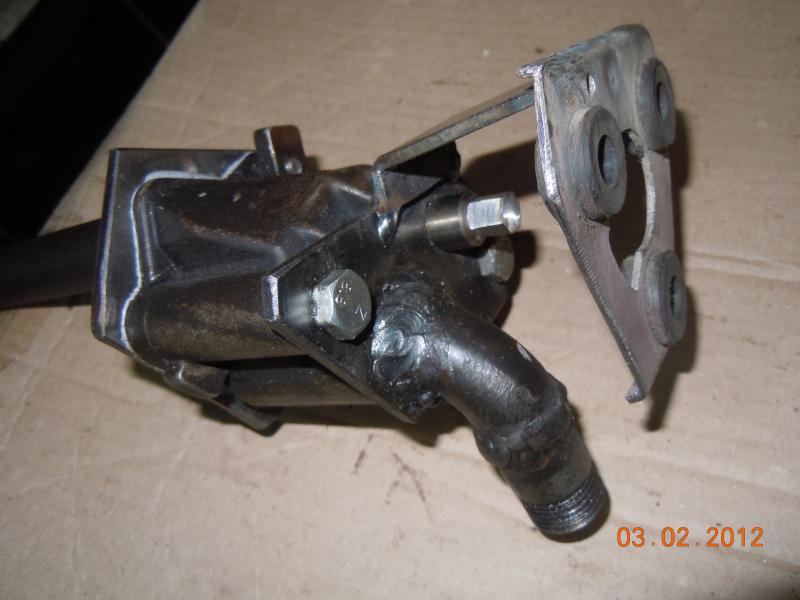

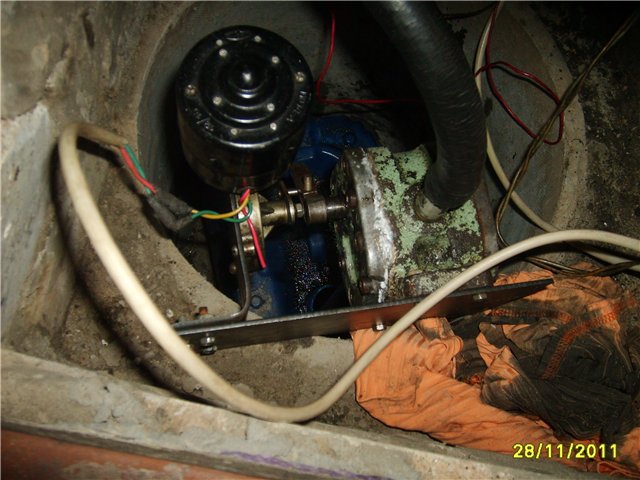

Поступило хорошее предложение вместо шестигранной головки использовать шланг. Упрощается центровка. Но мой вариант из железа. Кронштейн на моторчике штатный, только обрезан.



Из-за разной густоты масла и его температуры приходится выставлять разные обороты насоса.



Вся соль в том, что хомутов не надо.Туго одевается на привод стеклоочистителя, если прикрутить пару гаечек.



Прикольно! Молодец! У меня тоже НШ-шашки есть-буду экспериментировать.
Пока пробую на насосике от Урала. Печь "Бренеран". Вчера первые испытания на пробной маленькой горелочке-тройник 32, шар самопал латунь 25мм, 0.4 отверстие, полёт нормальный.
Буду делать нормальную большую горелку, а эта маленькая пойдёт на плавильную печку.
Спасибо за фото!!



Если есть сложности с этим, можно поступить вообще практически, исключив сей недуг - сделать привод поводком Что я собсно и сделал (все помнят как круглые деталюшки в центрах шлифуются?...)



Просвети, пожалуйста...



Вот тут - плохо, но видно, сделаю фото получше, потом....



Тут все понятно на фотке. Интересно, как круглые детальки в центрах шлифовать...



kutuzoff70com, ну цилиндрические - не цепляйся



Я и не цепляюсь. Я тоже понял, что цилиндрические. Вот мне и интересно как...



Ну и у нас шлифуют так , если интересно , могу тоже показать . Видел эти поводки ... Видео выложить ? ( только не по теме и модераторы забанят )
