Подача отработанного масла в печь

Аналогом этого насоса является плунжерный с шариковыми клапанами и электро(электромагнит) или механическим (кривошип) приводом плунжера. Этот тип насоса предлагался на форуме ранее.



Поразмыслив, все таки будет надежнее ставить шестеренчатый насос от ВАЗ или Урал, Шестеренки более неприхотливы к загрязнению и и температуры отработанного масла. Печь хочу делать автомат, стремлюсь к надежности.



Приятно иметь дело с адекватным собеседником! Маслонасос Ваз или Урал "классика жанра". Ищи на форуме схему управления через ШИМ регулятор и маслонасоса и вентилятора наддува.



По ходу, обдумываю запуск посредством пропана. Даже если сожгу за сезон 50л баллон пропана, меня это устроит.



Попадете в книгу рекордов...



Все таки автоматический запуск печи на отработанном масле тяжелая задача, которая требует при изготовлении, определенных навыков и доступ к хорошей технической базе, так как будь то пропан, либо запуск при помощи других легко воспламеняющихся жидкостей, эксплуатация сие девайсов будет опираться на повышенную технику безопасности и надежность пусковых устройств. Kagal, затея с пуском печи при помощи пропана кажется интересной, но я бы время и ресурсы потраченные на воплощение данной идеи потратил на модернизацию, увеличению надежности и безотказности уже имеющихся на печи устройств (имею в виду, систему маслоподачи, регулировки подачи топлива, подогрев топлива, защита от перелива, автоматическое отключение масло насоса, обдув внешних радиаторов и т.д. и т.п.. Чтоб как говориться пришел, включил и забыл)
Но идея с авто пуском мне понравилась, единственное, чего не будет в моей печи.



http://www.termoportal.ru/single/20547-post347.html
Немного поздновато заметил .... Это не шестеренчатый насос , а лопастной . Не уверен , что он будет качать на малых скоростях вращения приводного вала ....

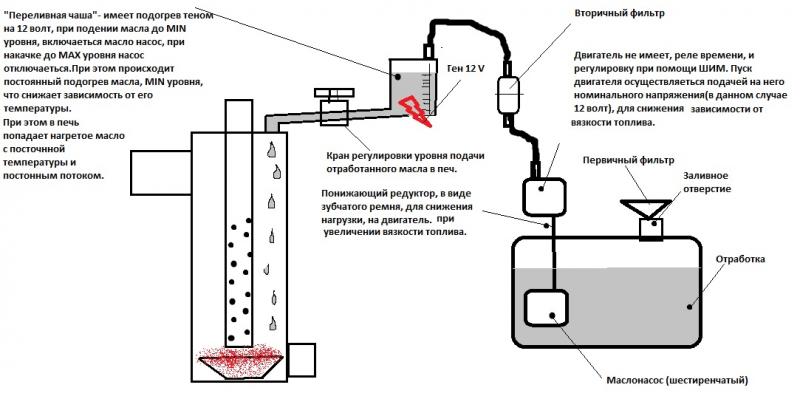

Выставляю на обзор систему подачи топлива в печь. Форумчане - выскажите свое мнение.
ЗЫ: Приобрел сегодня масло насос от ВАЗ 2106, завтра буду тестировать в суровых условиях, результаты с фото выложу попозже.



Ременная передача, лишнее усложение конструкции ИМХО. Практика показывает высокую надёжность и эффективность прямого привода мотор-редутора дворников Ваз напрямую на вал маслонасоса пять же Ваз. Хотите уменьшить усилие? Срежте половину маслонасоса Ваз или возьмите маслонасос мото Урал. А греть чашку поручите дымогазам.



В магазинах продают фотодатчики для уличного освещения. На форуме о них не раз упоминалось. Стоимость порядка 150 р. Так вот, хочу я на его основе сделать регулятор уровня отработки в ёмкости. Для этого из платы нужно выпаять фотоэлемент наростить ему "хвосты" (необходимой длины) и ровненько вклеить его в отрезок какой нибудь тонкой трубки. Далее взять мощный светодиод и тоже вклеить в трубку. Светодиод естественно запитать соответствующим напряжением. Потом полученные таким путем излучатель и приемник закрепить над расходной емкостью. Их нужно сориентировать в вертикальной плоскости с одинаковым углом относительно уровня масла. Таким образом приближая или удаляя их друг от друга можно выставить необходимый уровень срабатывания.
Принцип работы, думаю, всем понятен. При достижении определенного уровня "солнечный зайчик" отраженный от поверхности масла попадает на фотоэлемент, срабатывает реле, останавливает насос. Уровень опускается, отраженный луч отходит от оси фотоэлемента- насос включается. И т. д.

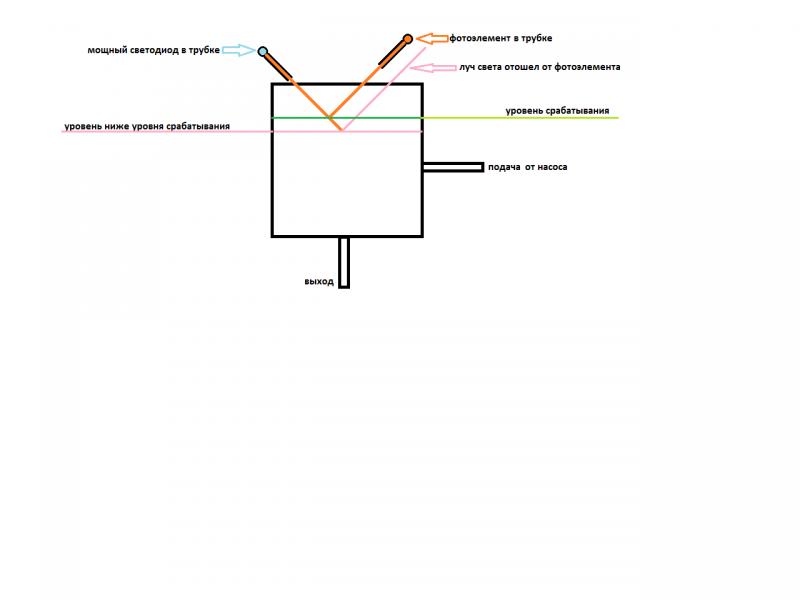

Принцип изобразил на рисунке. Кто что по этому поводу думает? Будет работать?



Испытания проведены- качает отлично, а по поводу работать на малых оборотах- пластинчатый насос будет лишь если в пространстве. Под пластинами расположены пружины, осуществляющие прижим пластин к корпусу статора- на моем насосе это есть.



Может кому поможет!
В аппаратах для ламинирования, стоит двигатель уже с редуктором на 220V. Обороты небольшие , усилия на маслонасос хватит.



А также в СВЧ-печках привод тарелки, но они все на 220 В.



А мне РД-09 в руки попал, как думаете- будет масло качаться при 15 об/мин?

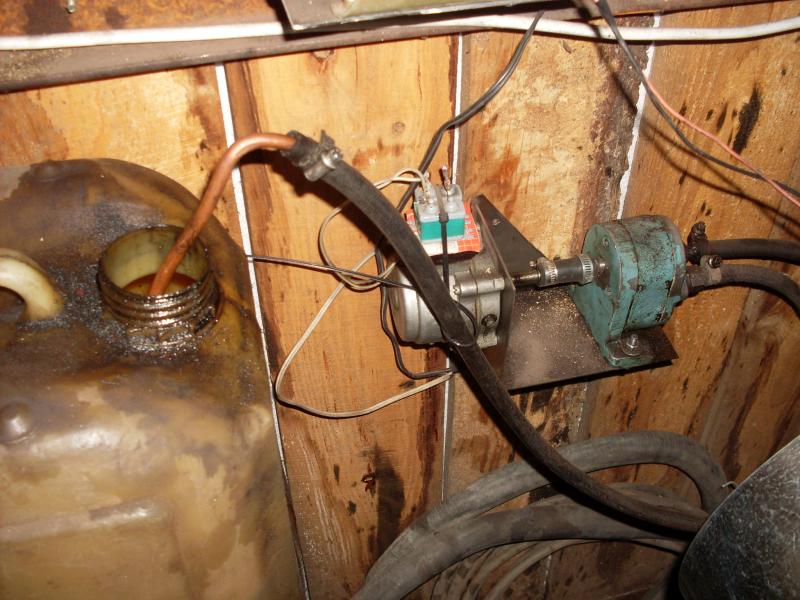

Если порыться в этой теме .... http://www.termoportal.ru/single/14947-post151.html .Он у меня два сезона отработал без замечаний и уже третий начал .... Вот лучше видно .



Ты спросил, я задумался. Вот первый экземпляр.



Примерно так:



Автопоилка-автоматическая подача отработанного масла

Привет форумчане! Сделал себе печку на отработке, но сделать автоматическую подачу масла по типу автопоилки никак не выходит (( Вроде сделал все правильно маслобак герметичен, но когда я подаю масло, то оно почему-то переливается? В связи с этим вопрос - как Вы себе делаете автопоилки?



remix59, респектище тебе огромный- все таки сделал.... блин, а у меня все никак со временем, молодец.. а испытания провёл? Габаритный диаметр какой? Внутрянку не шлифовал?

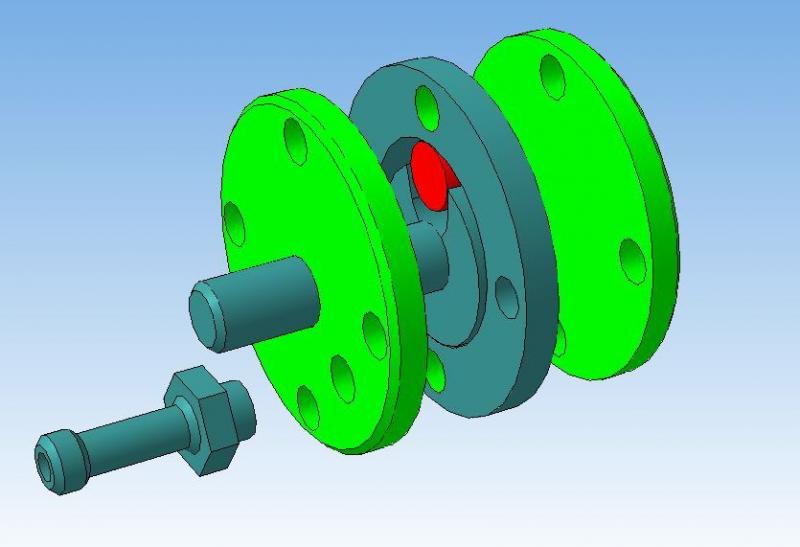

Смещение оси ротора- как достиг плотного прилегания корпуса с ротором?
Лопатку подпружинил?
Я думал "цилиндр" сделать отдельно- без сверловки отверстий под шпильки, диаметр меньше диаметра крышек- т.е. двинул его между крышек, болтами зажал...

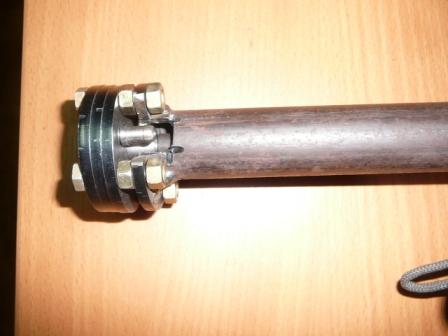

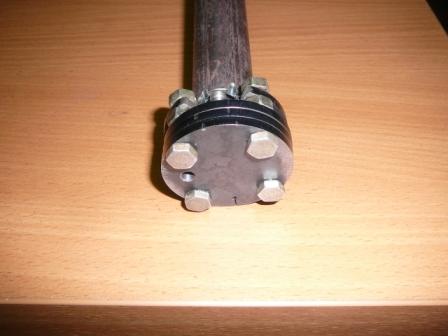

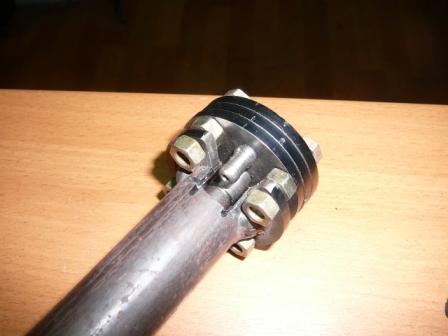

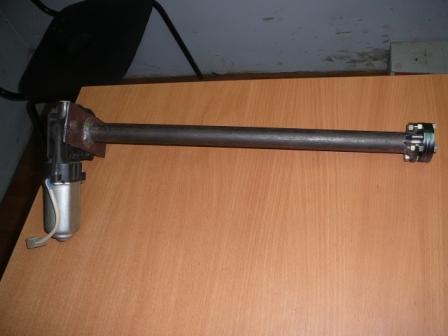

Технология пока кустарная, но и так качает 0,5л в час. на 12-и вольтах, с редуктором стеклоподъемника, с шуруповертом можно увеличить в разы. Наружный 50мм, внутренний 30мм. Из за погрешносей при изготовлении остался зазор 1мм. Пытался просверлить в станке, подкладывая под один кулачек пластинку, паз в роторе фрезеровал на токарном станке, затупленным с торца сверлом, он сплошной под цельную лопасть. Смещение 2мм. то же думал сместить и зажать. В общем идея правильная а с технологией нужно продолжить.
А этот поставлю на Чудо печку- трубу, как раз по объему подачи, мне нужно не более 3-5 КВт. , пусть нарабатывает на отказ.
