Подача отработанного масла в печь

Предлагаю вариант с регулировкой по обратной связи. Заранее прошу прощения за рисунки: на работе под рукой только пэинт, и то почему-то надписи вставлять не умеет, так что уж как получилось нацарапать. Суть: маслонасос ставите какой угодно электрический с мощностью, достаточной для перекачки задубевшего на морозе масла. Емкость с маслом в печке - конус, для изменения мощности в зависимости от уровня. Обсуждалось ранее. С ней снаружи печки сообщающийся сосуд с поплавком. На коромысле поплавка закреплен магнит (на рисунке под цифрой 2) (один из вариантов - приклеена мягкая магнитная полоса из уплотнителя холодильника). И по дуге, которую он описывает при движении поплавка - установлены "нормально замкнутые" герконы(на рисунке цифра 1). Чем их больше - тем больше ступеней регулирования уровня масла(3) в баке и меньше колебания заданного уровня. выбор уровня осуществляется галетным переключателем, который коммутирует необходимый геркон. Т.е.: масла в баке нет, или уровень совсем мал: переключили, например галетник на третий геркон - он в нормальном состоянии замкнут, и пока поплавок не поднимется и не подведет магнит до этого геркона - насос качает масло. Как только геркон разрывает цепь - насос останавливается. Уровень падает - магнит отходит - геркон замыкает цепь - насос опять включается и догоняет уровень до требуемого. Нужно уровень в баке еще выше? - переключаем галетник на следующий геркон. и теперь он регулирует уровень. На всякий случай - можно поставить еще один поплавок выше основного. И на него еще один геркон (на электрической схеме - самый верхний, нарисован вертикально) - он будет выполнять функцию аварийного выключателя насоса на всякий случай при сильном превышении уровня масла (мало ли, реле "залипло"..). Теперь о том, почему именно герконы: им не критично в какой среде работать, герметичные они... да и ресурс у них огромный.

В итоге имеем чистые руки при регулировке, удобное управление и отсутствие зависимости уровня масла от внешних условий

З.Ы. - возможно уже обсуждался такой вариант, но здесь его не нашел.



Ну я когда-то предлагал вариант с обраткой, перелив в бак назад, проще и без электроники.



Да тут электроники-то - кот наплакал. Это больше автоматика чем электроника. Как вариант с бОльшим кол-вом электроники - вместо герконов на ось рычага ставится переменный резистор. Сигнал с него идет на ШИМ. В зависимости от сопротивления - меняются обороты насоса. При определенном сопротивлении резистора - шим вообще ничего не выдает. Соответственно этот переменник является одним из резисторов в резисторном делителе. Меняя сопротивление второго переменного резистора в этом делителе, установленного на шкафу управления - можно выставлять нужный уровень бесступенчато. Это так, мысли вслух. Пока еще не определился сам как делать. Хочется чтобы все работало по принципу "включил и забыл". С минимальным вмешательством в работу системы и аварийной автоматикой по контролю перелива уровня, перегрева теплоносителя и т. д.



У меня на многотопливной Р2Д2 сделано подобно. Работает уже два отопительных сезона.
Проблемы
1. Дребезг при включении, нужно бороться, уровень топлива понижается очень медленно.
2. Гистерезис любого выключателя, у меня мех. контактов, в данном случае геркона. Колебания уровня значительные.



Paint не позволяет писать текст при включении режима увеличения... Надо сначала включить Вид/Масштаб/Обычный или нажать Ctrl+PgUp...



Да... век живи - век учись. Не знал о такой особенности... Спасибо



Всем привет. Не подскажете устройство бака с постоянным потоком масла на выходе, не зависящем от уровня. Я видел давно такой , только не скопировал, а теперь понадобился, а найти не могу. Спасибо.



Сосуд мариотта
Сосуд Мариотта — Википедия



Дмитрий 8516, Спасибо!



Подскажите а от каких скутеров насосы можно достать, недорого ? Которые бы подходили.



http://www.termoportal.ru/album.php?albumid=123



Каким образом можно спаять трубки ? Для этого дела подойдет 100 ватный паяльник ? Просто никогда трубки такие не паял. Опишите процесс, пожалуйста, и чем паяли.:-)



и подобных уроков тьма )))



Музыка ниче.



Да, я и сам доволен результатом, качает зачетно Как и мечтал - громко, качественно, с полноценным классным басом !:-)



Делаю подачу масла с плавной регулировкой. Схему решил взять готовую мастер китовскую
Регулятор яркости ламп накаливания12В/50A - NM4511
подключил - работает. Единственное озадачило то что работает на малых оборотох с дребезгом в моторчике.
Это у всех так ? Регулируется плавно но чувствительность регулятора хотелось бы по плавнее что ли. Хотя и так не плохо но вот что делать с дребезгом ?



Сами паяли или там заказывали?



Да нет, купил готовую. Я слабо соображаю в этих транзисторах и конденсаторах .
Интересно, из-за этого треска мотор долго протянет ?. По моему треск и шум это искрения в щетках и поэтому - так наверное быть не должно. Господа электрики, что можно сделать с этим шумом ? Или ничего страшного в этом шуме нет ?



У меня дядька любит говорить, что хороший стук всегда не вовремя наружу вылезет...

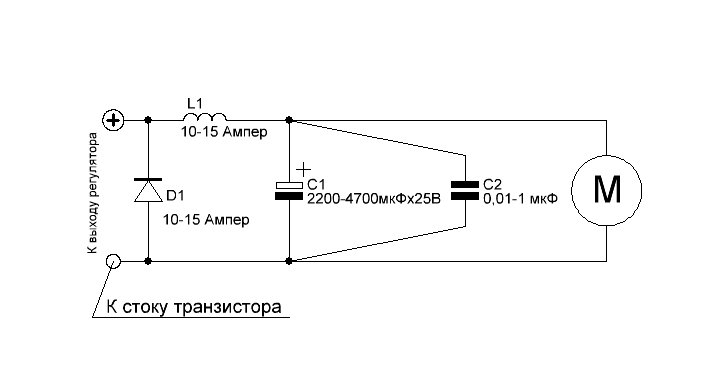

Избавится можно поставив LC фильтр, согласно рисунку... Дроссель - любой стержневой с компьютерного БП (там есть кольцевой многообмоточный и стержневые однообмоточные) из цепи +5 или +12... На счет пропускаемого тока дросселем - его можно определить на этикетке БП... Там напротив выходного напряжения указан максимальный рабочий ток...
Диод любой на указанный ампераж...

Удачи!!!
