Подача отработанного масла в печь

Тема в разделе "Печи на отработанном масле своими руками", создана пользователем fokusnik70, 15 мар 2011.

  1. nail02

    nail02 Эксперт форума

    Регистрация:
    8 фев 2012
    Сообщения:
    332
    Симпатии:
    77
    Адрес:
    Р.Б.
    Спасибо большое Вам:thank_you2:. Попробую найти эти штуки и поставить. Хотя в моей деревне часто сталкиваюсь с тем, что поиск чего либо, это еще те танцы с бубном :rofl:
    На улитку решил регулятор неделать. Подключил через девятошный резистор от печки. Вроде как регулировать подачи воздуха в широких пределах - нет необходимости.

  2. nail02

    nail02 Эксперт форума

    Регистрация:
    8 фев 2012
    Сообщения:
    332
    Симпатии:
    77
    Адрес:
    Р.Б.

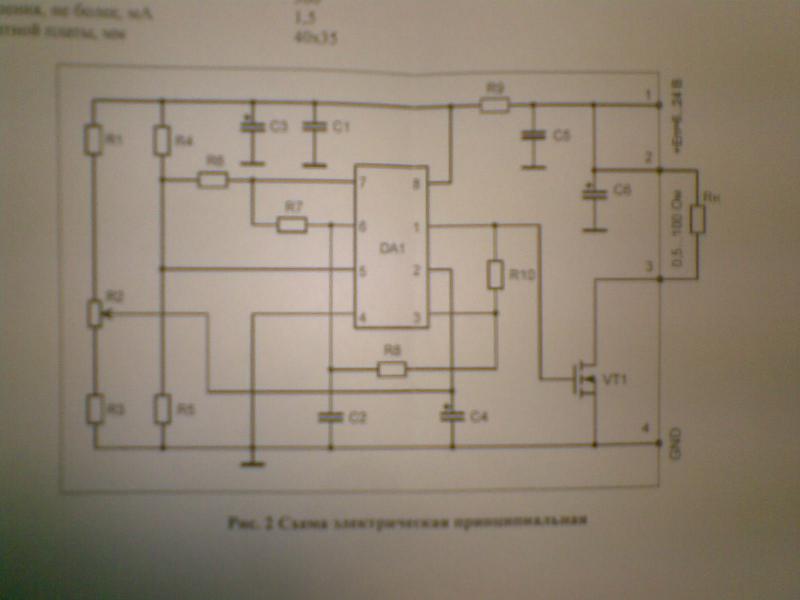

    К стоку транзистора, это значит к транзистору который на плате ? и сток это у него выход такой, у одной из ножек ? Я правильно понимаю ?
    Может быть бывают покупные такие фильтры ? Например которые бы применялись в автомобиле и которые можно купить на авторынке.


    Вложения:

  3. aleksolejn1975

    aleksolejn1975 Постоянный участник

    Регистрация:
    13 янв 2013
    Сообщения:
    235
    Симпатии:
    86
    Адрес:
    Карталы
    Да правильно понимаешь... это средняя нога для КП707... В общем подключить фильтр над туда, где раньше был подключен электродвигатель..., с учетом полярности...

    На счет бубна достать - это верно, сам в этой шкуре бывал, да и сейчас не мёд...

    Про компьютерный БП писал, потому что его, по идее, сейчас легче всего найти... Можно посмотреть инфу в интернете как сделать дроссель... Если нет стержневого феррита, то можно кольцевой (с подходящей проницаемостью) пополам сломать, да намотать проводом...

  4. nail02

    nail02 Эксперт форума

    Регистрация:
    8 фев 2012
    Сообщения:
    332
    Симпатии:
    77
    Адрес:
    Р.Б.

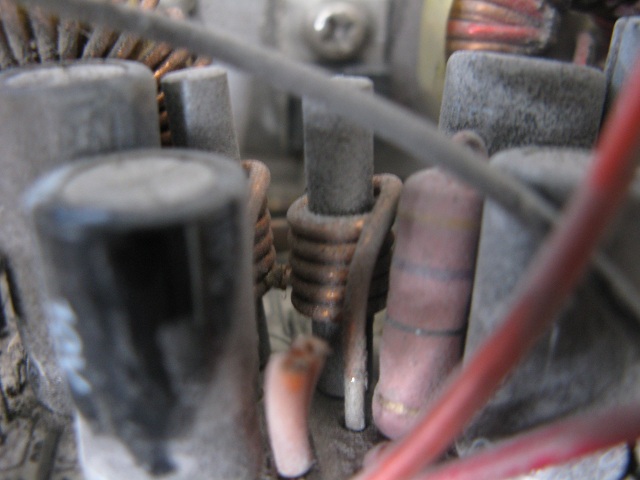

    Есть у меня БП от компа написанно 350 ватт. Нашел там дросели. 4 кольцевых и два стержневых. Вообщем беру тот который стержневой ? на нем 5 витков толстого медного провода. и еще хочу уточнить конденсатор С2 это неполярный керамический ? В этом же БП его можно найти ? И как он примерно выглядит. Извините за глупые вопросы...:blush2: Но электроника для меня малознакома, хотя она жутко интересная.
    Рано :scratch_one-s_head: мне приписали - специалист :nea:. Еще учится и учится и учится. Как говорил один общеизвестный дедушка:mosking:


    Вложения:

    • IMG_1720.JPG
      Размер файла:
      80,2 КБ
      Просмотров:
      334
  5. aleksolejn1975

    aleksolejn1975 Постоянный участник

    Регистрация:
    13 янв 2013
    Сообщения:
    235
    Симпатии:
    86
    Адрес:
    Карталы
    Да, это они... бери смело!:yes3: Можно и кольцевой взять..., но там надо подключаться к самым толстым выводам...(если смущают свободные обмотки, то их можешь смотать)... Там рядом с ними и электролиты стоят (на схеме с плюсом, а на самом конденсаторе, обычно, обозначается минусовой вывод знаками "-" по корпусу снизу вверх), можно параллельно 2 по 1000 мкФ включить, но обрати внимание на рабочее напряжение, должно быть не менее 16В для 12-ти вольт "бортовой сети"! Маленький керамический конденсатор там же возьми (обычно номинал на такой мелочи тремя цифрами обозначается, нужно чтоб последняя цифра была 4 или 5)...

    И еще... эти вопросы лучше задавать в "Электрическая часть печей..."!:drinks:

  6. 1TOM1

    1TOM1 Эксперт форума

    Регистрация:
    23 июл 2011
    Сообщения:
    444
    Симпатии:
    460
    Адрес:
    LV-Кегумс
    aleksolejn1975 :) Опередил!
    Дроссель немного маловат :( , намотай еще хотя б один слой той же проволокой, или как советует aleksolejn1975 про кольцевой. Номинал 103 - 0,01u, 104 - 0,1u, 105 - 1u. Лучше плёночные ставит, керамика так себе для этих целей. Правда частота шима не большая и керамика сгодится.

    nail02 нравится это.
  7. nail02

    nail02 Эксперт форума

    Регистрация:
    8 фев 2012
    Сообщения:
    332
    Симпатии:
    77
    Адрес:
    Р.Б.
    Спасибо ребята ! Сегодня заметил, что разные моторчики по-разному ведут себя, некоторые к удивлению практически не дребезжат:5: , а некоторые сильно. Это зависит от конструкции или от состоянии щеток ? Просто на разборе выбирал из разных. Получается, если нет дребезга, значит фильтр ставить не надо ?

  8. 1TOM1

    1TOM1 Эксперт форума

    Регистрация:
    23 июл 2011
    Сообщения:
    444
    Симпатии:
    460
    Адрес:
    LV-Кегумс
    Может в процессе эксплуотации начать "петь". По мне от дребезга спасает поднятие частоты шима. Правда с этим без эксперементов лучше не возитса.

  9. aleksolejn1975

    aleksolejn1975 Постоянный участник

    Регистрация:
    13 янв 2013
    Сообщения:
    235
    Симпатии:
    86
    Адрес:
    Карталы
    1ТОМ1 сорри... :blush2:

    :good:Импульсы - они и есть импульсы... В результате их возбуждаются резонансные частоты конструкции, что со временем приводит к "раздолбанности агрегата", в том числе КЗ в витках! Поэтому их лучше сгладить.

    Пленочные для звука, а для импульсов керамика пойдет... ИМХО

    А так, итого, каждый решает сам "насколько усложнить конструкцию"!

  10. 1TOM1

    1TOM1 Эксперт форума

    Регистрация:
    23 июл 2011
    Сообщения:
    444
    Симпатии:
    460
    Адрес:
    LV-Кегумс
    Ну учитывая, что ток в индуктивной нагрузке нарастает плавно и частоту выберем 15-18kHz. Думаю, никаких не желательных процессов и быть не должно. В шуруповёртах ведь тоже фильтра нет и работают. Поэтому и писал, что при больших частотах надо экспериментировать и смотреть чтоб в резонанс не попасть. При импульсной запитке коллекторных двигателей крутящий момент на валу, на малых оборотах больше и стабильней.

    mika115 нравится это.
  11. mika115

    mika115 Почетный участник форума

    Регистрация:
    13 мар 2010
    Сообщения:
    673
    Симпатии:
    251
    Адрес:
    Новгородская обл .г Боровичи
    Извини , сын помешал на компе топтался ..... :5: но ответ правильный ... :drinks:

  12. Igor678

    Igor678 Постоянный участник

    Регистрация:
    12 дек 2012
    Сообщения:
    44
    Симпатии:
    1
    Всем доброго времени суток. Почитал форум и переделал печь из буржуйки. Пока тестирую появились вопросы.Подскажите,как доработать и почему это происходит? Подачу масла осуществил через 1/2 трубу,которая расположена вертикально внутри дожигателя. Капельным путем масло поступает в стакан,который соединен с этой трубкой. На конце дожигателя труба выходит наружу на 3-5 мм. Чтобы прекратить работу печи,перекрываю подачу масла, вентилятор наддува в печь оставляем включенным (или его тоже необходимо выключать?) Тут начинается выделение белого дыма через стакан подачи масла.При выключенном вентиляторе дым не идет,но печь без воздуха затухает и потом хлопает при воспламенении((((. Почему происходит выделение белого дыма через трубу подачи масла именно после перекрытия подачи?

  13. ervin1977

    ervin1977 Постоянный участник

    Регистрация:
    10 ноя 2012
    Сообщения:
    78
    Симпатии:
    6
    Адрес:
    Казахстан г.Лисаковск
    Правильно при подаче масла стакан заполнен им (маслом), работает ка гидрозатвор. Теперь Вы перекрыли подачу масла ,масло стекло и дым шпарит в стакан.Трубку с стаканом нужно делать загнутую типа как сифон на раковине. Тот же гидрозатвор. Я на своём аппарате перекрываю подачу масла вентилятор поддува работает до тех пор пока масло все не прогорит.У меня режим что упало то сгорело, и по этому при перекрытии масла тухнет быстро.Думаю так ,ежели что спецы поправят!

  14. nail02

    nail02 Эксперт форума

    Регистрация:
    8 фев 2012
    Сообщения:
    332
    Симпатии:
    77
    Адрес:
    Р.Б.
    Уважаемый Igor678, если бы действительно читали форум то вопросов бы этих не было.

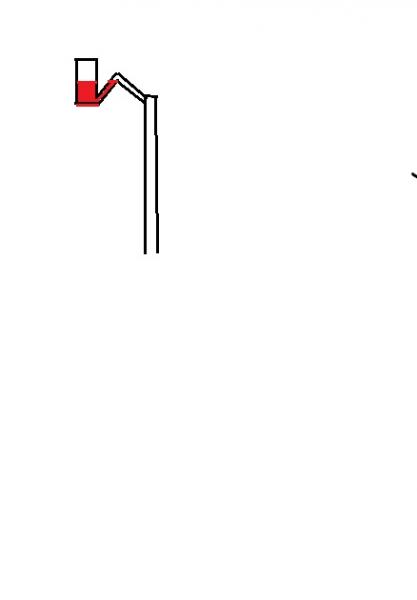

    Стакан с вертикальной трубкой должен быть соединен не горизонтальной трубкой а с помощью гидрозатвора. Тогда не будет поступления дыма. Дым кстати - жутко ядовит :bad:осторожно !!! При остановки печи нужно перекрыв подачу масла, не выключать надув до погасания пламени, иначе пары скопившись в камере будут - воспламенятся - взрываясь за счет раскаленных частей испарительной камеры. Масло в гидрозатворе не пропускает дым из камеры. Принцип такой же как у сифонов под раковиной в кухне.
    Пока писал - уже написали ответ, ну ладно главное ответы сходятся :drinks::good3:


    Вложения:

    Последнее редактирование: 2 мар 2013
  15. Igor678

    Igor678 Постоянный участник

    Регистрация:
    12 дек 2012
    Сообщения:
    44
    Симпатии:
    1

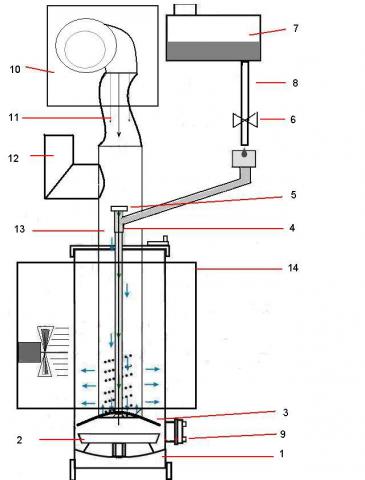

    Я руководствовался в основном этой схемой. На первой странице данной темы Бэндэр выкладывал похожую схему. Или все же переделать трубу подачи,сделав гидрозатвор,как советуете,либо может на конце трубки дожигателя сделать конус,чтобы за счет уменьшения сечения парам сложнее будет выходить? Хотя будет закоксовываться... Как же тогда устроено на печи Емеля интересно? Спасибо за совет по гашению печи. Именно так и произошло при первом запуске,пошли взрывы из за выключения вентилятора.
    [​IMG]


    Вложения:

    • uzly.jpg
      Размер файла:
      22 КБ
      Просмотров:
      231
  16. Igor678

    Igor678 Постоянный участник

    Регистрация:
    12 дек 2012
    Сообщения:
    44
    Симпатии:
    1
    Если перейти по той же ссылке "30 минут из жизни Емели", на видео,то там чётко видно как устроено подача масла. Горизонтальная трубка соединяется с вертикальной через систему гаек. Горизонтальная трубка на конце заглушена и имеется сквозное вертикальное отверстие малого диаметра. Почему в данной конструкции не выходят пары?


    Вложения:

  17. ervin1977

    ervin1977 Постоянный участник

    Регистрация:
    10 ноя 2012
    Сообщения:
    78
    Симпатии:
    6
    Адрес:
    Казахстан г.Лисаковск
    На сколько понял у Вас труба на 15, а на емеле медная трубка намного меньше внутренним.
    А вообще Ваше фото посмотреть и было бы проще что то советовать!:scratch_one-s_head:На емеле эта трубка идет вниз, а у Вас просто кусок трубки сбоку приварено?Фото надо посмотреть чтоб сказать точно!:thank_you2:

  18. nail02

    nail02 Эксперт форума

    Регистрация:
    8 фев 2012
    Сообщения:
    332
    Симпатии:
    77
    Адрес:
    Р.Б.
    По-моему схема печи на данном вами сайте изначально указана с ошибкой. Для чего это сделано.... ?! Дымоход под №12 должен быть совсем в другом месте. Данная схема печи работать - не будет. Гидрозатвор - нужен. Иначе бы ни кто с ним не заморачивался.
    Я думаю Вам стоит руководствоваться, при постройке печи, не провокационной схемой с того сайта, а опытом и схемами с нашего сайта и форума.

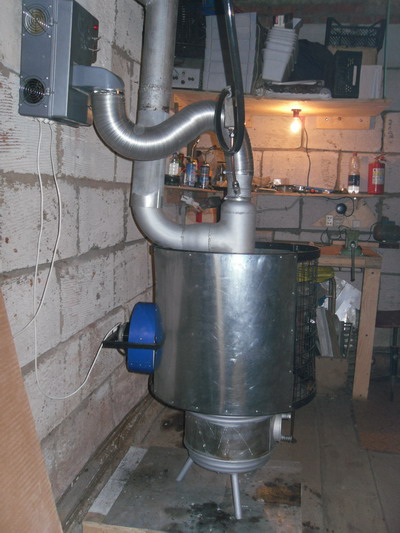

    Вот моя печка, видно как устроена маслоподача и дымоход.

    Последнее редактирование модератором: 8 июн 2018
    mika115 нравится это.
  19. Igor678

    Igor678 Постоянный участник

    Регистрация:
    12 дек 2012
    Сообщения:
    44
    Симпатии:
    1
    :ok:Согласен. Сегодня попробую переделать на гидрозатвор и вечером выложу фото.

  20. ervin1977

    ervin1977 Постоянный участник

    Регистрация:
    10 ноя 2012
    Сообщения:
    78
    Симпатии:
    6
    Адрес:
    Казахстан г.Лисаковск
    На схеме той действительно ошибка сто процентов .Но дымоход на том месте, как и на схеме просто внутри что то по-другому, голову ломать не охота. Фото той печи емеля прилагаю . Там видно, что выхлоп как на схеме.
