Подача отработанного масла в печь

Добрый вечер хочу отписаться о проделанной работе 1)замена переменного резистора 100ком на обычный резистор 85 ком+переменный на 15 увеличился угол регулировки но почти ничего не изменил расход минимальный был около 1,8 литра в час снизил до 1,5 литра 2) заменил магистраль подачи отработки со шланга диаметром 12мм на 8 мм получилось более устойчивая подача на минималке перестала срываться струйка на любых температурных режимах 3) врезал в магистраль после насоса тройник, обратный клапан тройник отвод в сторону через буксовый кран со шлангом обратка в емкость с отработкой тем самым збрасываю давление в магистрале после клапана и подача перешла в минимум 600 мл в час две капли в секунду ,рабочая 1,2 л час струйка в волос толщиной ну и дальше не измерял мне и так очень жарко .Я так понимаю мой насос может выдать куда больше но мне не нужно если кому интересно фото насоса выложил в медиа теме (насос) литров 5-6 в час с ним легко просто когда читал темы кто-то искал сейчас не помню кто .ГОТОВ ВЫСЛУШАТЬ СОВЕТЫ И КРИТИКУ!)



Правильное решение, это называется “грубо” и “точно”, и для более плавного регулирования, резистор “точно” ставят многооборотный, но не для нашего случая, т.к. замучаетесь его вращать.

Это зависит от требуемого максимального расхода(подачи ОМ) и развиваемого давления насосом, можно и 4мм поставить и продавливать его, а так как насос имеет 8мм то шланг на 8мм, тоже правильно.

Вот тут я не понял, откуда давление, у нас что, распылительная форсунка, или насос создает, слишком большую подачу?
Совет, не ленитесь предоставлять схему подсоединений, хоть от руки набросанный, легче будет форумчанам, понимать ваши решения и соответственно, решать, советовать и подсказывать в проблемных моментах.

У вас очень хороший и долговечный шестеренчатый насос, немецкого производства (Dunkermotoren). Если мне память не изменяет, то он изготовлен из нержавеющей стали, и поэтому, приспособлен для широкого спектра жидкостей, а также рассчитан для её точной подачи, путем изменения напряжения питания, в связи с чем, он используется в медицине, химической, пищевой промышленности и т.

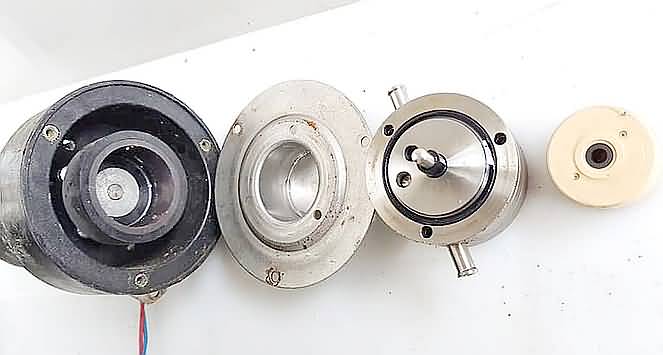

Сам насос отделен от двигателя магнитной муфтой, производительность его от 0 до 3,5л/мин, давление 3,5бар, максимум 10бар. Подключаемые патрубки 8 мм.
Такой насос даже Б/У - дорого стоит.



Насос создавал слишком большую подачу 1,5 литра в час пришлось сбросить в обратку так как с электроникой особо не дружу а брат сантехник посоветовал как разбор воды в много этажном доме сделать ,получилось почти как хотел протестирую по дольше отпишусь насос достался даром так как я лет 15 лежал на диализе и знаком с техниками обслуживающими аппараты сейчас сделали пересадку почки занимаюсь в гараже в свое удовольствие.



andre36329, такой движок стоит на насосе?

Какой регулятор ШИМ вы используете для управления двигателем, какова его частота, мощность и подводимое напряжение питания?
У готовых изделий ШИМ регуляторов, бывает 3 кГц, 15 кГц, 25 кГц.
Для разных двигателей ПТ, нужна своя оптимальная частота генератора ШИМ, для правильной и высокоэффективной его работы.



вот двигатель а шим с али https://aliexpress.ru/item/32701067748.html



стоит транс на 12 воль 6 ампер искал на 24 не нашел но крутит и от 3 вольт пробовал компьютерный блок питания

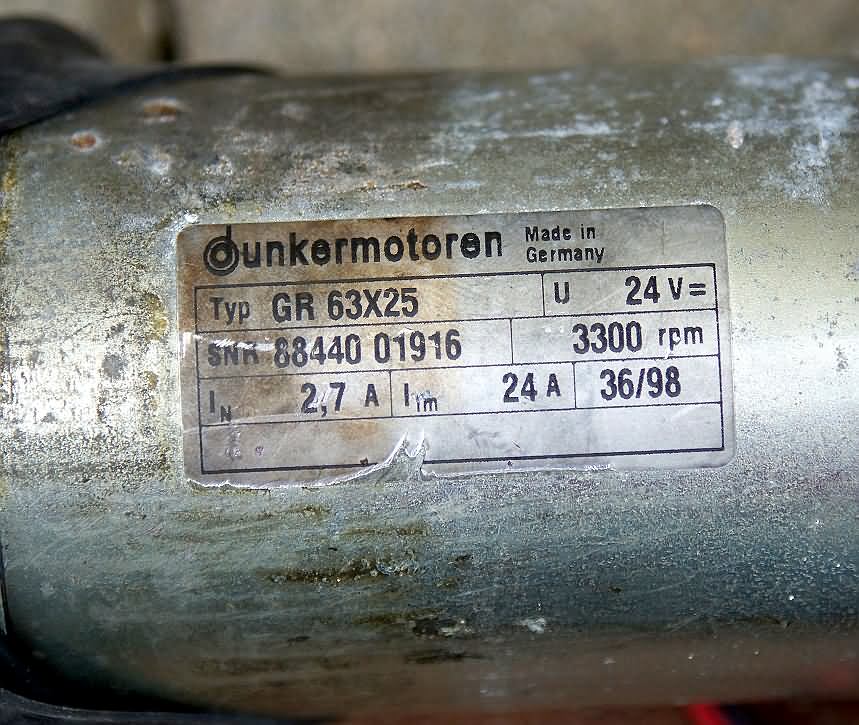

andre36329, по вашей фото, не видны параметры двигателя. Ну да ладно, скорей всего они те, которые я выложил.
Ваш ШИМ контроллер по мощности подходит, и частота у него 15 кГц. Управление данного регулятора, собрано на микроконтроллере, и я не смогу помочь в изменении частоты генератора, т.к. надо знать его прошивку, затем изменить её и перепрошить обратно, если только не заложено в программе изменение частоты, обвязкой.

Т.е. трансформатор, диодный мост, конденсатор – так у вас БП собран?
Но я предпочел бы, все же комповый блок питания.
Если вам хватает 12В для максимальной подачи ОМ, то можно и в таком варианте и оставить.

Я подозреваю, что у вас уже сильно изношены шестерни насоса, которые ещё работают на больших оборотах, а на малых нет. Правда есть еще магнитная муфта, в которой также, могут быть проблемы.
Проведите эксперимент, на малых оборотах, перекрыть выход(не полностью) и посмотреть какое давление будет создаваться, если уже маленькое, ниже 1бар, то изношены шестерни. Но, в данном случае, я не знаю зависимость давления, от оборотов двигателя, рассматриваемого насоса.

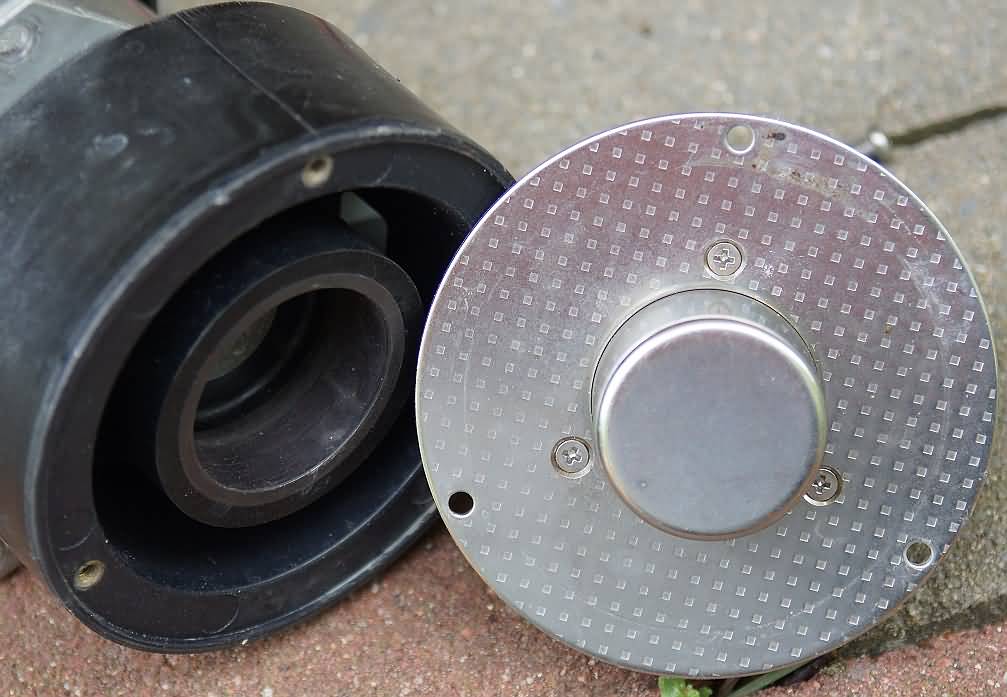

Фото магнитной муфты.



Работает на очень малых оборотах его практически не слышно стоя рядом нужно учитывать что он поднимает ОМ на высоту в 4 метра а если убрать одно деление на шим регуляторе скажем с 8 на 7 подача останавливается и ну очень медленно уходит вниз на шиме шкала до 100 блок питания так и собран транс ,мост,конденсатор,шим.Большое спасибо за консультацию буду в гараже сфотографирую узел ,сброса и сниму работу печки.



Получается, что при ШИМ 8-10%, насос качает 1.5л/ч?
Конечно же, если питание подать 24В, то диапазон регулировки увеличится, но производительность насоса, все равно будет высокой, к сожалению, такая модель. Для более мощной печи, такой насос, будет более приемлем.

В принципе, я предлагал вариант осциллированной(порциями) подачи топлива, но только подать на насос, минимальное напряжение (например 5В) и управлять временным интервалом, таймером.



Вот уже много лет пользуюсь регулировкой подачи с отсечкой лишнего обратно.И фото помещал и описывал ,а похоже никто и ничего и не понял,даже на видио есть видимо сила внушения (..делай как все...) выше мышления.



А можно какую схему для сбора этого временного управления? Если вас не затруднит?)



Прошу прощения где можно посмотреть схему и видео подачи с отсечкой лишнего в обратку?)



Схемы нет ,обыкновенный шим из китаёз стоит после обыкновенного блока на 15 вольт тоже китайского.Насос от стоит от УМЗ привод от дворников.Для примерно 15квт .час напруга 3.6-4.8 вольт.Кран отсечки открыт примерно 15 % .Видео в теме о Бюрнер горелках.
Вообще много разных сделано за несколько лет и все работают без всяких наворотов типа Ардуино и шаговик.На видео там в баке стоит от скутера ,а вертит его на прямую двигун от вента КАМАЗ на 24 вольта. Фото смотрите в темах по подаче топлива.



Вот свежее видео, как печатают на 3D принтере, перистальтику.



Перестальтика интересная тема!))



Соглашусь с арсентием, это будет оптимальный вариант для насоса, с избыточной подачей топлива - установка крана-обратки. Тем более, уже есть готовые тройники, сразу же с краном, но единственное, они шаровые, трудней регулировать, сам таким пользуюсь.



Хочу поделиться своим, не большим опытом (две зимы), касательно подачи масла в самодельный калорифер, уже второй по счету.

Раньше стоял стандартный набор: моторчик стеклоподъемника Ваз 2110 + Ураловский насос. Производительность и стабильность этой связки, очень сильно зависит от температуры и свойств сжигаемого масла. Холодное или минеральное, нормально качает, но только масло прогревается или заливаешь синтетику, вязкость и производительность падает, со всеми вытекающими. И еще, после остановки, масло уходит обратно в емкость.
Что только не делали: притирали шестерни, корпус, моторчики меняли. Нет стабильности и все...

И тут подвернулся под руку топливный насос от УАЗ Патриота, вроде бы не должен он с маслом работать, не его среда. Но на деле оказалось, может!

Из плюсов выделю:
1. отлично управляется ШИМ регулятором,
2. производительность от 0 до примерно 5-6 литров в час,
3. стабильная подача, не зависимо от температуры и вида масла,
4. масло при отключении не сливается,
5. работа практически бесшумная.
6. мотор-насос в одном корпусе, очень компактный.
7. нет необходимости, в разного рода стойках/опорах, просто опустил на шланге в емкость и все.

Пока все устраивает: два месяца отработал, без проблем.
Не знаю, конечно, сколько проживет, и скорей всего, такие насосы уже кто-то пытался применить, но видимо ни чего путного из этого не вышло, так как на форуме, я не нашел такой информации. Может просто плохо искал?…

Отапливаемое помещение: гаражный бокс 170 м кв, потолки 5 м, периодически, по мере необходимости, в среднем через день по 5-10 часов.
Хотелось бы услышать отзывы.
С Уважением ко всем.



Стоял у меня такой насос, в основной емкости, от какой то дизельной иномарки, работал как подкачивающий масло в расходную емкость, так за отопительный сезон коллектор в моторе щетки слизали до нуля, отработка имеет зольность однако.



Спасибо за ответ!
От коллекторников в любом случае надо уходить, они все рано или поздно кончаются, а это опасно.
На маслоподаче это не так критично, если сдохнет, просто печь остановится, на наддуве все гораздо хуже может быть.
У меня там уже стоит безколлекторный на 220в..

Но к ураловскому насосу с моторчиком от стеклоподъемника уже точно не вернусь (к стати тоже коллекторник), причины выше описал.
К тому же, в складе еще 3 или 4 топливных валяются, на авто свое отходили, а в нашем деле еще послужат.
Да и новые они стоят в районе 800 рублей.
Каждый выбирает то что его устраивает, меня устраивает топливный...пока....



Здравствуйте, ув. gprof.
У меня сезон отработал ураловский маслонасос с моторредуктором от стеклоподъёмников ваз 09, сейчас лежит в запасе (работоспасобный, без поломок)
Конечно, у каждого есть своё мнение, также как и у меня, иногда субъективное.
Скажу за себя: я остался доволен ураловским маслонасосом с моторредуктором от стеклоподъёмников.
А вот треугольные маслонасосы менял после каждой прокачанной тонны отработки. Масло фильтрую через сетку с ячейкой 0.5мм.
