Реверсивный/двухоборотный котел на отработанном масле своими руками

Re: Двухоборотный котел на отработанном масле

Очень хорошо что у Вас есть Всё .. А то уже потратился на эксперементы знаменитого котла УВ.wervolf. и золотой запас иссяк .. А котёл хороший и работает в режиме от 1 литра до 6 литров + атмосферный .. Может у ВАС получится его котёл повторить = буду благодарен если выложите схему его котла .. http://www.termoportal.ru/forum49/thread327.html#post2568



Re: Двухоборотный котел на отработанном масле

у меня загорелось с первого раза (брал готовый чертеж с форума), но это далеко не то чем топлюсь сейчас. были и прогарания печей и закоксовываная и т.п.



Re: Двухоборотный котел на отработанном масле

http://www.termoportal.ru/picture.php?albumid=247&pictureid=2093

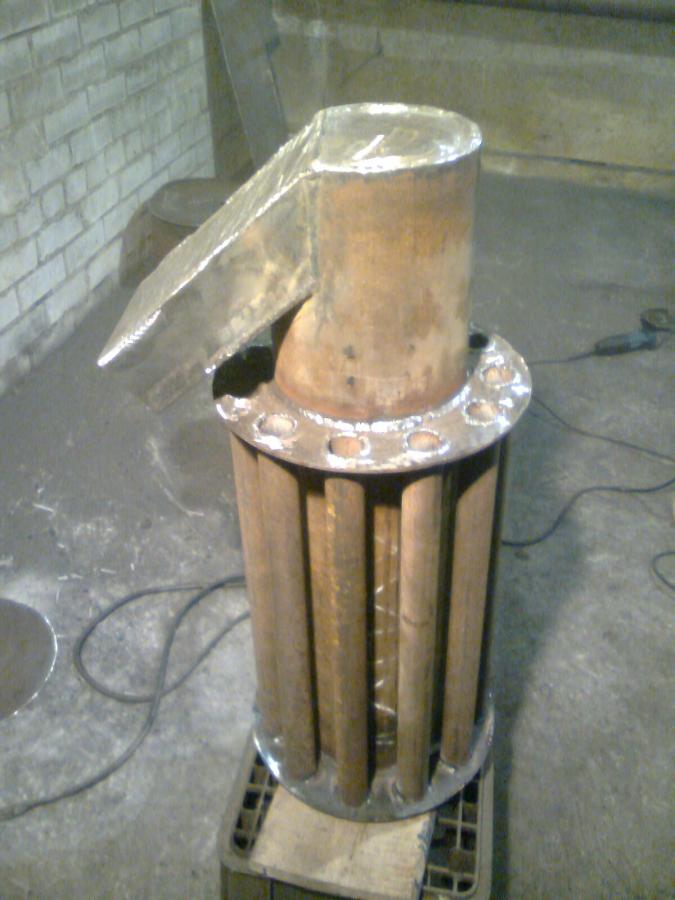

Котёл без верхней крышки



Re: Двухоборотный котел на отработанном масле

http://www.termoportal.ru/picture.php?albumid=216&pictureid=1728
По этому чертежу делал внутреннюю часть котла.
Чертёж составил Ув.britmila., Спасибо ему очень помог!



Re: Двухоборотный котел на отработанном масле

http://www.termoportal.ru/picture.php?albumid=247&pictureid=2101

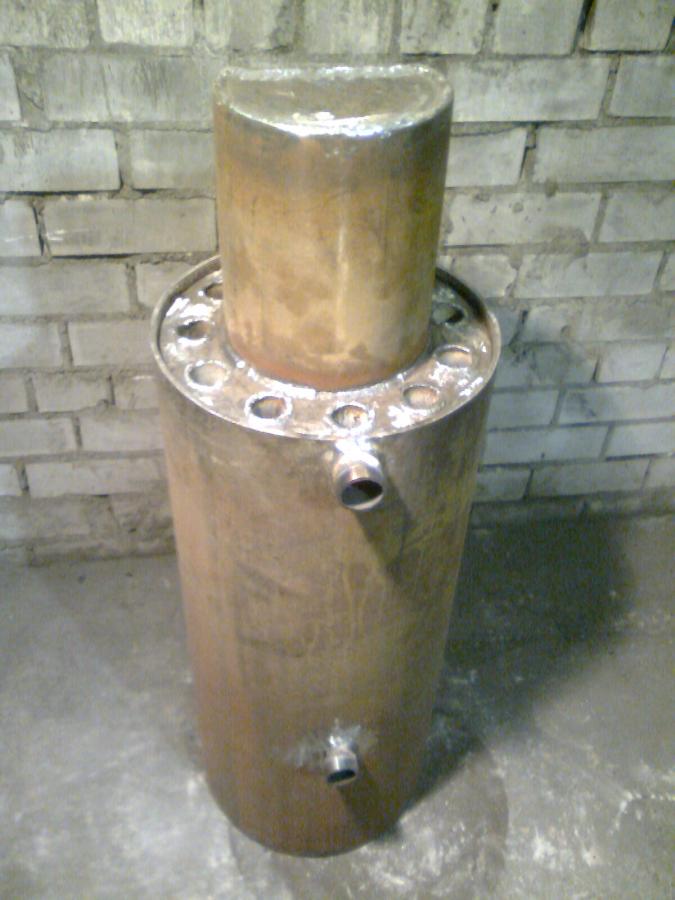

Внешний вид котла



Re: Двухоборотный котел на отработанном масле

Чертежик накидайте как наварили теплообменник и как сделали чистку котла с низу и размеры проставте .. спасибо ..



Re: Двухоборотный котел на отработанном масле

Чертежа у меня нет.
http://www.termoportal.ru/picture.php?albumid=135&pictureid=843

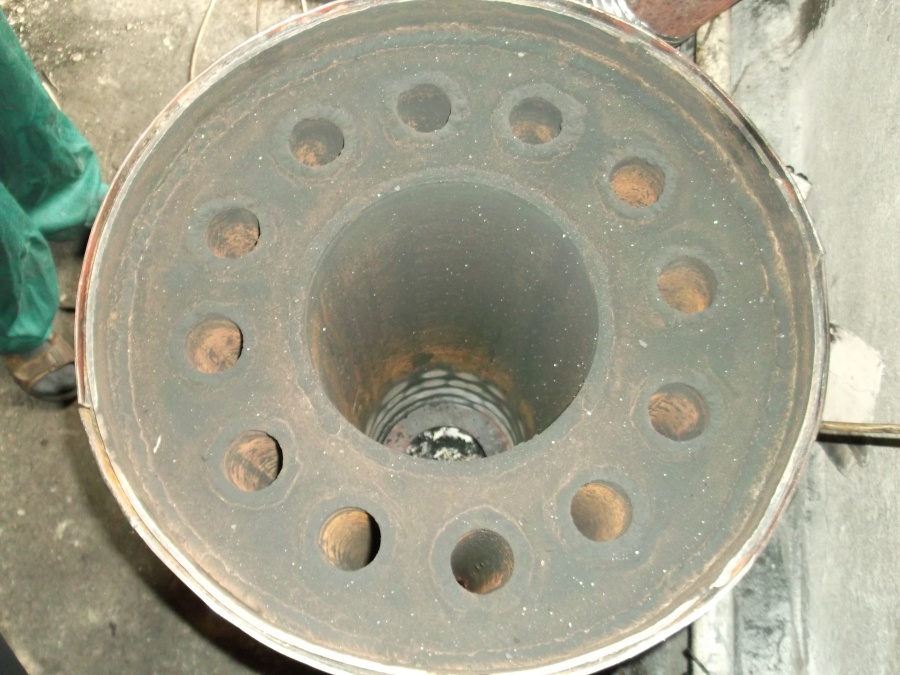

Вот фото котла с низу, фото не моё, нашёл на форуме. Низ котла с верху на фото.
Радиаторов у меня на отоплении 31 шт. металлические, система закрытого типа, с рабочим давлением 1 бар. Объём теплоносителя составляет порядка 600-670 литров



Re: Двухоборотный котел на отработанном масле

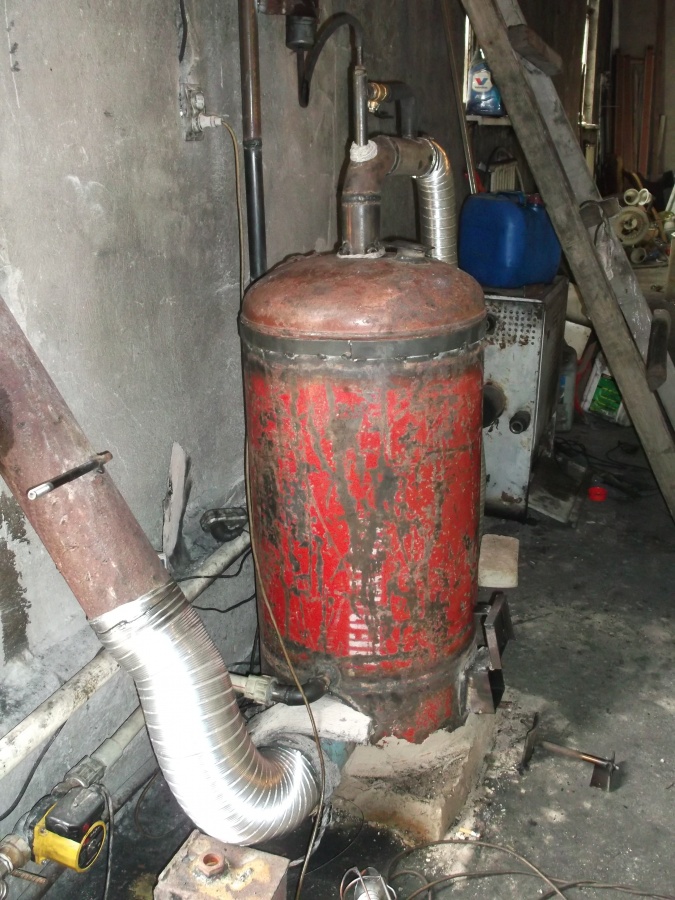

Чертежа нет. Могу только фото и то не моё найденное на форуме, примерно так же и я сделал теплообменник и чистку.
http://www.termoportal.ru/picture.php?albumid=135&pictureid=842
Размеры могу замерить по котлу но только завтра выложу



Re: Двухоборотный котел на отработанном масле

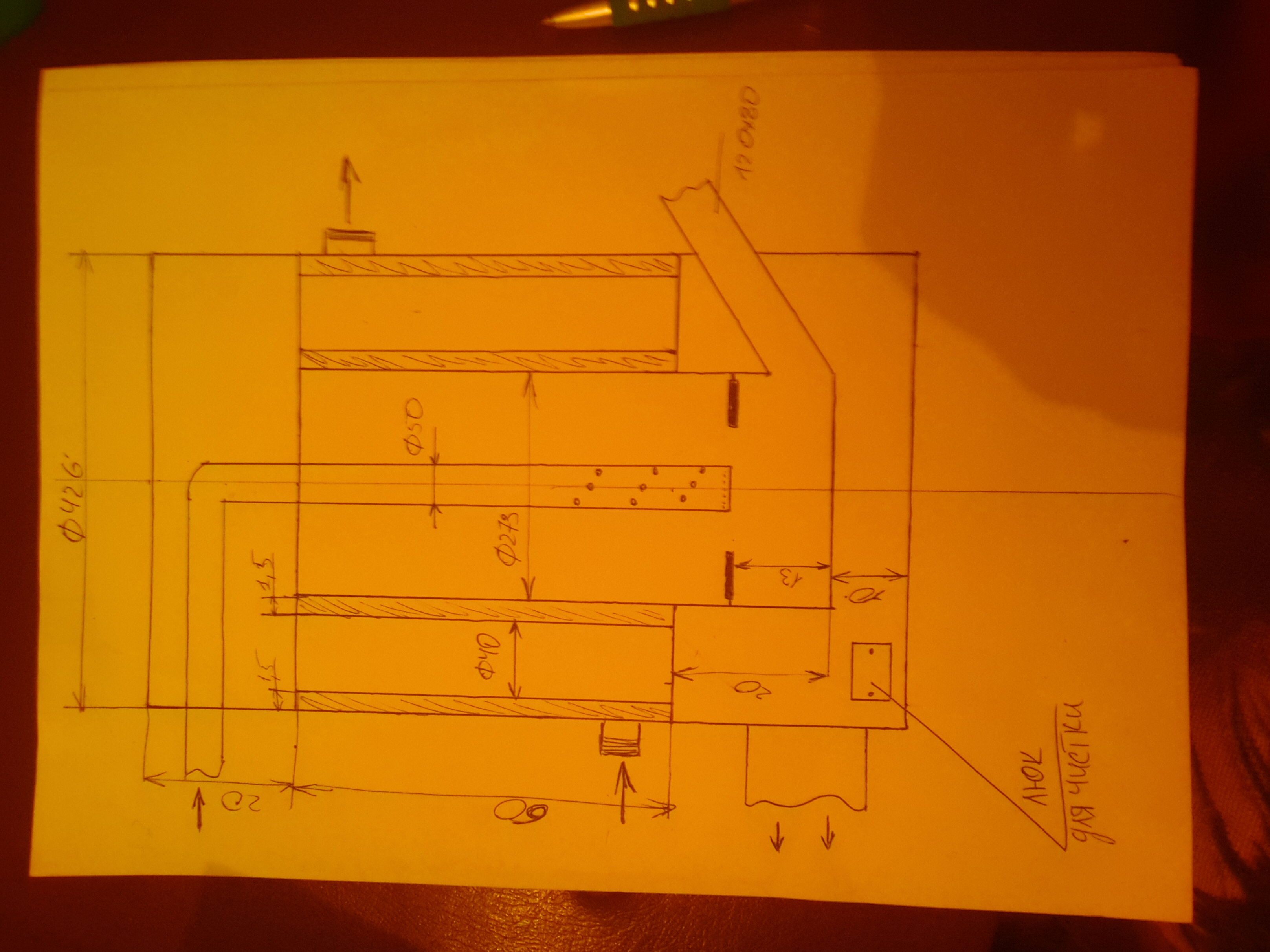

Вот сам накидал чертеж после кучи прочитаной инфы хочу делать так может и не правильно хочу посмотреть еще на ваши размеры.



Re: Двухоборотный котел на отработанном масле

http://www.termoportal.ru/picture.php?albumid=247&pictureid=2323
Вот чертёж котла, который Вы хотите сделать



Re: Двухоборотный котел на отработанном масле

А там где вы взяли этот чертеж характеристики нет и по поводу дожигательной трубы сколько отв и каким диаметром.



Re: Двухоборотный котел на отработанном масле

Чертёж я начертил сам, у меня почти такой же котёл, диаметр самого котла у меня 500мм., а вы просили чертёж на котёл 426мм. Дожигатель 76 мм первый ряд 45 отверстий диаметром 2мм., от торца дожигателя до первого ряда 10мм., второй ряд 25 отверстий диаметром 2 мм., от первого ряда 40 мм., третий ряд 25 отверстий 2 мм., от второго ряда 50 мм., четвертый ряд 12 отверстий 2 мм., от третьего ряда 50 мм. На торце дожигателя 10 отверстий 3мм., ближе к краю дожигателя.



Re: Двухоборотный котел на отработанном масле

А какая у вашего котла мощьность и расход



Re: Двухоборотный котел на отработанном масле

Мощность примерно 30-35 кв., расход 1.5-3л\ч



Re: Двухоборотный котел на отработанном масле

Такой расход это хорошо,а от чего вообще в таких котлах зависит мощность и сколько он нагревает теплоносителя и до какой темпиратуры.



Re: Двухоборотный котел на отработанном масле

Мощность таких котлов зависит от расхода масла и как настроишь дожигатель. В моём котле теплоносителя порядка 90 литров, когда котёл входит в режим нагревает минут за десять до 90 градусов. На котле стоит датчик для включения циркуляционного насоса, на датчике выставлена температура включения насоса на 90 градусов, в системе более шестисот литров теплоносителя, обратка прогреваться до 60-70 градусов часа за два



Re: Двухоборотный котел на отработанном масле

Если я правильно понял насос включается только когда вода нагреется до 90 гр и выключается как остынет теплообменник и така пока не стабилизируется до 90гр.
У вас обьем теплообменника 90 литров,а я посчитав свой котел получил при 10 ти трубках 42 литра,и 40 литров при 12 ти трубках как вы думаете хватит этого?Обьем теплоносителя планируется столько же сколько у вас.



Re: Двухоборотный котел на отработанном масле

Да совершенно верно, а выключается кода теплоноситель в теплообменнике остынет на 10 градусов то есть до 80 градусов. Так лучше работает котёл, конденсата вообще нет. Делайте 11-12 трубок этого вполне достаточно, прогреваться будет быстрей, но нужен обязательно циркуляционный насос а то будет кипеть в котле.



Re: Двухоборотный котел на отработанном масле

Насос есть система отопления двухтрубнная открытая будем делать закрытую. Если можно раскожите про автоматику по подробней и про подачу масла.



Re: Двухоборотный котел на отработанном масле

Автоматики пока нету, воздух нагнетает улитка от печки ваз 2108, подключил через зарядное устройство с регулировкой режимов. На улитку подаётся от 8 вольт до 14 вольт, на зарядном устройстве 7 режимов. Масло пока самотёком подаётся через дозатор снятый с салярочной печки медео, переделанный под масло. В перспективе хочу сделать подачу масло насосом.

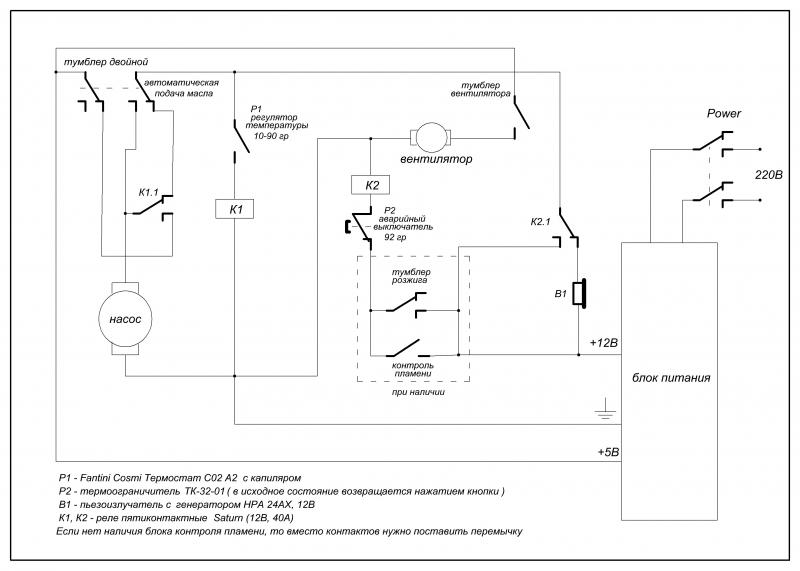

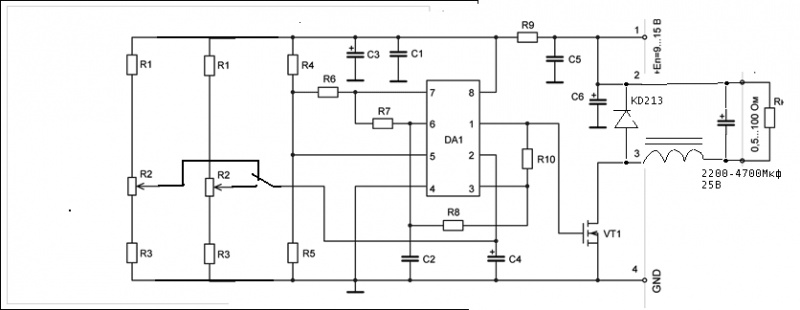

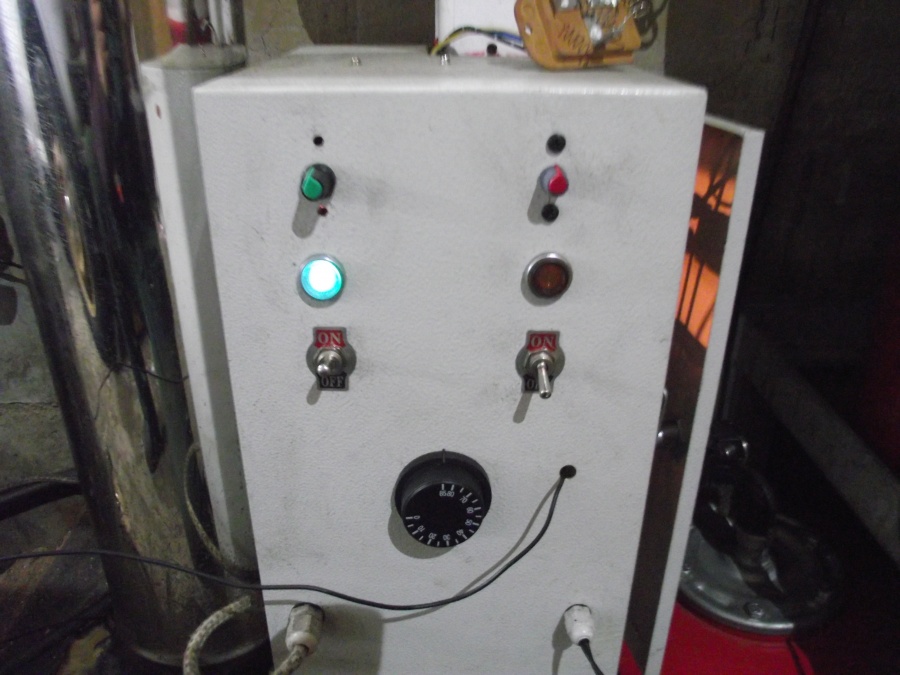

Вот ссылка схемы на автоматику от Ув.159viktor
http://www.termoportal.ru/picture.php?albumid=206&pictureid=1674
http://www.termoportal.ru/picture.php?albumid=206&pictureid=1670
http://www.termoportal.ru/picture.php?albumid=206&pictureid=1613
Зайдите в альбомы и найдите фотоальбомы от Ув. 159viktor Посмотрите там всё показано, и очень простая схема
